최근 동네에서 뷰릭스를 판다는 매물을 보고 연락드렸더니 집에서 8분거리내 있는 창고에서 판매를 하더라구요
그래서 용달픽업하고 해서 집에 두번에 뷰릭스를 들였습니다.
한번 작업해봤다고 두번째는 금방했네요.ㅎㅎ(만든지는 2주정도 지났는데 귀차니즘으로 지금에야 글을 쓰네요 ㅋ)
그럼 바로 작업기 시작하겠습니다.
이미지가 많으니 데이터에 유의 하세요!!

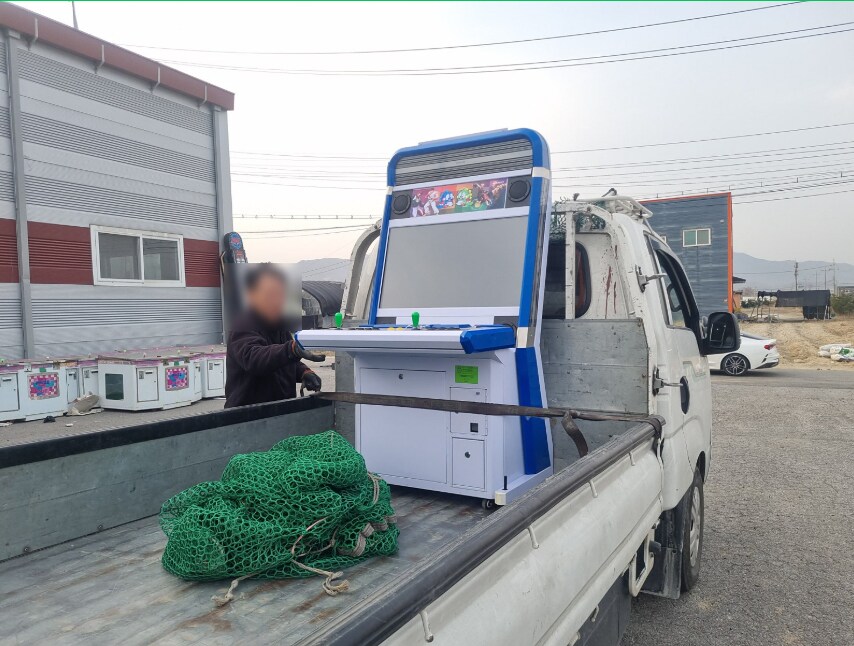

기기 상태확인후 용달을 불러 싣고난뒤 집으로 출발!!

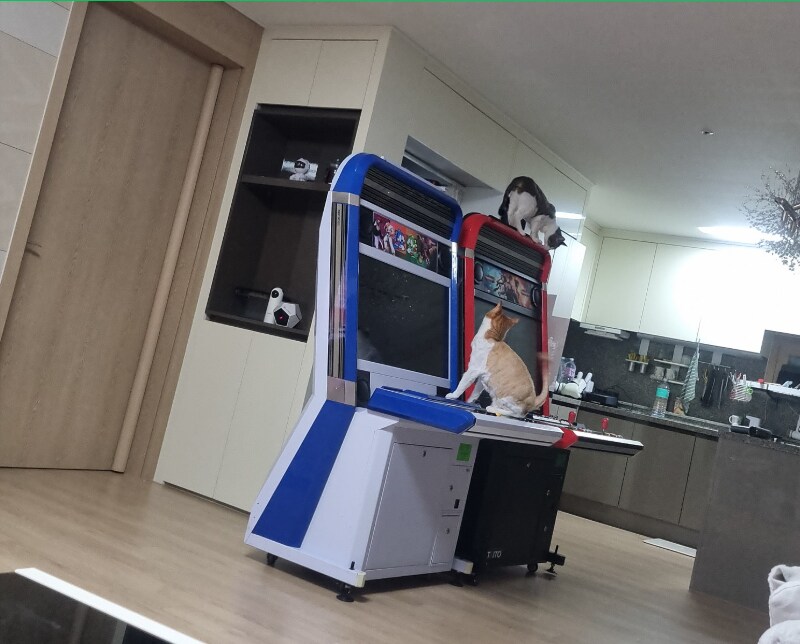

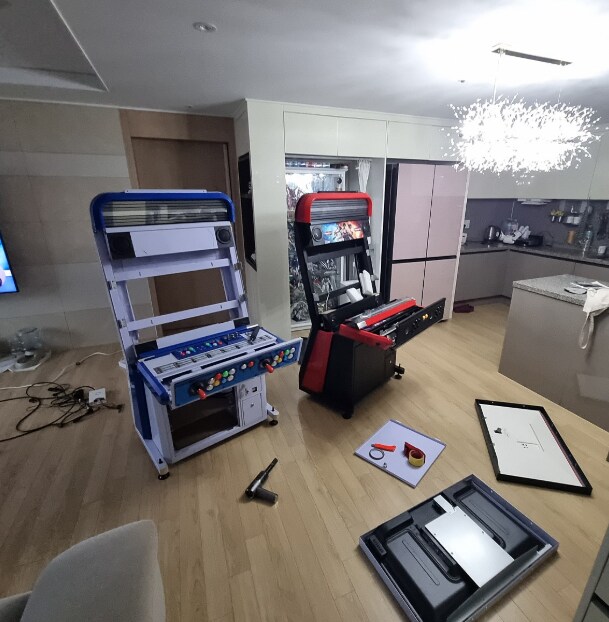

기존에 갖고 있던 검빨뷰릭스를 빼고 새로들어온 파랭이 뷰릭스로 대체 합니다!!(기존 검빨뷰릭스 부품 재활용!!)

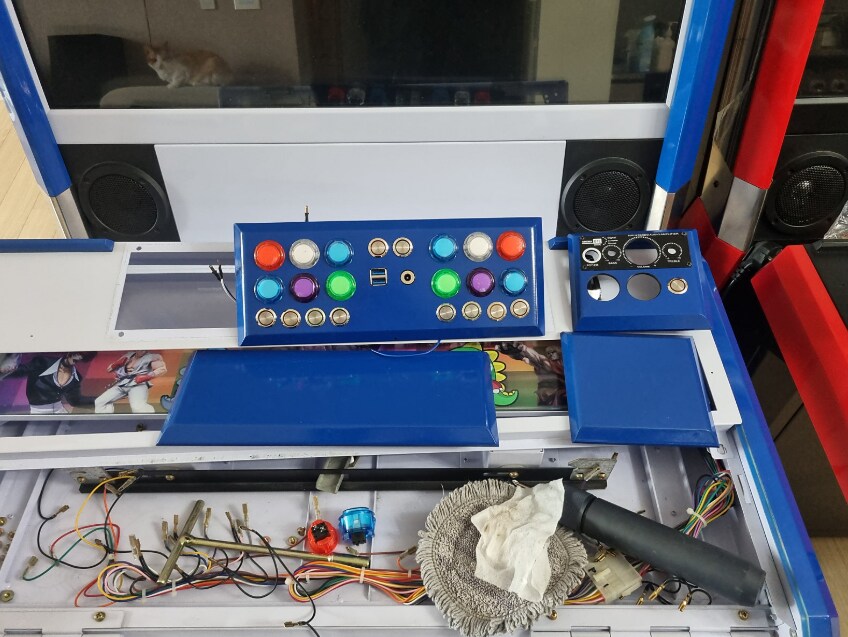

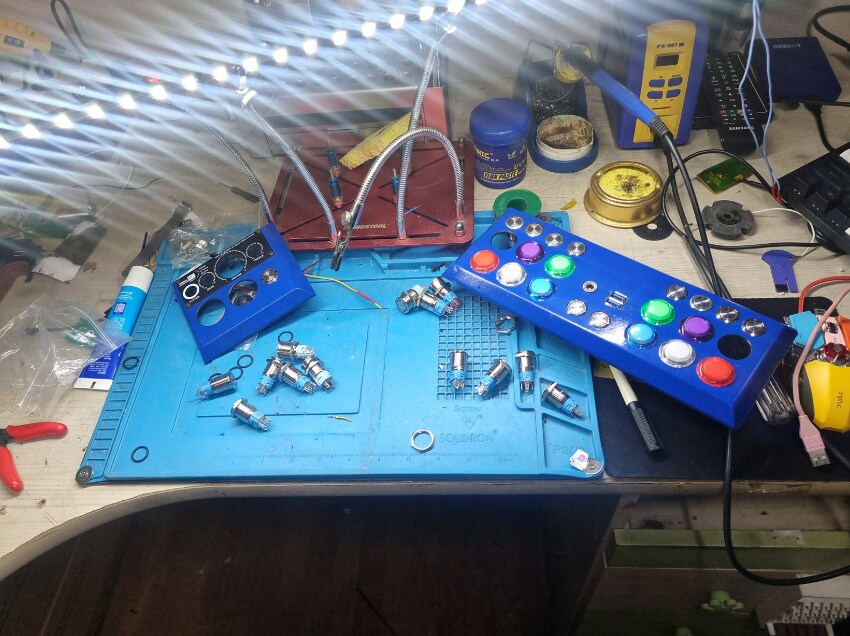

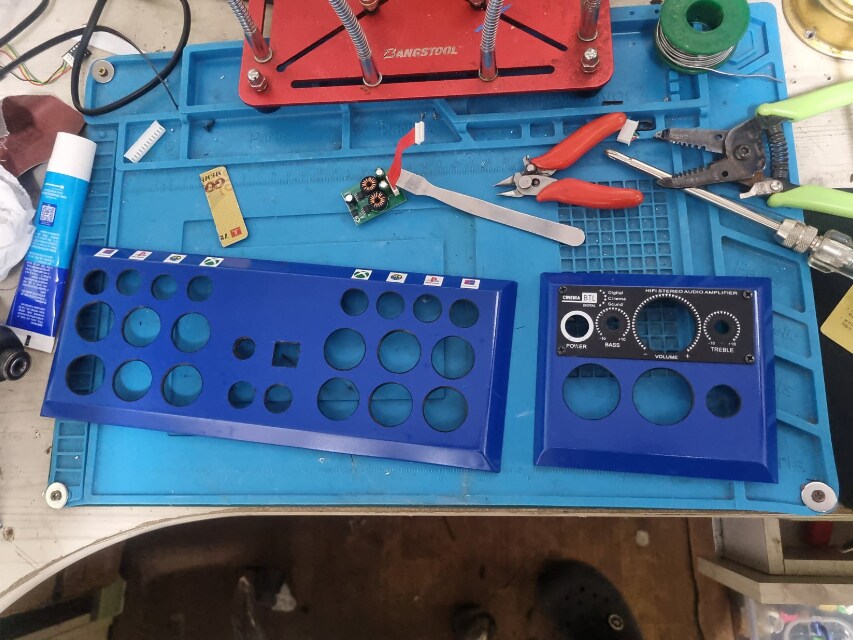

일단 커스텀키 및 볼륨노브를 설치하기위에 상판 커버를 스텝드릴을 이용해서 뚫어줍니다.
스위치를 위치에 맞게 채결한후

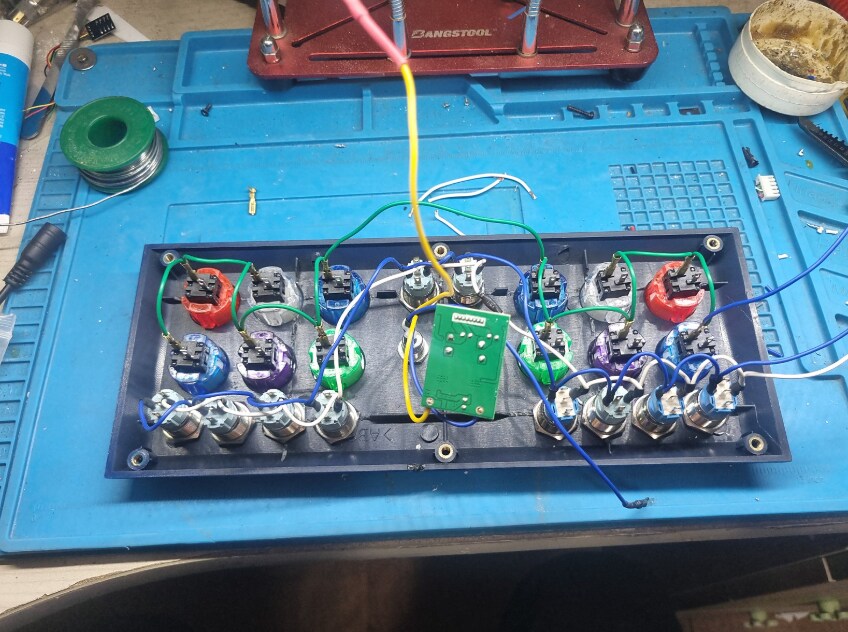

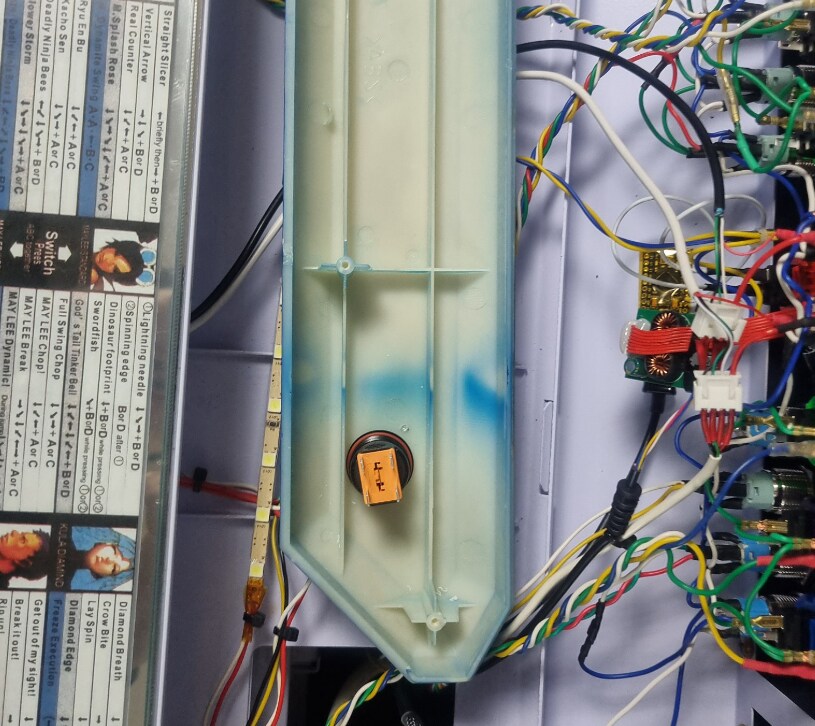

배선작업 시~~작!!(5v전원으로 모두 한 라인으로 연결해주었습니다)

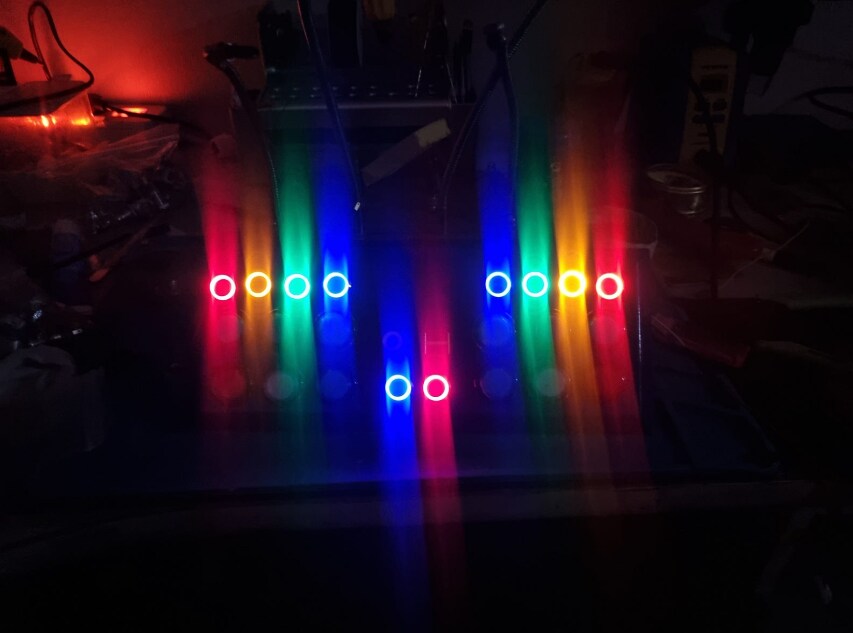

오호~~ 영롱하군요!!

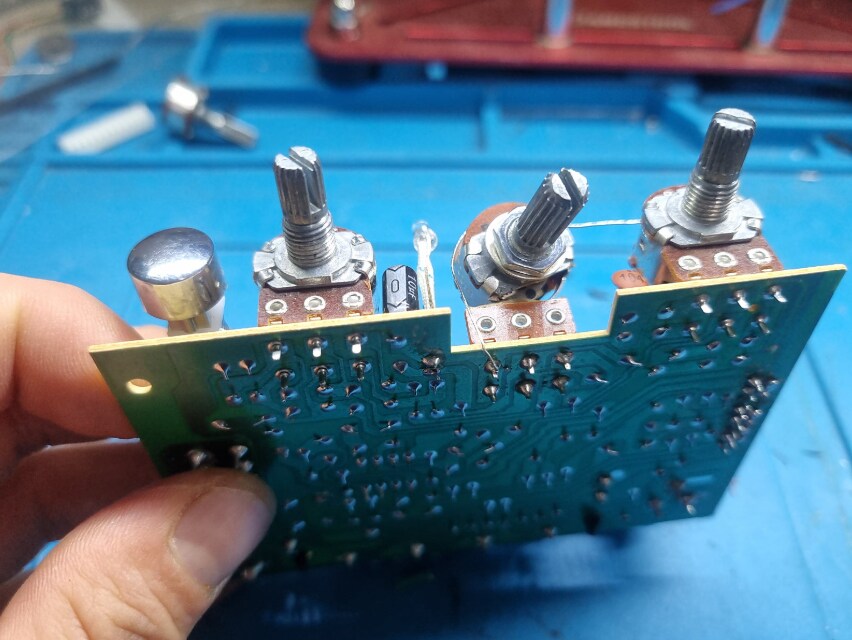

그후 앰프를 설치해주려 했는데...가운데 볼륨노브조절기가 고장이 나서 급하게 갖고있는걸로 교체해서 수리완료했습니다
이제 뷰릭스에 설치 시작!!

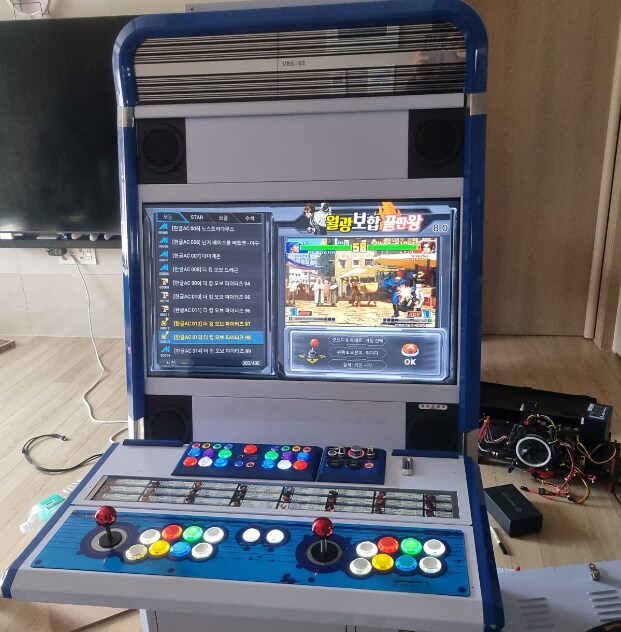

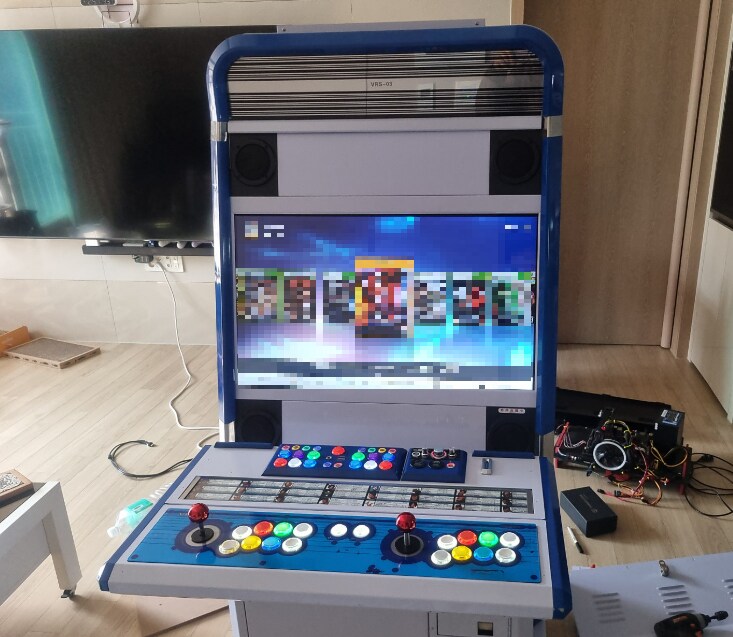

짜쟌~~ 이로서 상판은 완료!!(화면은 출력테스트 중입니다 ㅋ)

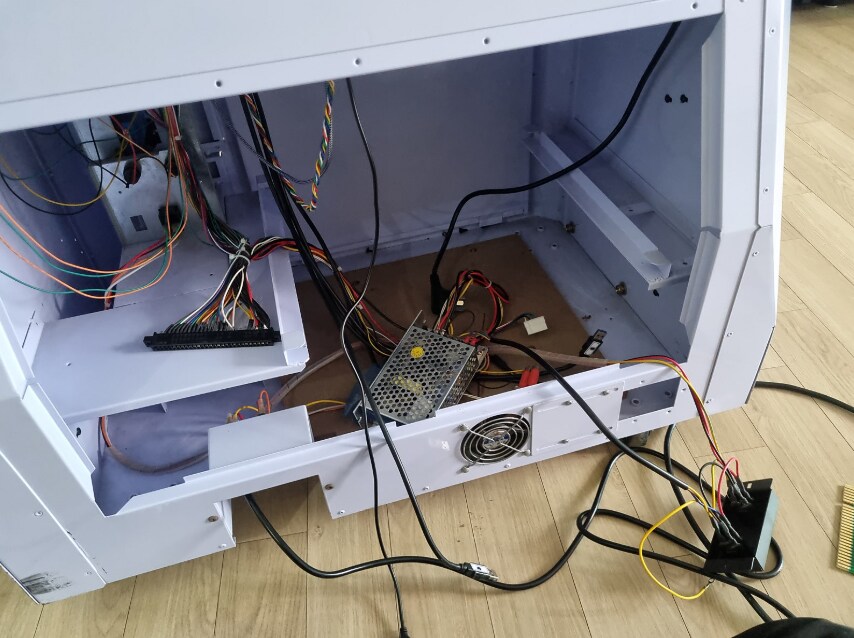

이제 기존 smps걷어내고 갖고있던 컴퓨터 파워를 적출해서 심어줍니다!!

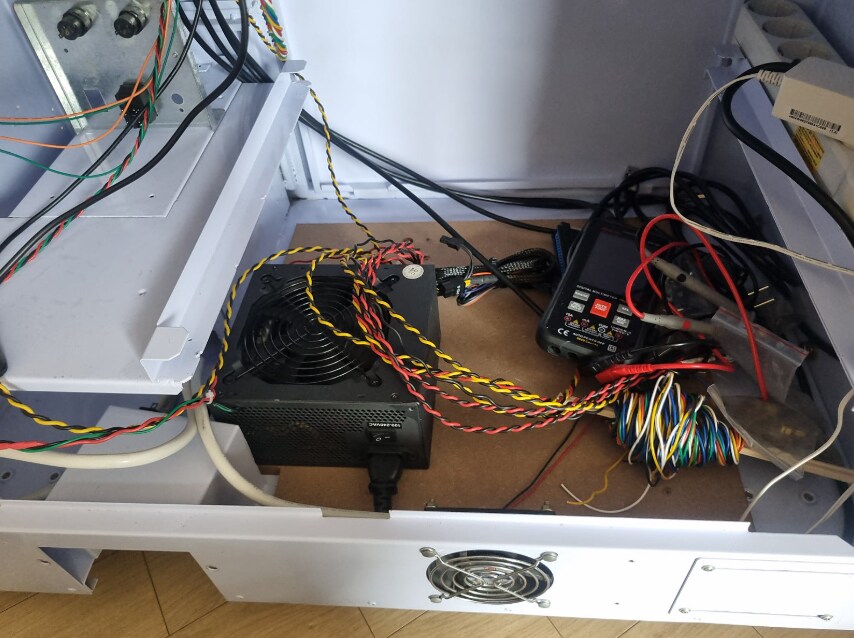

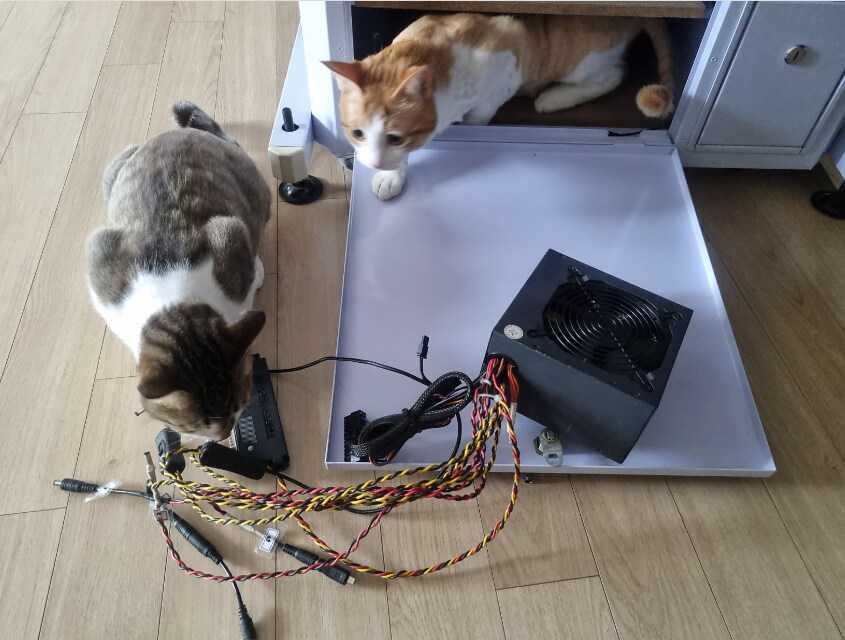

심어질 smps!! 고양이들이 아늑한데를 찾아 들갔다 나왔다 해서 조끔 귀찮게 하네요 ^^;;
장착후 앰프 12v라인 배선!!

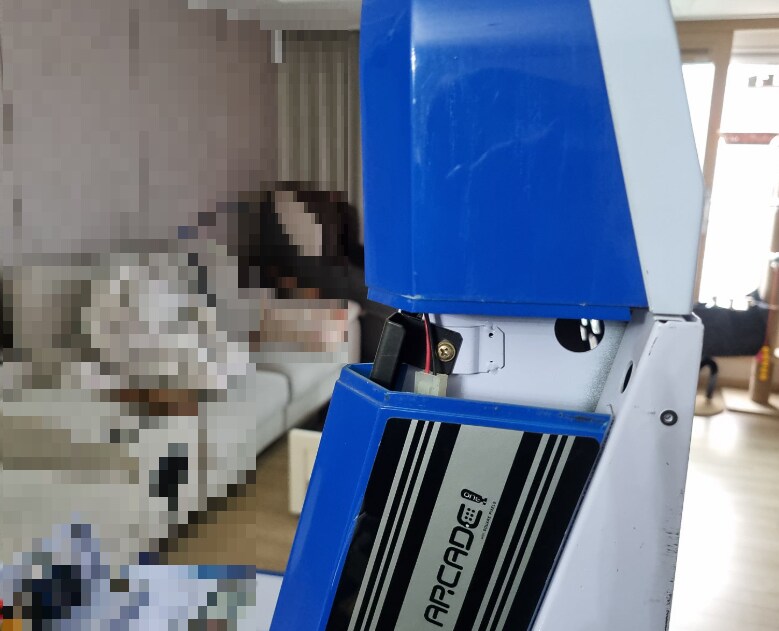

이제 모니터 교체 입니다!!

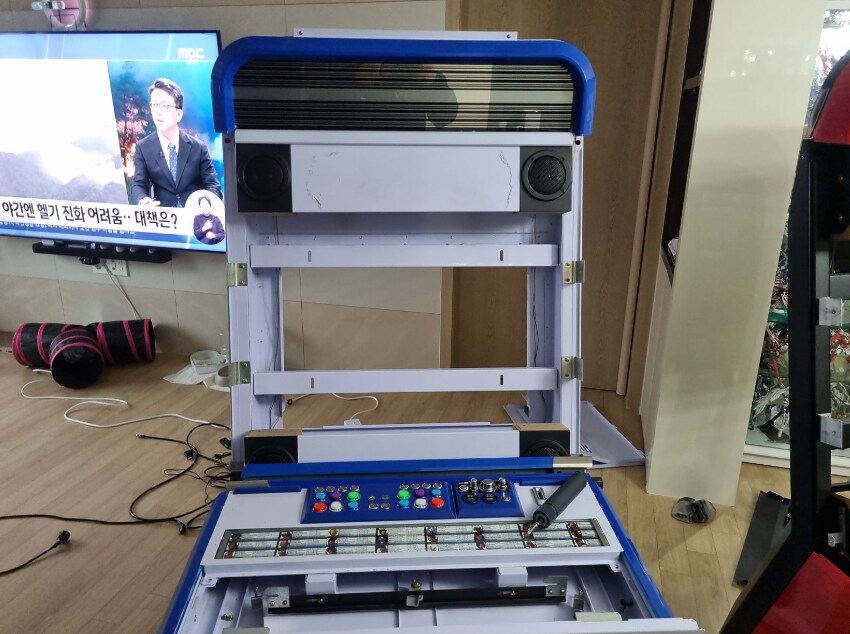

일단 둘의 모니터를 교체할꺼기 때문에 둘다 빼내줍니다.

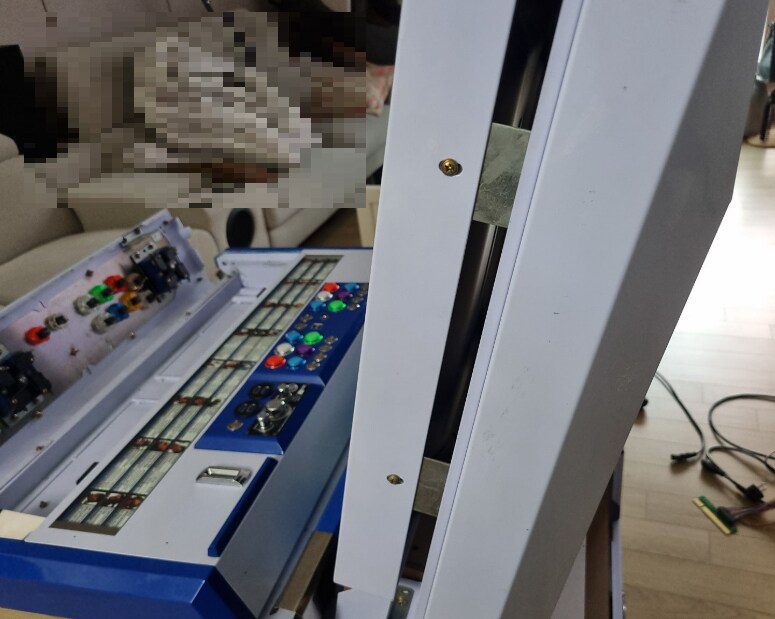

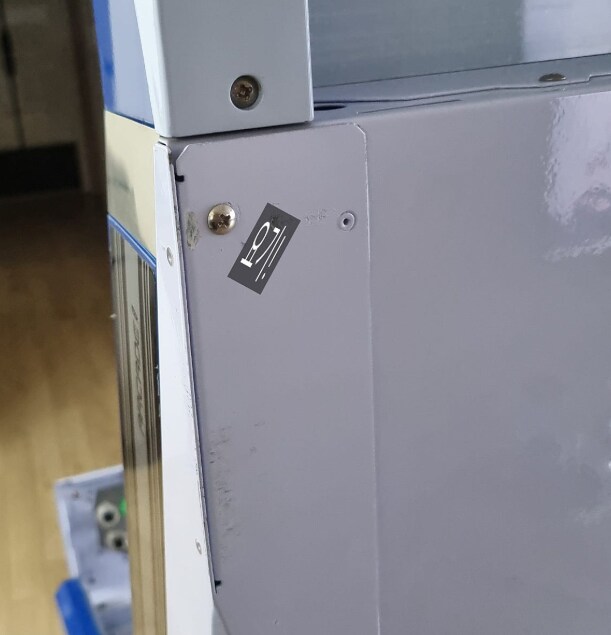

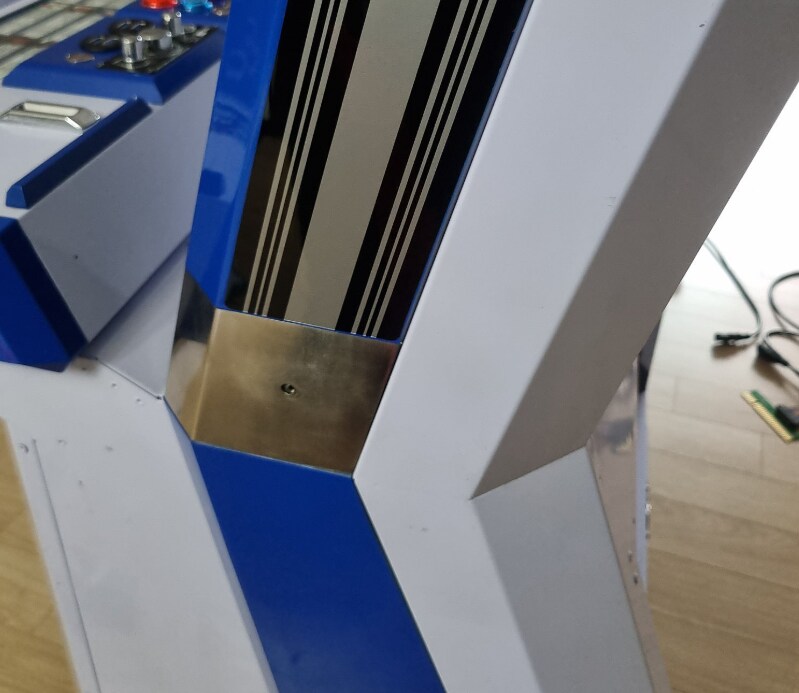

요기 아랫쪽 볼트(반대편도)풀어주시고
첫번째 말고 두번째 볼트를 풀어줍니다.
풀어주면 쇠커버가 열리는데 안쪽에 있는 볼트도 풀어주시면 됩니다(반대편도!!)
그럼 이렇게 모니터 받치는 볼트가 또 나오는데 이것마저 풀면 모니터 부근은 끝입니다.

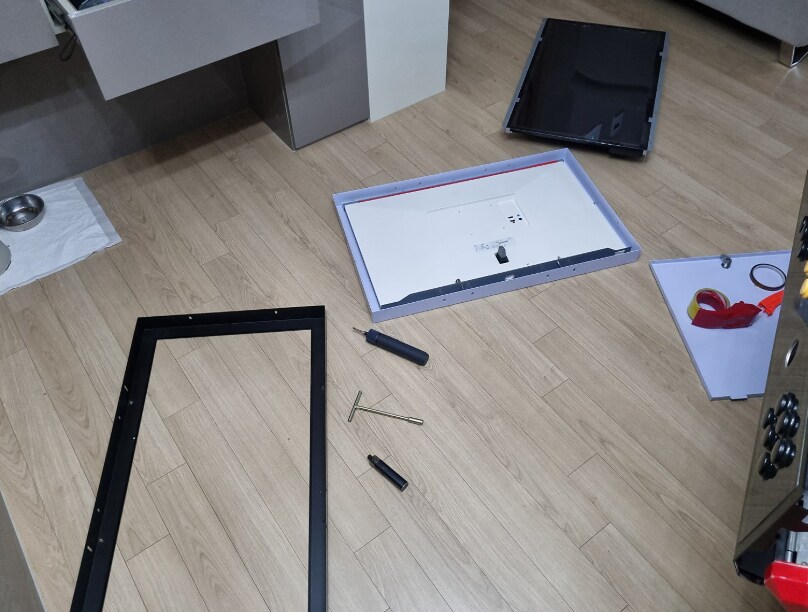

서로 교체하기위에 둘다 모니터 분리!!(색도 달라서 모니터프레임까지 다 뜯었네요.ㅠ)

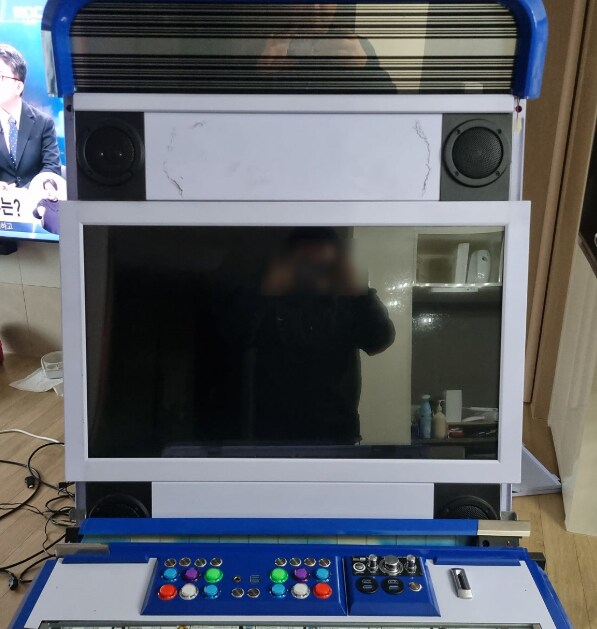

교체 완료!!

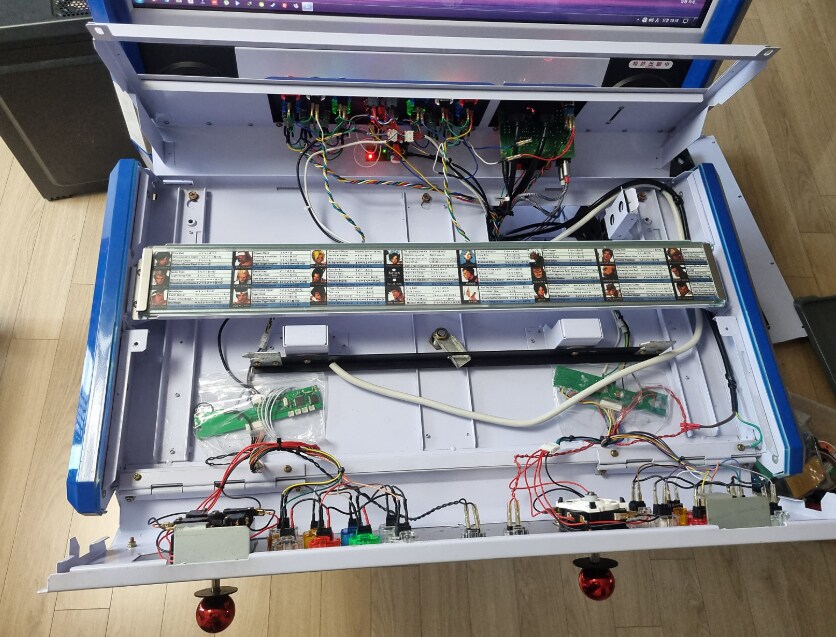

레버부쪽 조이스틱pcb는 패왕레볼루션 xbox360대응 pcb를활용해서 360 및 pc, 바토세라 월광보합에 대응하도록 작업했습니다.(잠마케이블 불필요)

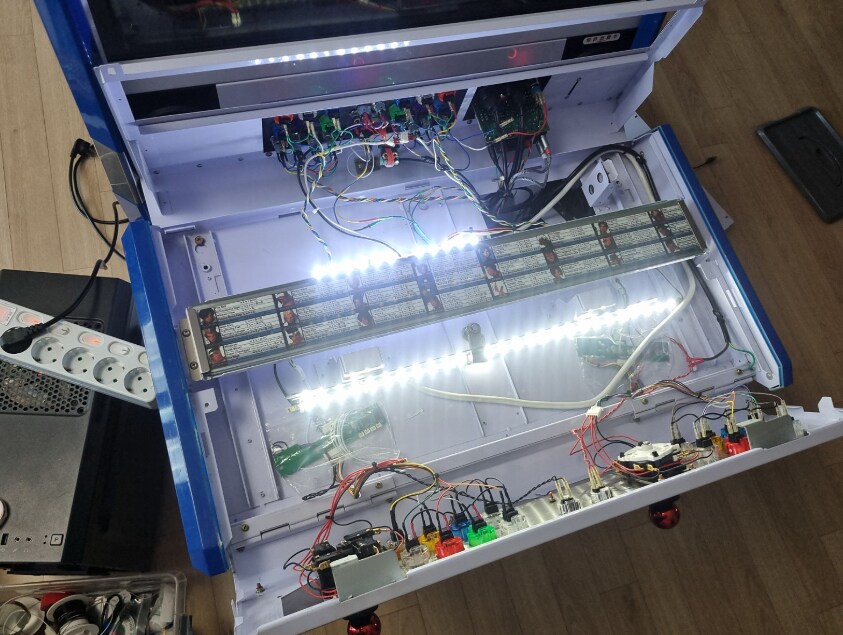

그후 led바를 이용하여 조명작업!!

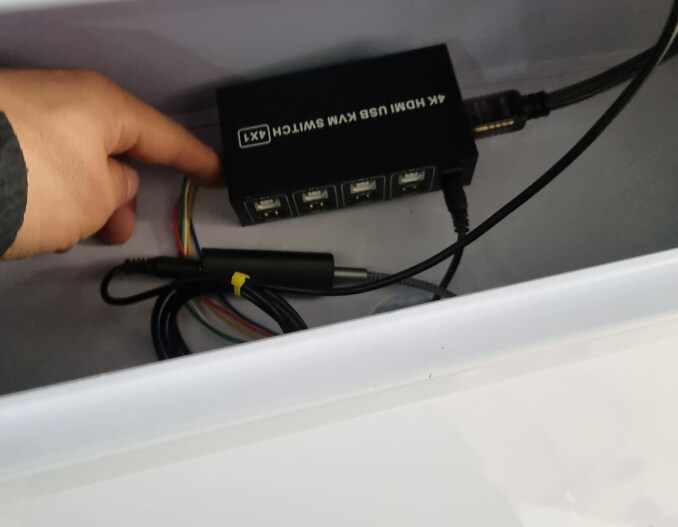

KVM스위치순서는우측부터 1번 pc 2번 바토세라 3번 xb360 4번 월광보합으로 연결해주었습니다.

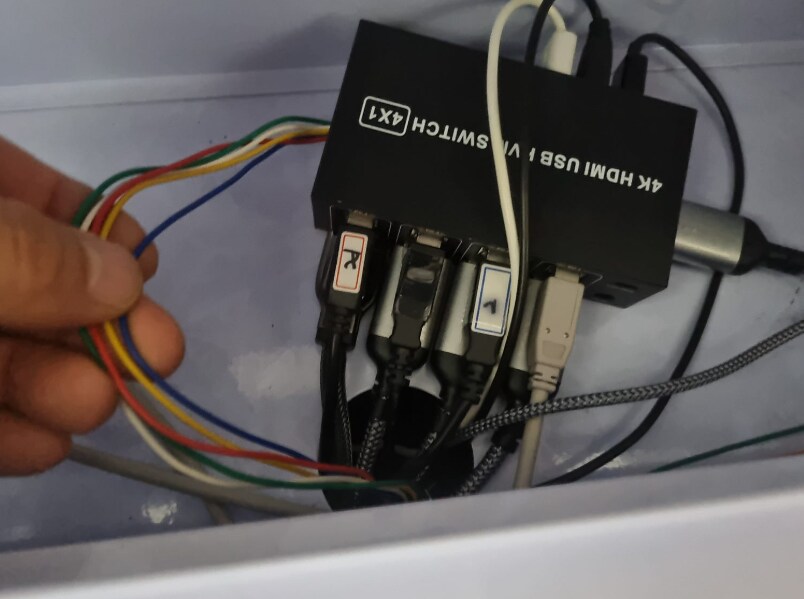

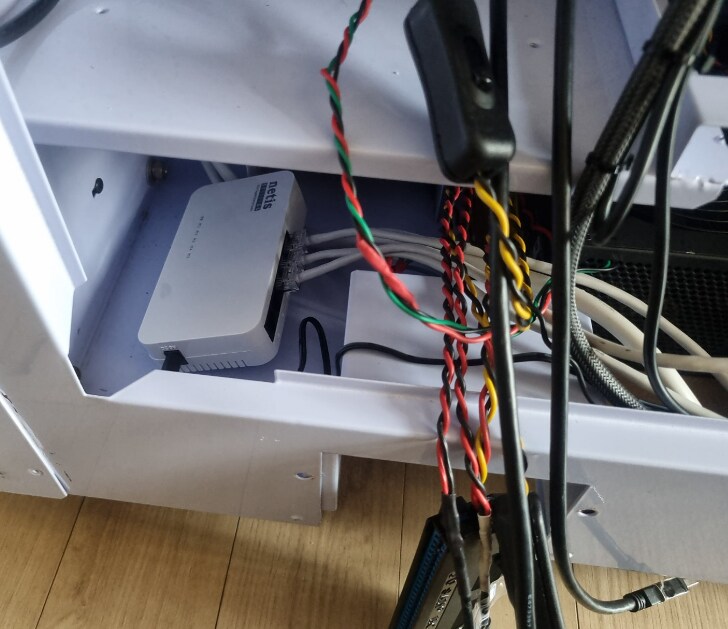

kvm스위치는 요런식으로 연결!

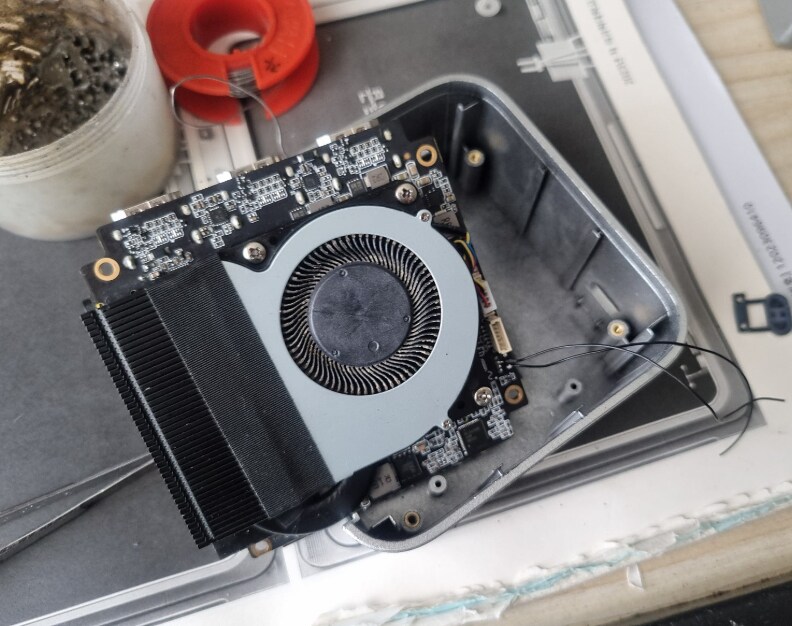

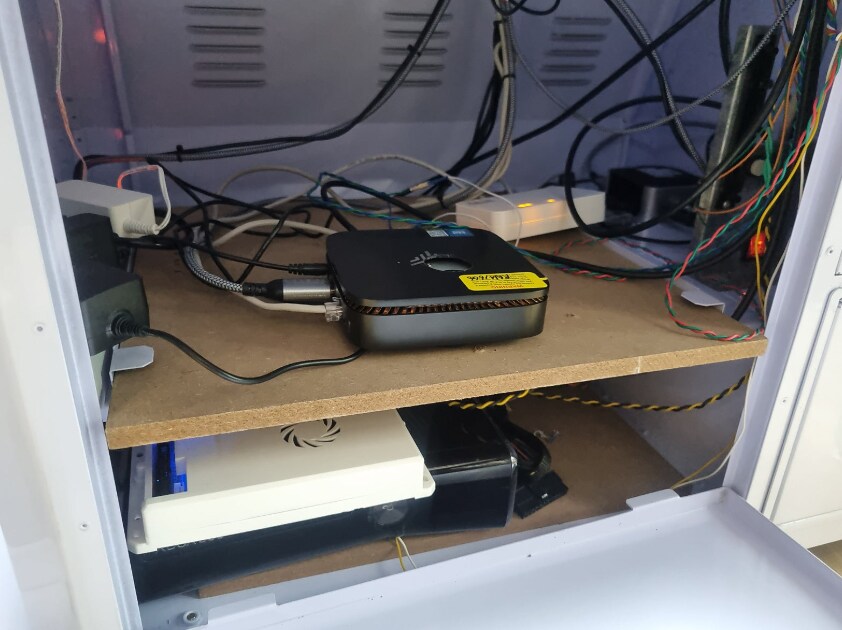

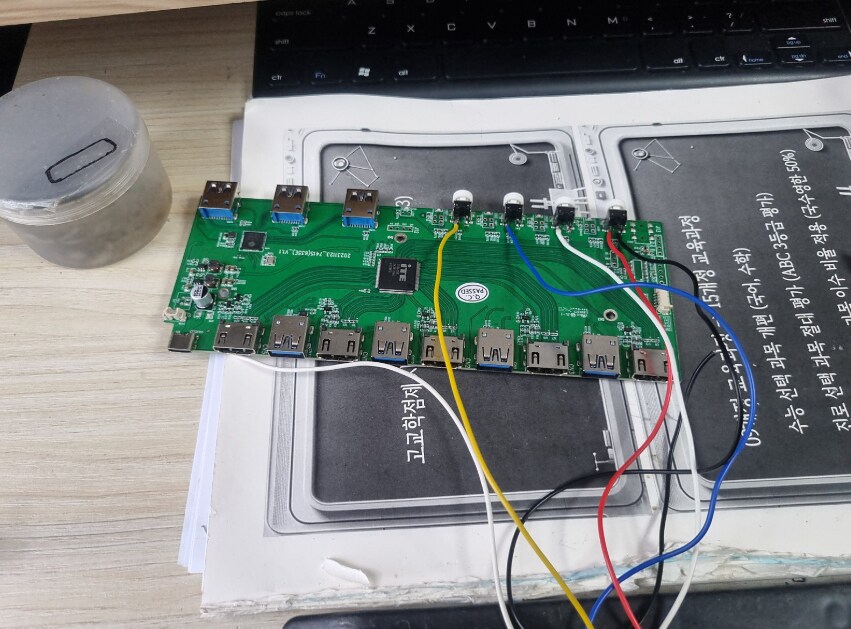

매인pc 와 바토세라pc는 미미니피시를 이용, 보조패널로 연결하기위한 스위치쪽에 케이블작업을 해주었습니다.

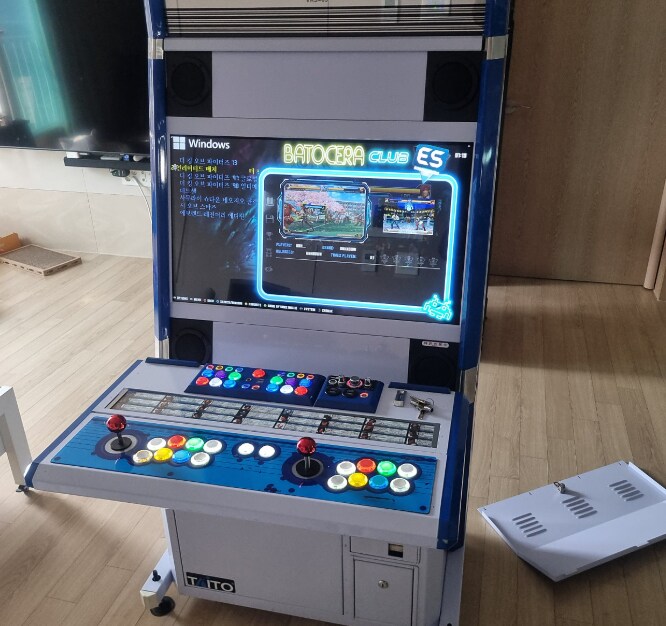

바토세라 실행화면
그리고 전원버튼을 따로 달아주기위해 오른쪽 사이드부분에 스위치에 맞는 구멍을 뚫어줍니다.
철판에도 뚫어야 하기때문에 철판기리와 스텝기리는 필수!!

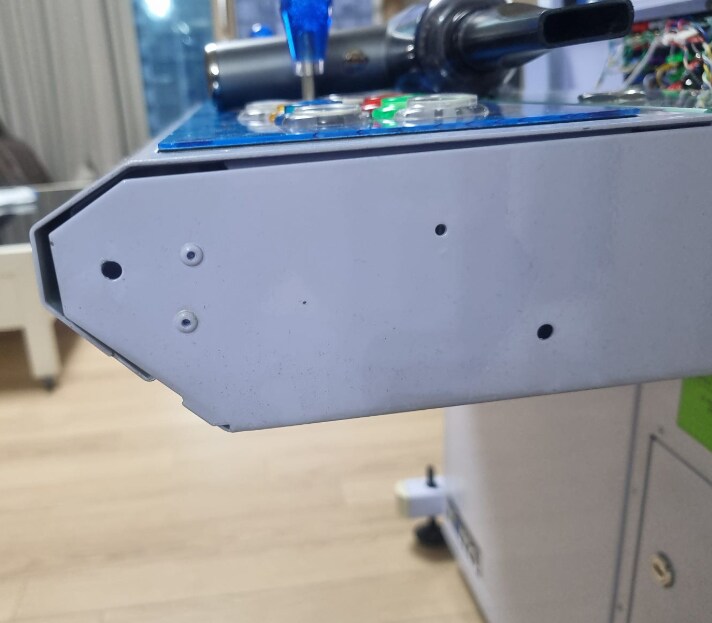

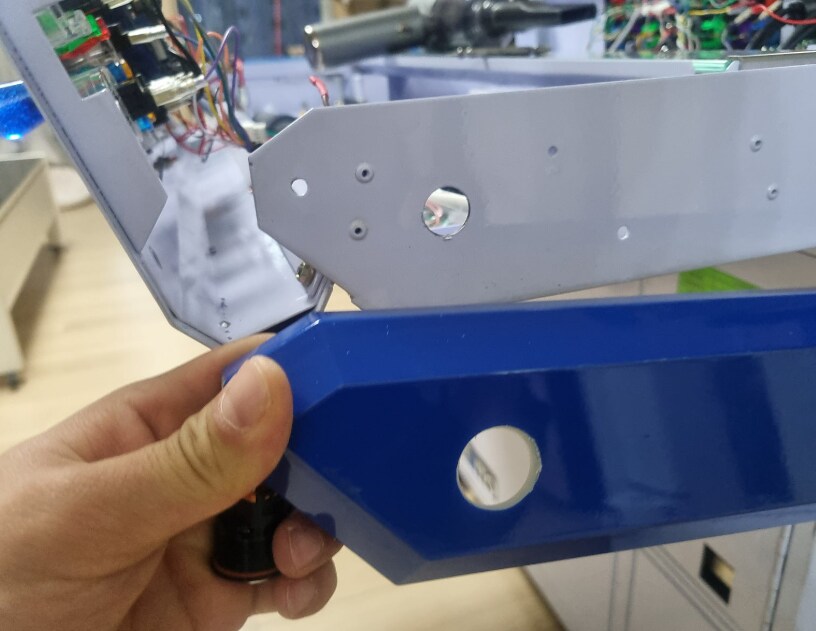

위치에 맞게 둘다 뚫어줍니다.

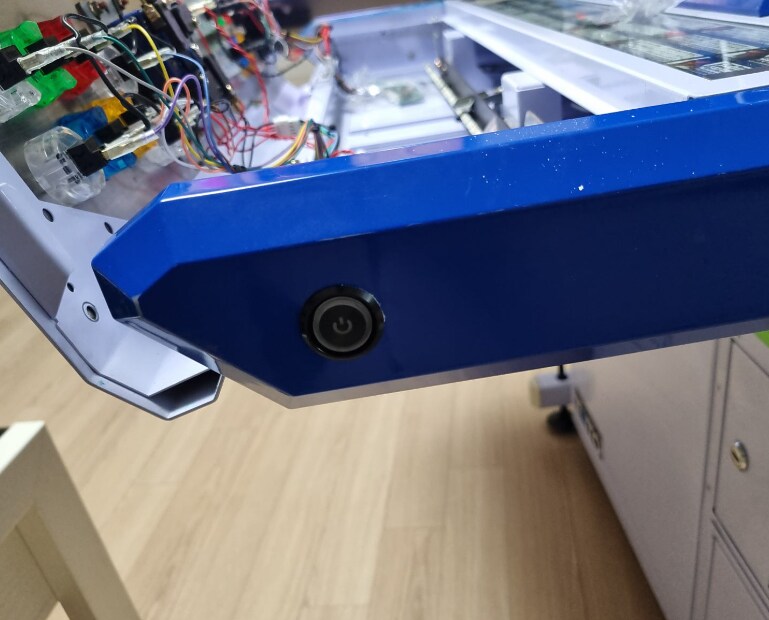

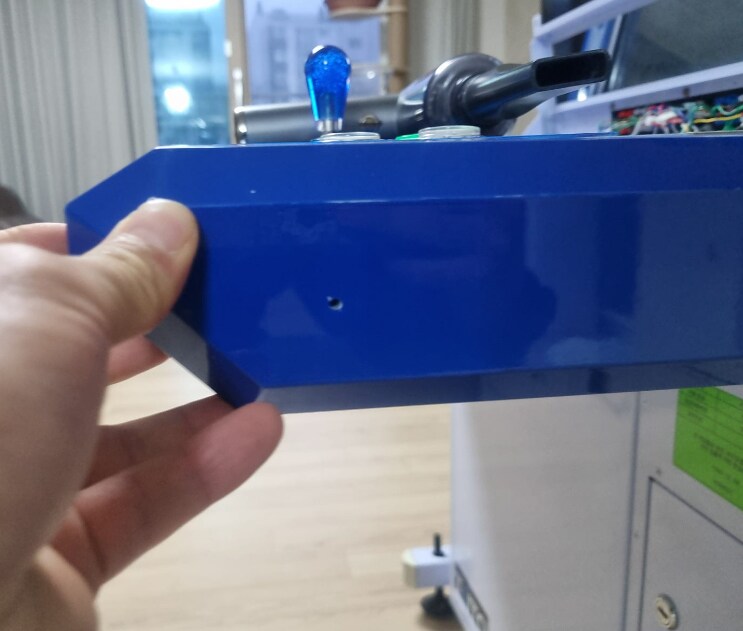

스위치 장착!! 잘맞게 뚫렸네요.ㅎ

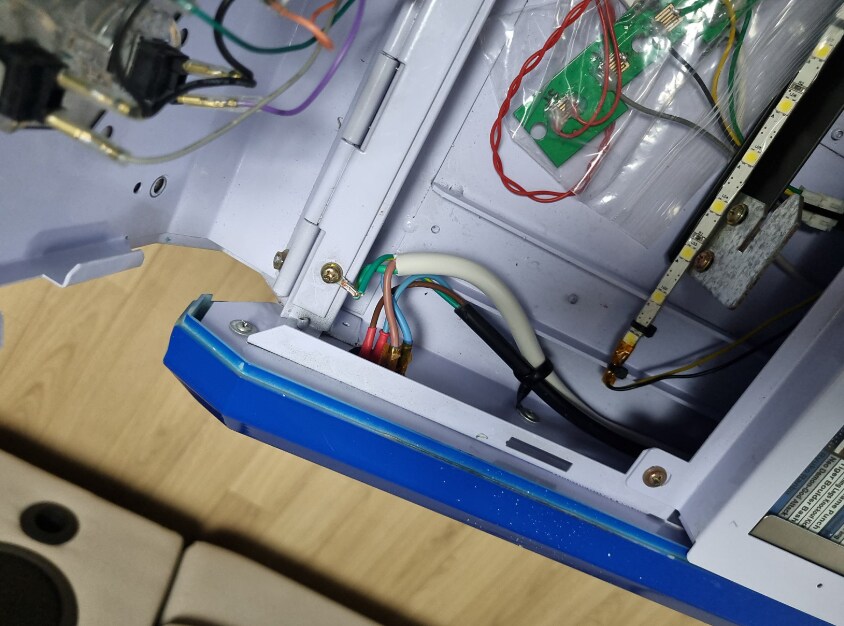

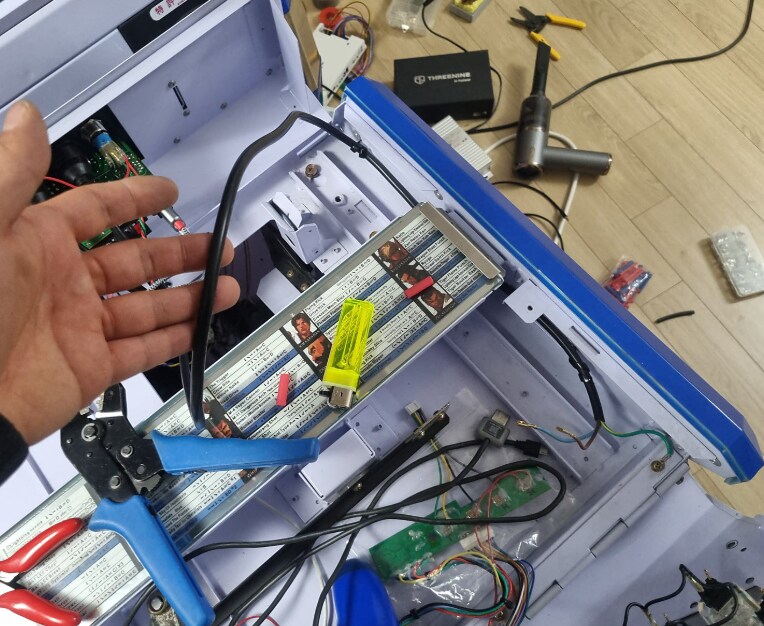

전원부쪽 배선 작업입니다. 퓨즈를 안쓸까 하다가 그냥 살리기로 하고 작업합니다.ㅋ

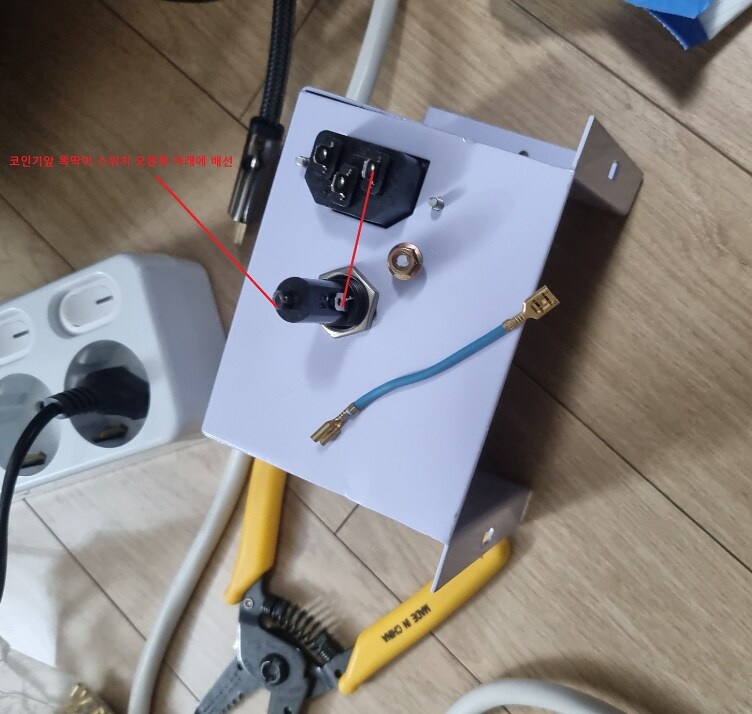

연결방법은 멀티탭케이블 한쪽이랑 퓨즈 한쪽과 연결후 코인기앞쪽에 있는 똑딱이 스위치 우측라인한쪽에 연결합니다.

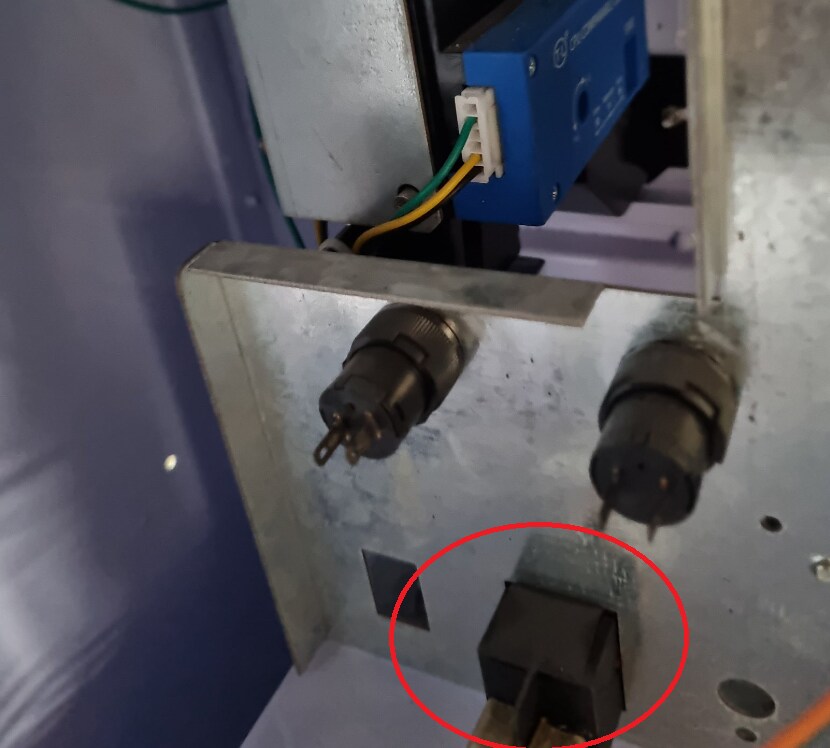

요기 네모난 스위치에서 한쪽씩 라인을 끌어온뒤
상부로 끌어 올려줍니다. 나가는 쪽도 있어야 하기에 케이블 두개를 같이 올려줍니다.
스위치를 눌러보고 쇼트되는 부분에 각각 연결해줍니다(서로 꼬이게 연결하면 뻥하고 터집니다!! 확실히 확인후 연결!!)
쨔쟌~~ 이제 뷰릭스 전원은 따로 코인기 안열고 여기서 투입합니다 ㅎ

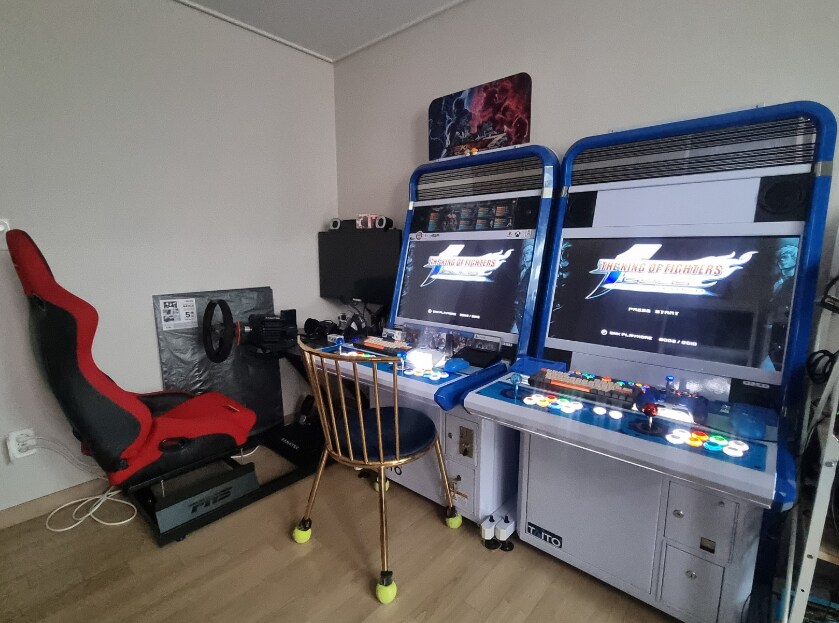

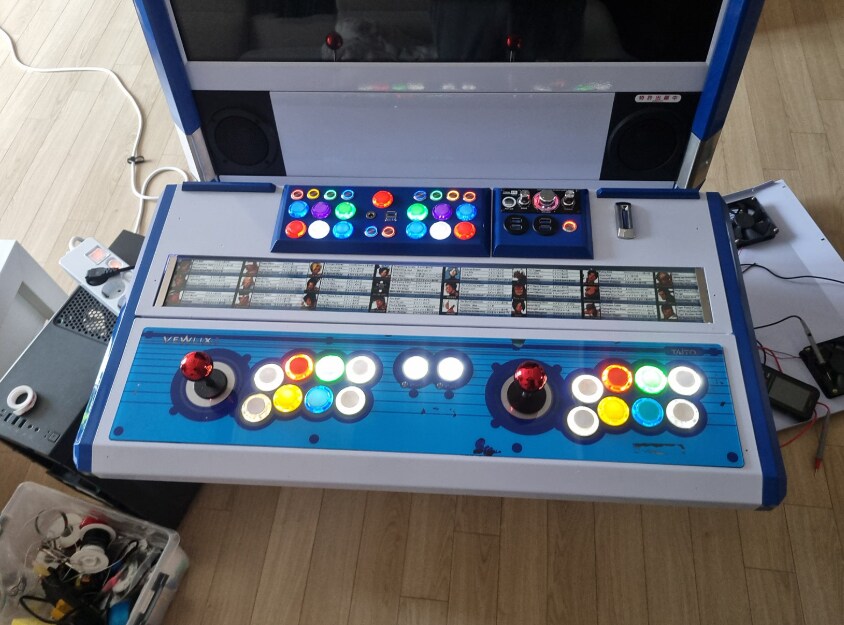

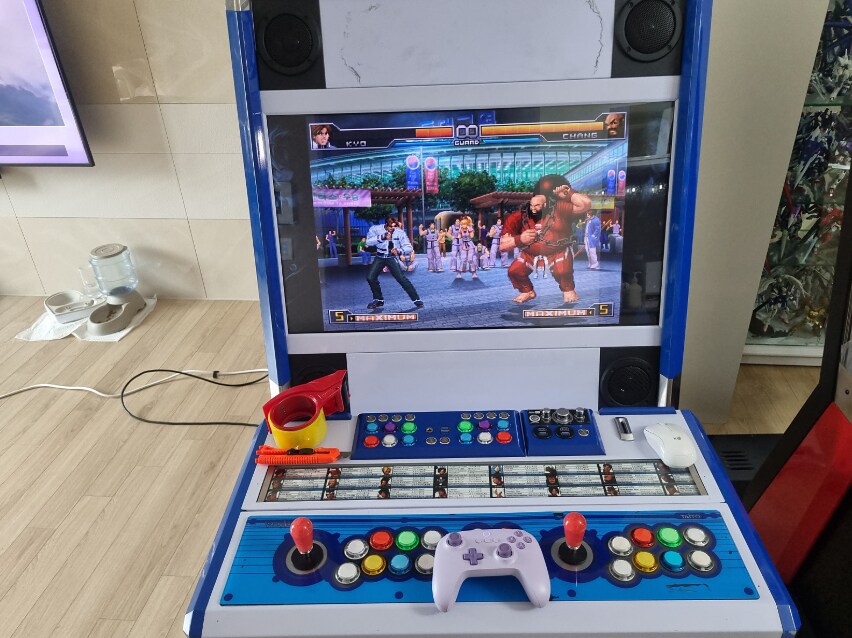

대망의 완성!!! 기존 갖고 있던 검빨 뷰릭스는 빨리 세팅후에 내보내야겠네요 ㅎ
이상 작업기를 마치겠습니다!!!
