GMK 미니PC 사제쿨러 케이스 제작기
몇 년 전부터 알리발 미니PC가 흥하고 있습니다.
(관심있는 사람들에게만 흥..)
기본적으로 AMD 라이젠 모바일 APU가 탑재된 모델이며 당연히 새 APU가 출시되면 미니PC도 새제품이 출시됩니다. (당연)
하지만 제조사별 제품 편차는 있지만 기본적으로 APU (CPU) 쿨링 부분이 미흡하기 때문에 많은 구매자들이 쿨링 부분에
아쉬움을 느끼고 있습니다.
미니 PC = 크기가 작다 = 크기가 큰 쿨러 (방열판)가 들어갈 공간이 부족하다 = 쿨링이 부족하다
그래서 해외건 국내건 쿨링 부분을 개선해 DIY 하는 분들이 많습니다.
아래부터는 사제쿨러 케이스 제작기이고 사진이 굉장히 많을 예정(?) 이오니 스크롤이 매우 길다는 것을 알려드립니다.
[GMK K6용 케이스 설계파일 다운로드]
*GMK K6 (7840HS) 모델용 케이스 설계파일 입니다. 모델별로 APU 위치가 다릅니다.

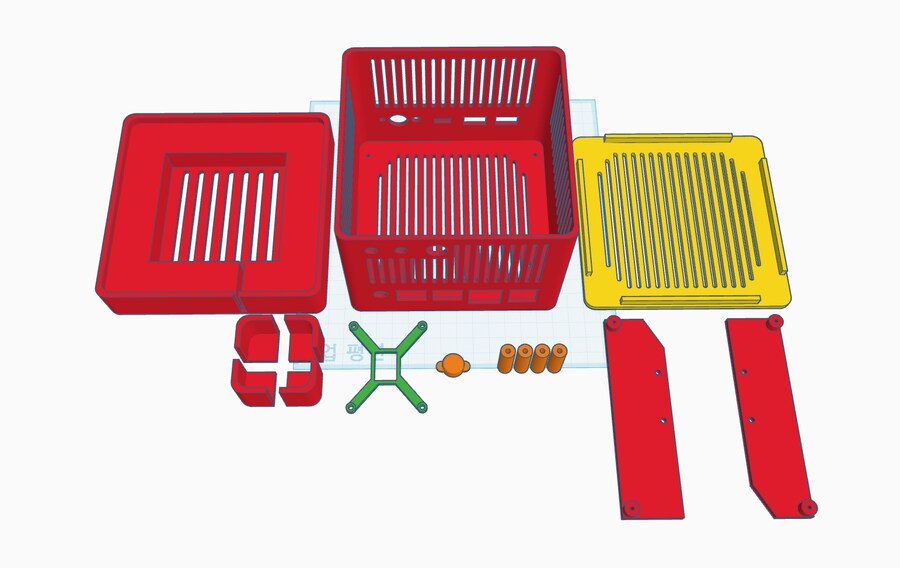

▲ 어느 부분에 설명을 해야할지 애매해서 그냥 시작부터 완성된 도면 모습으로 시작. 3D 프린터로 출력합니다.

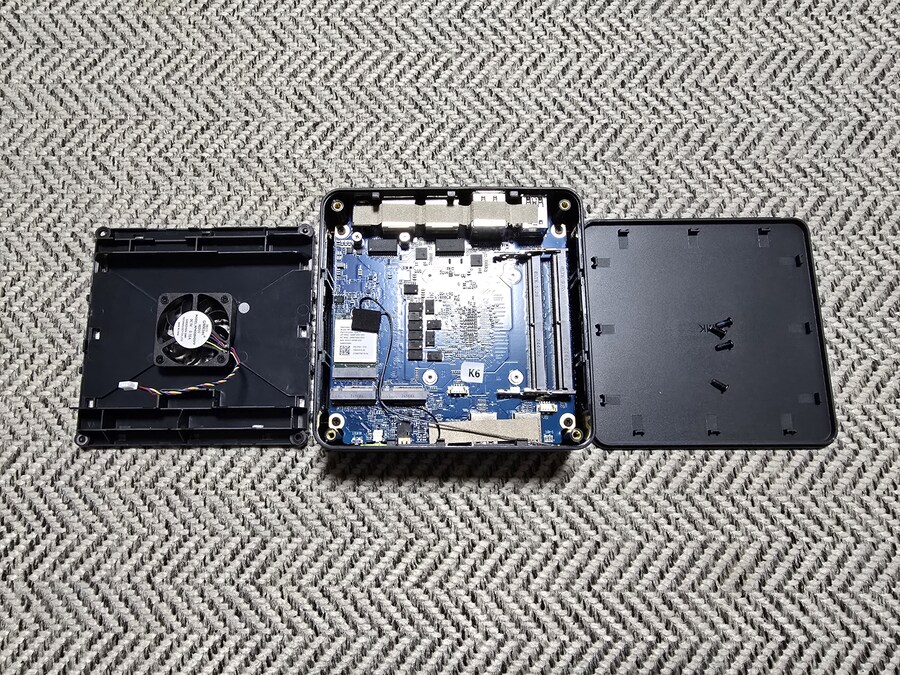

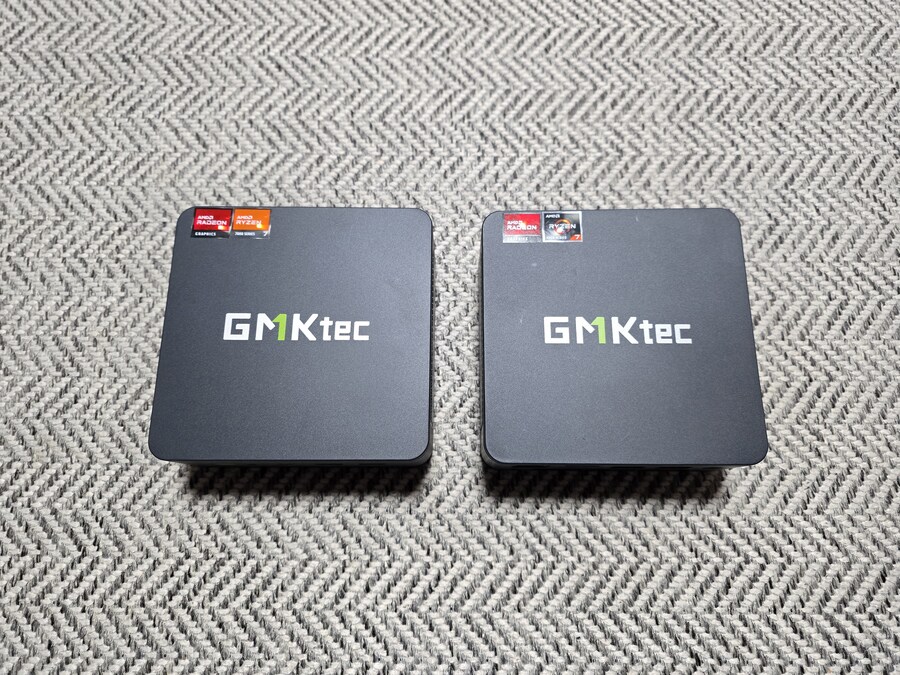

▲ 미니 PC 제조사 중 GMK 제품.
좌 : 7840HS. 우 : 5700U

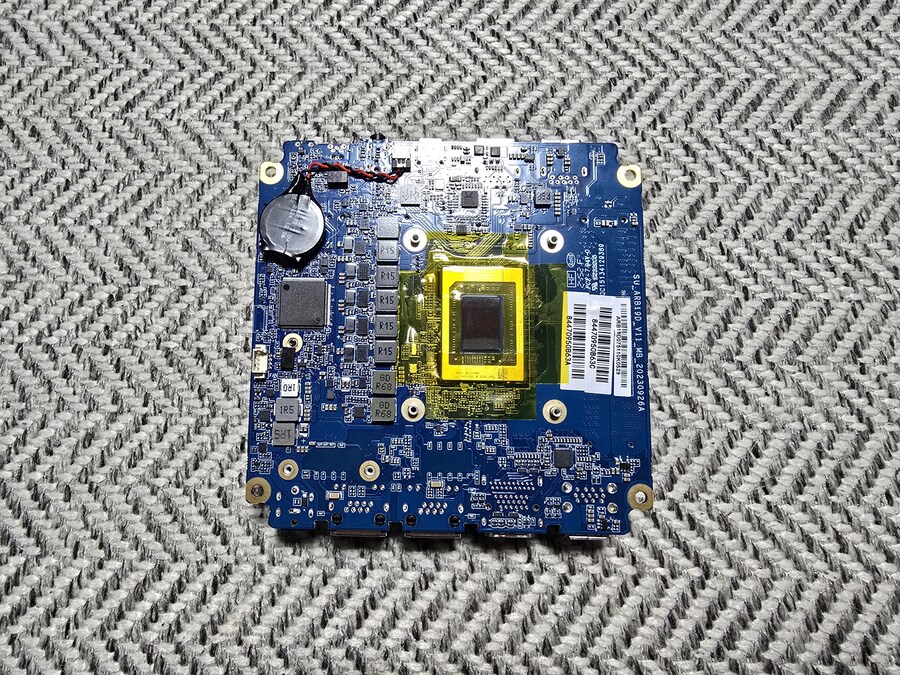

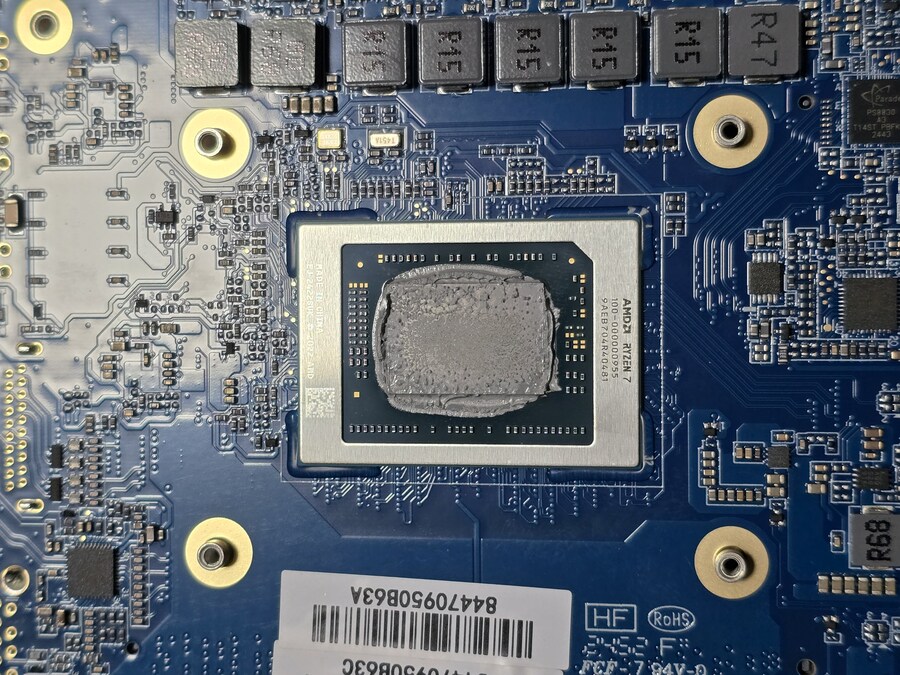

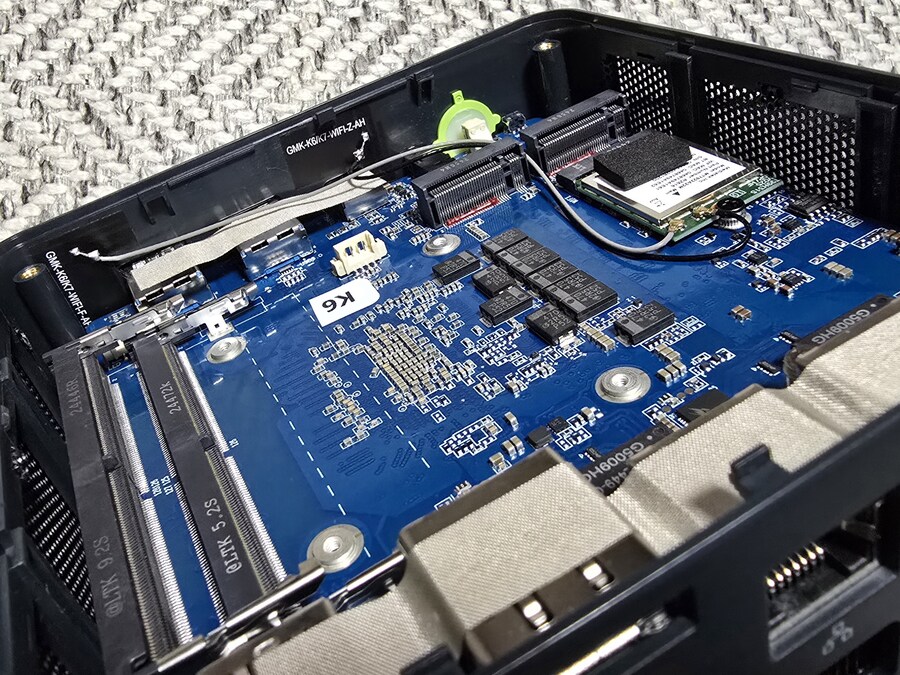

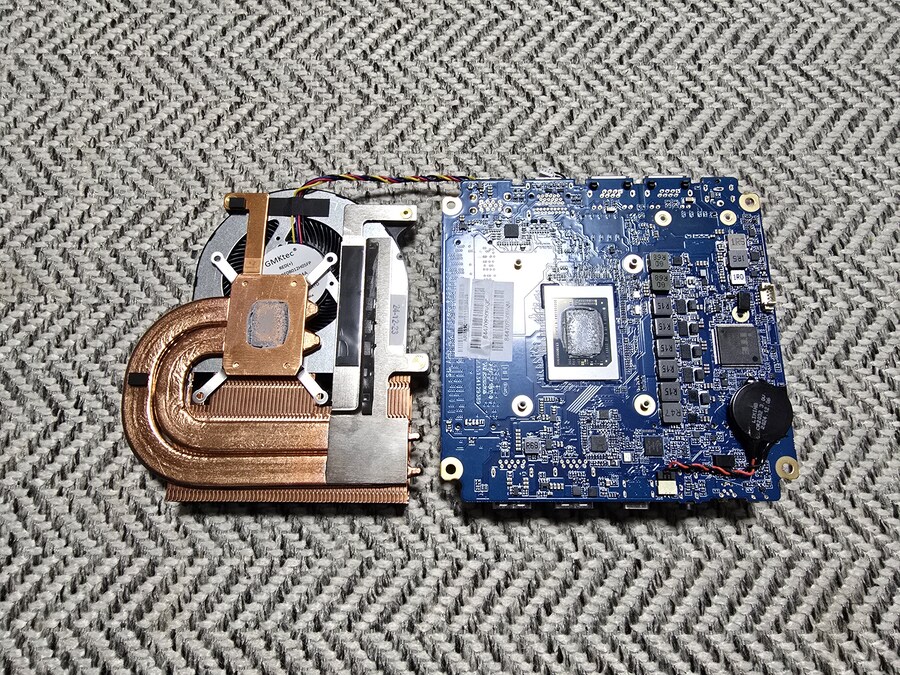

▲ APU 크기는 엄지손톱만한 크기.

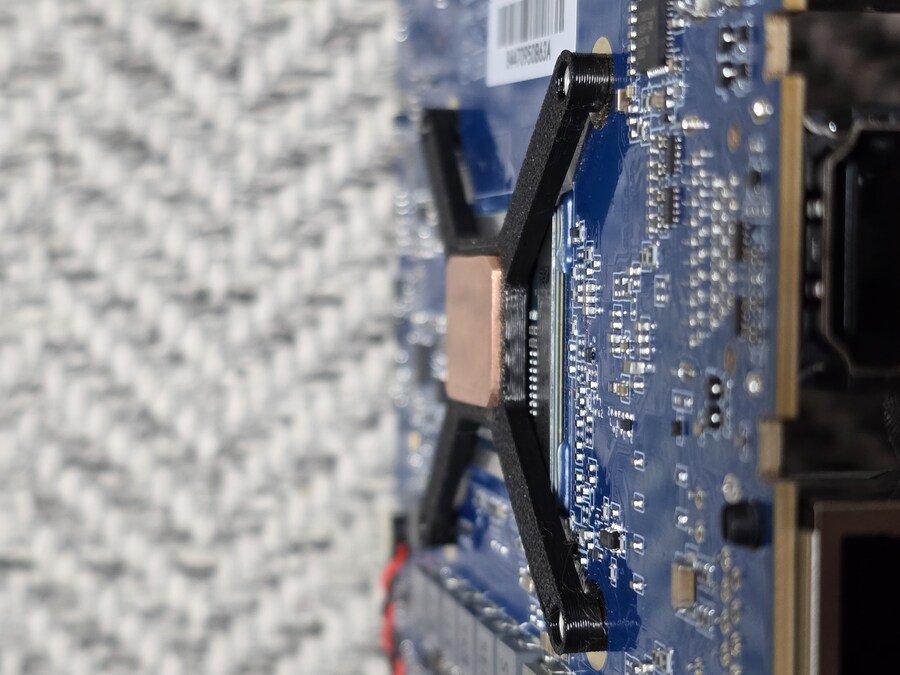

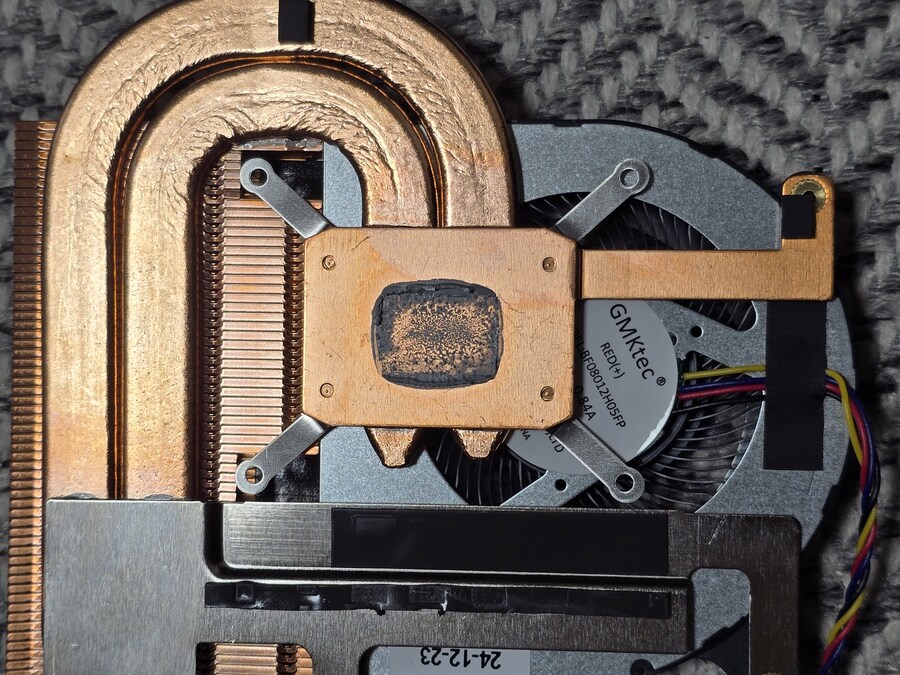

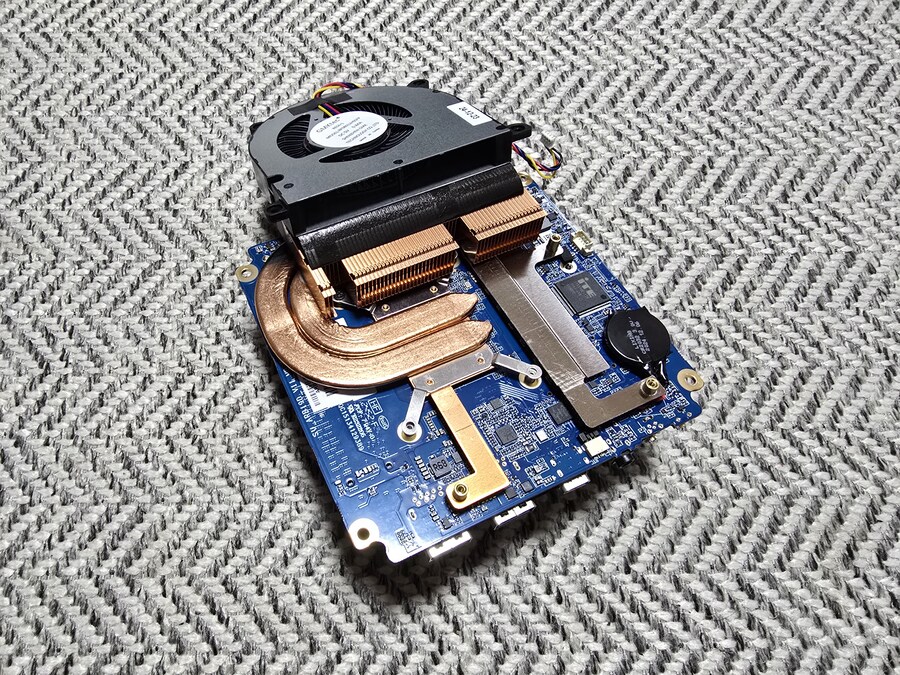

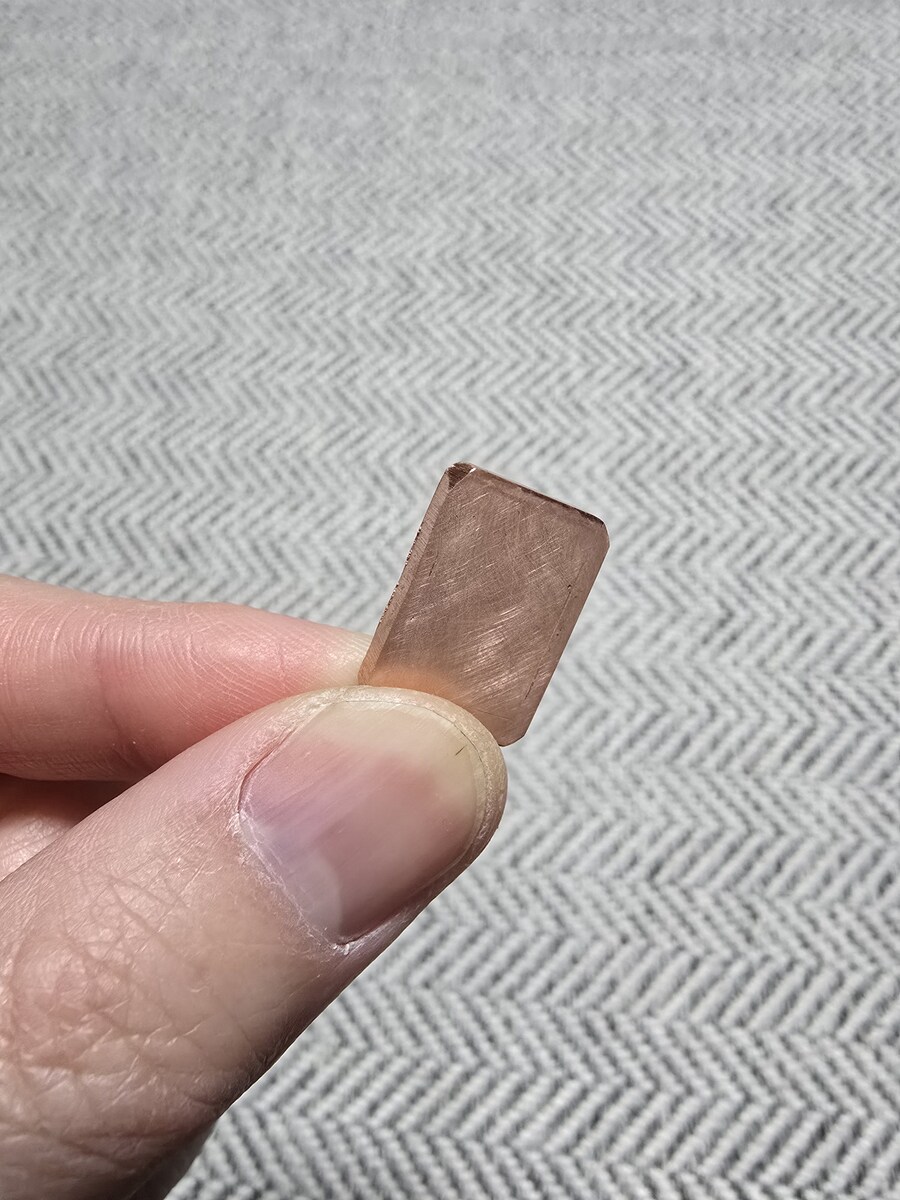

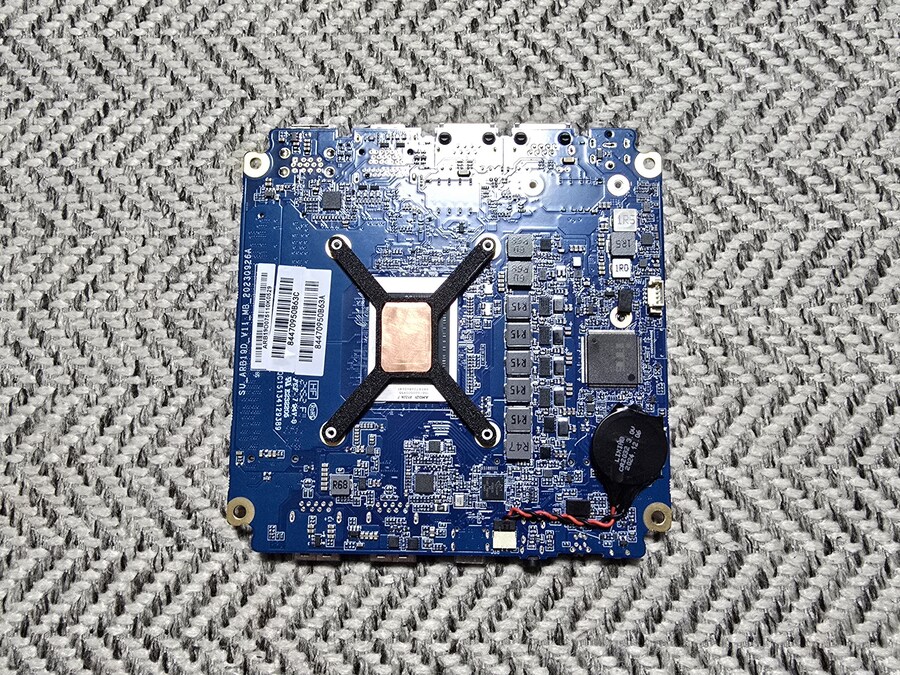

▲ 기본 방열판 모양을 참고해서 사제쿨러를 장착하기 위한 첫단계인 APU 플레이트(?) 브라켓을 만들고 두께 3T 인 구리판으로 대체해줬습니다.

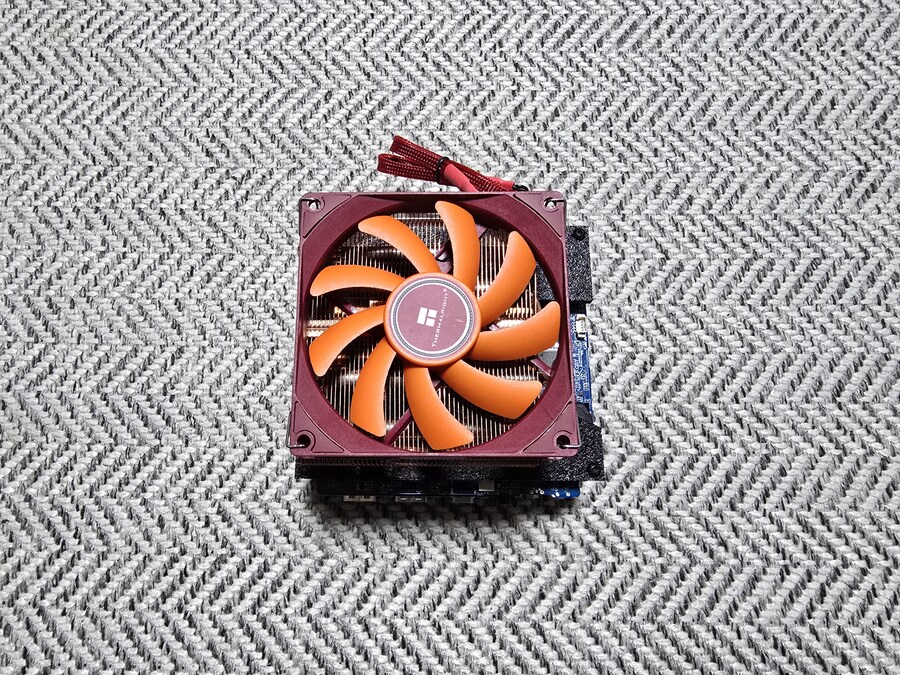

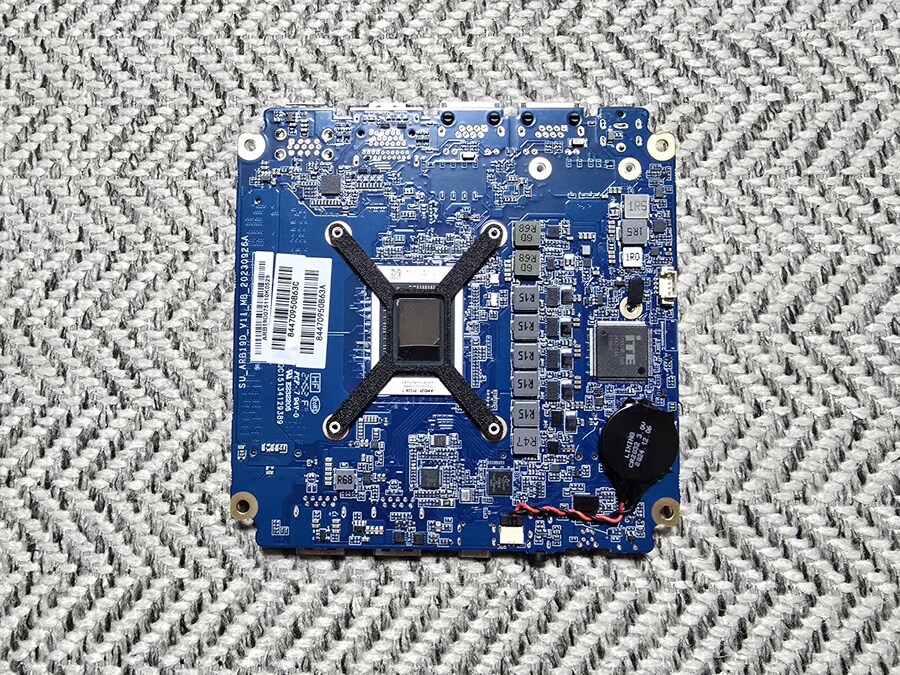

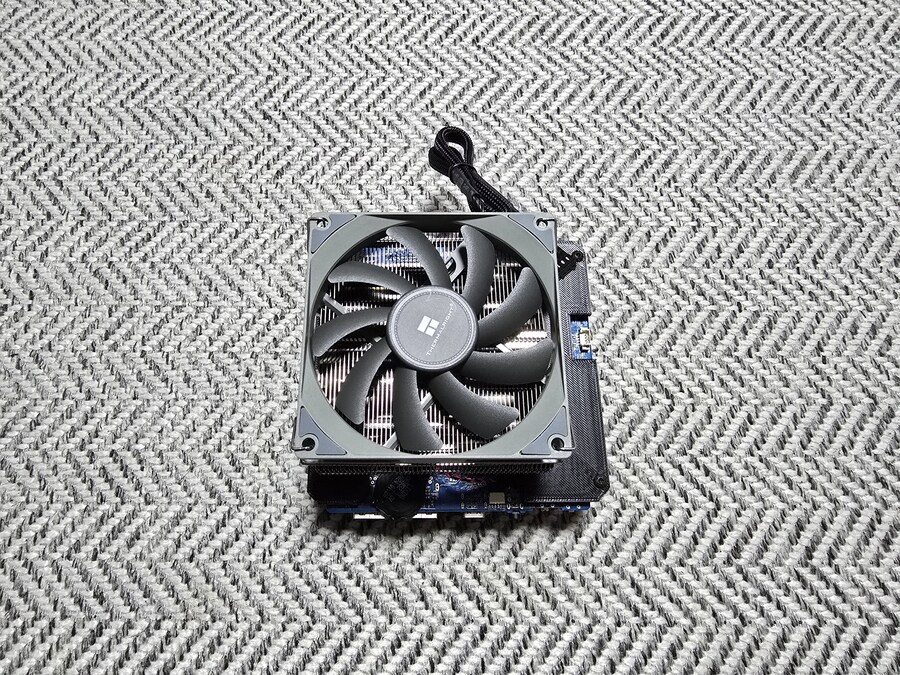

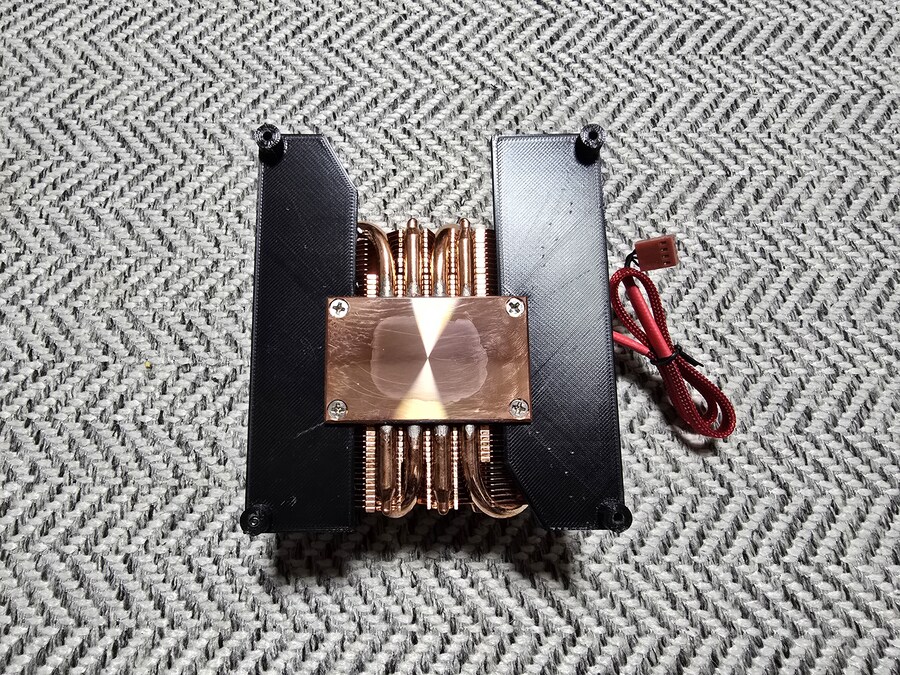

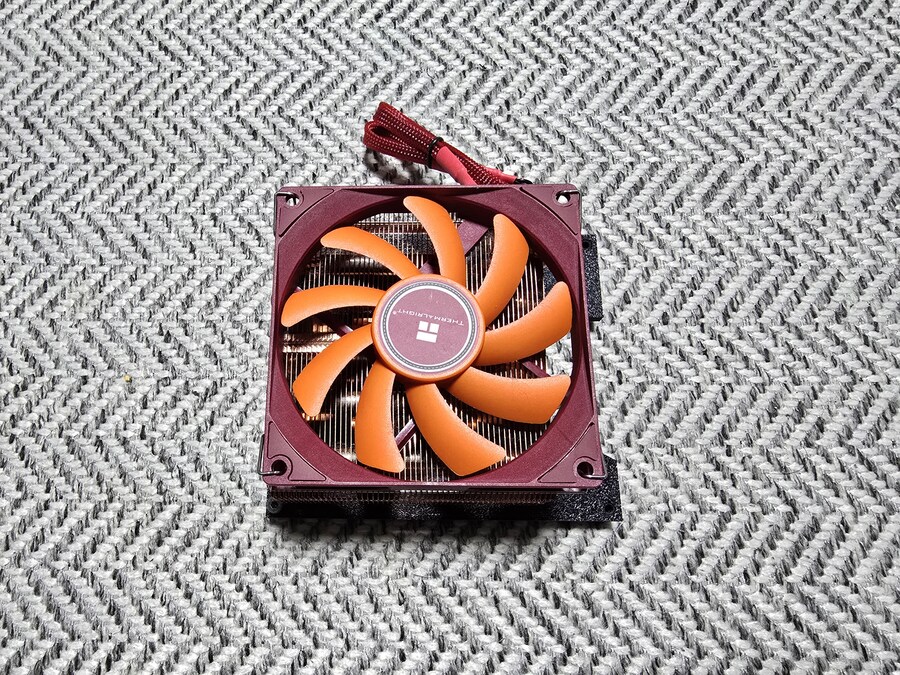

ITX PC 용으로 많이 사용하는 제품 중에서 작업하기 편해보이는 제품으로 선택하여 방열판 고정 브라켓을 제작 후 장착해 주었습니다.

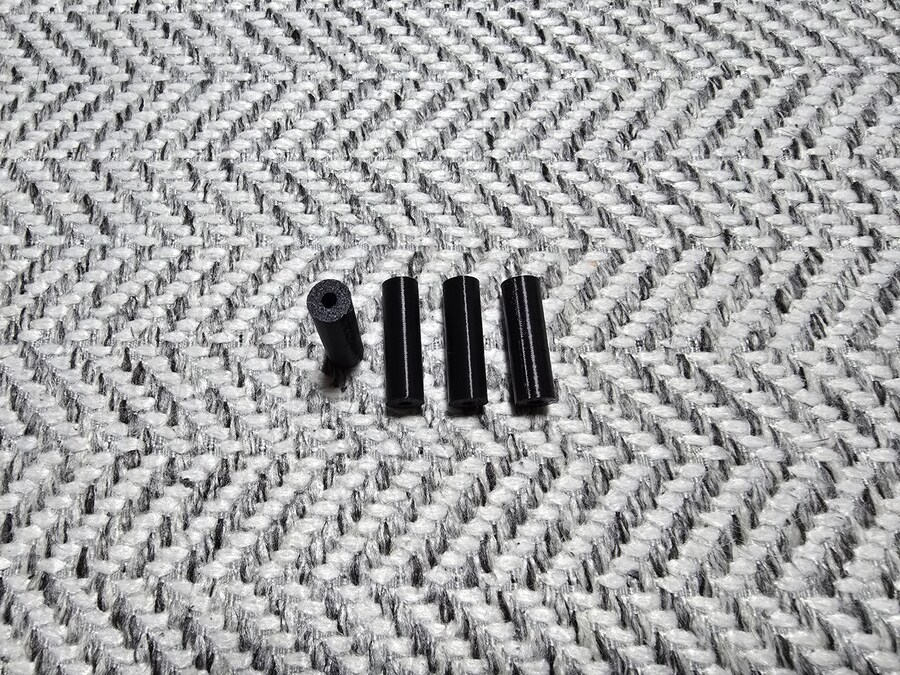

▲ 요녀석은 메인보드와 케이스간의 거리조절 및 고정용 와셔.
▲ 혹시 모를 사태를 대비해 캡톤테이프를 붙여주었습니다.

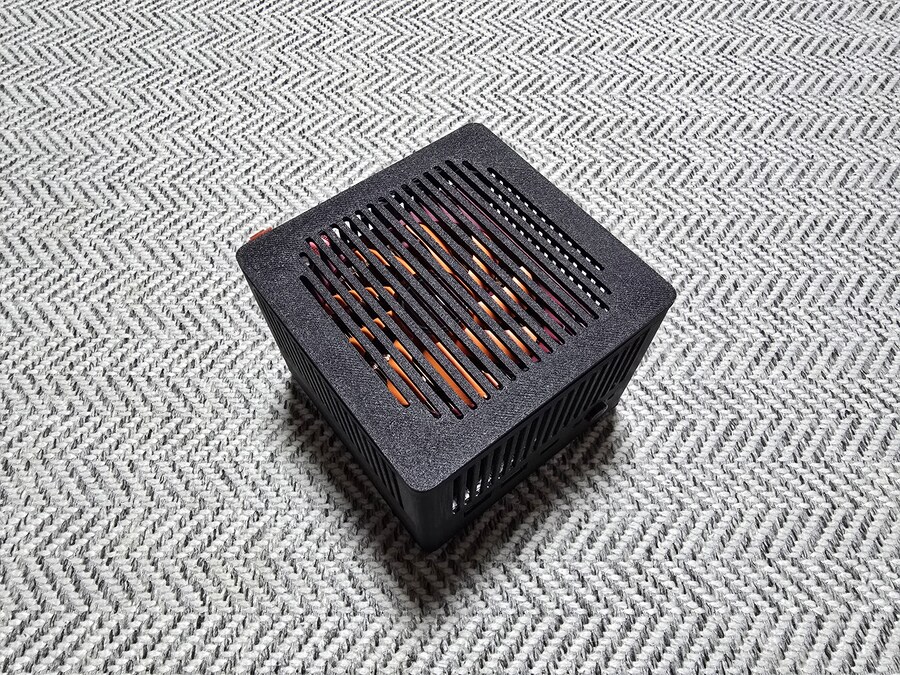

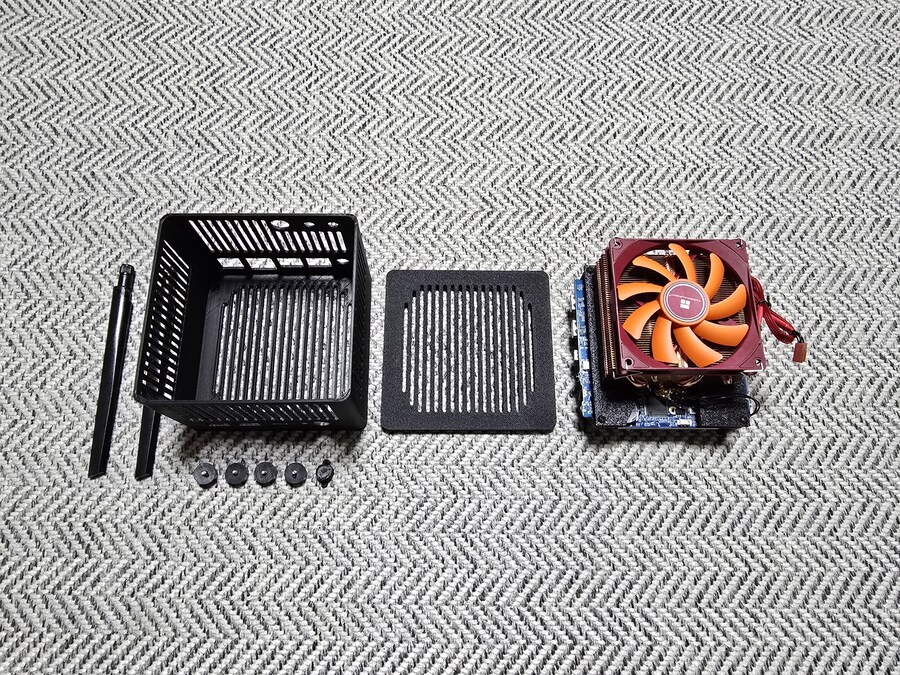

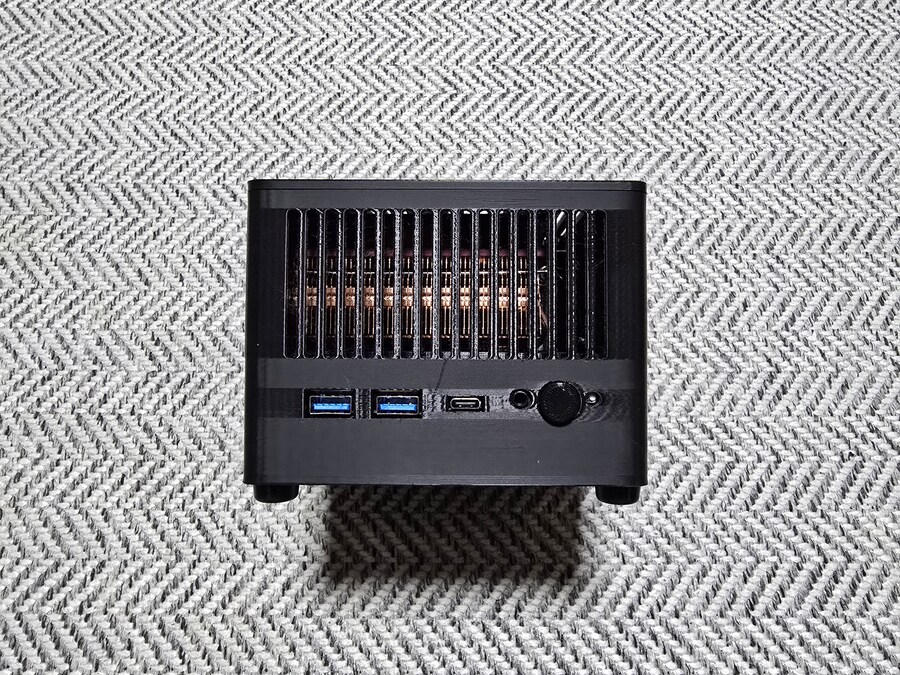

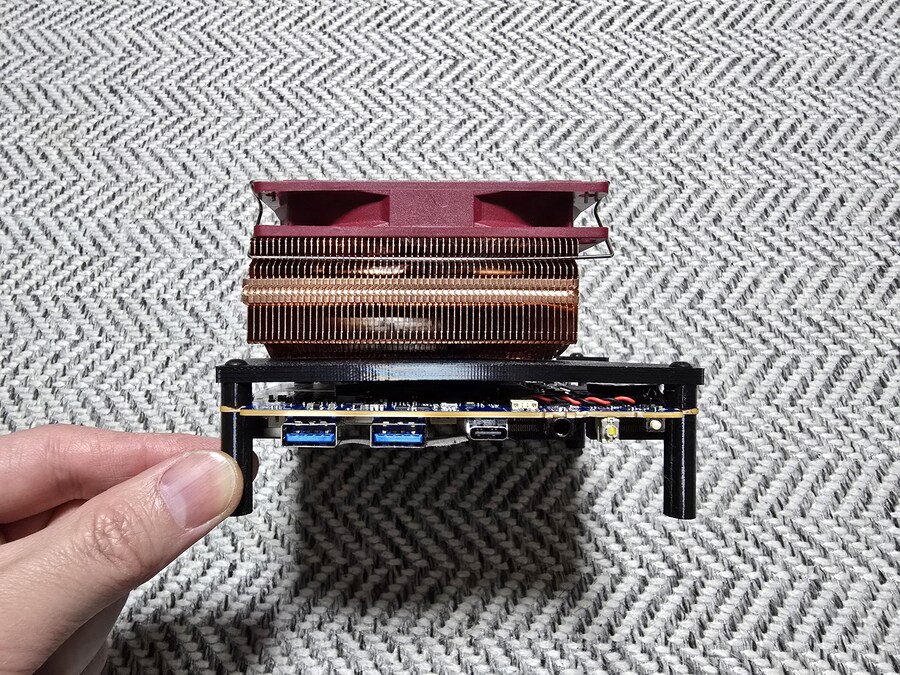

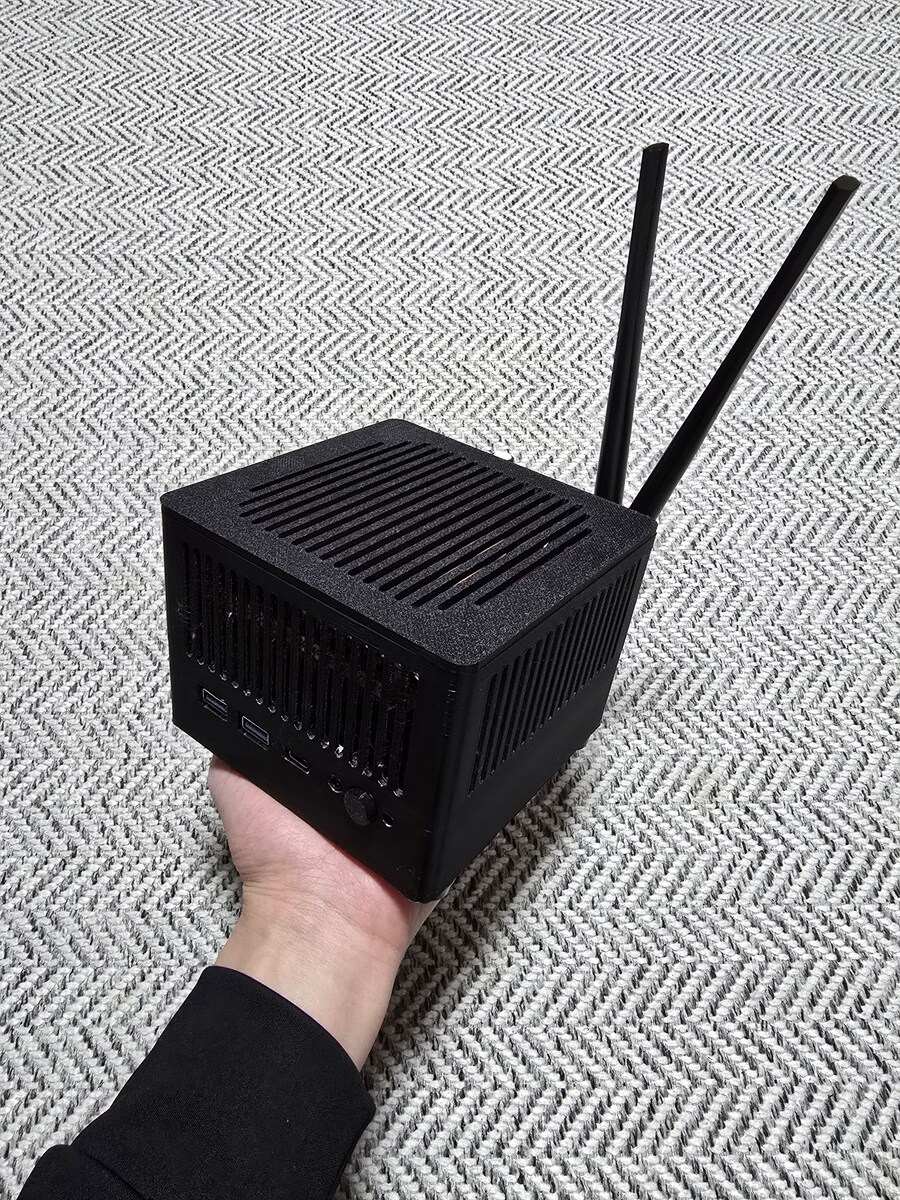

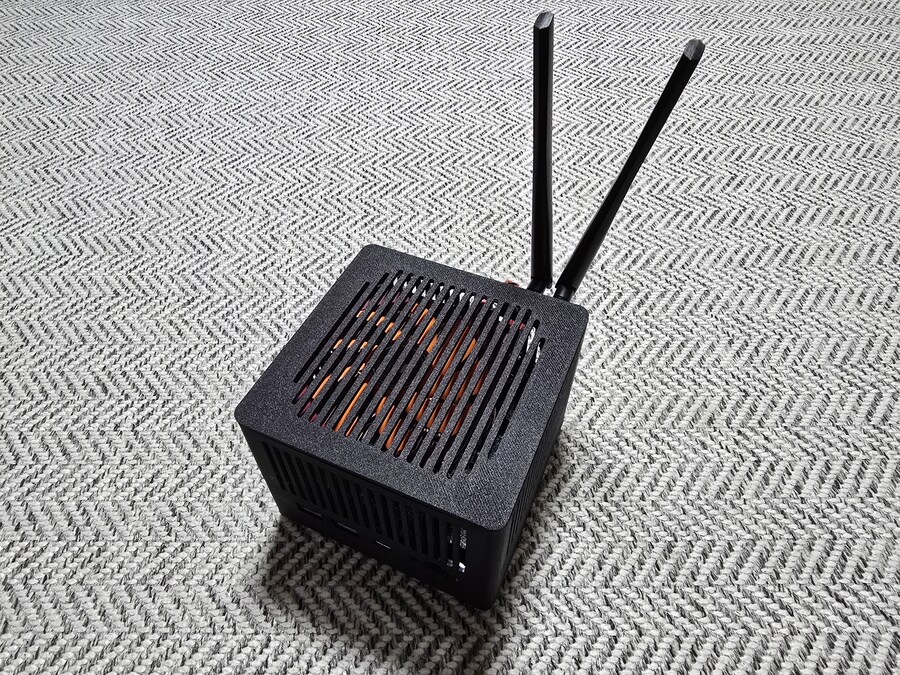

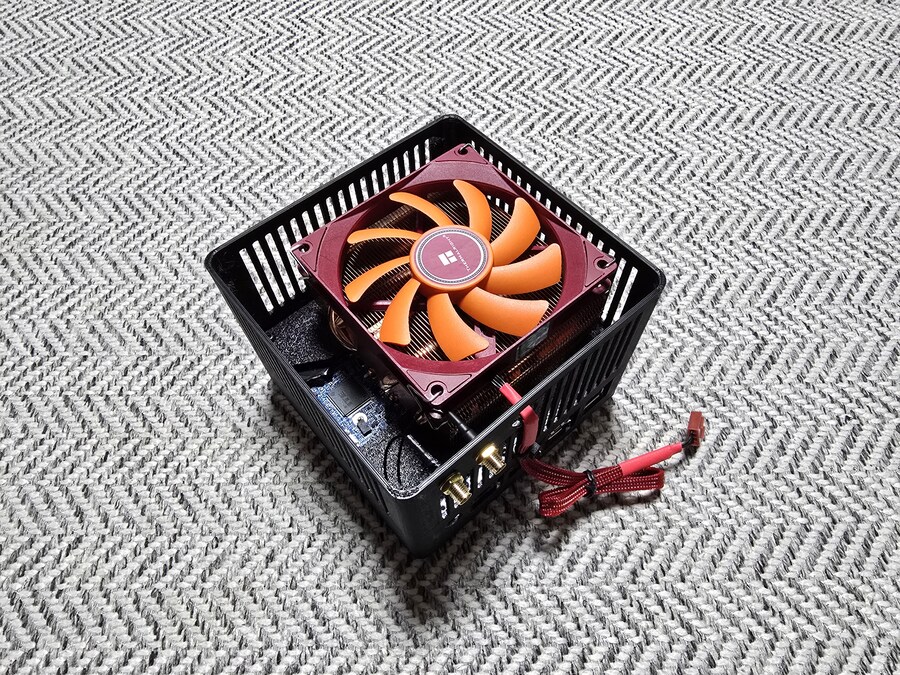

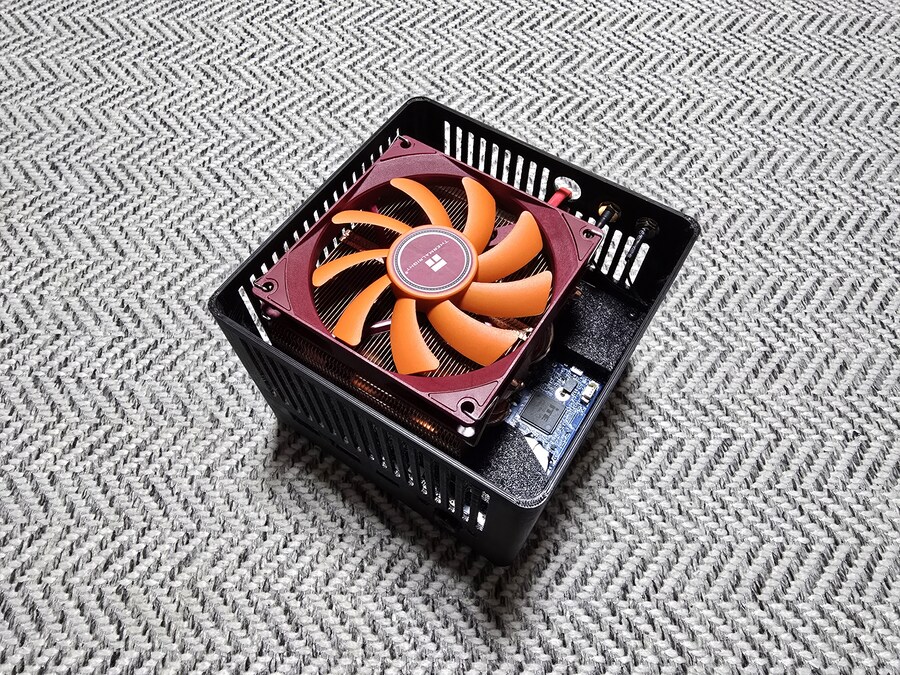

▲ 완성된 모습. 무선랜카드 안테나 케이블과 안테나는 별도로 추가해 주었습니다.

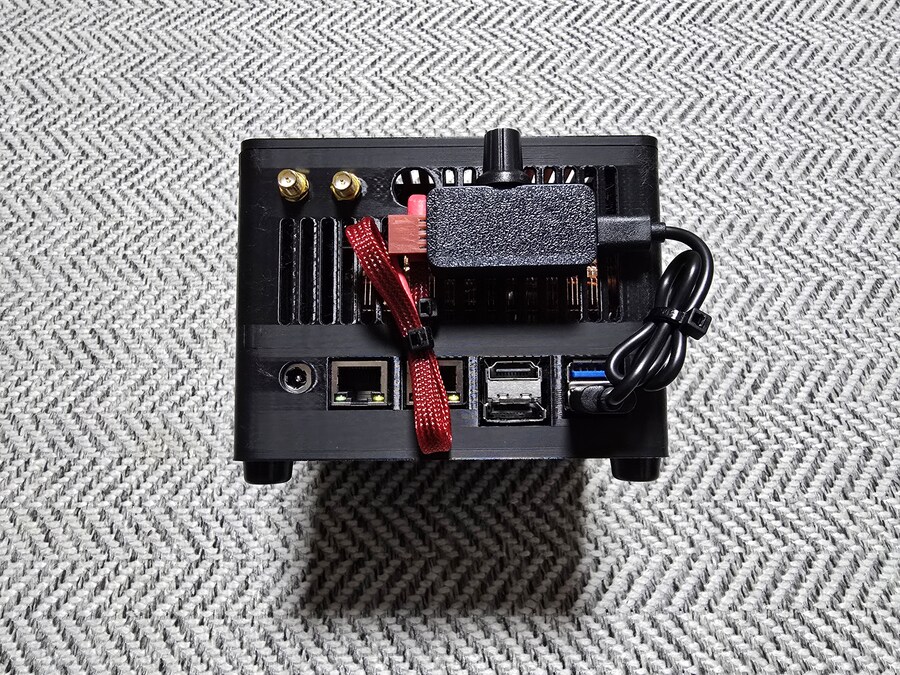

▲ CPU 쿨링팬 전원은 USB로 공급 PWM 컨트롤러로 해결. USB C 5V 입력, 12V 승압 출력.

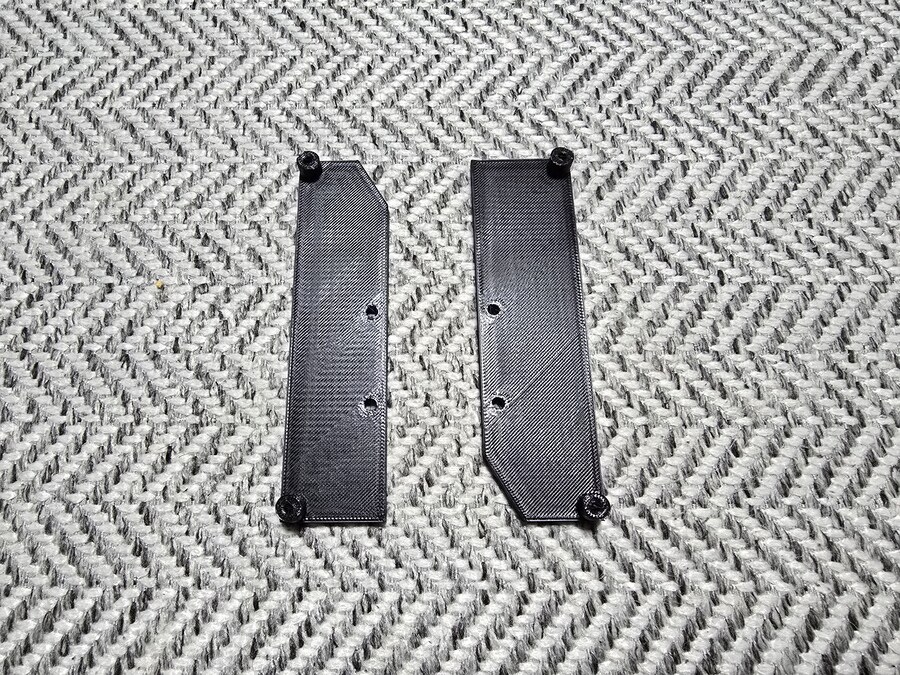

▲ X36 쿨러용 브라켓 추가 제작.

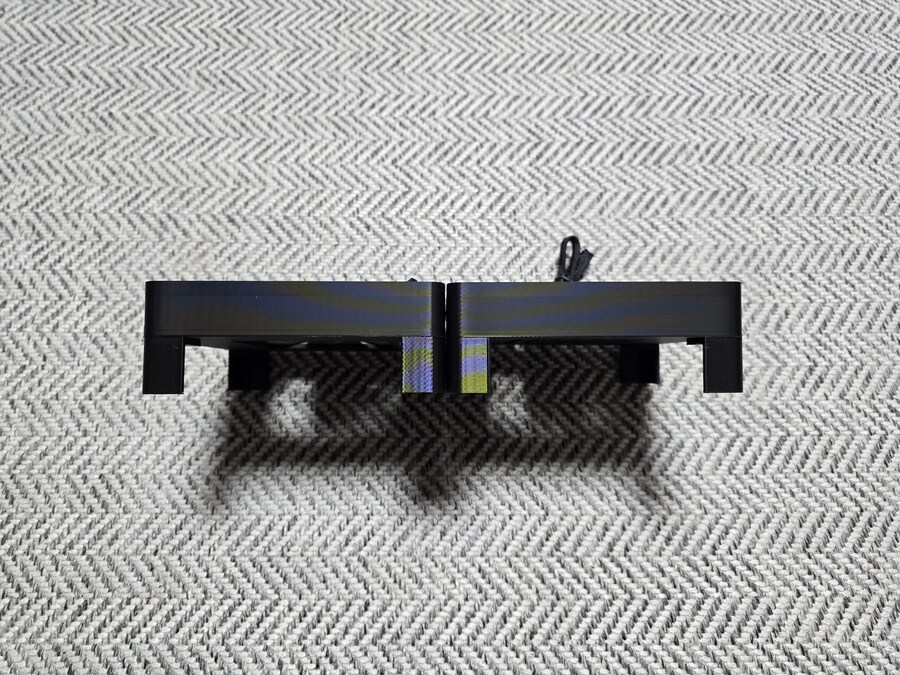

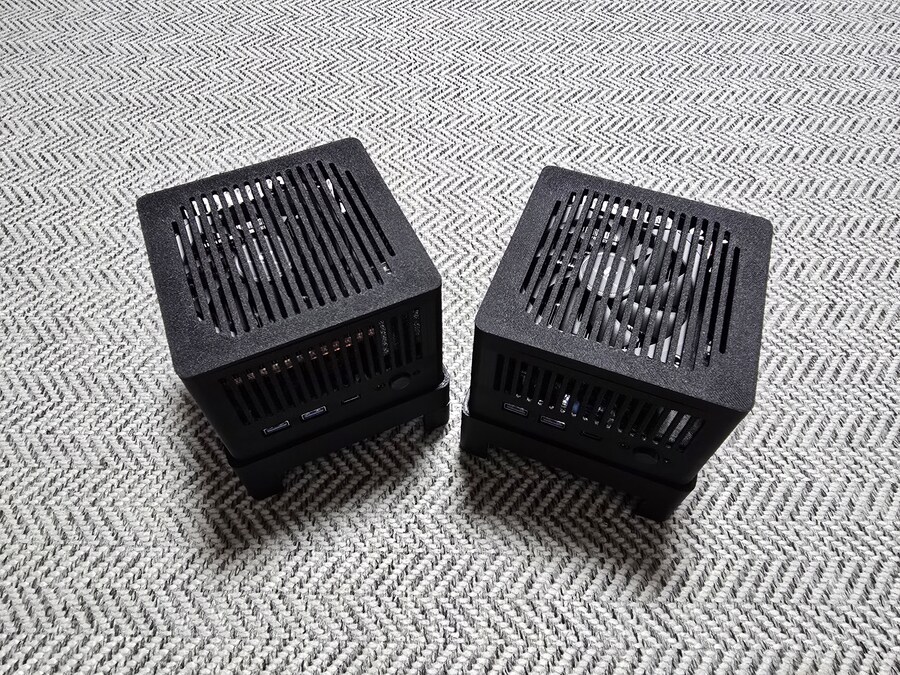

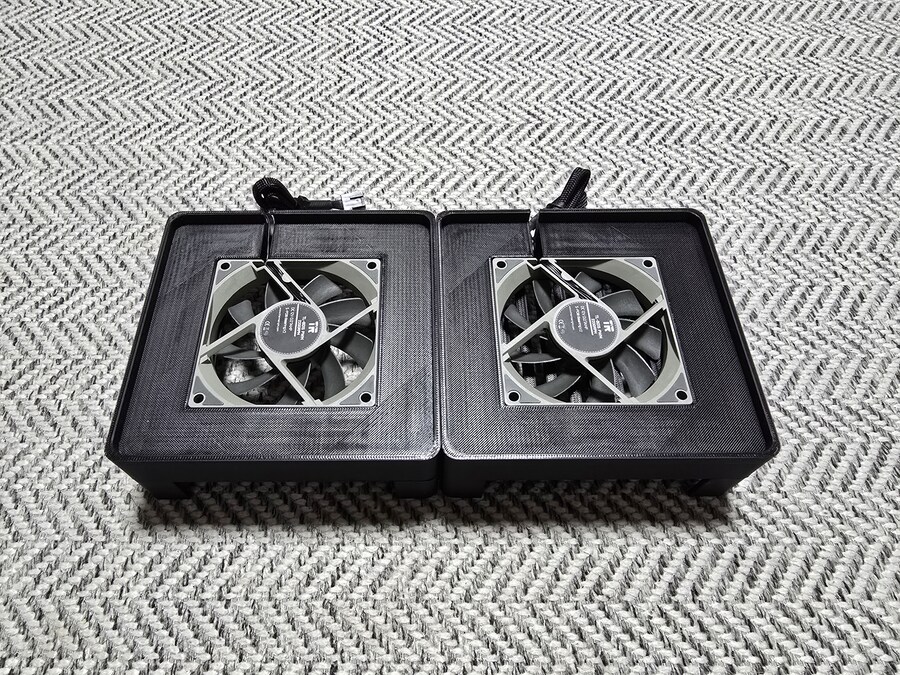

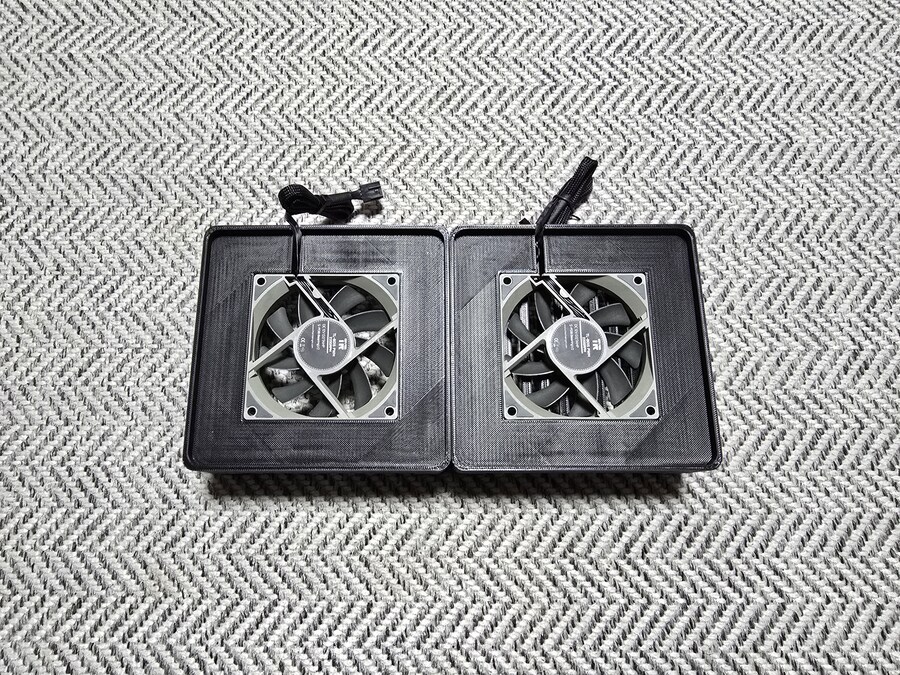

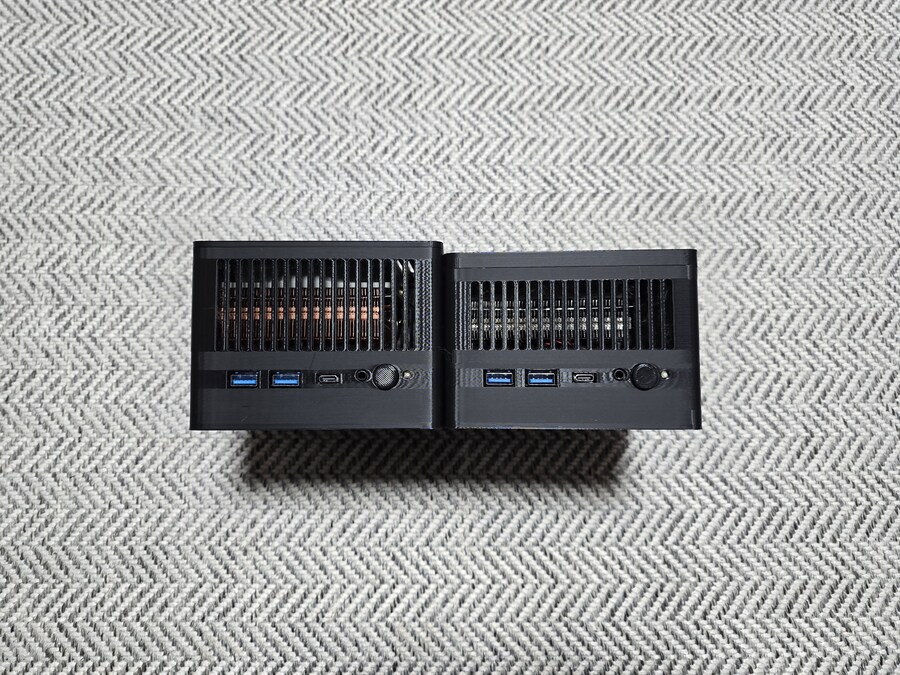

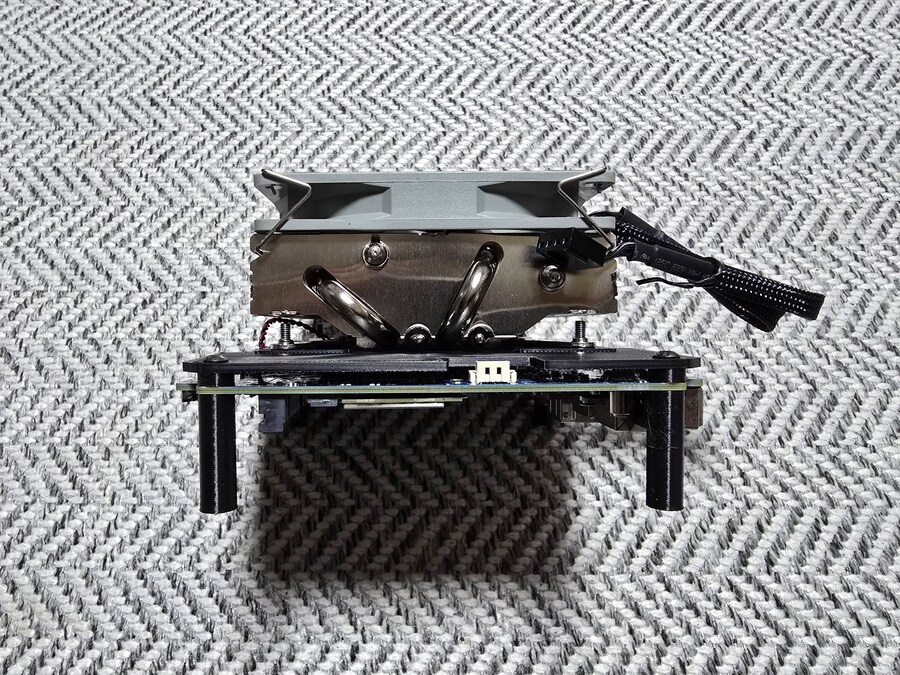

▲ X47, X36 쿨러별 케이스 높이 차이. 쿨러 스펙상으로는 높이가 11mm 차이가 나야하는데 케이스 때문에 5mm 정도 차이가 발생.
▲ 추가로 하부 램, SSD 발열해소용으로 80mm 쿨링팬을 사용한 거치대 추가 제작.

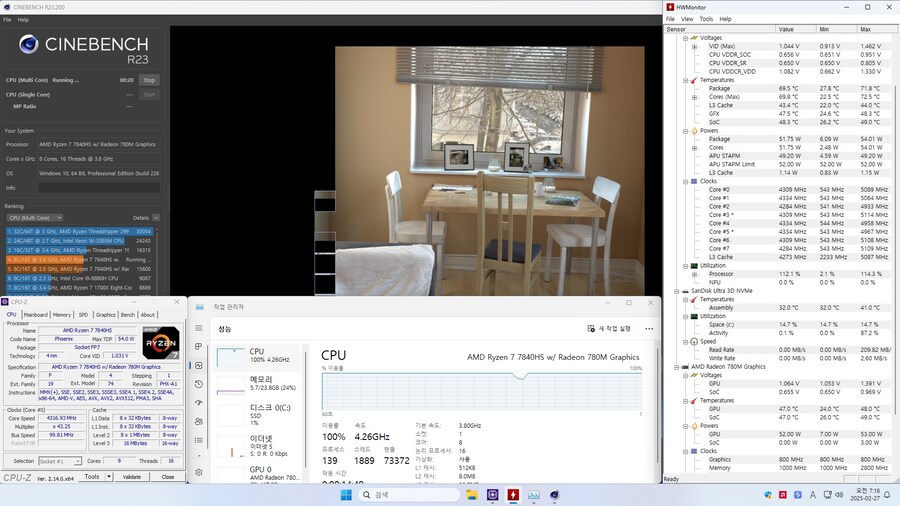

▼ 아래는 밸런스모드 (TDP 54W) 씨네벤치 온도. (퍼포먼스 모드 65W 시 10도 정도 높음)
(IP보기클릭)1.231.***.***
(IP보기클릭)118.35.***.***
N100 의 경우 급이 많이 낮은 CPU 이다보니 써멀 재도포만으로도 어느정도 효과는 충분히 볼수가 있겠죠. | 25.04.01 17:27 | |
(IP보기클릭)222.232.***.***
(IP보기클릭)118.35.***.***
일단 바이오스에서 오버 메뉴는 없는걸로 기억하고 오버를 한다면 윈도우에서 라이젠 마스터로 해야할텐데 딱히 CPU 클럭은 올릴 필요 없어보이고 한다면 GPU 살짝 오버 정도 아닐려나요 | 25.04.01 17:28 | |
(IP보기클릭)58.232.***.***
(IP보기클릭)118.35.***.***
3T / 14 x 17 mm 입니다. | 25.04.01 17:32 | |
