반갑습니다 Foxtolfo입니다.
여러분들은 NES 갖고 계신가요?
저는 어렸을 때에도 없었던 것 같고
물론 지금도 없습니다.
(사실 콘솔이 스위치밖에 없습니다 ㅎㅎ,,)
하지만 NES는 항상 제 마음속 1등 콘솔입니다.
생긴것도 멋있고
고전게임 하면 떠오르는 콘솔이니까요
그래서 오늘은 없만갤에 어울리는 동기
NES가 "없어서 만들었다"
해보았습니다.

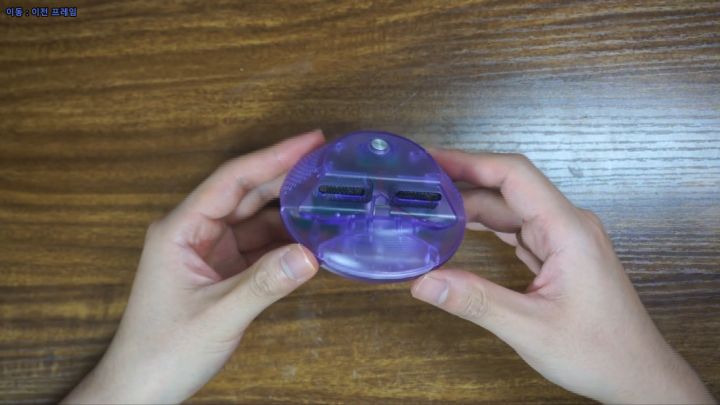

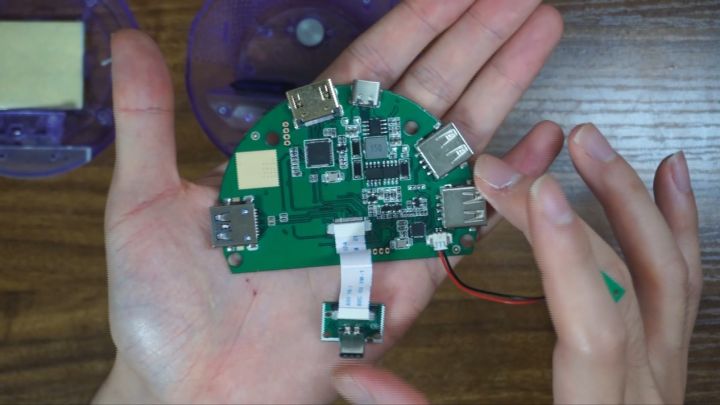

알리익스프레스에서 구매한
휴대용 닌텐도 스위치 독 입니다.
유에스비 포트 개수나
3.0 지원 포트 등
기존의 스위치 독에 필요한 기능은
모두 갖추고 있었습니다.

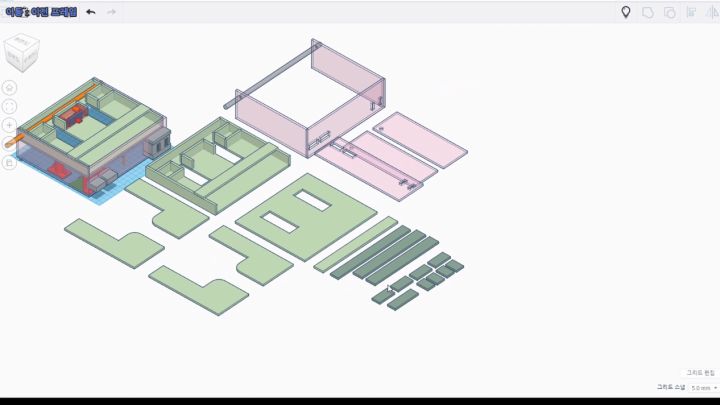

오늘도 모델링 프로그램은
tinkerCAD입니다.

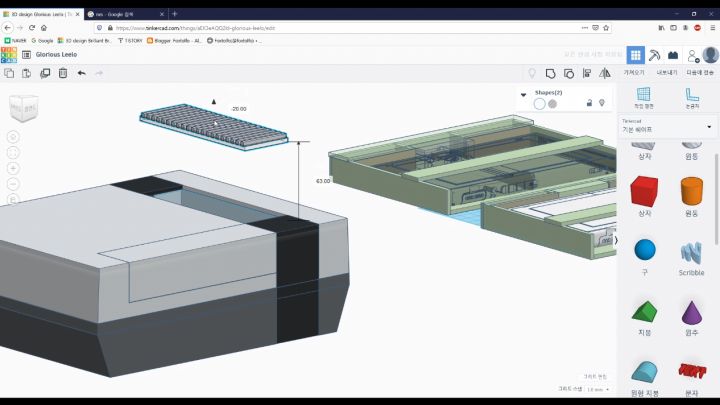

외형을 먼저 설계했습니다.
실물과 1:1 스케일로 설계했고
구글에서 치수를 검색해 참고했습니다.

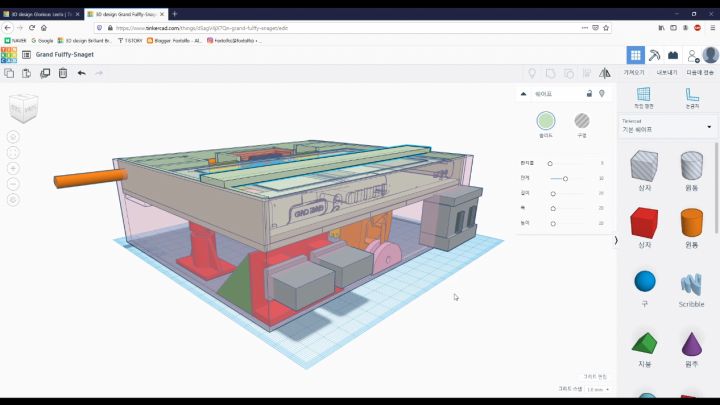

내부도 설계했는데
주먹구구식으로 하다보니
시간이 너무 오래걸렸습니다 ㅠ.ㅠ
설계를 끝낸 후에는
모델링을 전개해서
도면을 만들었습니다

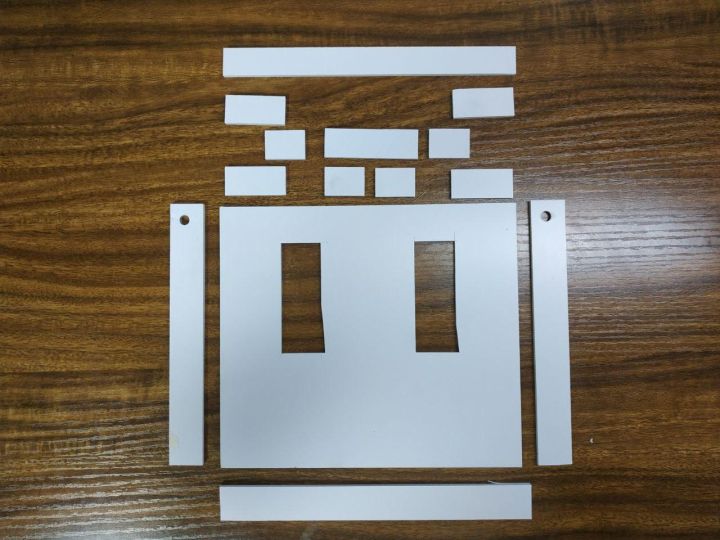

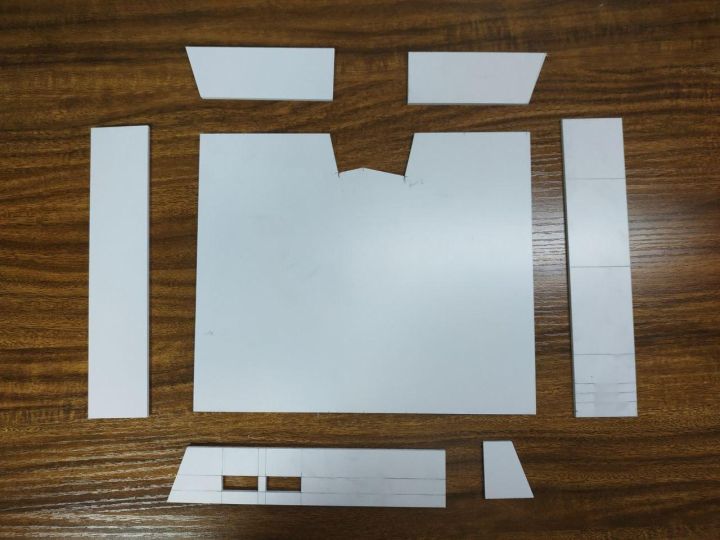

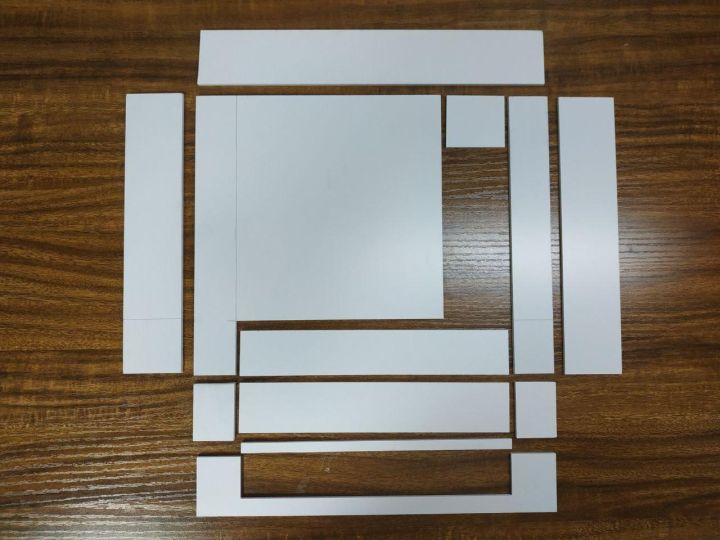

도면을 따라 포맥스를 재단합니다.
재단하는 것이 고통스러웠지만
설계할 때만큼은 아니었습니다.
레이저 커터가 있으면
정말 편할텐데요... 흑

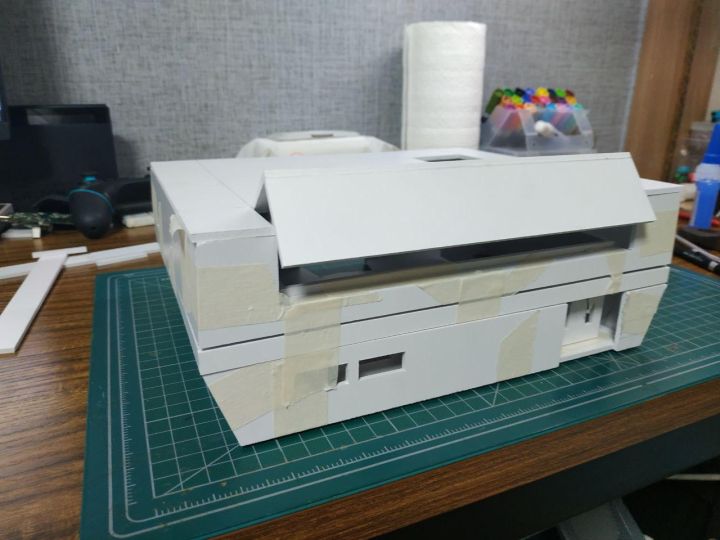

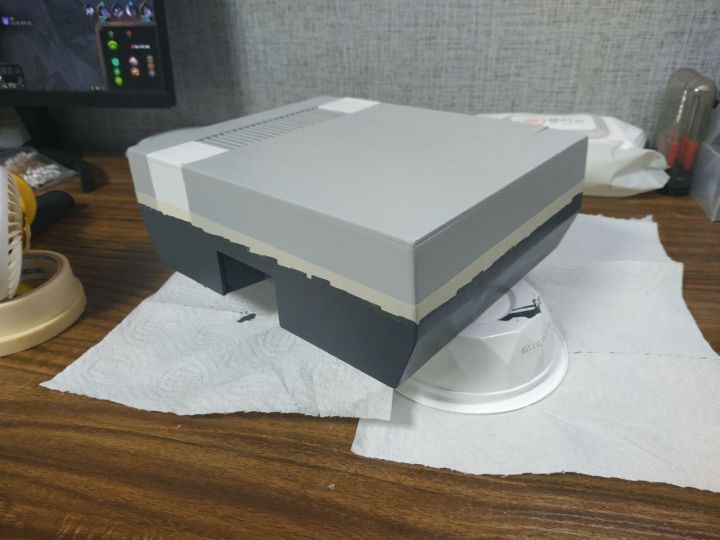

열심히 재단한 녀석들을
순간접착제로 붙이고
종이테이프로 합체시켜주면
이렇게 NES형태를 갖춥니다.
듬직 하네요
이녀석은 push push mechanism의
핵심 부품이 되겠습니다.
NES의 카트리지를 넣고 누르면 "딸깍"하면서 걸리고
다시 누르면 "딸깍" 하면서 올라오는
그 역할을 합니다.
SD카드 마운트 같은 느낌이죠

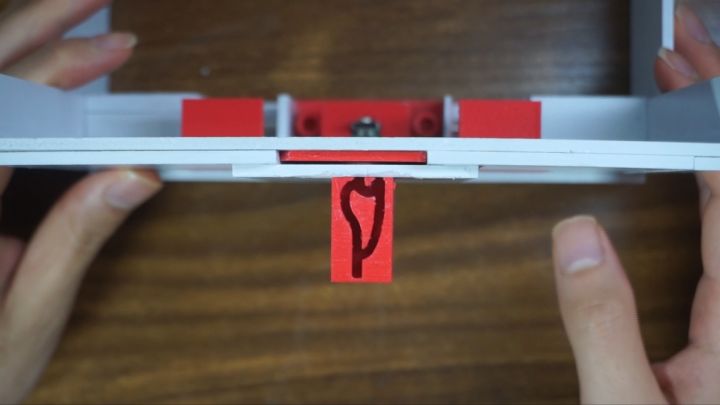

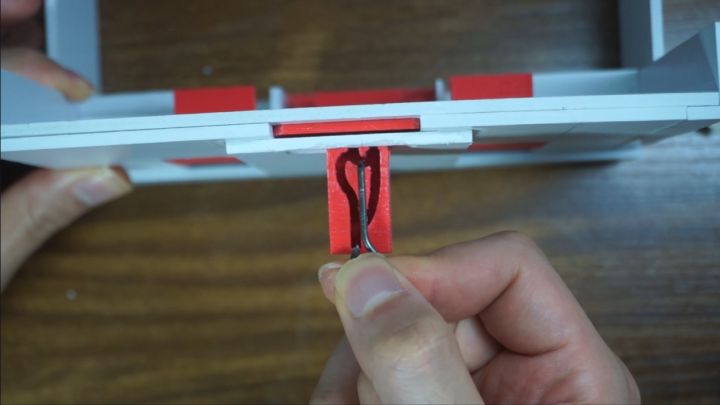

이렇게 고리를 걸면
고리가 위 아래로 움직이면서
홈에 걸렸다 풀렸다를 반복하면
토글이 됩니다.

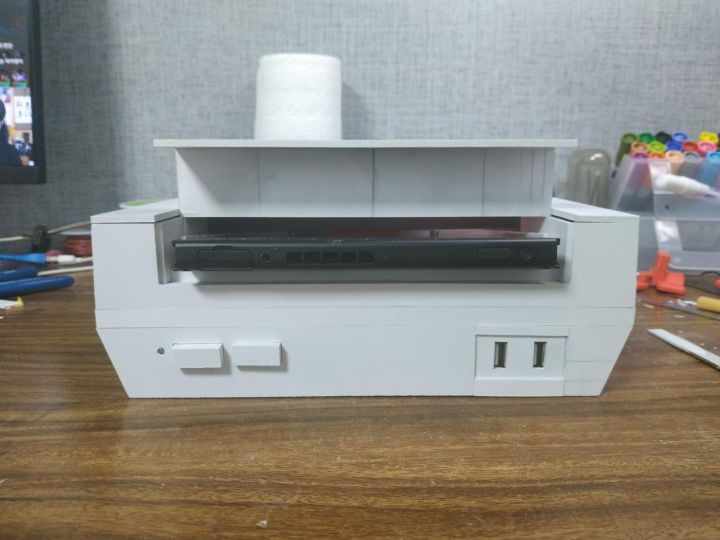

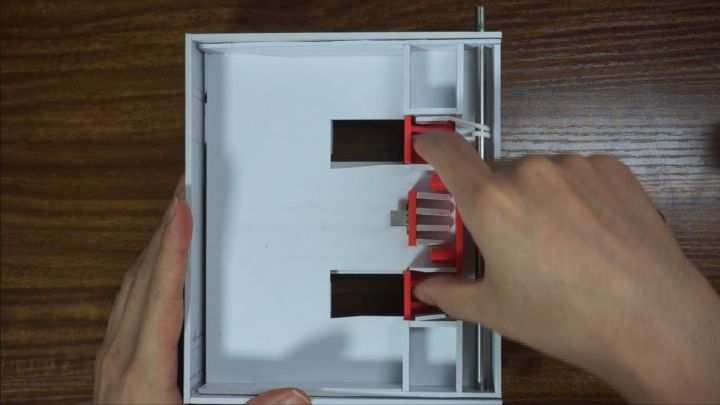

내부 모습입니다.
스위치를 밀어낼 수 있도록
구조물과 가이드를 만들었고
고무줄을 연결해서
자동으로 원위치 되도록 했습니다.

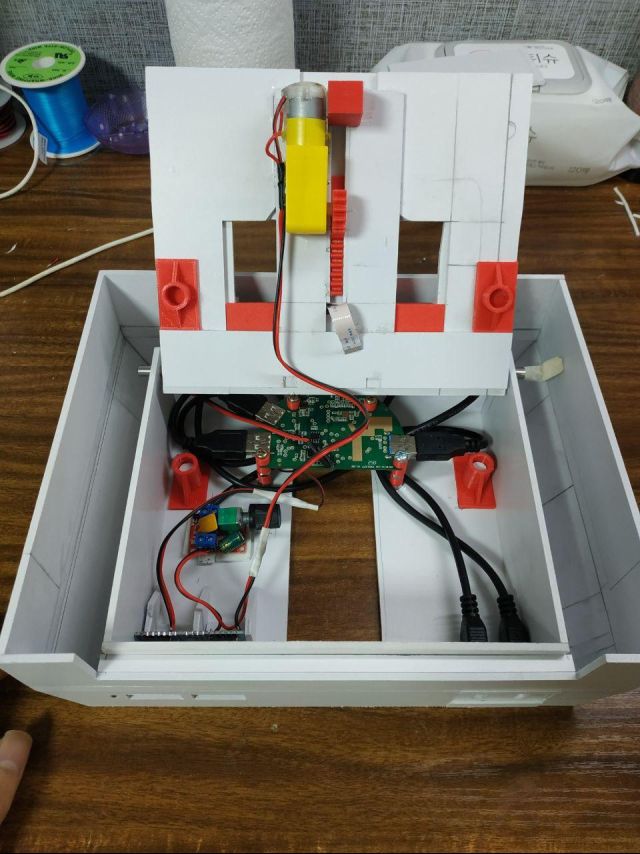

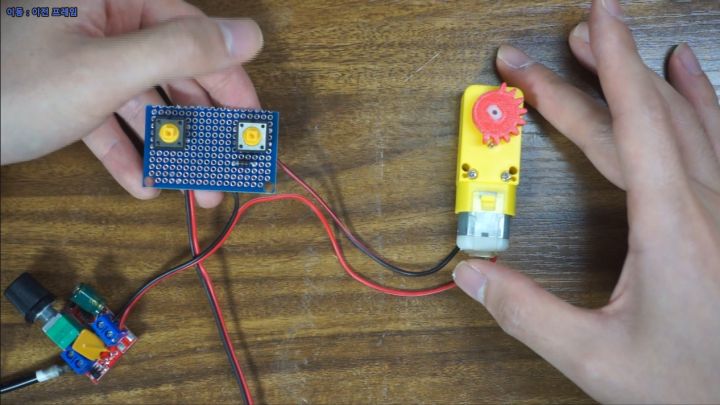

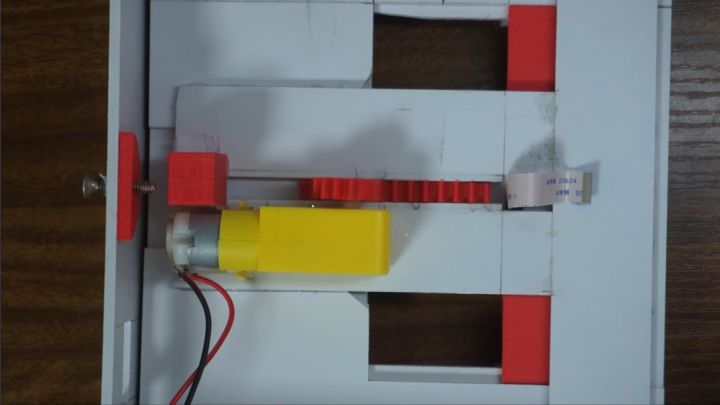

스위치를 밀어내기위한 장치입니다
5V짜리 기어드 모터를
버튼과 속도제어모듈에 연결했고
전원은 기판의 남는 usb 포트에 연결했습니다.
피니언과 랙을 이용해서
판을 밀어줍니다.
내부 구조물을 다 채워넣으면
이런 모습입니다.

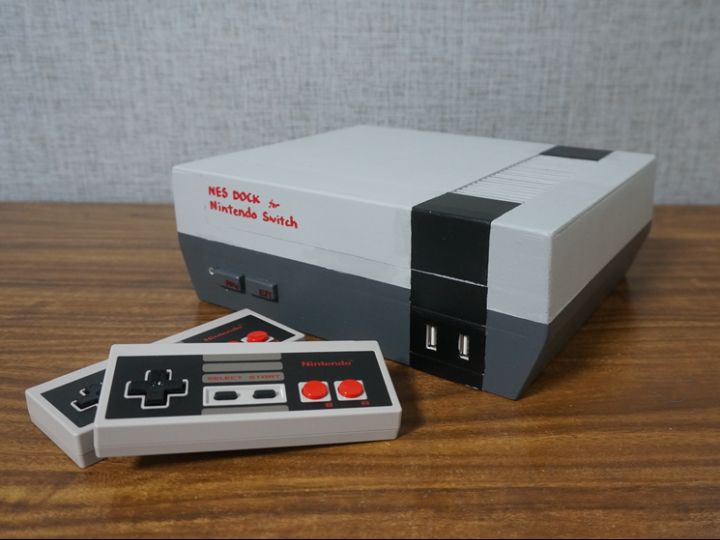

뚜껑까지 닫아주고
사포질을 한 후
아크릴 물감으로 색칠을 해줍니다

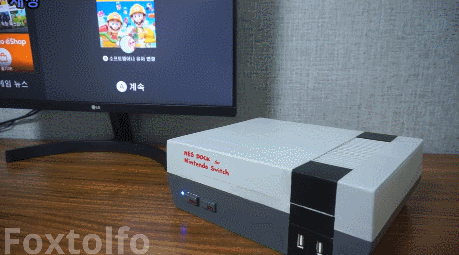

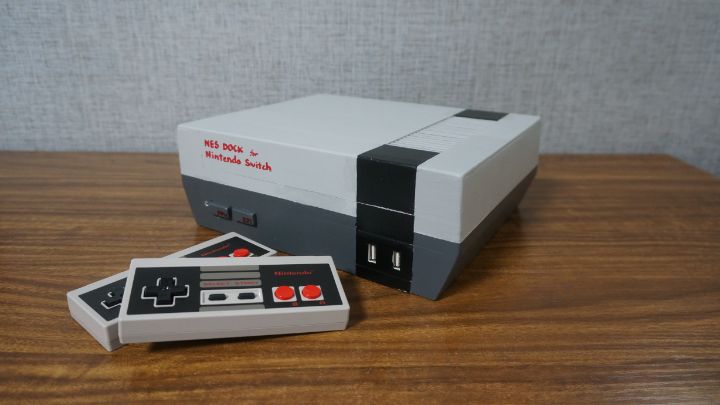

빨간색 유성 매직으로

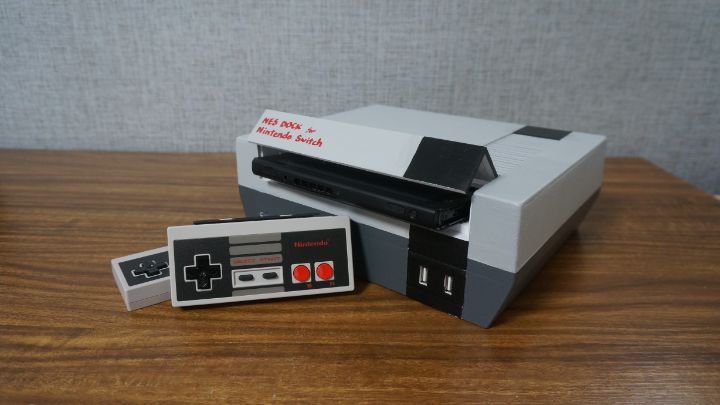

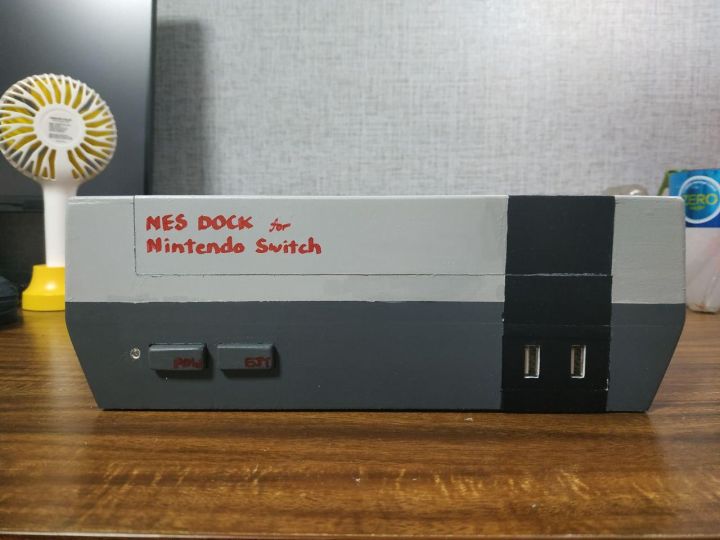

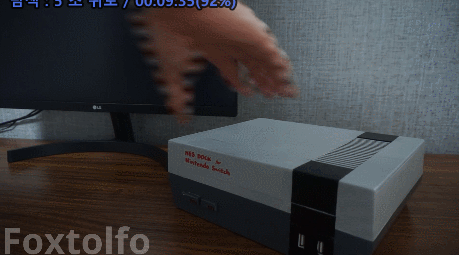

포인트 글씨를 써주면 완성!

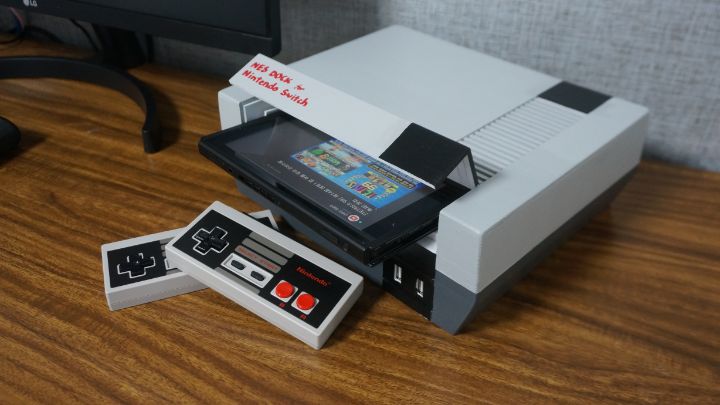

(이 사진 한 컷 찍으려고
NES무선 컨트롤러도 사버림...)

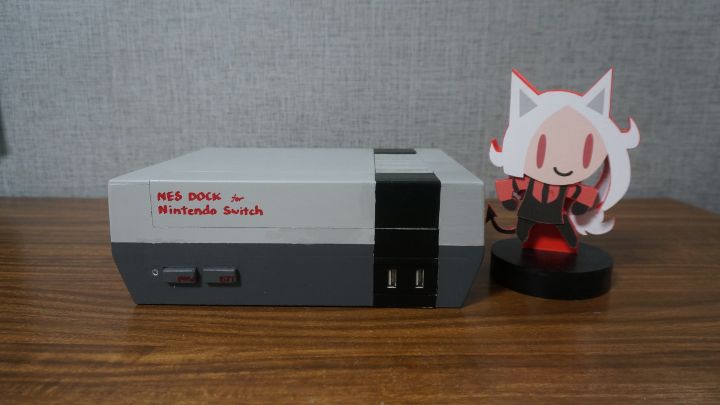

지난 작품인 케르베로스와 한 컷 !
(프로필 옆에 "작성글" 누르시면
케르베로스 제작기도 보실 수 있습니다 ㅎㅎ)
긴 글 읽어주셔서 감사합니다.
작동 영상이 포함된 제작기 영상올리면서 마무리하겠습니다.
다른 날에 더 기분 좋은 제작기로 만나요 안뇽
