[정보] [굿 스마일] MODEROID 블랙 옥스 HJ 게재 작례

[스펜터]

기믹 가득한 검은 로봇을 철저 공략!

　초전동 체인지!　블랙 옥스!　MODEROID 철인 28호 FX에 이어 동시 발매된 『철인 28호 FX』판의 블랙 옥스를 소개. 애니메이션 제1작의 동명 기체로부터 크게 디자인이 바뀌어, 필살기 형태나 비행 형태로의 변형 등 기믹 가득한 블랙 옥스. 키트도 그들을 철저 재현해 보여준 걸작이다. 이번에는 도색과 기믹의 겸용을 고려한 제작 tips를 소개해갈 것이다.

굿 스마일 컴퍼니 논 스케일 플라스틱 키트 “MODEROID”

블랙 옥스 (철인 29호 OX)

제작・글 / 이타미테크

MODEROID 블랙 옥스 (철인 29호 OX)
● 발매원 / 굿 스마일 컴퍼니 ● 8800엔, 발매 중 ● 약 17cm ● 프라 키트



---

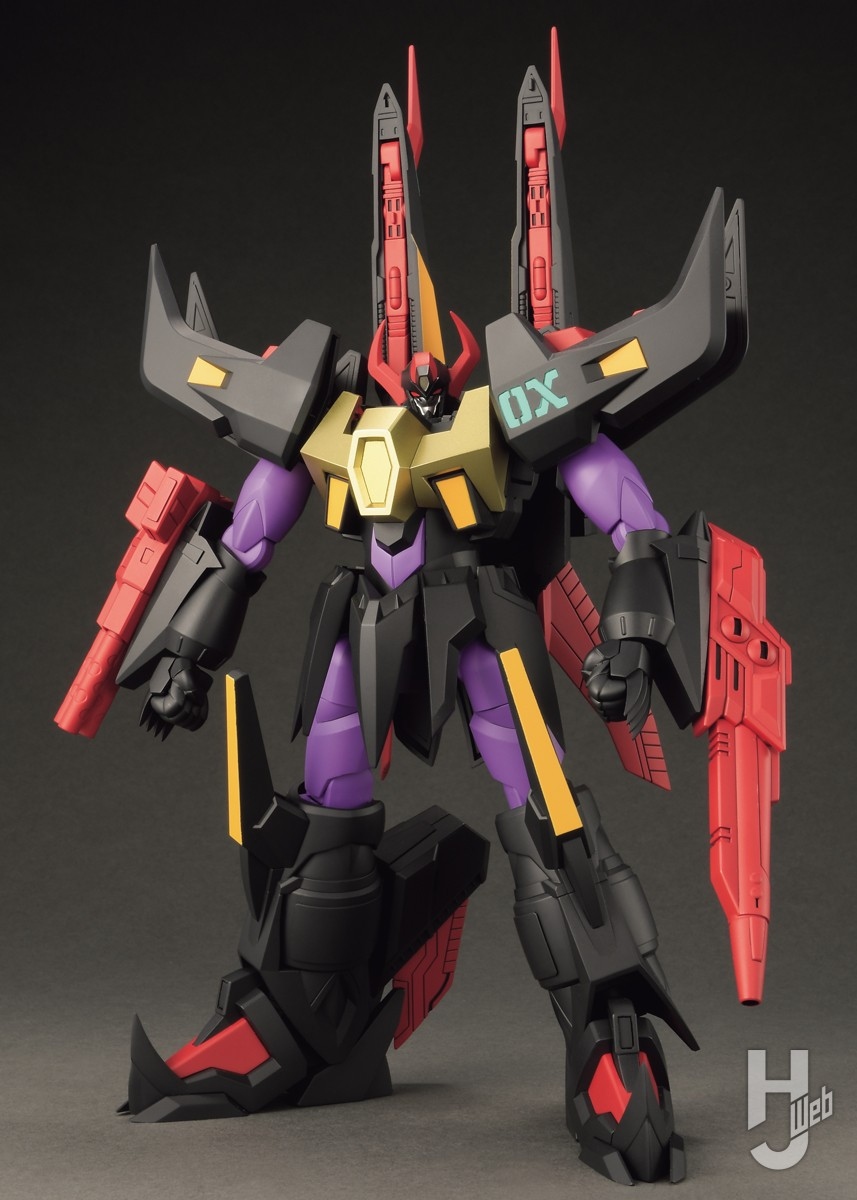

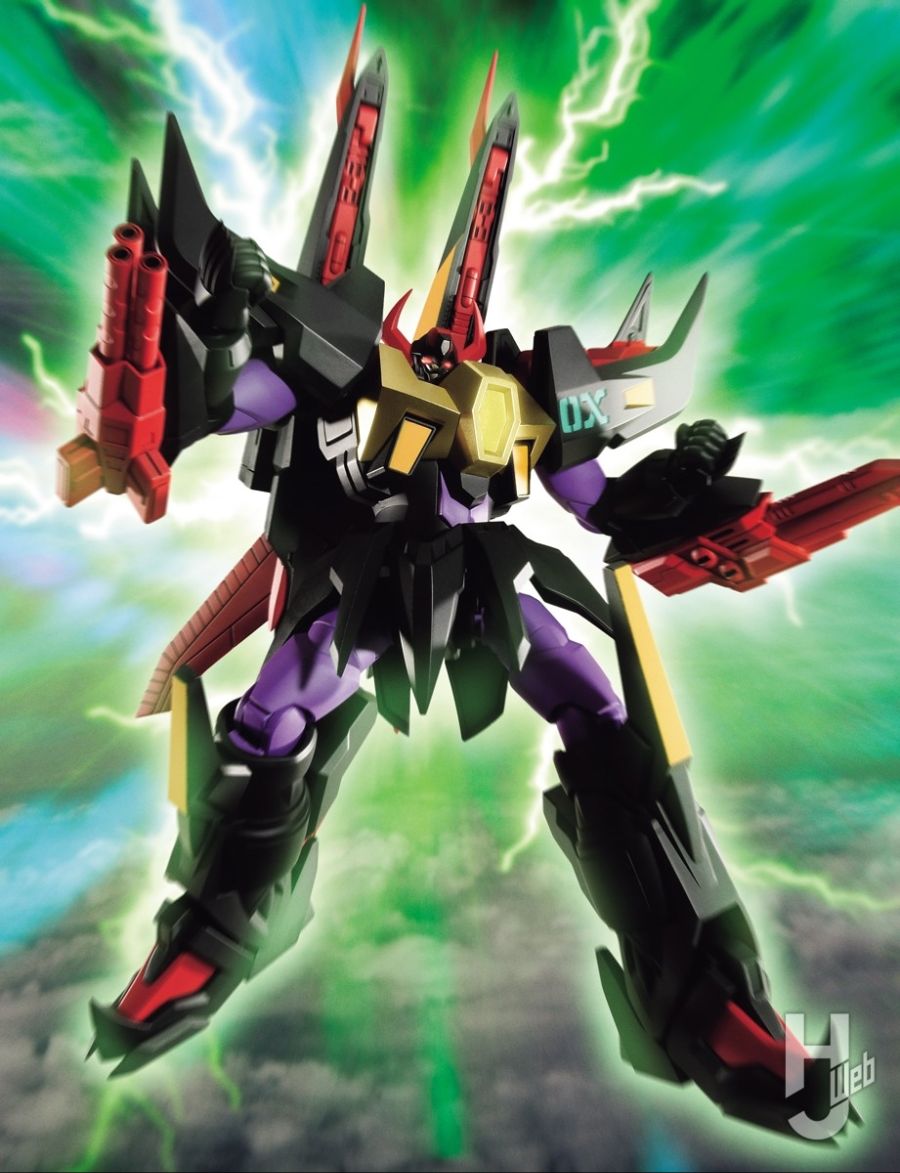

▲ 블랙 옥스는 프랑켄 슈타이너가 철인 28호 FX를 참고로 개발한 로봇. FX와 호각의 파워에 더해 전신에 중화기를 탑재해, 또한 제트 모드로의 변형 기능을 갖는다. 처음에는 강적으로 등장했지만 나중에 철인 29호의 이름을 받고 FX와 공투했다

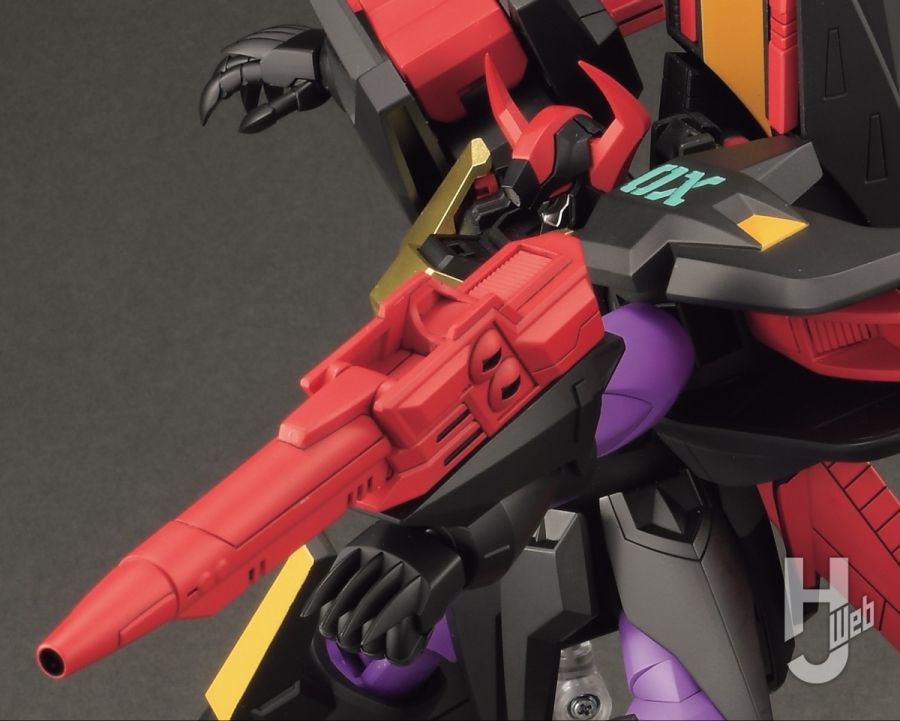

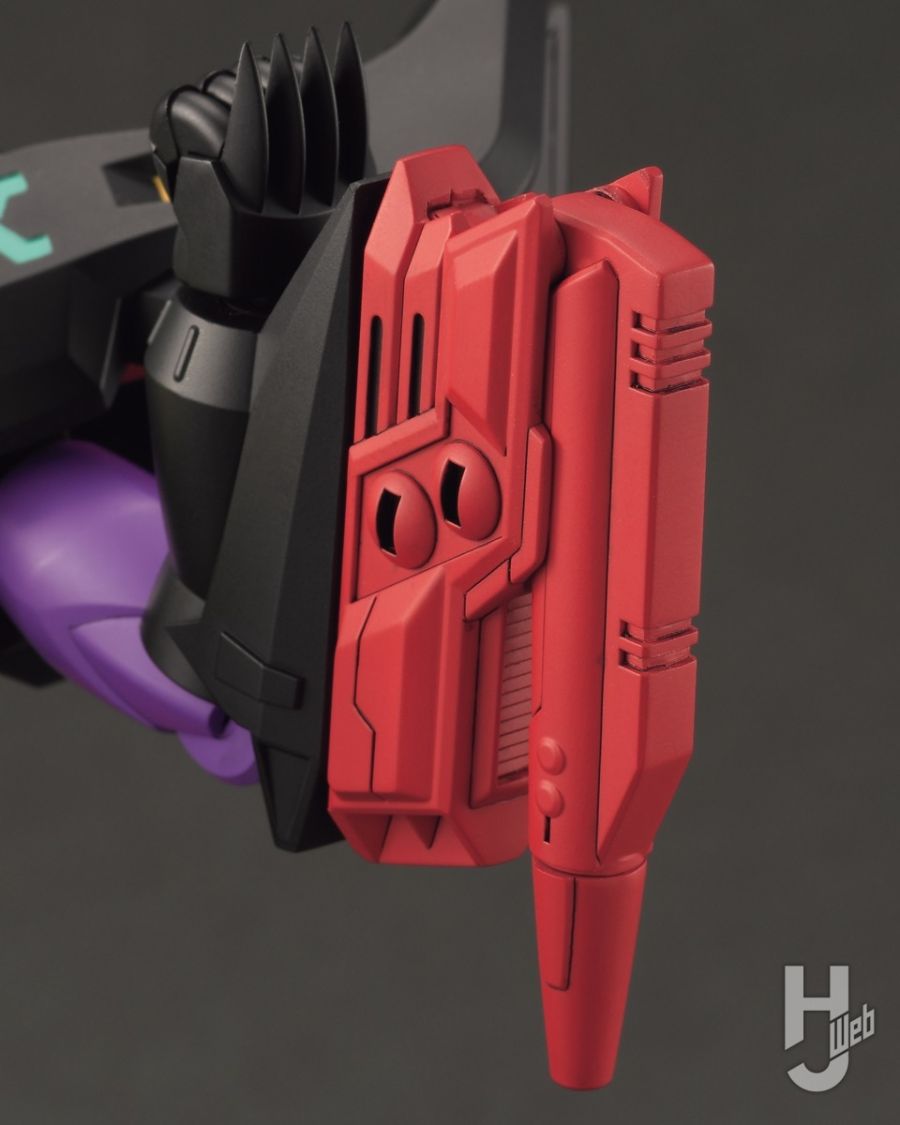

▲ 오른팔 개틀링 건은 측면의 함몰부에 파츠 분할선이 나오므로, 프라 페이퍼를 함몰부에 붙여 막는다

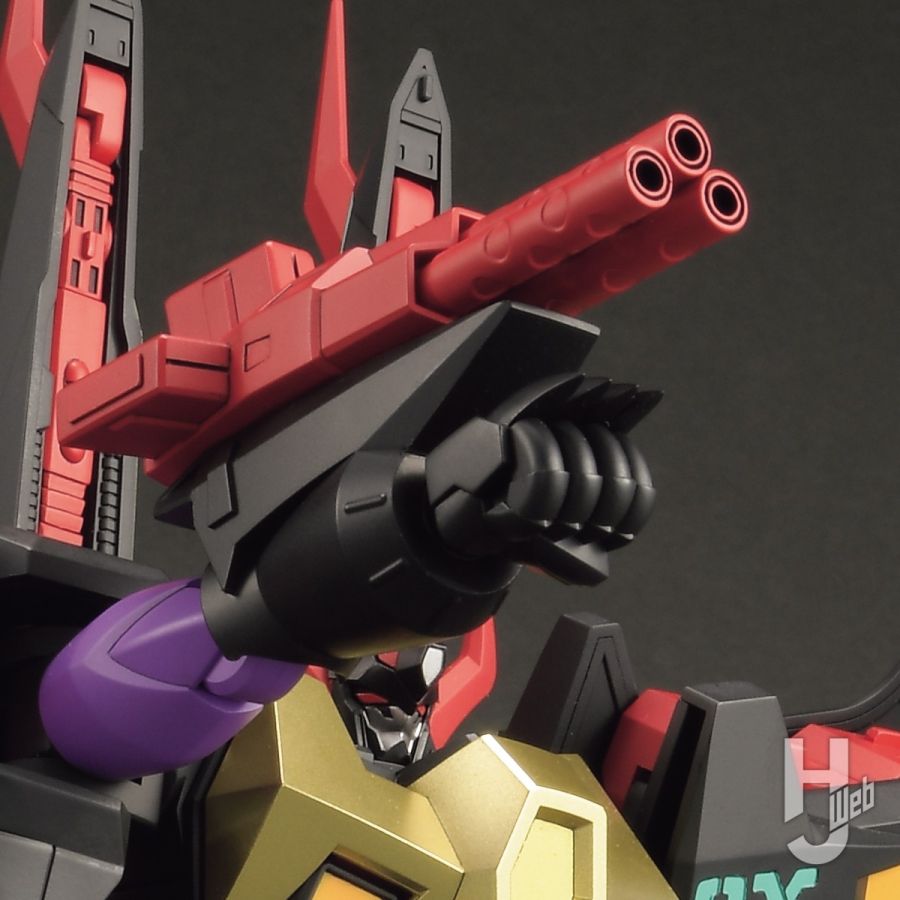

▲ 왼팔 레이저 건은 총신을 접을 수 있다

제노사이드 버스터

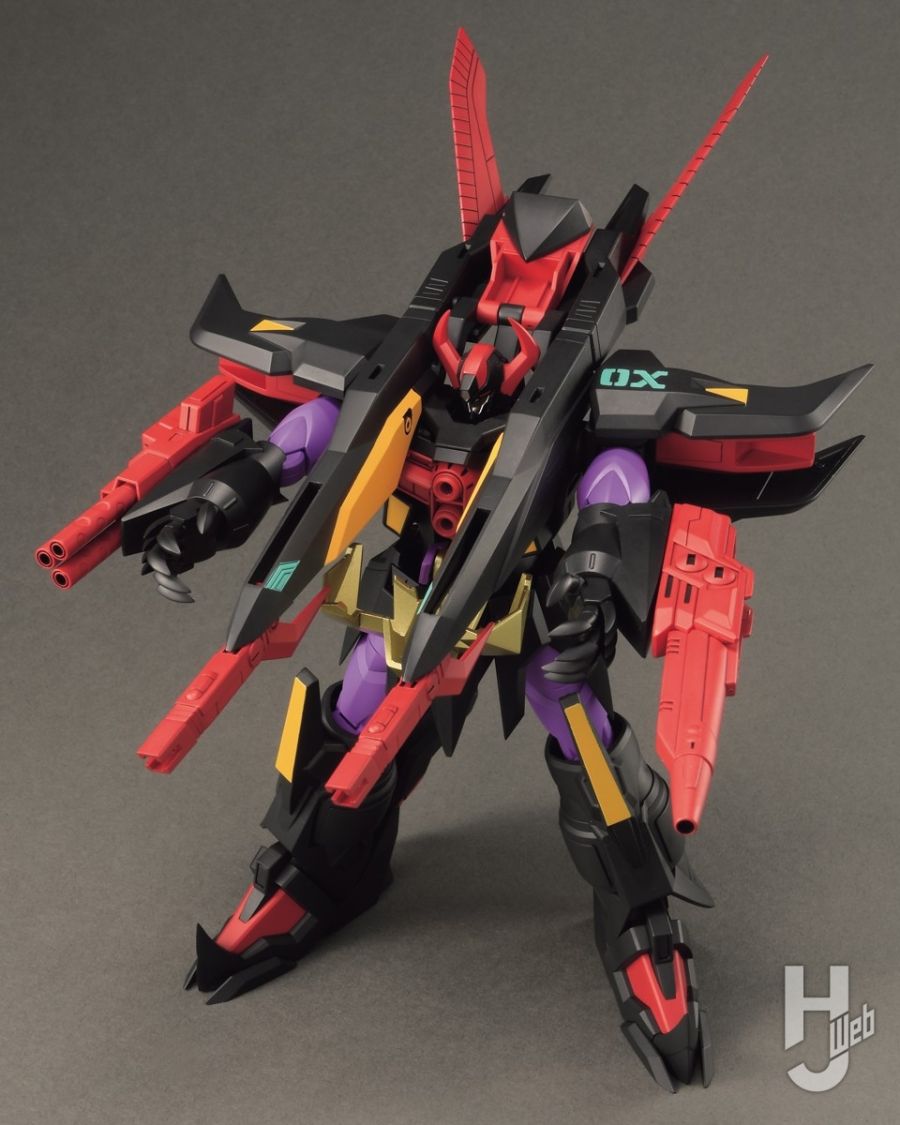

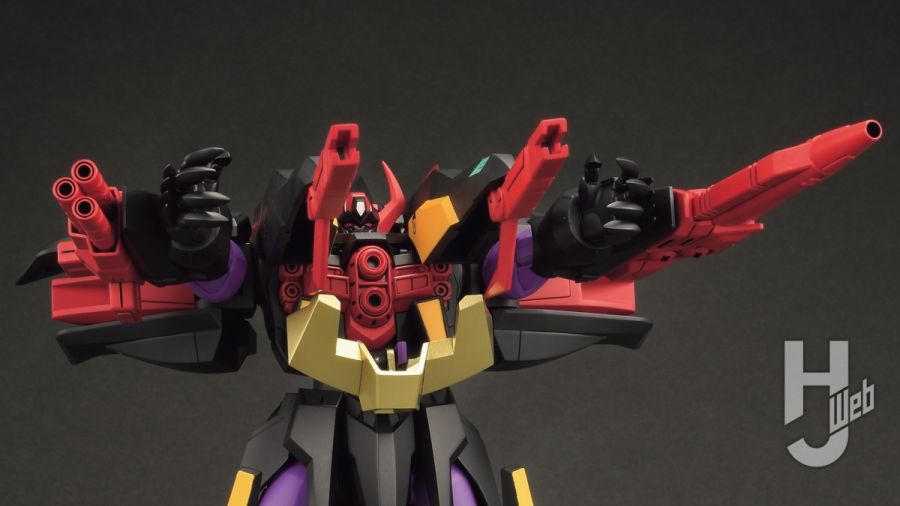

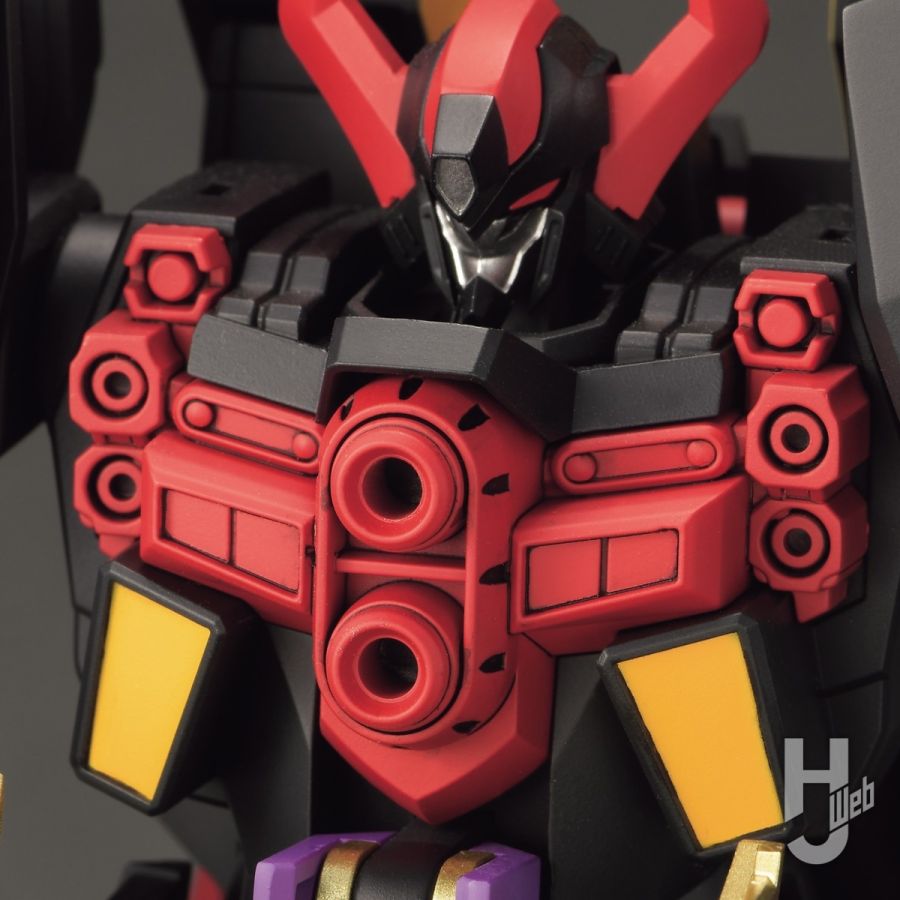

▲ 양손과 등부, 그리고 흉부의 포문을 일제히 발사하는 필살기 형태. 흉부 장갑 개폐와 등부 포문은 교체 없이 전개 가능 (머리만 한 번 분리하면 부드럽게 변형하기 쉽다)

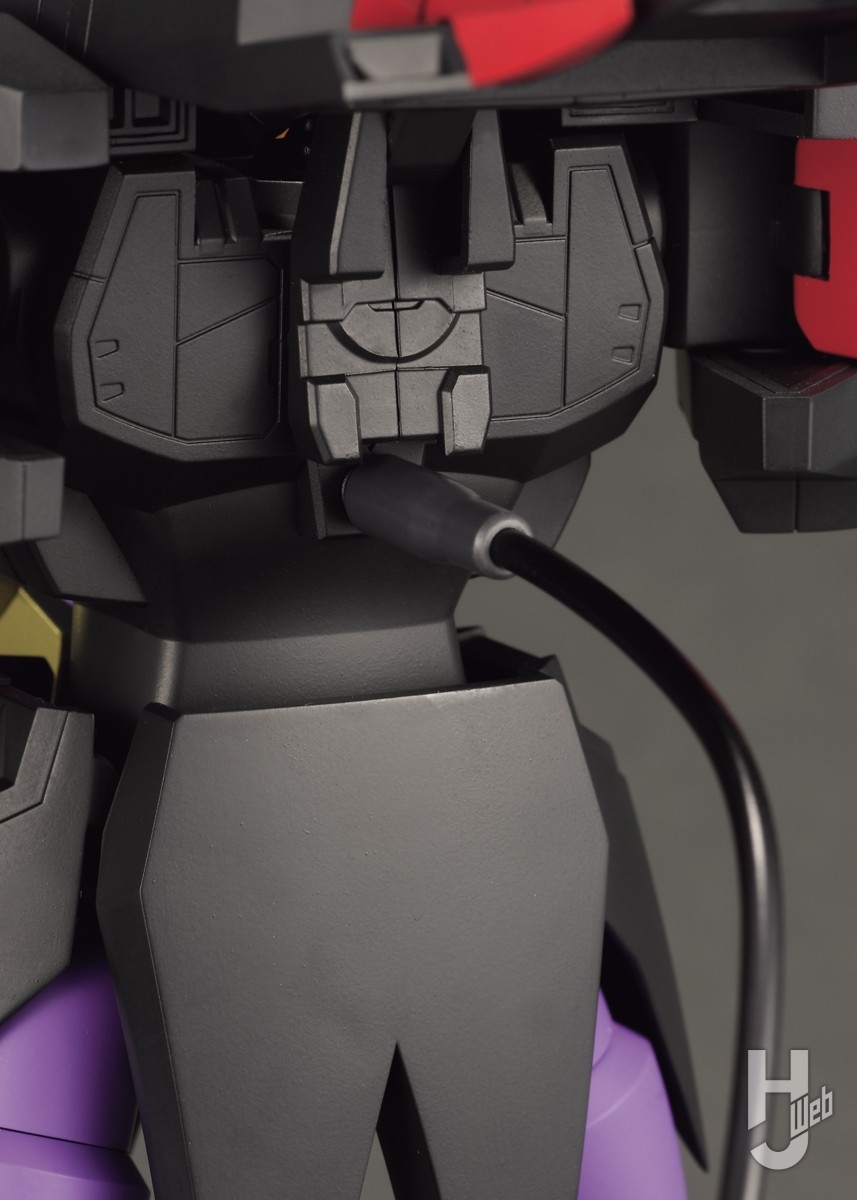

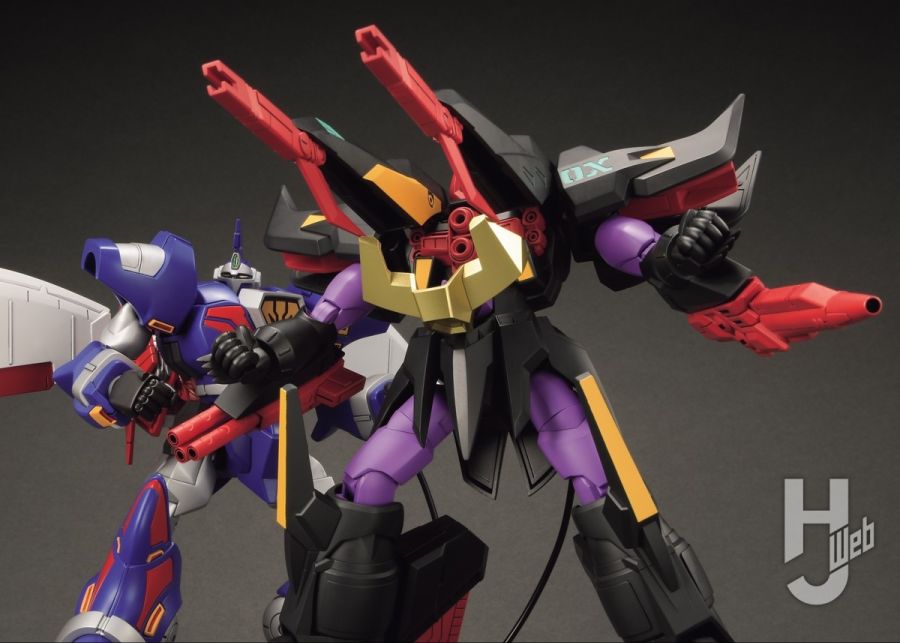

▲ 별매의 철인 28호 FX에 부속되는 케이블을 등에 접속하면, 2대 로봇의 에너지를 해방하는 최강기 「더블 파워 제노사이드 버스터」를 재현할 수 있다!

▲ 별매의 철인 28호 FX에 부속되는 케이블을 등에 접속하면, 2대 로봇의 에너지를 해방하는 최강기 「더블 파워 제노사이드 버스터」를 재현할 수 있다!



제트 모드

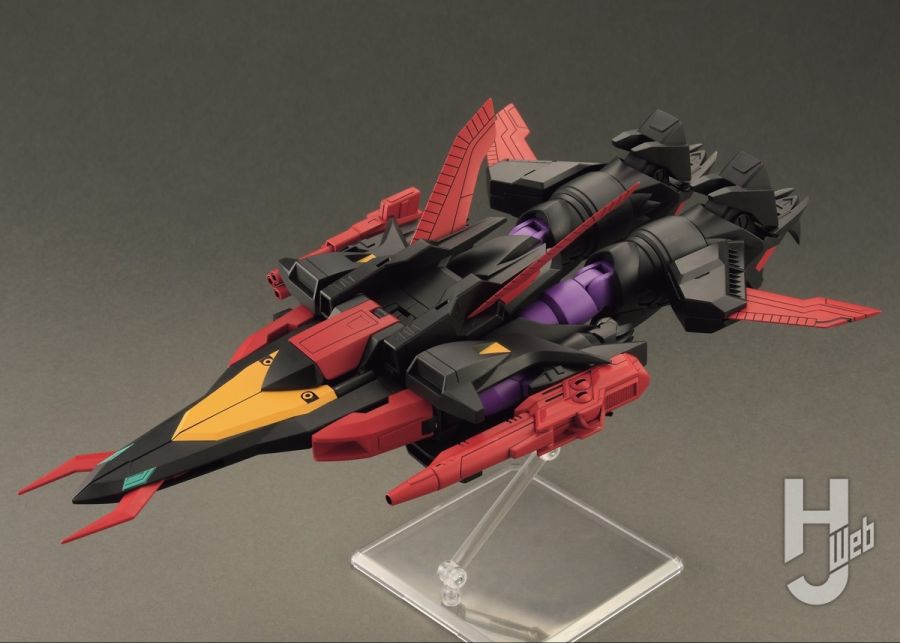

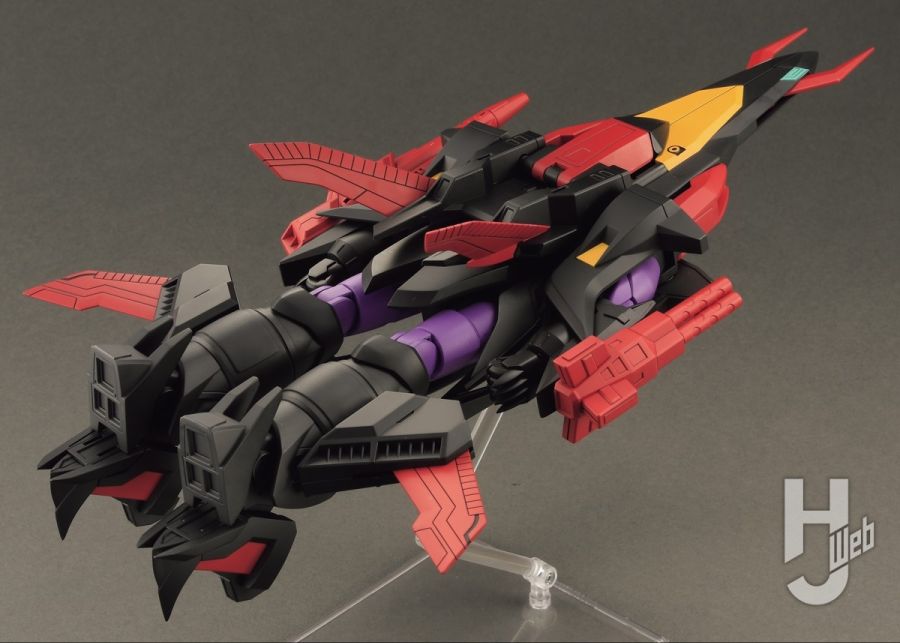

▲ 또한 교체없이 제트 모드로 변형! 기수나 종아리의 날개 기부 등에 락 기구가 있어, 파츠가 어긋나기 어렵고 안정적으로 디스플레이할 수 있는 등, 세심한 배려도 효력이 있다

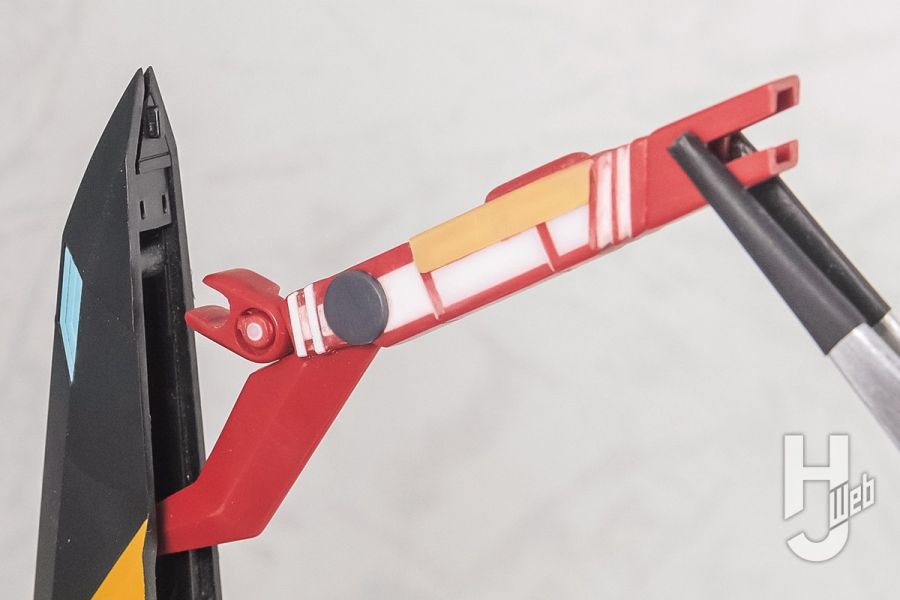

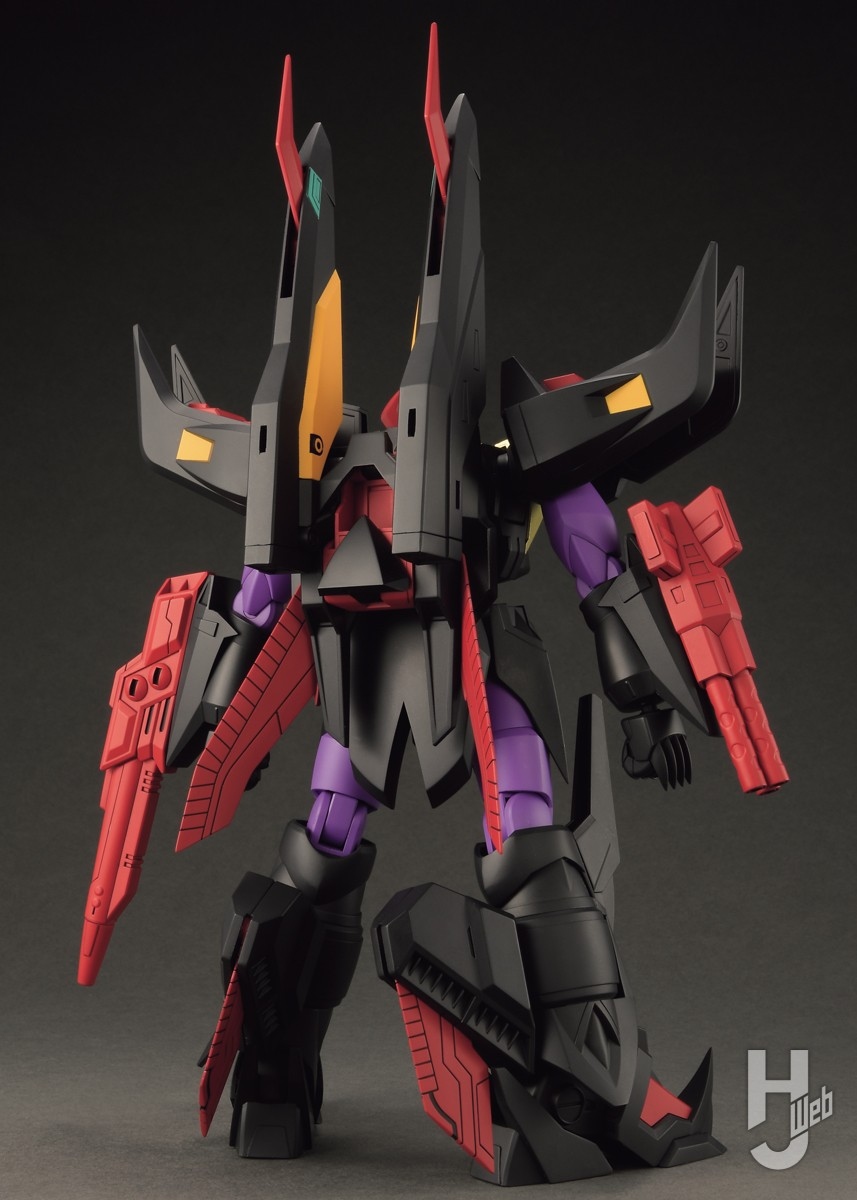

▲ 뒷면의 붉은 포신부 측면은 골다공증을 채운 후 프라판이나 프라봉으로 디테일을 복원. 기부로의 접속 축은, 베어링측을 C자로 컷하여 감합 조정 가공했다

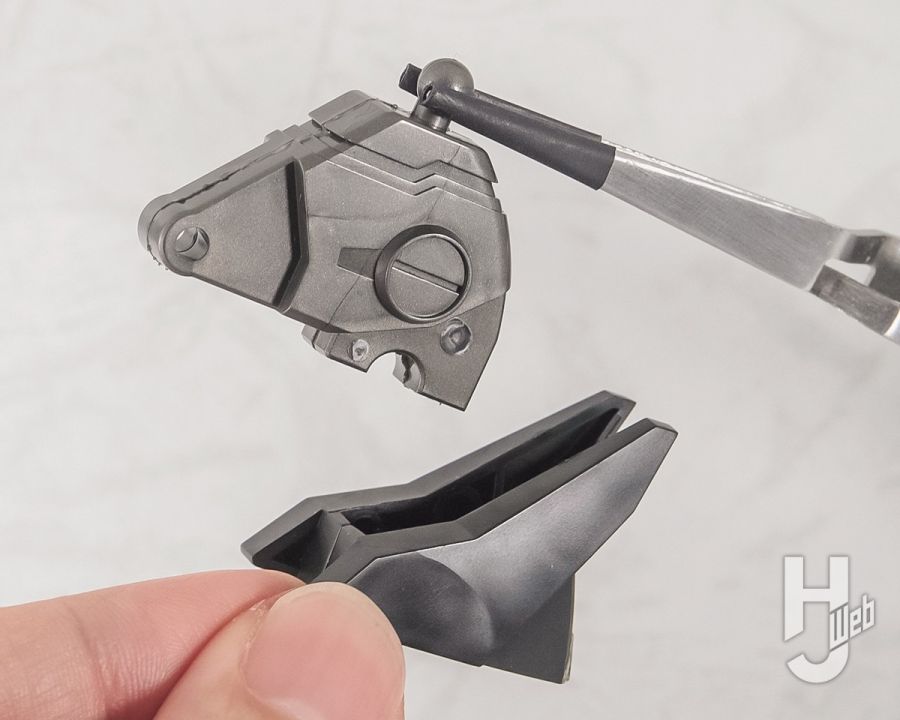

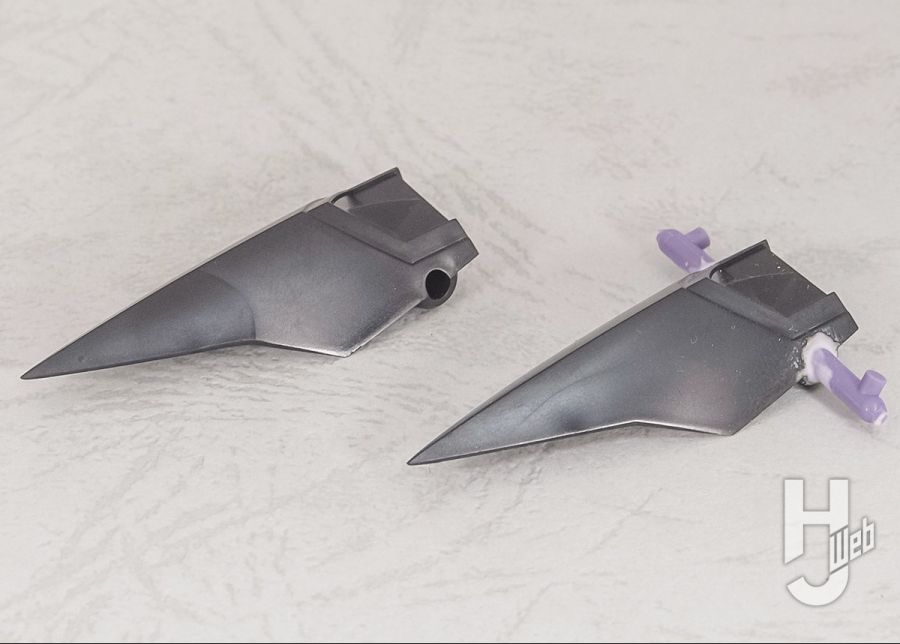

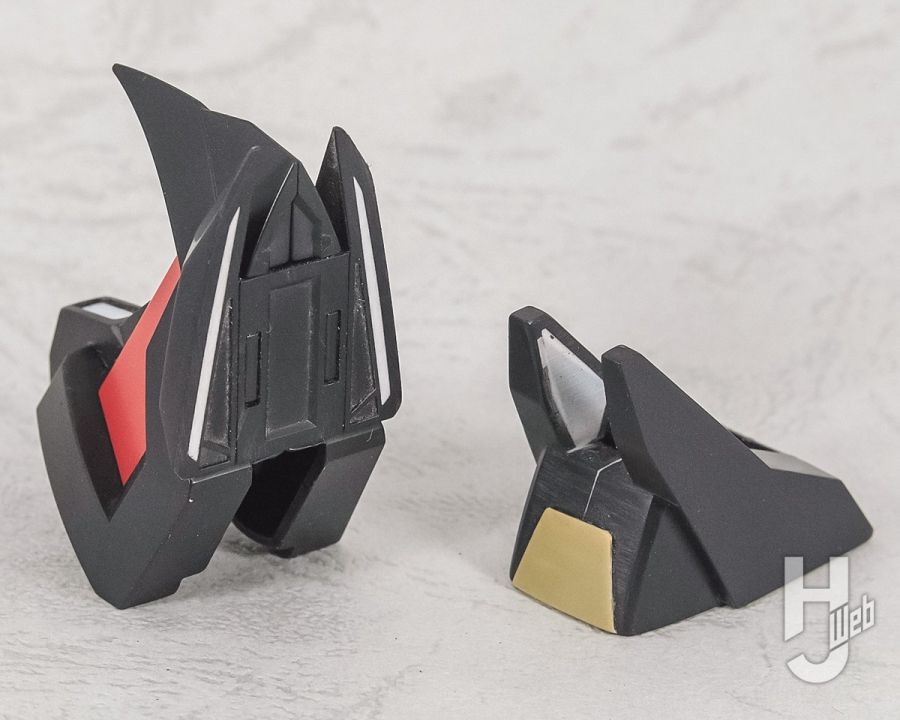

▲ 좌우 분할되어 있는 발뒤꿈치는, 접착 후에 접합선 위의 사다리꼴 몰드를 컷 → 프라판을 붙여 복원. 발목 기부로의 접속은 발목 측의 핀을 잘라내여 감합 조정 가능하게 했다

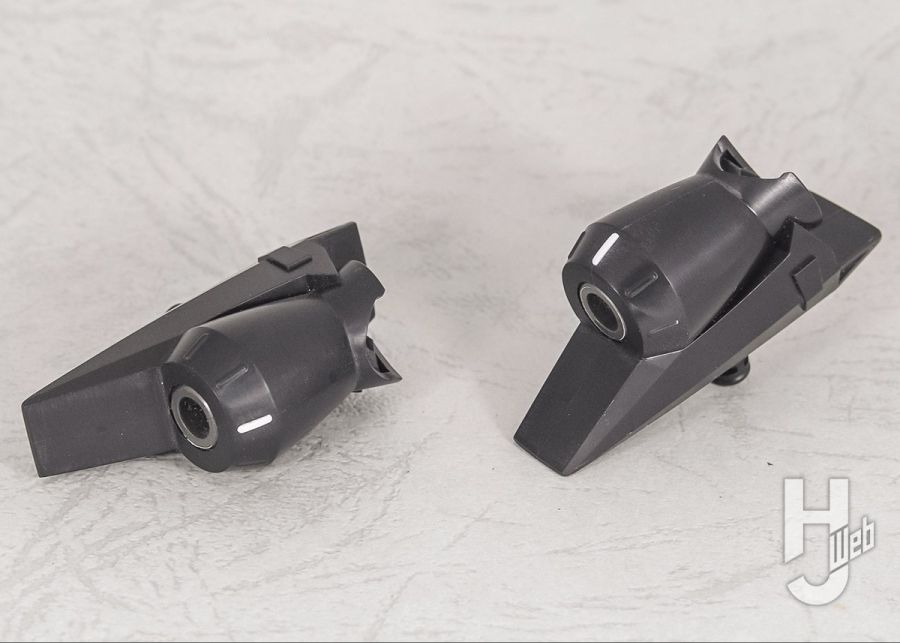

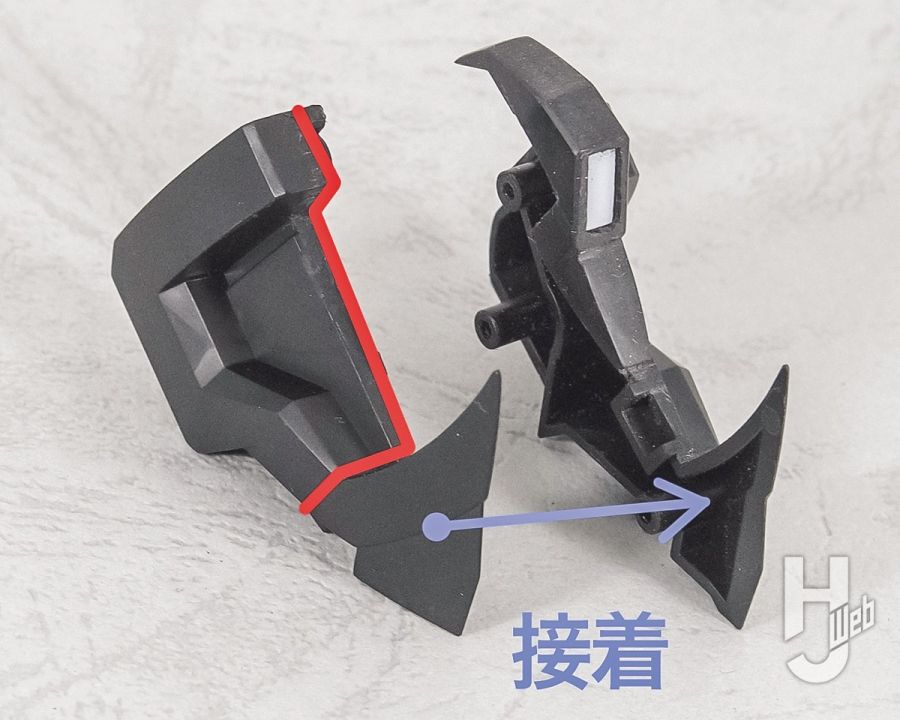

▲ 신발의 좌우의 접합선은 적색 선처럼 파트를 절단・접착해 접합선을 눈에 띄지 않게 했다. 장갑의 네모난 오목은 프라재로 덮개를 하고 있다

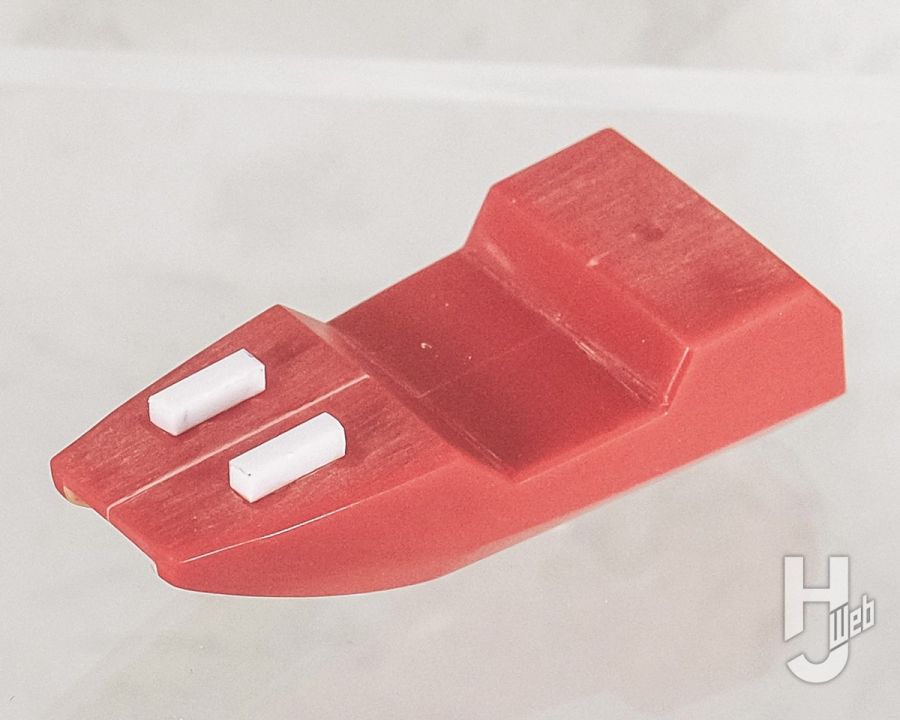

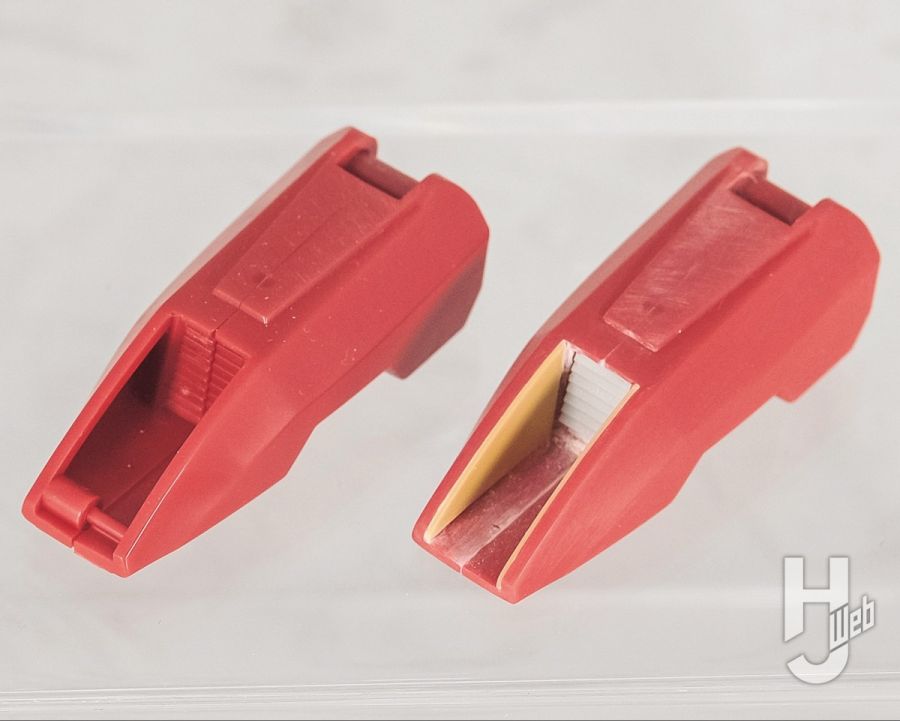

▲ 어깨의 붉은 부분은 내부에 공동이 눈에 띄므로 0.3mm 프라판을 붙여 중앙에서 분할된 덕트는 웨이브 몰드 플레이트 [1]로 대체했다. 그 반대편의 면에 있는, 약간 샤프함이 부족한 제트 모드용의 록 핀은 깎아내서 프라봉으로 자작했다

▲ 목 관절의 기부를 감합 조정 처리. 원으로 둘러싸인 부분을 자르면, 동체의 접착 후에 위에서 꽂을 수 있게 된다

▲ 허리 옆 아머의 가동부의 구멍은 적당한 런너를 찔러서 틈을 Mr.SSP로 채워 막았다

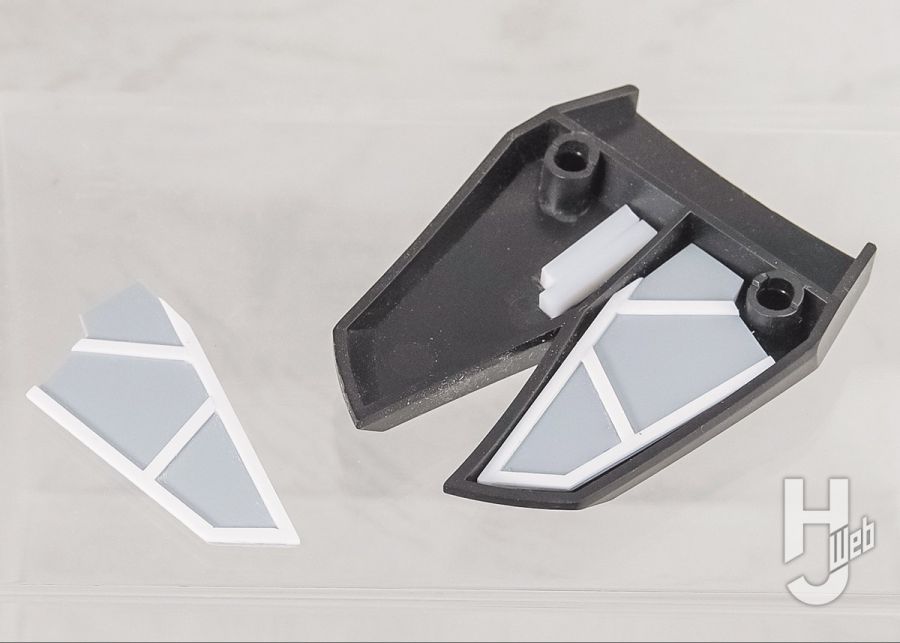

▲ 리어 아머의 안쪽에, 프라판으로 만든 뒷받침 파츠를 부착. 트러스 형상의 디자인은 어깨 내부의 디자인과 맞추고 있다

▲ 전완의 중앙의 볼록부는 한 번 깎아내고, 접합선 처리 후 프라봉으로 복원했다

▲ 종아리의 날개 수납부의 접합부는, 분할선을 단락해 몰드화하고 나서 중앙에 사다리꼴의 프라판을 붙이는 등 해 눈에 띄지 않게 했다

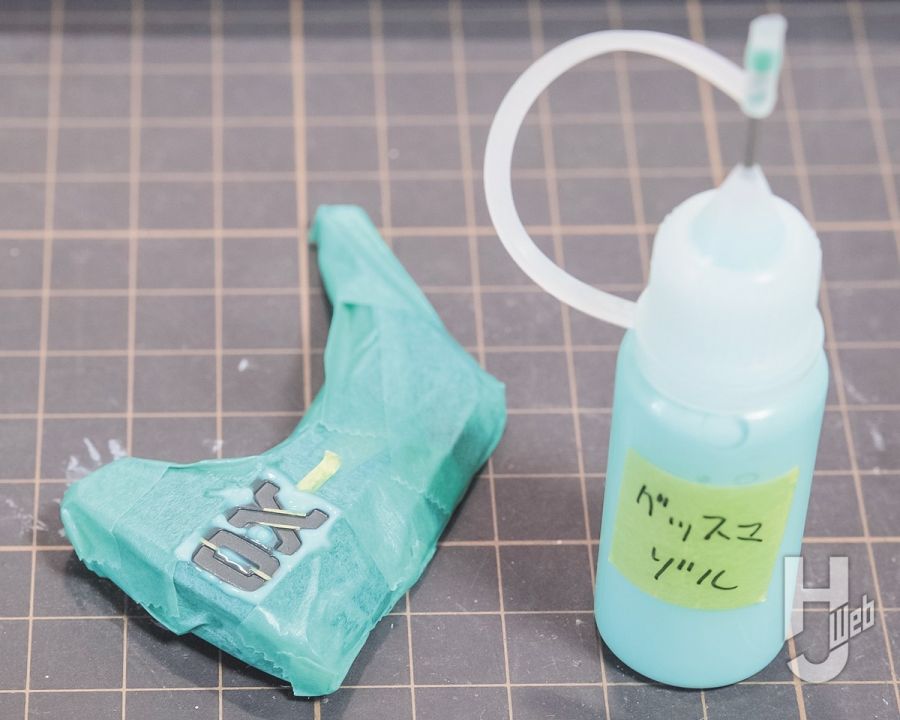

▲ 어깨의 「OX」 마크는 도색 마감이지만, 작례는 마스킹 졸과 잘게 썬 마스킹 테이프를 구사해 다시 칠해, 발색을 높였다





　대망의 FX판 블랙 옥스는, 화려한 성형색과 도장제 파츠의 채용에 의해 미도색으로도 색분할이 완벽!　또한 제트 모드와 제노사이드 버스터 상태도 교체없이 변형 가능하고 놀기 쉬운 사양으로 되어 있습니다.

■ 덮쳐드는 접합선과 골다공증
　제작 용이성 대신, 대부분의 블록의 분할이 중앙 분할 & 다른 색의 파츠를 끼워넣는 구성. 또 대담한 골다공증도 드문드문. 그래서 처리 방법을 생각해 보았습니다. 머리 뿔의 뒷면, 뒤꿈치 안쪽, 발바닥, 등부 프레임의 골다공증은, 프라재나 순간 접착 퍼티로 채웠었습니다. 머리의 전후 분할은 거의 보이지 않아서 무시해 버렸습니다.
　등부 포문이나 어깨의 붉은 파츠 등의 끼워넣는 구조로 되어 있는 가동부는, 가동 축의 받침 측을 C자에 컷해 감합 조정. 관절에는 ABS 소재가 사용되고 있으므로, ABS에 대응한 보크스의 신작 플로우 시멘트를 사용해 처리했습니다.
　발목이나 빔포 등에 1mm의 오목이 많이 있으므로, 장인 견기의 「우노 1×1」이라고 하는 1mm 폭의 줄을 다용하는 것으로 편하게 처리할 수 있었습니다.

■ 클리어런스
　팔꿈치 관절은 긁히기 쉽다 ＋ ABS제로 도색이 벗겨지기 쉬우므로, 도색 후에 상완의 안쪽을 깎아 도막의 두께를 지우고 나서 도막 보호용의 모델링 왁스를 도포. 마찬가지로, 어깨의 붉은 부분의 볼록부나, 등부 포문의 붉은 포신부 등도 간섭하기 쉬우므로 모델링 왁스를 발라 두었습니다.

■ 도색
　애니메이션의 인상 그대로, 굳이 배색은 심플하게. 관절을 보라색으로 하고 있는 것이 애니메이션 준거의 고집입니다. 열심히 처리해봤지만, 척척 움직여 놀 경우에는 처리하는 부위를 조립하거나 부분 도색으로 마무리하는 것이 무난하네요 (쓴웃음). 그 때에 이쪽의 기사가 참고가 되면 좋겠습니다.
흑색 = 프레임 암즈 걸즈 컬러 이너 블랙
레드 = 갈리안 컬러 펀처 레드（２）
오렌지 = NAZCA 만다린 옐로우
보라색 = 에반게리온 컬러 에바 퍼플
금색 = 본 페인트 Maximum 샤인 골드
어깨 마크 = 보톰즈 컬러 코발트 그린
은색 = SM208번 슈퍼 두랄루민
눈 = 상기 적색 → 가이아 컬러 형광 핑크
가슴 발광부 = 가이아 컬러 형광 옐로우 + 동 형광 오렌지
금은 이외의 탑 코트 = 슈퍼 스무스 클리어 무광

굿 스마일 컴퍼니 논 스케일 플라스틱 키트 “MODEROID”

블랙 옥스 (철인 29호 OX)

제작・글 ／ 이타미테크

MODEROID 블랙 옥스 (철인 29호 OX)
● 발매원 ／ 굿 스마일 컴퍼니 ● 8800엔, 발매 중 ● 약 17cm ● 프라 키트
