[H/W] Buildzoid의 RX 9070XT 니트로 분석

[류오동]

(바쁘신 분들은 맨앞 1분, 맨 뒤 1분만 보세요)

1. 5090이랑 4090에서 문제가 됐던 Current Balancing 문제를 똑같이 갖고 있는 PCB 레이아웃임.

2. 12VHPWR의 12v 핀 6개가 사실상 통짜 1개나 마찬가지라서 어느 핀 하나만 문제가 생겨도 바로 몰빵엔딩난다.

3. 물론 전력 자체가 5090이나 4090보다 한참 덜하므로 얘네만큼 개나소나 터져나가지는 않을 것.

4. 요즘 보면 파워서플라이 쪽에 저항이나 센서를 단다던가 하는 얘기 나오는데 근본적인 해결법 아니다. 오히려 효율, 성능만 나빠짐.

5. 그렇게 논란이 됐는데 불구하고 얘조차 진짜 아무 조치도 안하고 그냥 대충 설계했다. 걍 8핀 쓰는 다른 제품들 사라.

출처 : https://www.youtube.com/watch?v=2HjnByG7AXY

[구려]

9070xt에서는 최상위기종 2종류가 12vhpwr사용하던데, 오히려 8핀x2쓰는 중급기가 더 인기있을수도...

[TopSpoiler]

답은 48V 도입이다

[i넘버원]

천재

[Kerty]

정확하게 오답임. 되려 더 불남

[춘리]

믿고쓰는 사파이어가 아니라 잠재적 폭탄인가...

[류오동]

12v 퓨즈가 2way로 분할된 건 그나마 맘에 든다고 합니다.(엔비디아는 큰 용량으로 1way)과전류 대처엔 그나마 낫다고.

근데 어차피 본문의 1번 문제점이 그대로기 때문에 결국 별로라네요.

[핑크삭스]

애즈락만 믿고간다

[요리안네책]

아 그걸 개선 안하고왔다라;

[BooB]

350와트를 써도 슬롯으로 150와트 공급하고 남는 200와트를 공급하는거라서 4090이나 5090 처럼 500와트 이상 끌어쓰지 않으니 위험은 훨씬 없슴.. 4070ti 는 단자 사고가 거의 없었던것과 동일하게 보면 됨

[류오동]

PCIE 슬롯은 최대 75W구요.

그리고 그마저도 무전원 카드가 아닌 이상 어지간해선 그거 반절 수준도 채 안 쓰는 경우가 많습니다.

[류오동]

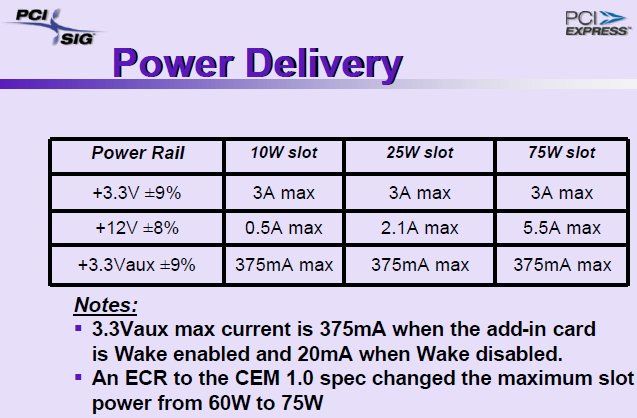

PCIE 4.0 발표 초창기에 그런 루머가 퍼져서 아직도 슬롯만으로 150 300w 공급할 수 있다고 오해하는 분들이 많은데, PCI SIG의 CEM이랑 인텔의 ATX 표준은 여전히 75W가 맥스입니다.

이마저도 글카가 쓰는 순수 12v는 66W구요.

[루리웹-5195249638]

슬롯으로 75와트 이상 쓰면 글카 고장납니다. rx480처럼... 그래서 대부분 슬롯으로는 50정도 먹고 나머지 보조전원으로 125 8핀으로 받습니다. 그래서 tdp 300와트는 보조전원 8핀 3개이상입니다. 250와트 짜리도 8핀 2개입니다. 뭔가 잘못알고 계십니다.

[루리웹-5195249638]

66와트도 위험해서 보통 50정도 아닌가요?? 아무튼 잘못알고 계시는들 많아요..

[NeSidult]

정말 잘 몰라서 질문드리는데 저 9070xt 자체가 결함이 있다는 건가요 아니면 니트로 이 시리즈가 문제가 있다는건가요?

[류오동]

니트로는 그 말 많은 12VHPWR 커넥터를 썼습니다. 그거 얘기에요.

다른 제품들은 기존 8핀을 썼구요.

[PlusXtra]

기판 설계요

[F0xxK]

설계상 니트로 그래픽카드 pcb 12vhpwr 커넥터 설계도 전류가 한쪽 핀으로 과하게 흐르지 않도록 분배하는 설계가 전혀 없다는게 문제임

이 건은 4000/5000번대 시리즈도 동일한데 4090/5090 처럼 과하게 사용하지 않아서 그나마 나을 수도 있다는 얘기임

[류오동]

https://quasarzone.com/bbs/qf_vga/views/6274502

https://quasarzone.com/bbs/qf_vga/views/6253406

이거 2개랑 같이 보시면 됩니다.

[NeSidult]

자세한 답변 진심으로 감사합니다.

[FC부터 PS6까지]

XFX가 좋은듯요

[류오동]

대신 얘네는 가격을 어마무시하게 받아먹죠.

[570i ELS]

아 씨 디자인 때문에 사파이어 니트로 플러스 노리고 있었는데

[으냐양]

9070xt 판매시작이 언제부터인가요?

[삶은치킨]

이거 존나 이뻐서 살랬더니 ㅠㅠ

[A9OAA3B]

같은 문제를 계속 반복하는거 보면 저렇게 설계해야마ㄴ 하는 이유가 있나보죠?

[오레노피코]

휴대폰 제조사들이 SD슬롯이나 이어폰 단자 하나씩 없앤것과 비슷하지 않을까요? 8핀단자 2개 3개씩 자꾸 늘어날수록 공간늘어나고 제조단가가 늘어나니 단순화 하고싶겠죠

[Ephemeral]

일단 단자 수 늘어나는 거 자체도 단가/공간 문제가 있고 해서
PCIE 5.0규격으로 새로 제정한 것이고, PCIE 5.0을 쓰는 이상 12v2x6핀을 쓰는게 맞죠... (즉, 표준임)
다만 그 12v2x6핀을 쓰는 건 좋은데 거기서도 또 원가절감을 해서 위험성을 만든단 거죠..

[FC부터 PS6까지]

답은 XFX다

[비구름210]

12v6 는 사라져야 하는 결함품.

[FLAWLESS빅토리]

국내는 대다수 니트로를 구입할건데
레드데빌이나 다른 제품을 알아봐야될듯

[초록물고기]

그래도 as가 이 바닥에선 지존급인 이엠텍인지라 부담은 좀 덜하다고 할 수 잇습니다
