충전을 안한지도 년단위가 넘은 PSP를 꺼내서
전부터 해보고 싶었던 짓을 해봤습니다.
[충전단자 마이크로USB로 바꾸기]
여기저기 찾아보니 이미 작업을 해보신 분들
기록이 있어서 쉬웠습니다.
선배님들의 정보를 보니 PSP는 원래 5V로 충전해서
기존 단자를 떼어내고 마이크로 USB단자로 교체하기만 하면
일반 휴대폰 충전기로 즉시 충전이 가능하다는 귀한정보.
해서 구매한 준비물

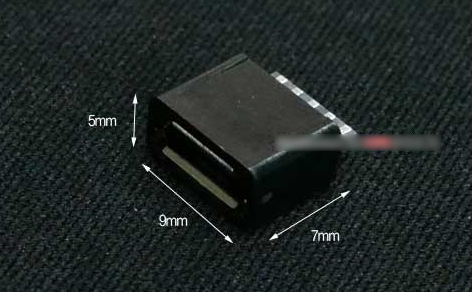

마이크로 5핀 암컷 단자 400원 (배송료 2500원)
+집에 굴러다니는 전선 얇은거
작업한 방식은
1. 배터리, 메모리카드를 뺀 후 PSP 외부 나사 5개를 따서 뚜껑을 열고
충전단자를 고정한 나사를 뺀 뒤 기판과 액정뒷판을 살짝 벌려서 충전단자를 분리.
2. 충전단자의 노란 부분을 잘라버림
길이를 한 번 대보고 양 쪽다 5mm쯤(?) 연장.
3. 빨간색 까만색 구분해서 마이크로USB 단자에 납땜.
4. 기본 원형이던 단자 입구를 마이크로 USB모양에 맞게
네모로 따내고 PSP본체 프레임에 단자 접착.
(단자 위 원형으로 빈부분은 나중에 믹스&픽스 하나 사서 대충 메우고 매직 칠할 예정...)
5. 충전 배선 다시 액정 살짝 벌려서 결합후
조립은 분해의 역순
성공인지 실패인지 두근두근하며 휴대폰 충전기를 꼽았는데 다행히 잘 됩니다.

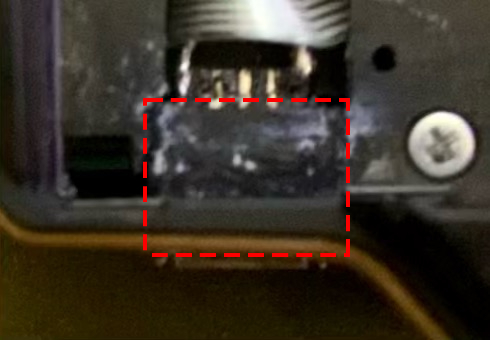

단자 접착할때 높이를 테두리 금색라인에 맞췄는데
해놓고 보니까 금색라인이 아니라 1mm쯤 더 깊이 넣어서 본체 라인에 맟출껄 하는 생각이 들었으나
다시 뜯기 싫어서 이대로 쓰는걸로...
봐주셔서 감사합니다.
(IP보기클릭)125.129.***.***
(IP보기클릭)119.196.***.***
타입 C도 알아보긴 했는데 암놈 소켓이 5핀처럼 하우징까지 있는 녀석이 없는데다 가격도 비싸고 납댐구조도 훨신 복잡하더라구요 거기에 C타입은 버전이니 세대니 구분도 있어서 살짝 알아보고 바로 포기했습니다 5핀이 더 작기도 하고 난이도도 응애난이도 인데다 400원이라는 잇점이 커서 다른분들도 5핀으로 하는듯 합니다 | 20.12.21 02:04 | |
(IP보기클릭)125.202.***.***
(IP보기클릭)119.196.***.***
몇 일 써보다 못참고 단자를 좀 더 안으로 넣는 것과 함께 몇 가지 추가작업을 했습니다...
(IP보기클릭)119.196.***.***
확실히 들어가니 더 깔끔해 보이긴 합니다... | 20.12.22 22:58 | |
