늦어서 미안합니다. 단계적으로 조립과정을 촬영해주고 싶은데, 지금 사정이 여의치 않네요.
급히 촬영후 휴대폰으로 올립니다.

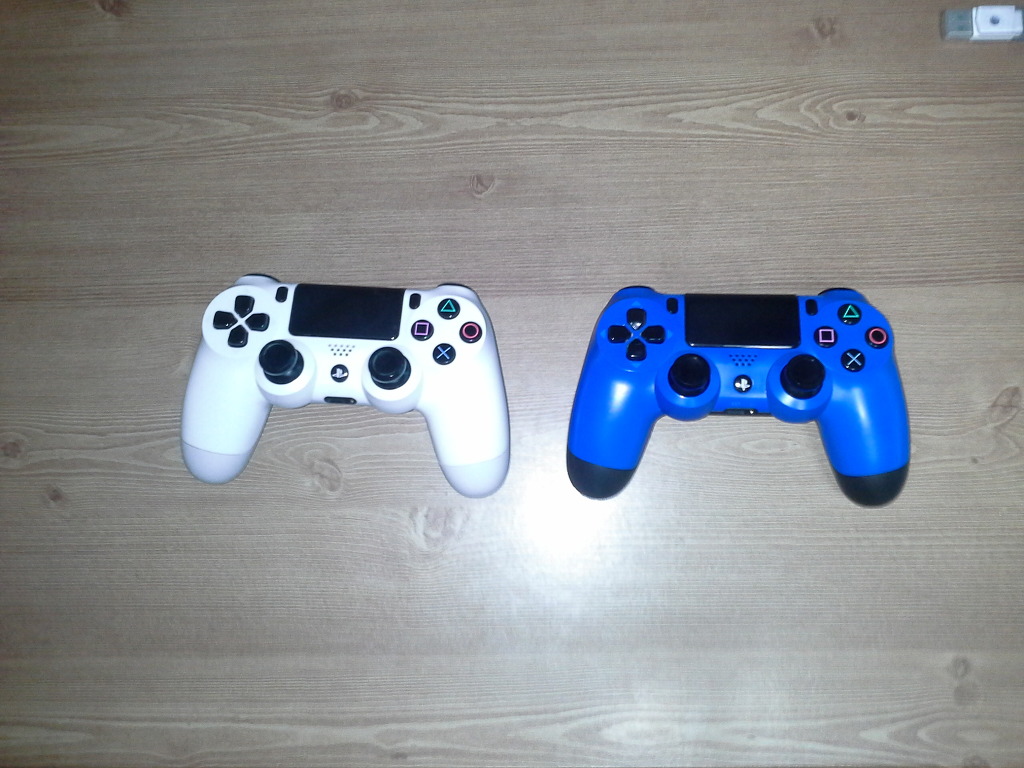

#좌: 2015년 5월 생산품. #우: 2014년 12월 생산품.

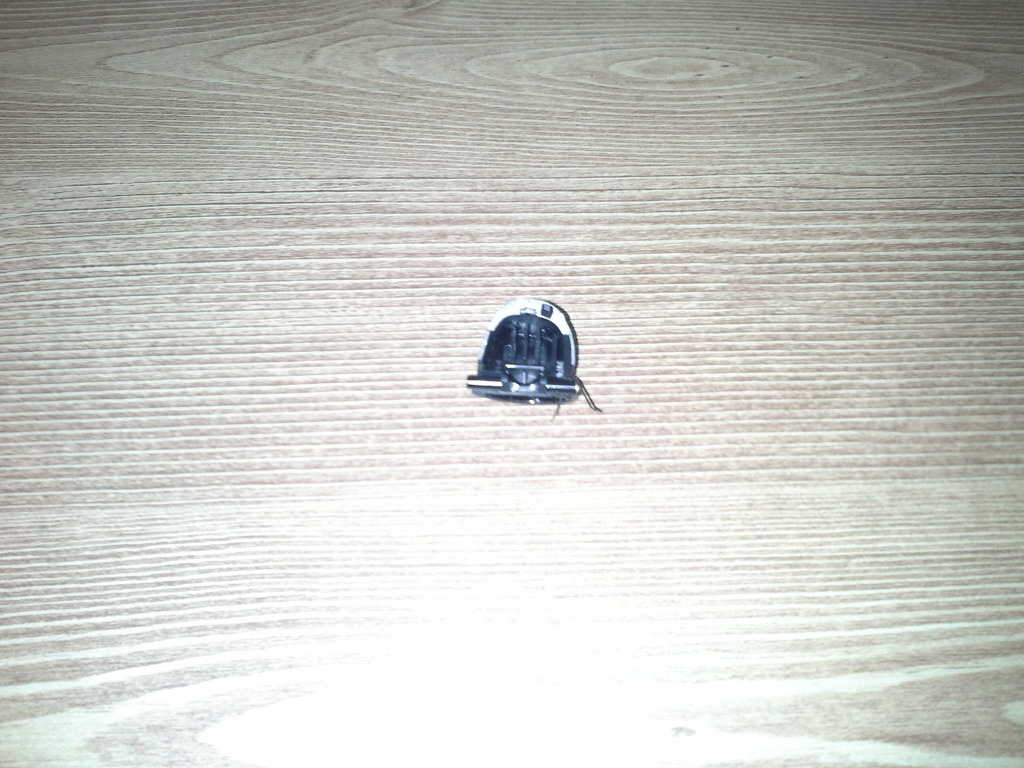

#먼저 2015년 제품의 하우징을 분해해봤습니다.

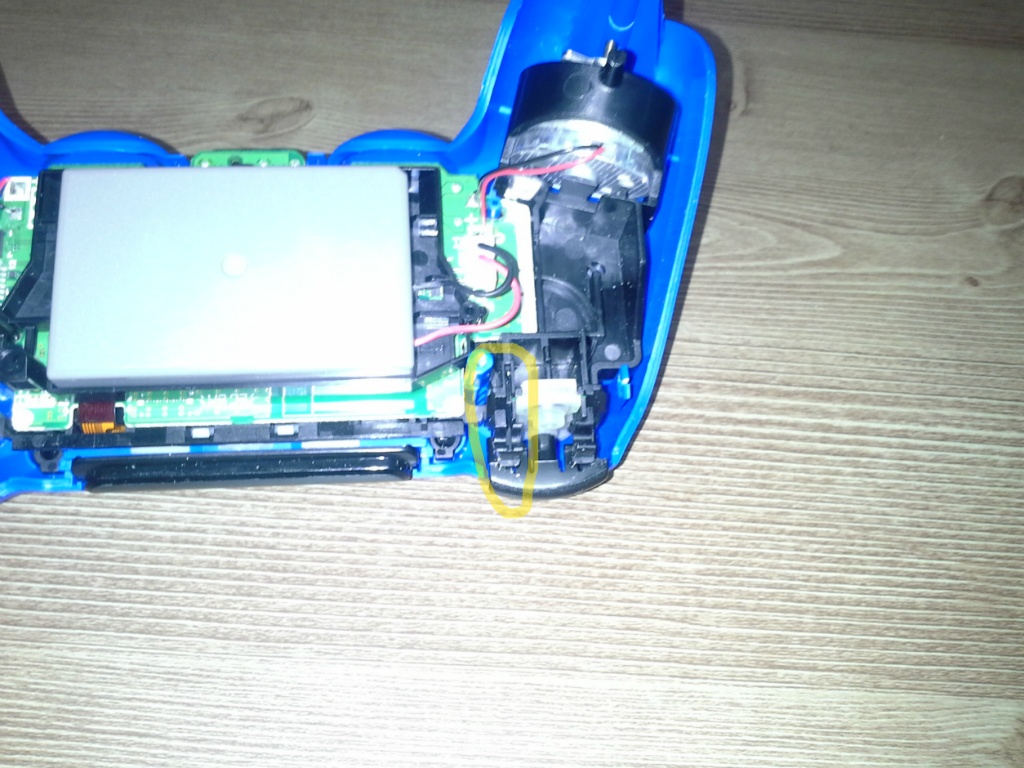

#동그라미 표시한곳에 스프링을 먼저 걸쳐야 합니다. 스프링 걸쇠는 원형 걸쇠가 아니라 직사각형 걸쇠입니다.
사진을 잘 보시고 확실한 위치를 파악하세요.

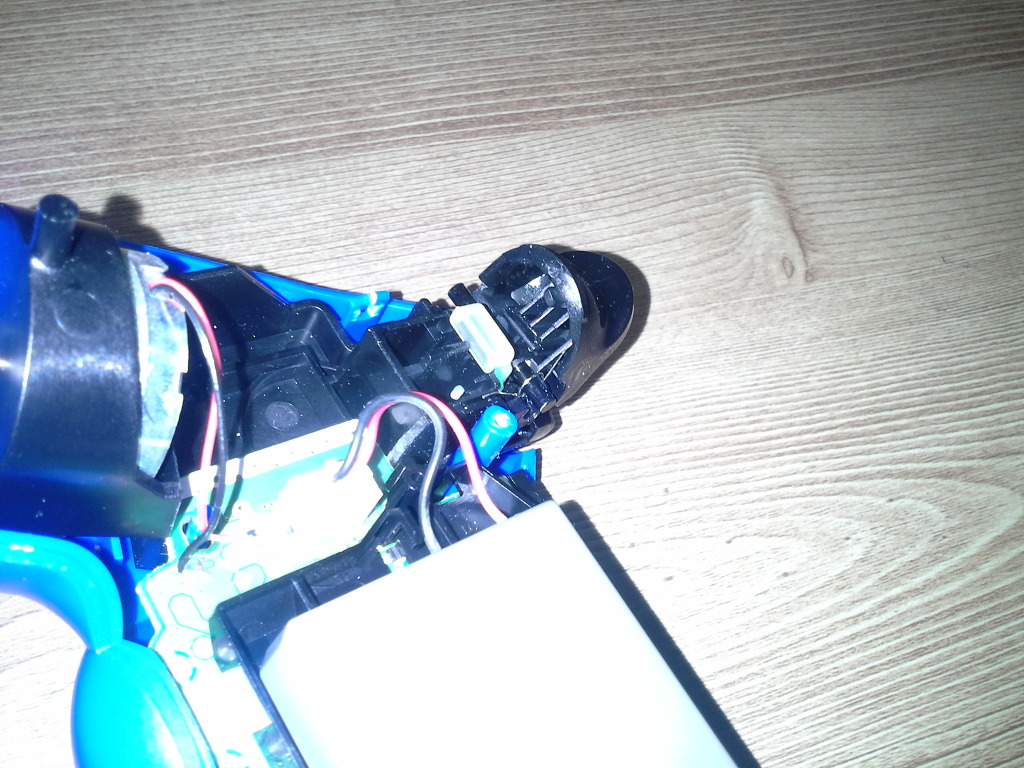

#스프링 결합 모습. 신형은 스프링을 끼워 넣을때 스프링을 접어서 체결해야 하기 때문에 다소 어렵습니다.
조립시 튕겨나가지 않게 조심하세요.
그리고 스프링은 한번 조립하면 튕겨 나가지 않으니까 이 위에 트리거를 그냥 얹듯이 끼워 넣으면 됩니다.
#다음은 2014년 제품 조립법.#

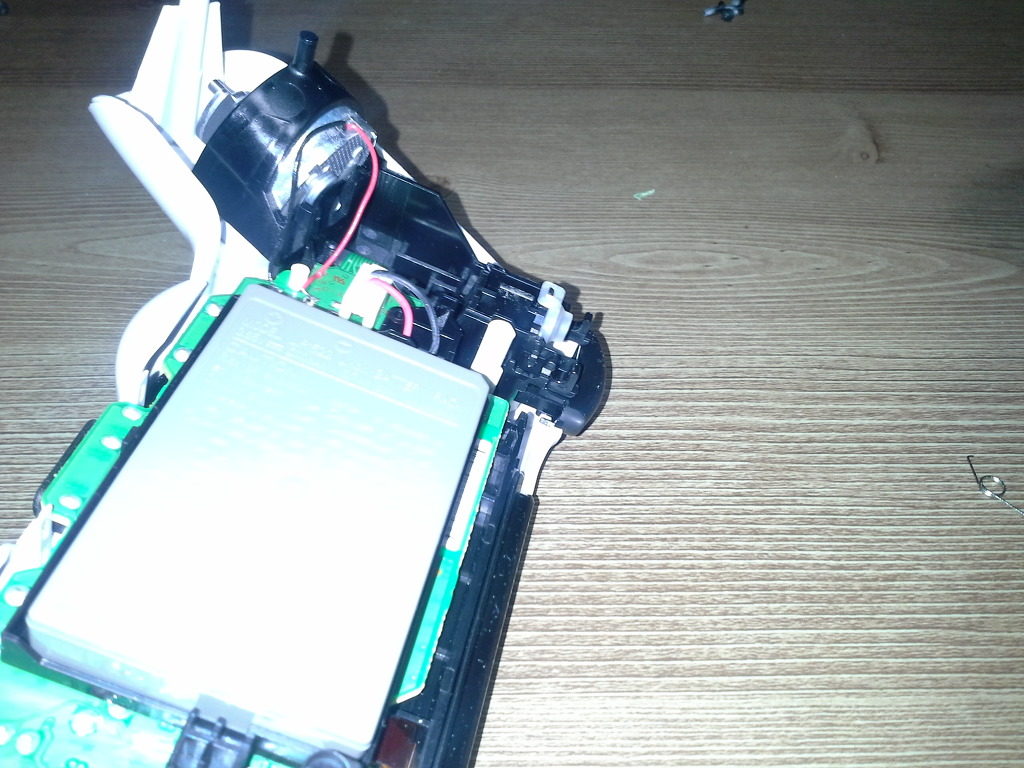

#2014년 제품은 트리거에 스프링을 먼저 걸쳐야 합니다.

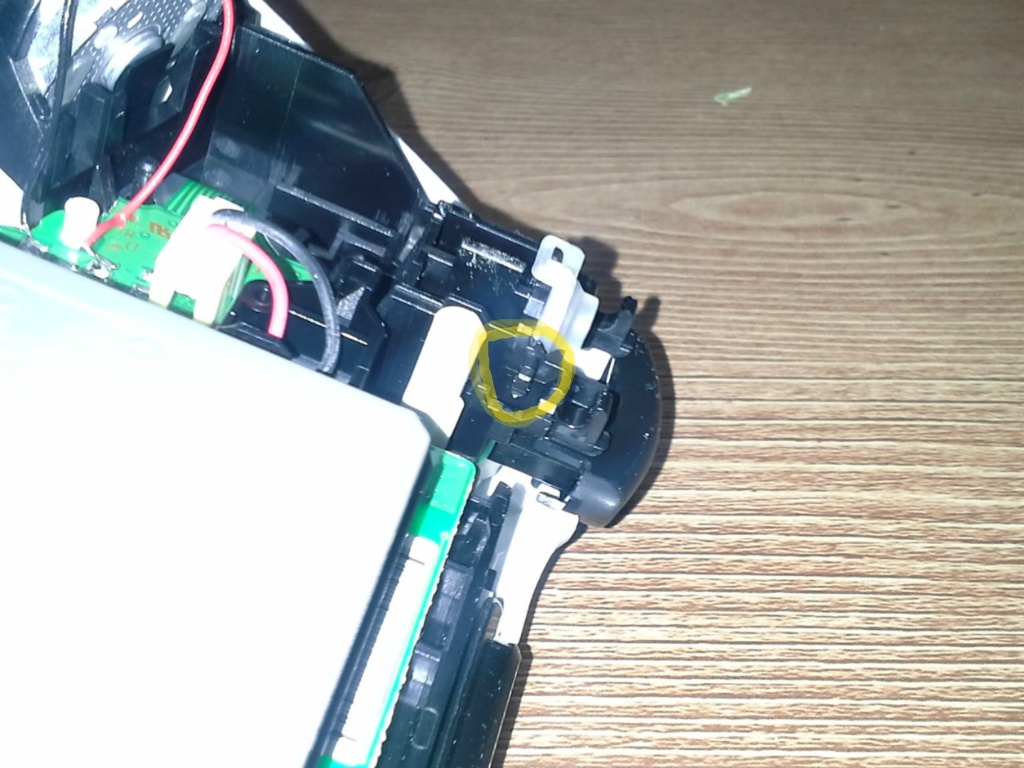

#표시된 부분을 보시면 길쭉한 홈이 있습니다. 그쪽에 스프링이 안착이 됩니다.
#트리거를 조립하면 자연스럽게 홈에 안착이 됩니다.
만약 그렇지 않을경우 볼펜이나 샤프로 스프링을 홈 쪽으로 밀어 넣으세요.
조립 하신후 사진과 비교해보세요.
그리고 2014년 제품과 2015년의 듀얼쇼크4의 트리거는 호환이 되는 부품이 아니기 때문에,
2015년 트리거에는 2014년 제품처럼 스프링을 걸수가 없습니다.
마찬가지로 2014년 제품에는 2015년 제품처럼 트리커 모듈 하우징에 스프링 걸쇠가 없습니다.
이걸론 설명이 부족하시면 추후 다시 요청을 하시면 단계적으로 사진을 올려드릴게요.
그럼 수고하세요.
