안녕하세요. 네모박스입니다.

아카데미 포터2 프레임을 디테일업하느라 정말 오랜만에 사진을 올리네요.

사람의 욕심이란....

프레임 디테일업 시작할때 간단하게 움직일수만 있게 하려고 했는데....

개조하면서 사진을 찾아보다보면 그옆에 디테일이 눈에 들어오고

디테일업을 하고보면 그옆에 또다른 디테일을 추가하게되고

그냥 넘어가려고 했던 부분은 다른데는 디테일한데 그것만 그냥 넘어가기는

너무 아쉬워서 또 추가하다보니 여기까지 오개 되었네요.

사실 저도 이런 디테일업 및 가동식 개조는 처음이라

만들면서도 신기해하는 상황입니다.

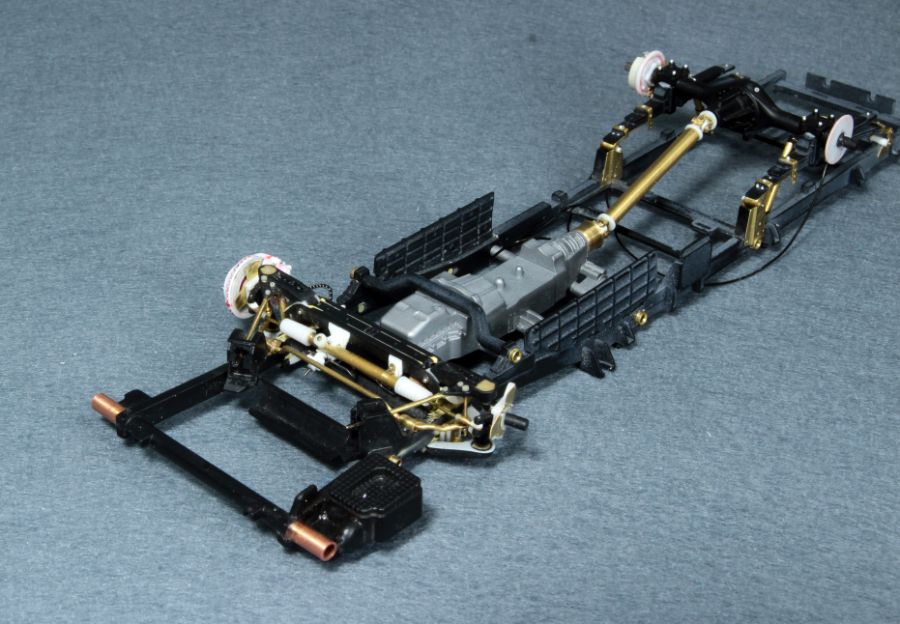

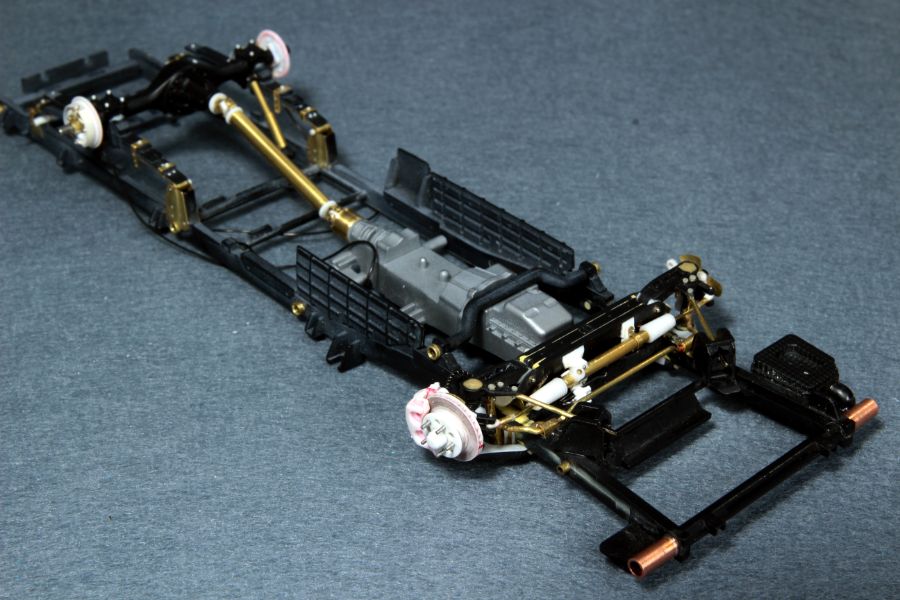

 이제 여기까지 만들어지게되었습니다.

공정률 30프로 정도 될까요??

보넷 열어서 내부 디테일업 해줘야하고 운전석 문짝도 가동식으로 만들어줘야하고

짐칸도 마무리해야하고....나머지 작은부분도 다 가동식으로 만들어야하니....

언제 마무리가 되어 완성사진을 보여드릴수 있을지 걱정이긴 합니다. ㅎㅎ

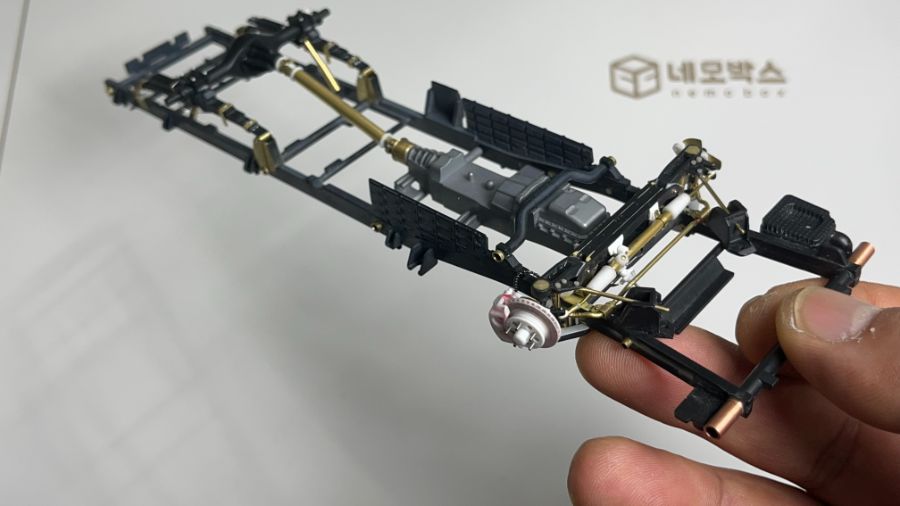

 실물 포터 2의 프론트 서스펜션쪽의 가동부분을 크게 나누면

스티어링 / 서스팬션 / 쇽업쇼버 / 스테빌라이저 로 나눌수 있습니다.

그 모든 부분이 90프로 이상 실물과 동일하게 작동할수 있도록 제작했습니다.

디테일 또한 가동에 영향이 없는 내에서 최대한 똑같게 만들기 위해 노력했습니다.

프론트 유압식 디스크 브레이크는 잘 보이지 않는 안쪽 부분을 디테일업하기위해

정말 많은 사진을 찾아봤던걸로 기억이 나네요...

아버지가 몰고 다니시는 포터의 아래쪽을 보기위해 바닥을 기어들어가 사진도 찍고

길가다 내가 원하는 부분을 찍을 수 있는 포터가 보이면 사진도 찍고....

정말 보이지도 않는 디스크 브레이는 생각도 하지 않았는데 어쩌다보니 이것까지 만들게 되었네요...

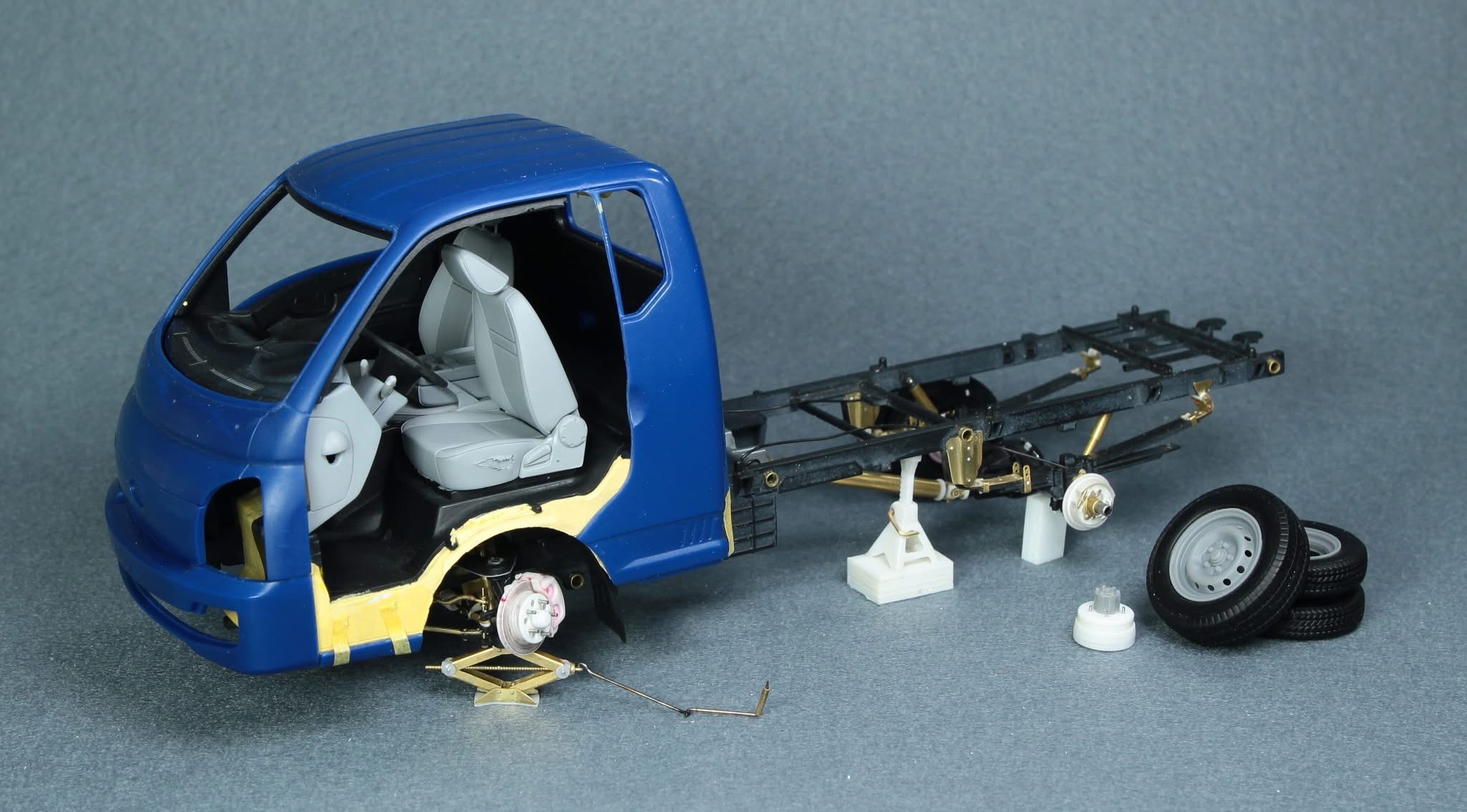

바퀴도 탈부착 할수 있게 만들어서 재미를 더했습니다.

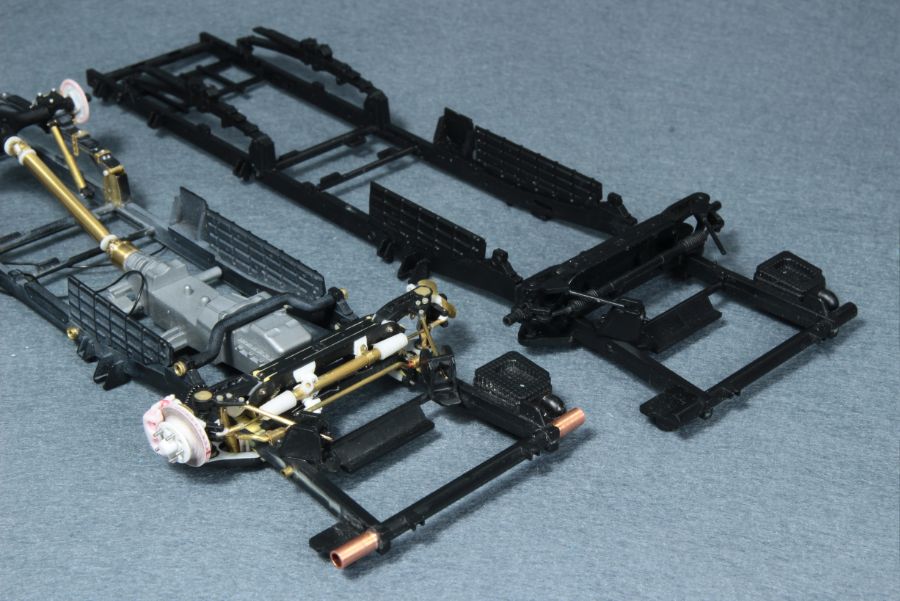

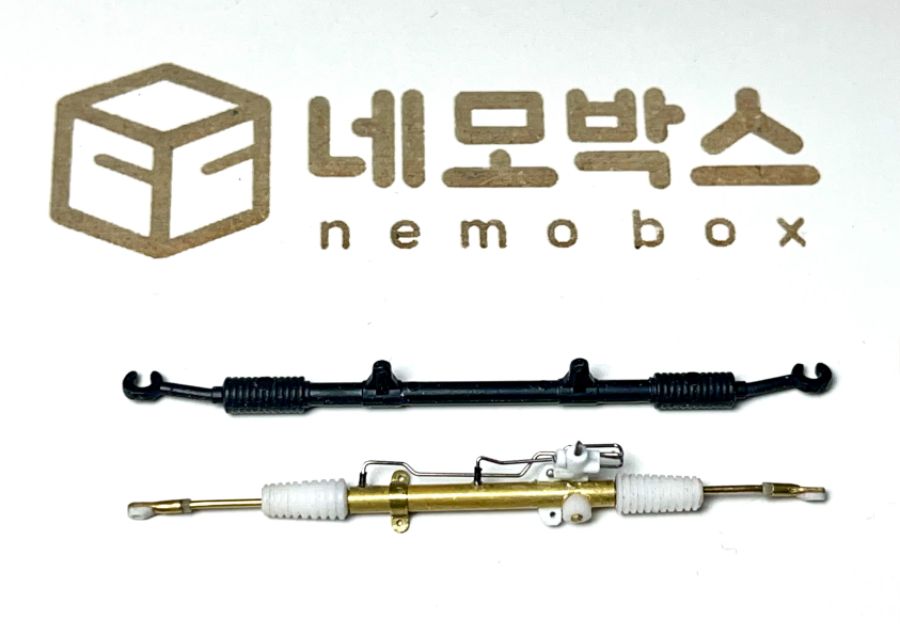

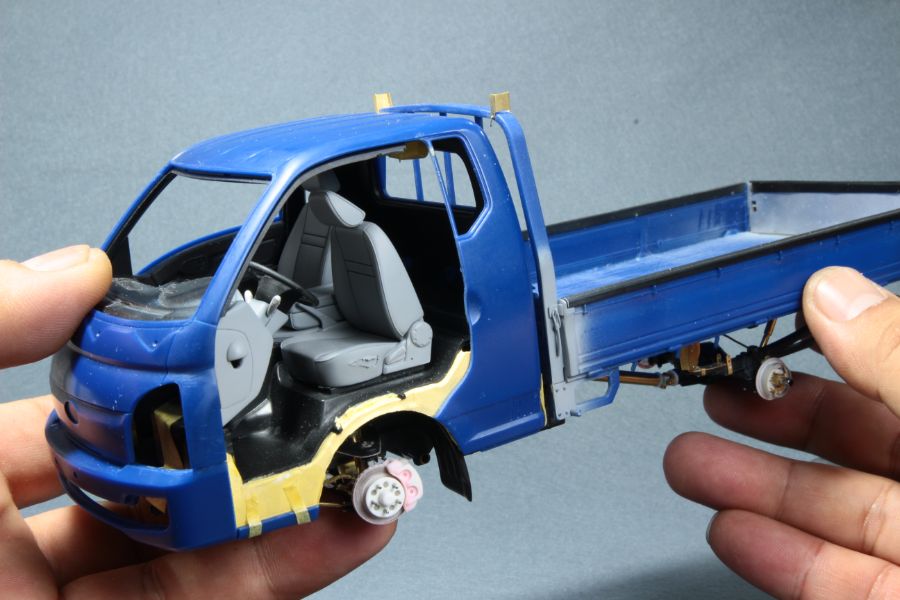

 비포에프터 사진

요게 요레됐십니더~~

 비포에프터 사진

요게 요레됐십니더~~

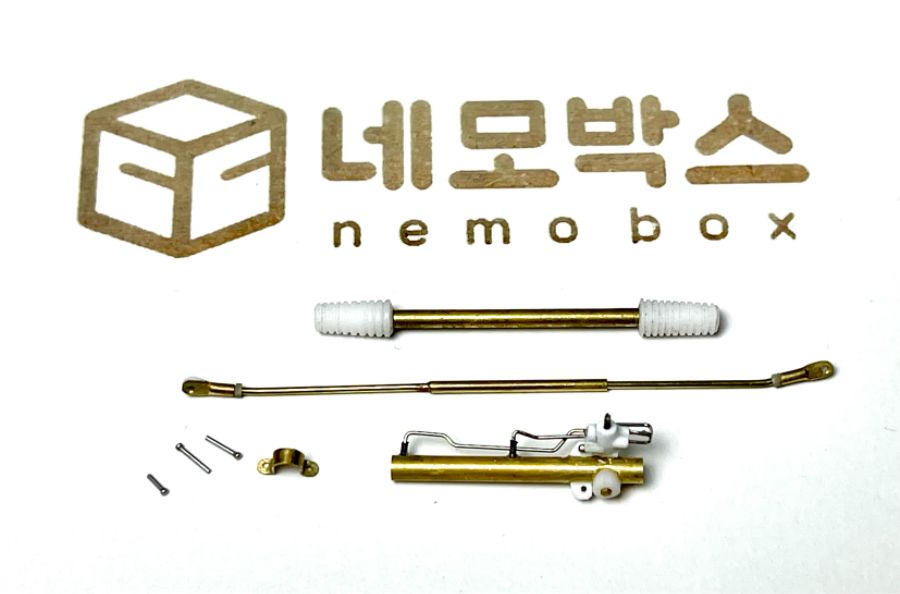

스티어링 오무기어~

사실 이것도 제작 예정에 없었는데 .....

 서스펜션 부품들~~ 모두 탈부착이 가능하게 크기 1mm 이하의 볼트??로 고정되게 만들어놨습니다.

이름을 말씀드리면 넉클암 / 로워암 / 어퍼암 / 쇽업쇼버 / 브레이크 디스크 / 캘리퍼 / 디스크 보호커버

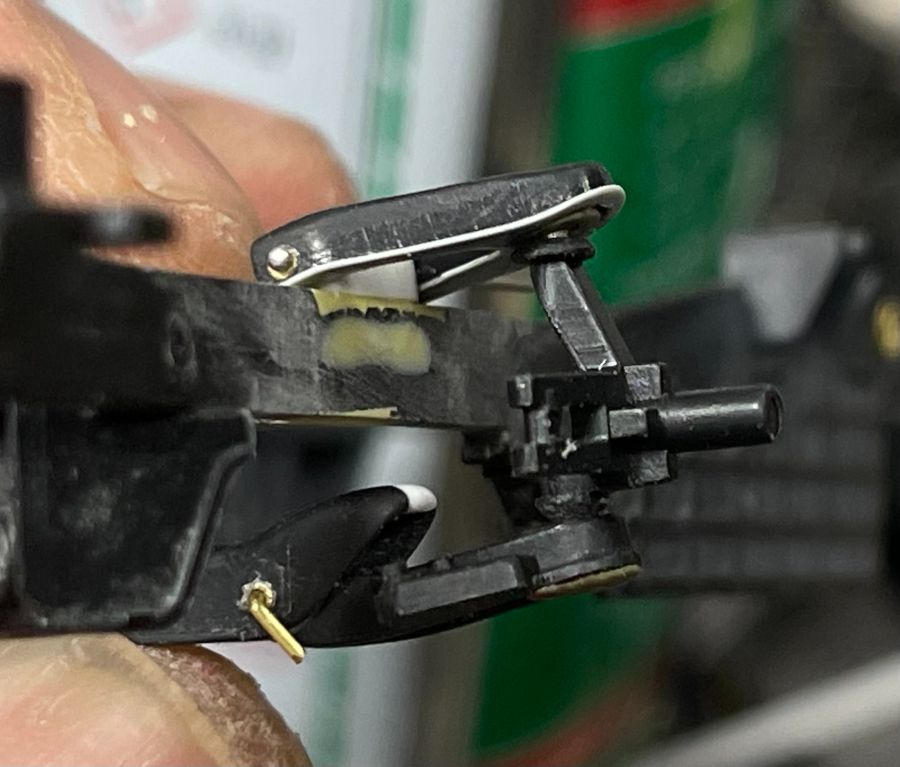

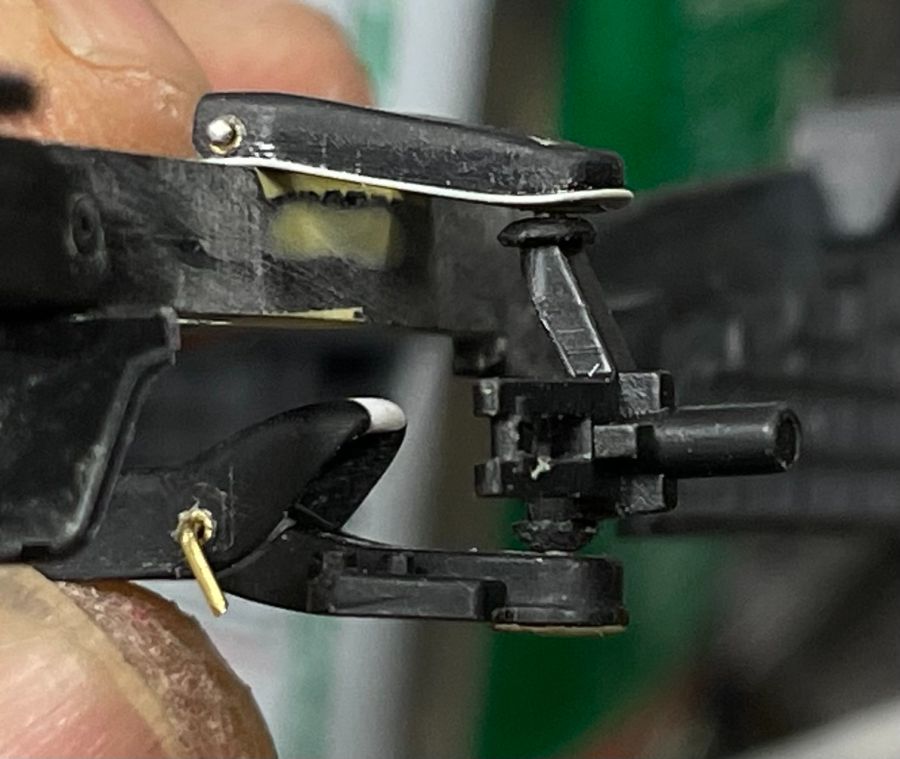

서스팬션의 로워암 어퍼암은 아래위로 임직이지만

스티어링 넉클암은 좌우로 움직이다보니 기존의 힌지핀만으로는 작동이 어려워

볼링크를 드라멜로 위아래에 만들어줘 위아래 좌우 모두 가동이 가능하게 만들었습니다.

 처음 목표는 딱 여기까지 였습니다.

그져 움직일수 있다는것만 보여줄려고 했는데....

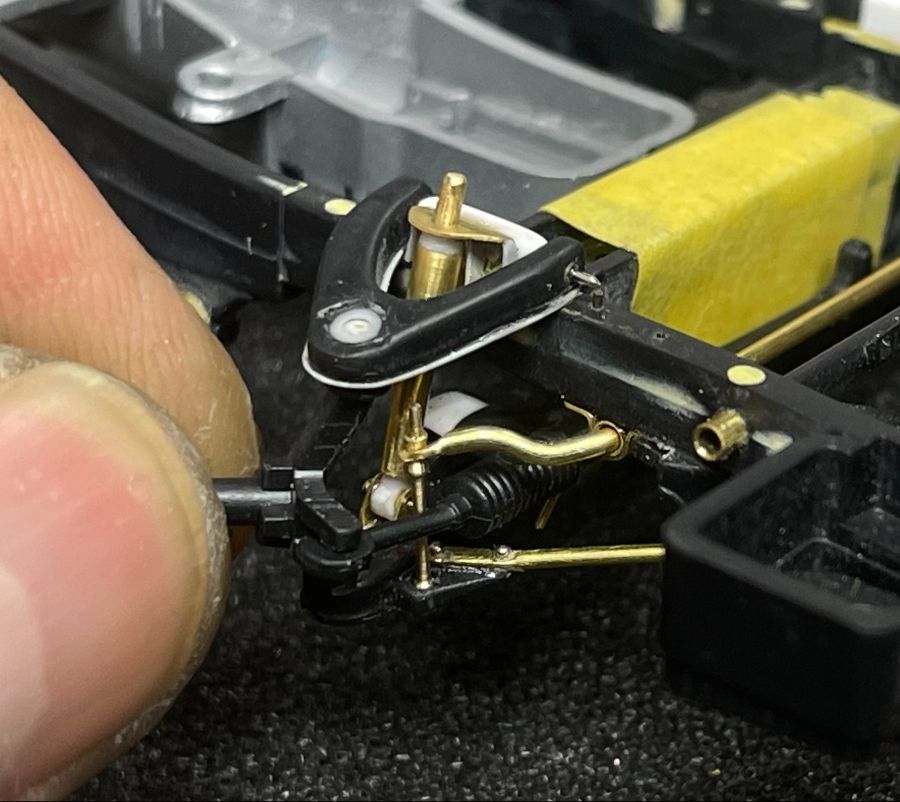

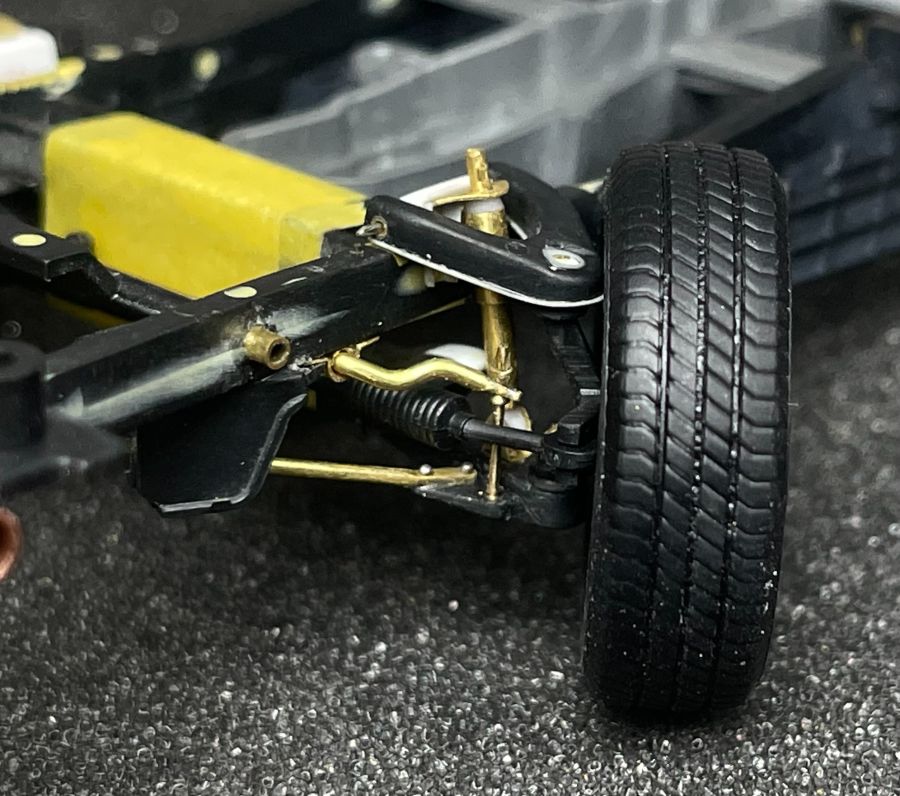

 쇽업쇼버를 추가해주고....

스테빌라이저를 추가했죠...

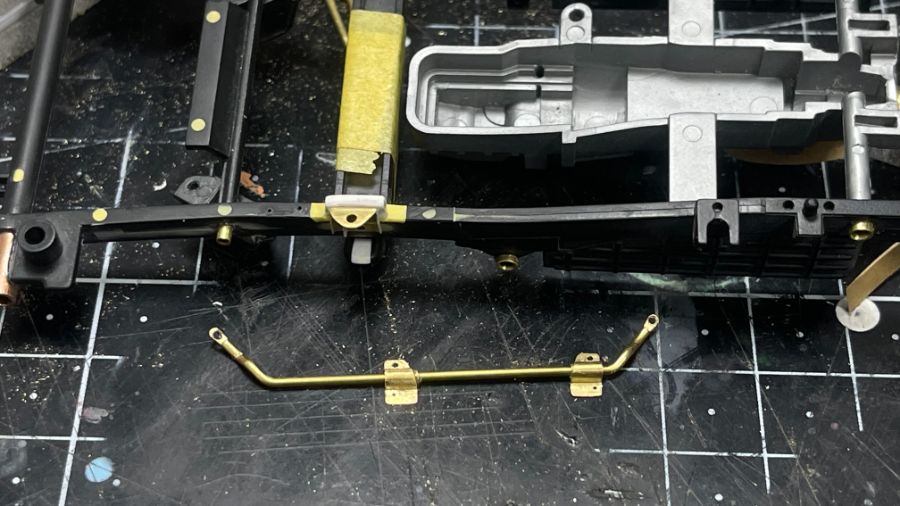

스테빌라이저는 3번을 만들었습니다.

첫번째는 사이즈체크용으로 만들고 두번째는 완성으로 끝내려 했는데

나중에 생긴 모양이 다르다는 것을 알게되어 한번 더 만들었습니다.

사진은 두번째 완성부품입니다.

처음 만든것은 황동봉 굵기가 너무 두꺼워

작동을 시키면 반대편 서스펜션에 부하가 많이 걸려서

두번째부터는 황동봉의 굵기를 줄이니 좀더 편안한 작동이 가능하게 되었습니다.

내가 지금 프라모델을 만드는건지 알씨카를 만드는건지.....

모양이 달라 폐기한 두번째 스테빌라이저....

 요건 제가 봐도 멋졌습니다.

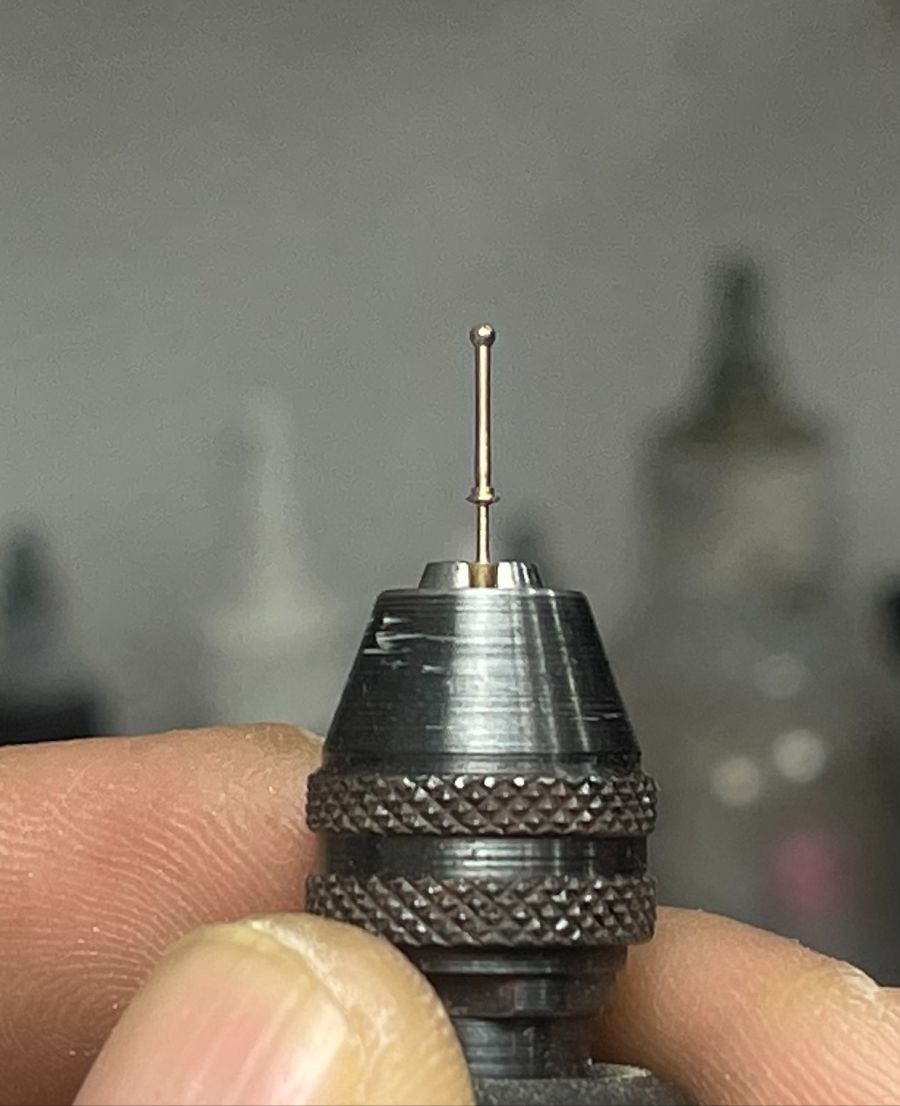

스테빌라이저를 잡아주는 볼링크로드인데

이걸 만들수 있을지 저도 몰랐네요.

양쪽에 하나씩 필요하니 두개 만들어줘야 합니다.



사진의 스테빌라이저는 첫번째 완성품이라 엄청 두껍네요...

그래도 덕지덕지 붙어있는 부품들이 없는 상태라 디테일 하게 볼수는 있는거 같습니다.

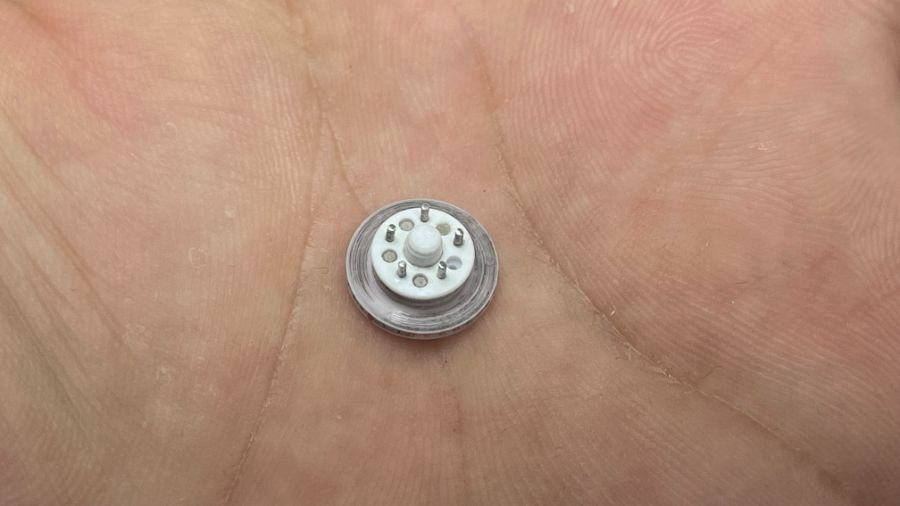

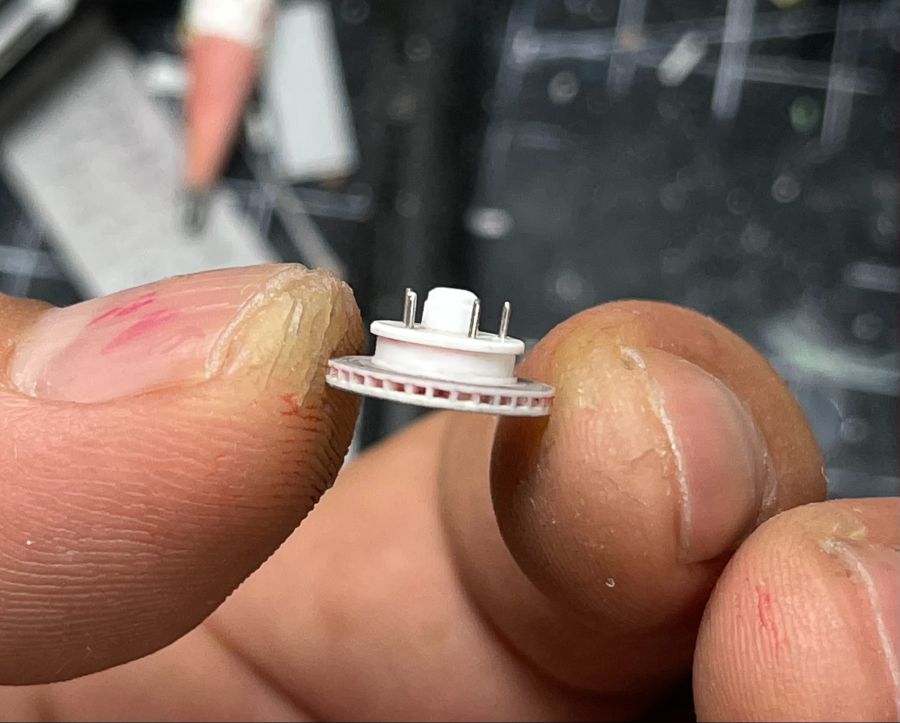

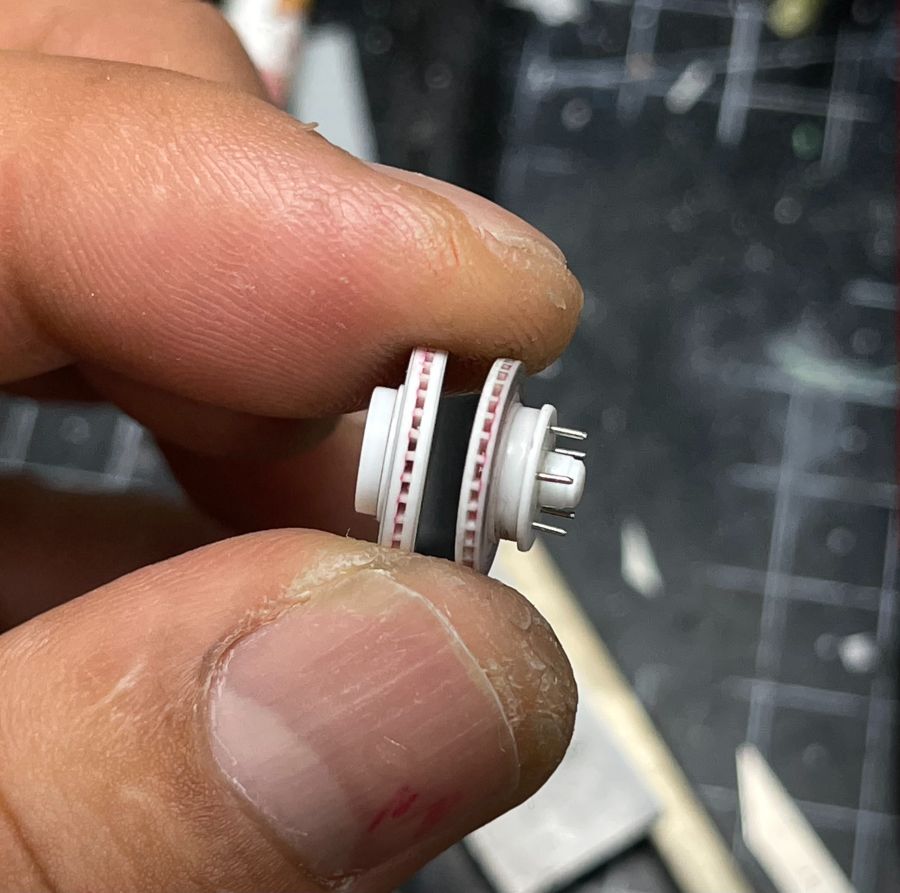

 브레이크 디스크....

포터라는 차량이 서민의 발이다보니 정비를 자주 못하게 되죠.

수리하는 사진들을 보면 디스크가 멀정한것이 없더군요.

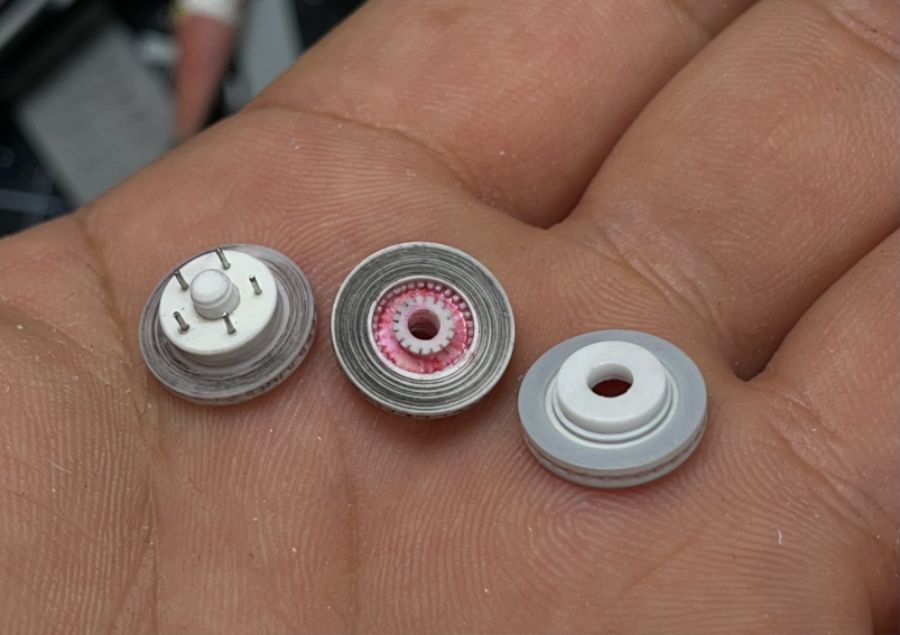

그래서 신품의 브레이크 디스크도 만들고 마모되서 디스크면이 거칠어진것까지 두가지 버전으로 만들었습니다.

측면의 냉각핀도 만들어주구요.,..

 휠고정용 나사는 너무 빈약한거 같아 나중에 0.1mm 더 두꺼운것으로 교체 해줬습니다.

0.1mm로 무슨 차이가 있냐고 하실수 있으시겠지만 제가 만드는 포터는

허용오차 0.05mm라 0.1mm만 커저도 부품이 안맞습니다..ㅜㅜ

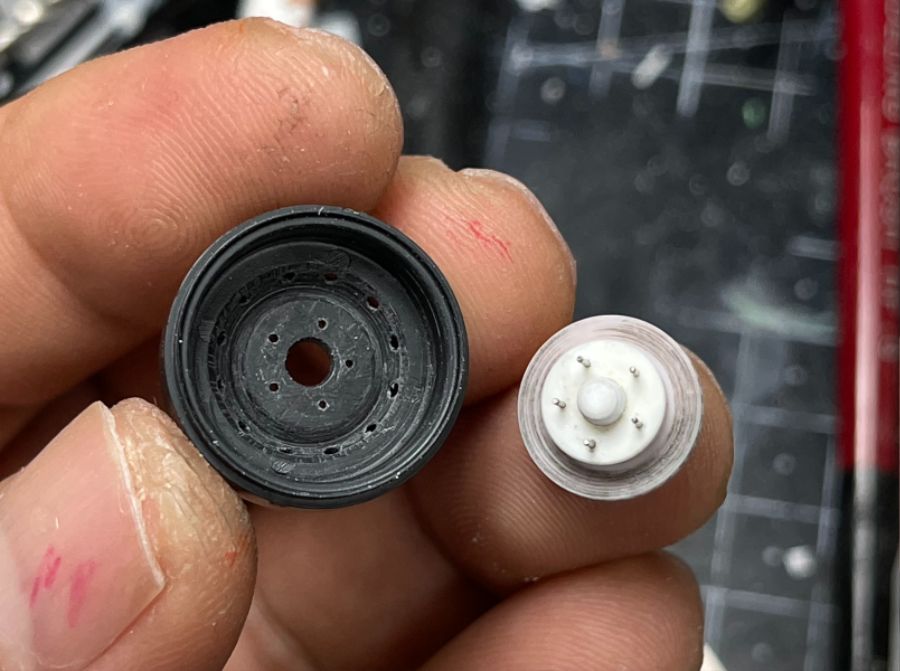

보이지도 않는 디스크브레이크이기 때문에 휠 탈부착은 선택이 아니라 필수였습니다....

 보이지도 않을 브레이크 디스크 안쪽 디테일....

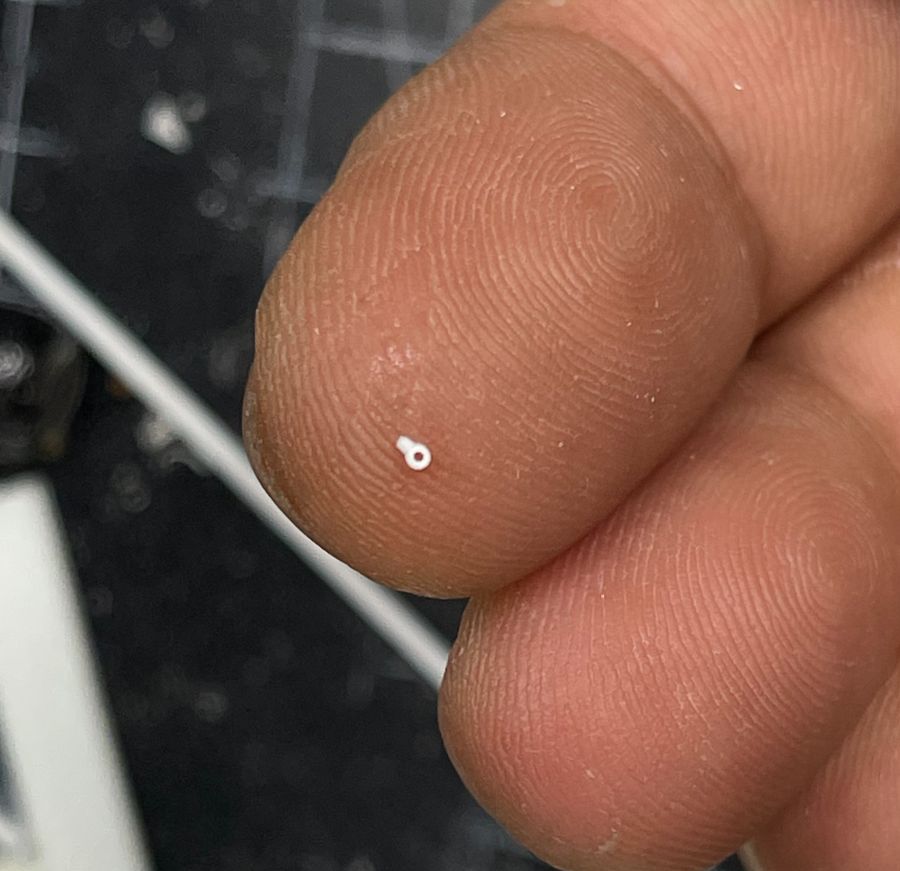

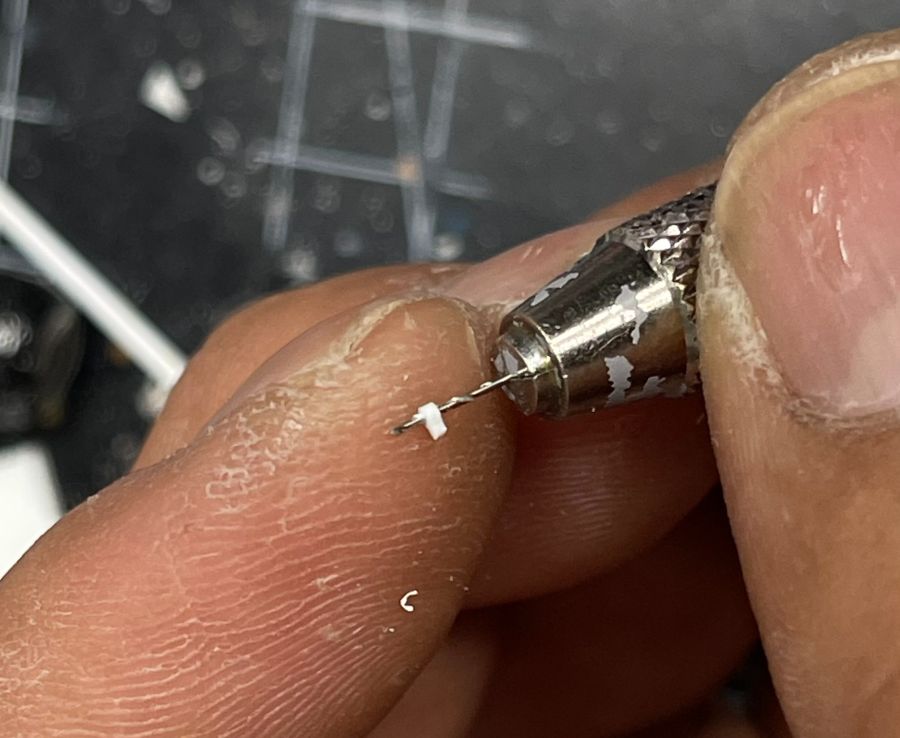

 고정용 육각 너트 추가중 한컷..... 휠 고정용 나사가 두꺼워졌습니다!!!

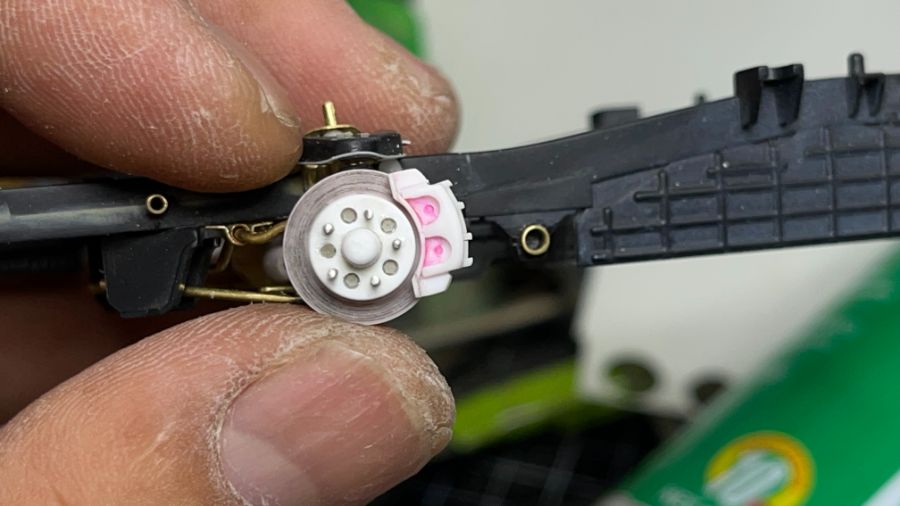

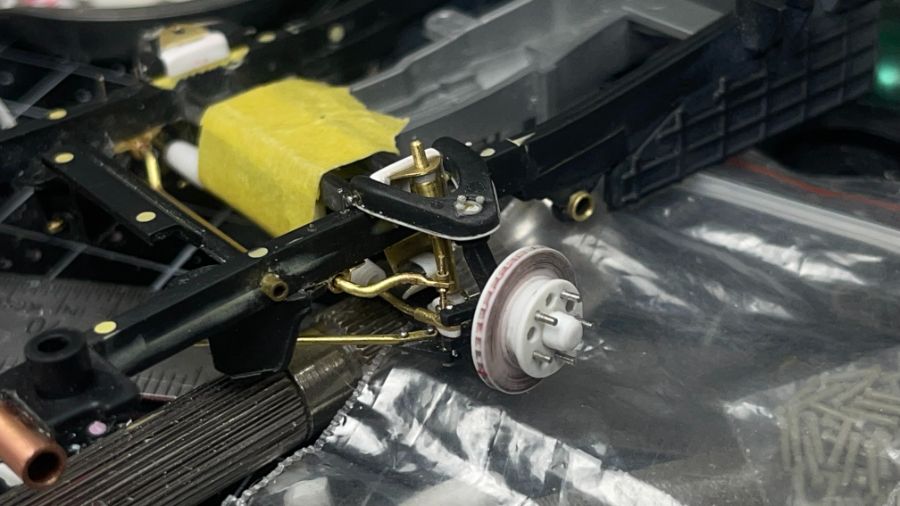

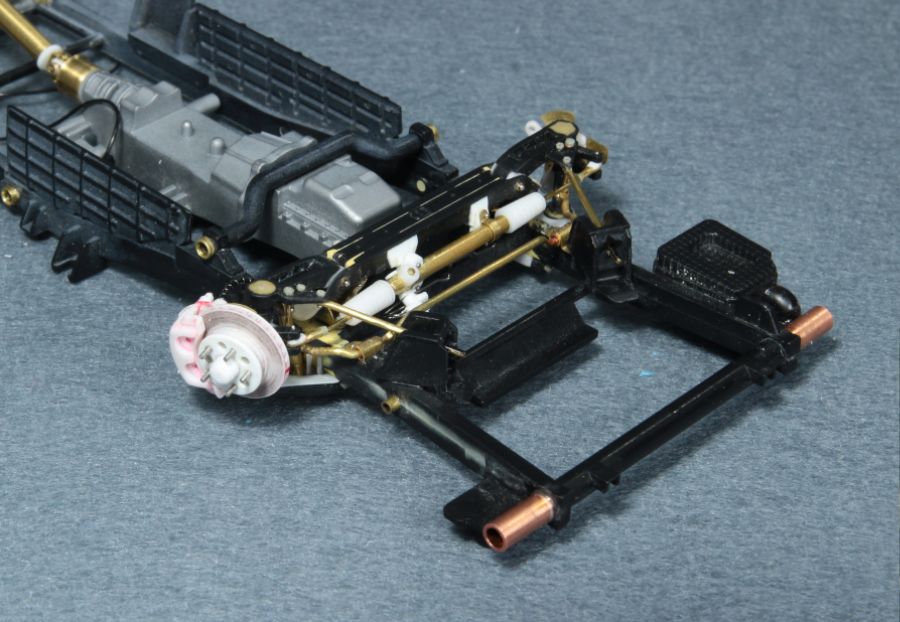

 브레이크 디스크를 차체에 장착하면 요런 상태가 됩니다.

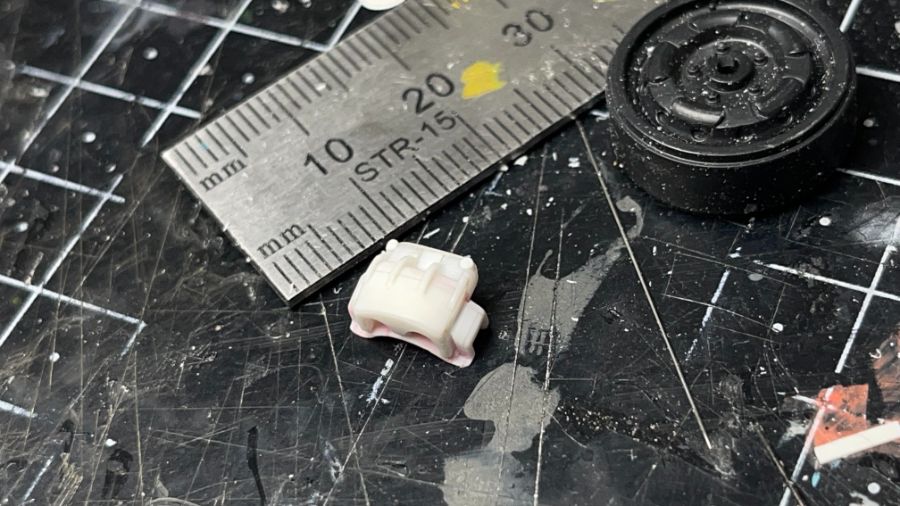

 브레이크 디스크를 만들었으니 브레이크를 잡아주는 캘리퍼도 만들어야겠지요>??

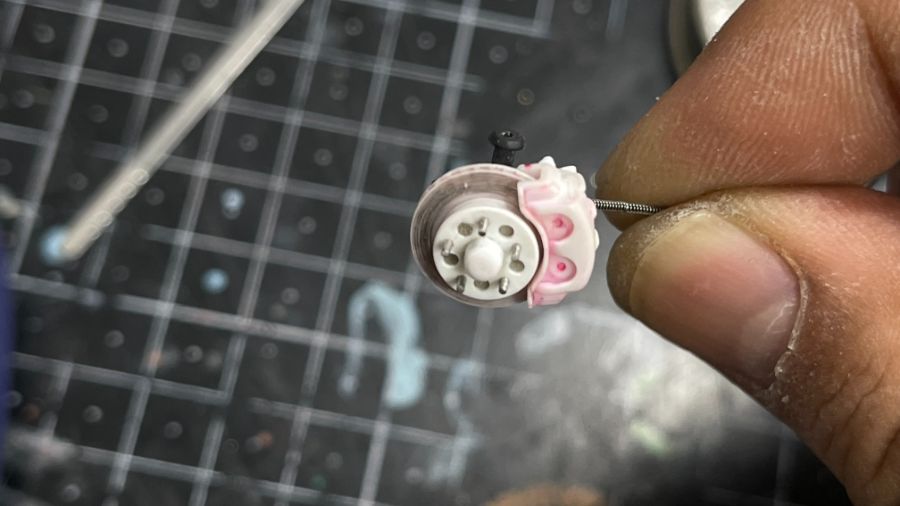

 이렇게 캘리퍼도 완성했습니다.+

캘리퍼 하나 만드는데 30개의 이상의 프라스틱 조각이 합쳐져서 만들어졌습니다.

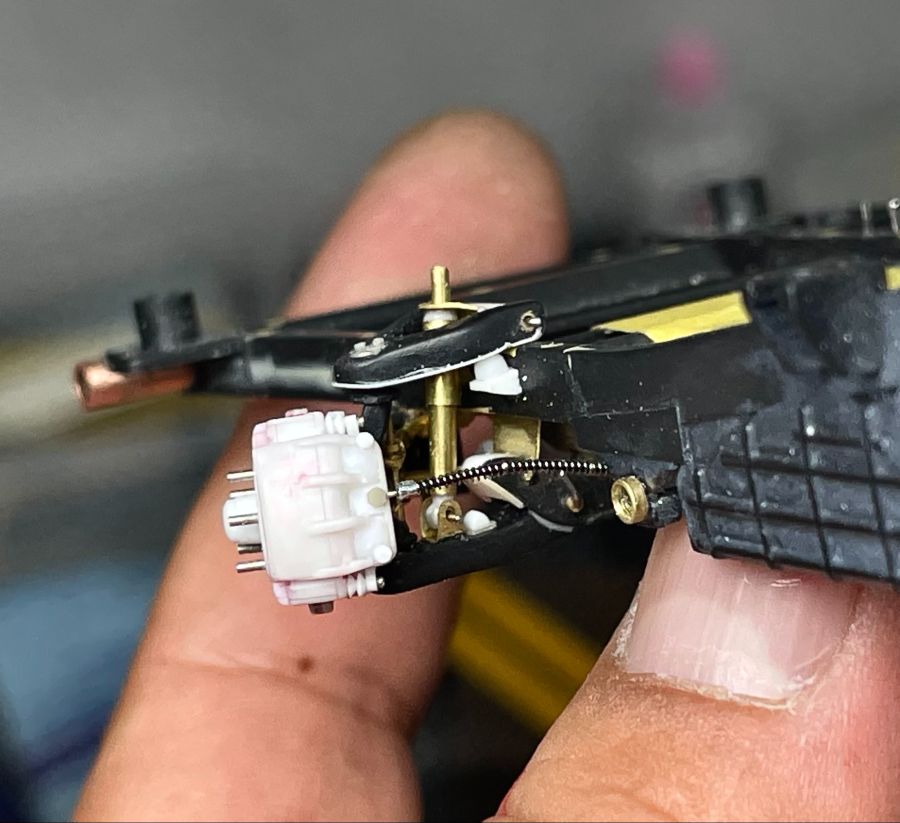

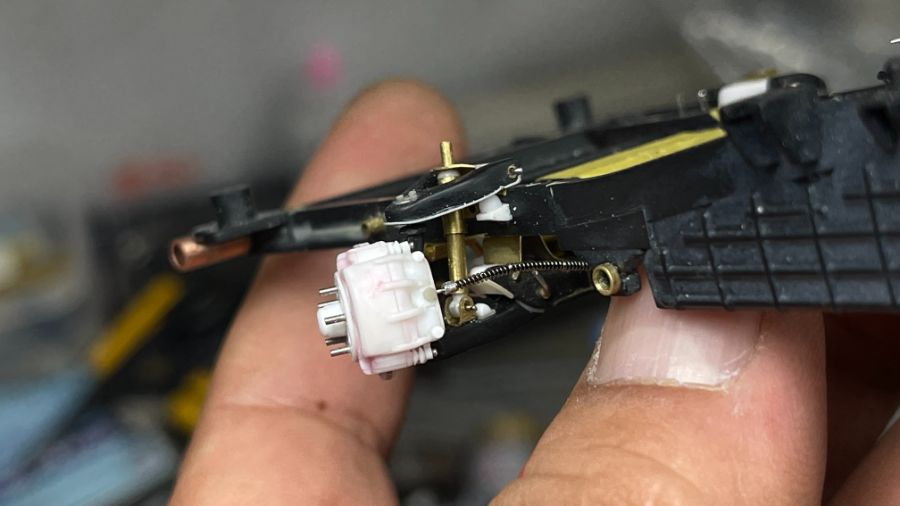

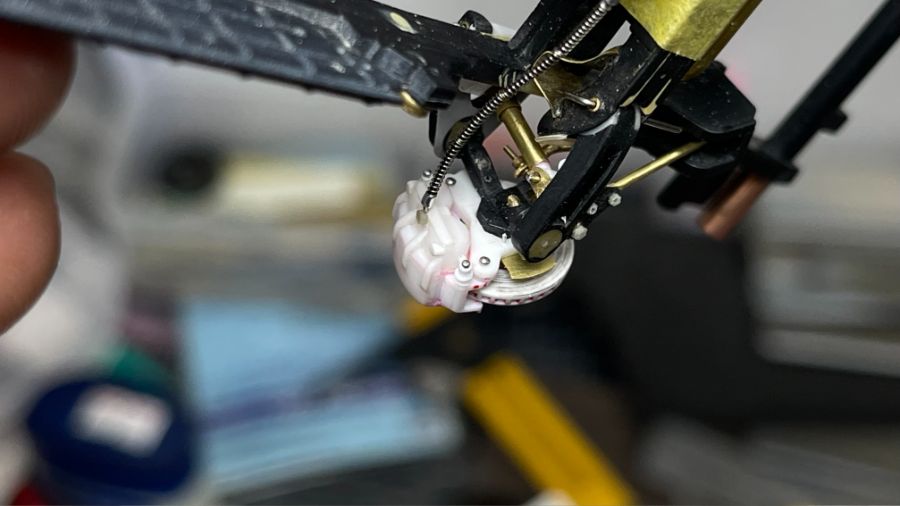

 차체에 장착하면 요렇게 됩니다.

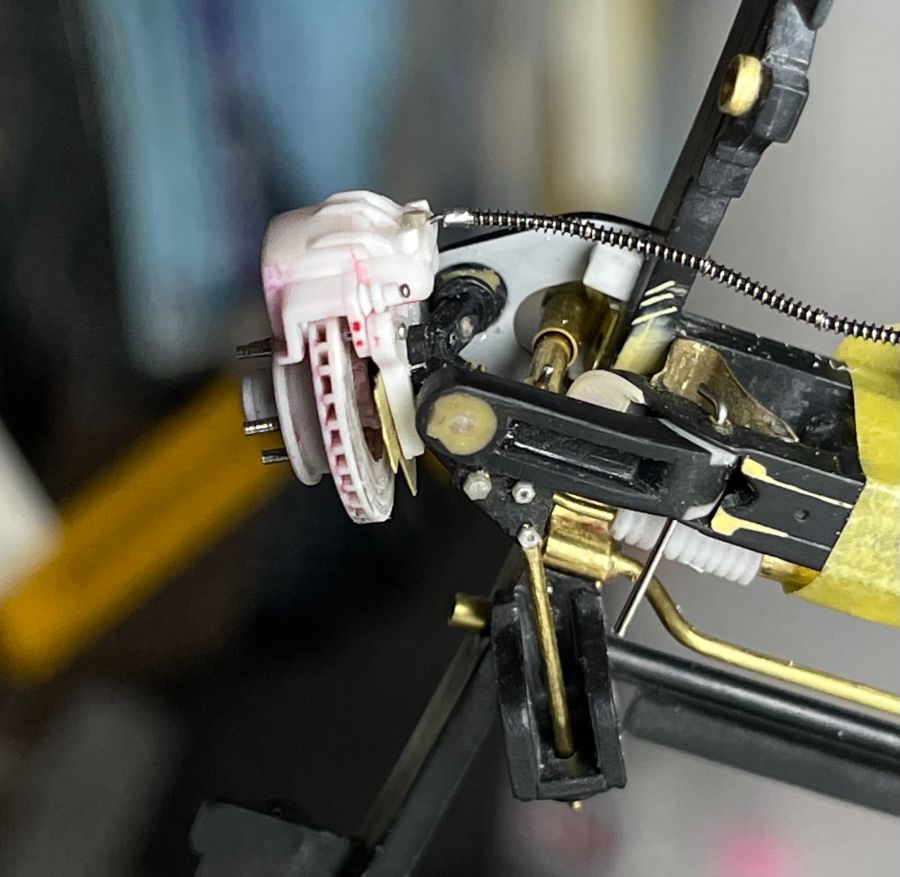

 브레이크오일 호스도 연결해주고요~~

 잘 보이지 않는 안쪽 디테일도 최대한 살려줬습니다!!

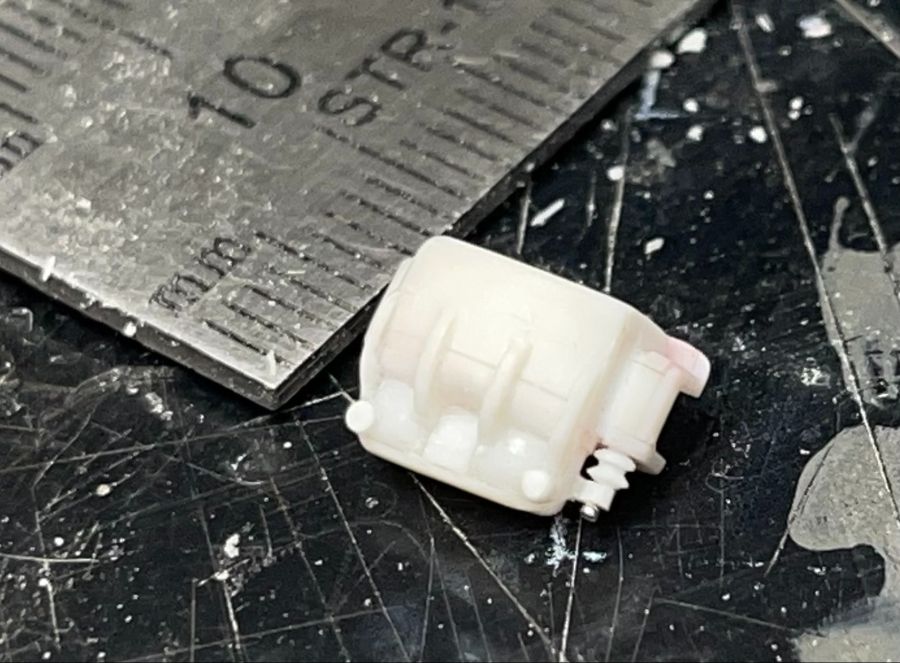

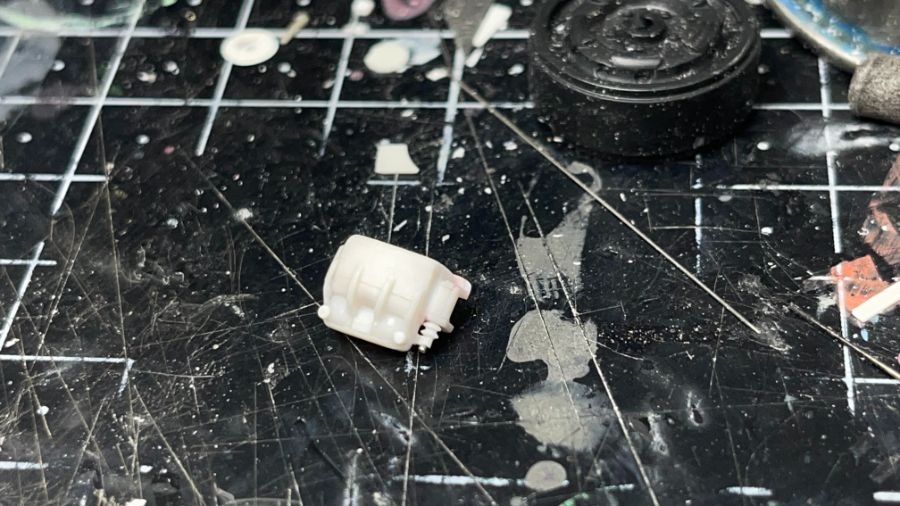

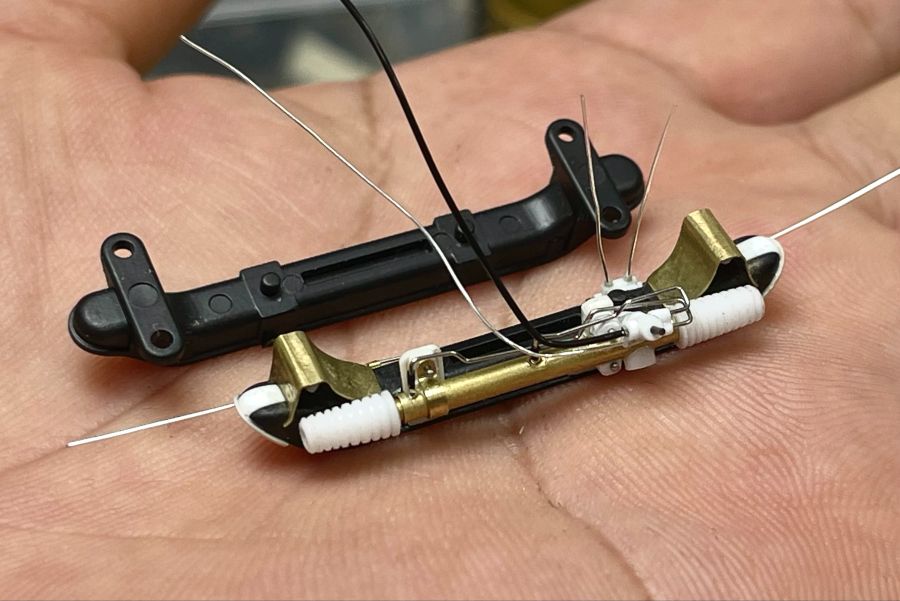

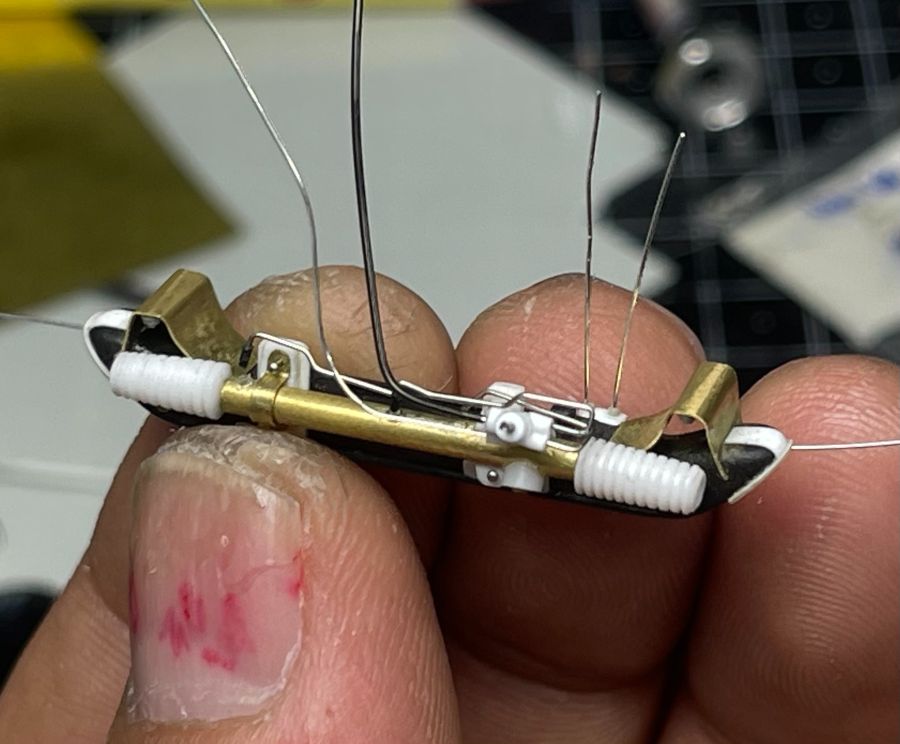

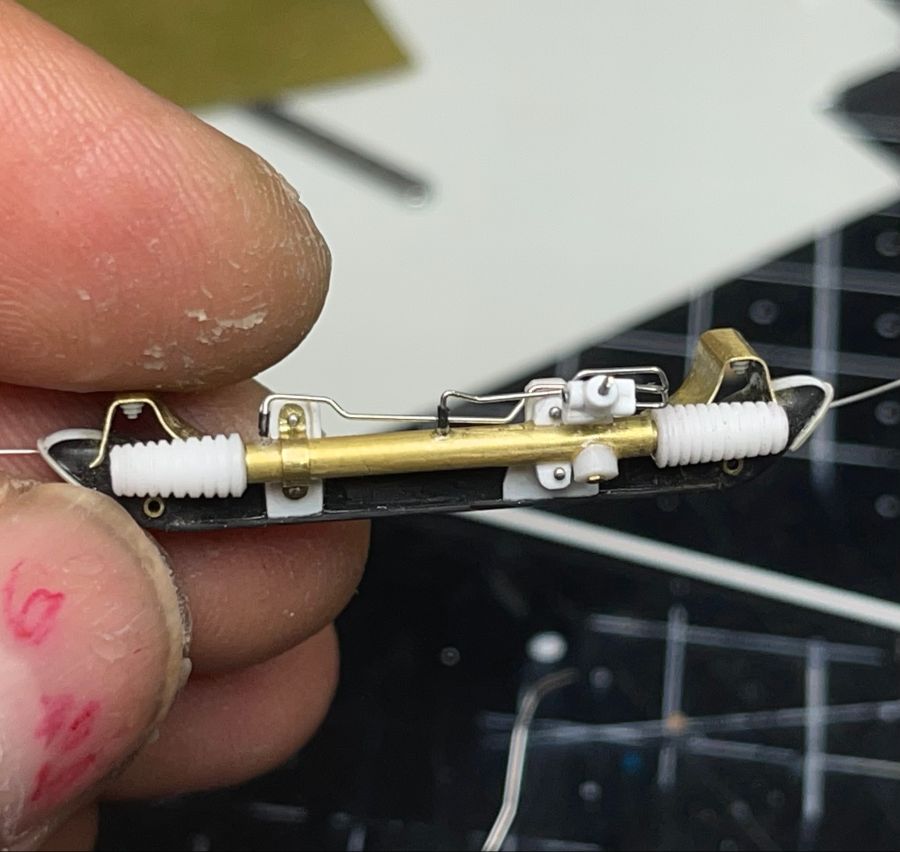

 이건 정말 만들생각이 없었던 스티어링용 오무기어!!

차알못인데 포터 프라모델 만들만셔 차박사 되어가는거 같습니다...

 스티어링 가동을 위해 포기한 디테일이 있기는 하지만

가동과 디테일을 적절히 표현할수있어 만족합니다.

다음 제작은 전방 본넷?? 캐빈?? 내부 디테일 작업이 될거 같네요!!!

기대해주시기 바라겠습니다.

아카데미과학 포터 2 프론트 서스펜션 가동식 개조 및 디테일업 영상입니다.

시청에 팁을 드리자면 제작 과정 모두를 보고 싶으시다면 처음부터 보시구요.

완성된것의 작동영상만 보고 싶으시다면 영상 후반부 12분 부터 보시면 바로 작동 영상을 보실수 있으실겁니다.

완성된 부품들의 조립하는 것부터 보고 싶으시다면 9분 8초부터 보시면 됩니다. 조립하는거 의외 재미있습니다 ㅎㅎ

[관리-96]

내가 뭘본거지?

[네모박스(좌절금지랍니다.)]

포터를 보고 계십니다!

[자매배캅이너무나좋은썰렁펭귄]

[네모박스(좌절금지랍니다.)]

와우~

[2konomi]

포터 그 잡채...

[네모박스(좌절금지랍니다.)]

네 포터입니다

[Trickers Lover]

[네모박스(좌절금지랍니다.)]

술이 땡기네요~

[끈적한포도죽]

도대체 한국인들에게 '포터'란 무엇일까....

[네모박스(좌절금지랍니다.)]

포터는 헤리포터!

[人生無想]

[네모박스(좌절금지랍니다.)]

음~~~

[심심한홀더]

현대나 아카데미 두군데 중 하나에서 관심 가질거 같은 게시물이네요

[네모박스(좌절금지랍니다.)]

관심좀 가져 줬음 좋겠네요~~~타사이트에 공유좀 부탁드려요~ㅎㅎ

[v2killer]

고수들의 차력 쑈는 계속된다. !!!

[네모박스(좌절금지랍니다.)]

썩은 물이 되고 싶어요!!!

[Latuni]

정의선 회장님이 이분 잡아다가 현대자동차에 입사시킬 듯한 퀄리티..

[네모박스(좌절금지랍니다.)]

절 입사시켜 뭐에 써먹을까요??

[로리콘은고칠수있습니다]

많죠. 차 보고 미니모델 만들수 있는거면 여러가지로 써먹을곳 많을듯

[수페르인자기]

더블위시본 포터라니 ㄷㄷㄷㄷ

[네모박스(좌절금지랍니다.)]

ㅎㅎ 볼링크타입 더블위시본 서스펜션입니다 ㅋㅋ

[jal chunee]

ㅋㅋ 와~ 뭐지 ?! 대단하십니다 ㅎㅎㅎ

[네모박스(좌절금지랍니다.)]

감사합니다!!

[f2p cat]

멋진 작업기 잘 구경하였습니다.
즐겁게 작업하신게 느껴져서 보기에도 더 좋았던 것 같습니다.😊

[네모박스(좌절금지랍니다.)]

뭔가 안될꺼 같은데 만들어지면 희열감이 장난아닙니다 ㅎㅎ

[VㅇL cㅇm]

조만가 차 굴러갈듯합니다 ㅎㄷㄷㄷ

디스크 디테일업은 진짜 세계최고수준인거 같아요 ㄷㄷㄷ

[네모박스(좌절금지랍니다.)]

손으로 굴려볼까유??
캬~알아봐주시니 고맙네요!!
디스크브레이크 작업에 공을 많이 들였습니다!!

[대머리비빔면]

진짜 능력자 와~~

[네모박스(좌절금지랍니다.)]

모두에게 있는 능력입니다!! 모르고 계실뿐~

[itahar]

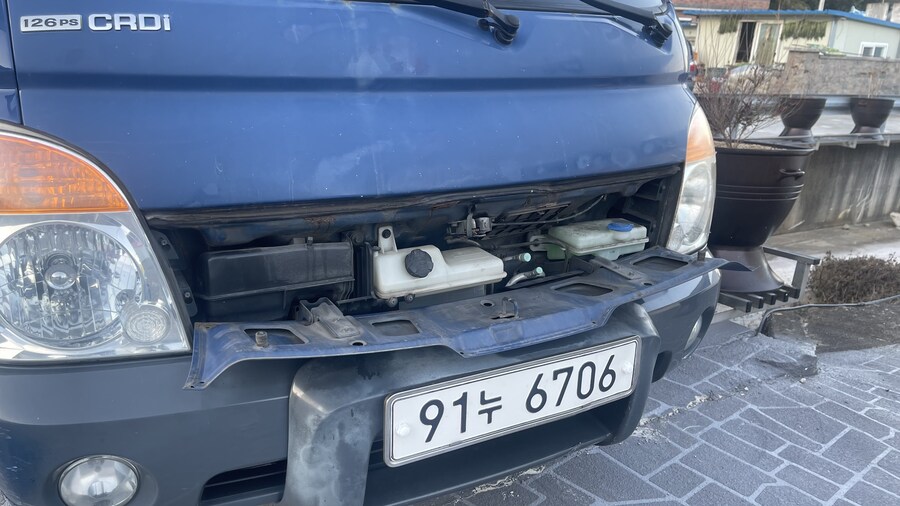

어... 이쯤이면 정비컨셉으로 전부 개방한체로 전시하셔야 겠는데요...?
