[기기] 엘리트1 패드 TMR 센서 교체 후기~

[Rainmaker2]

4세대 패드 및 엘리트2 패드는 엑박용 앱이 있어서 간편하게 보정이 가능하지만, 문제는 그 이전 세대 패드들이었습니다.

엘리트1 패드가 두 개나 있어서 쏠림오면 노답인 상황이었는데 인터넷을 검색해 보다 구형 엑박용 패드에 적용가능한 키트가 있어서 구입하게 되었습니다.

최근 4~5년간 해외구매는 알리만 거의 하다가 정말 오랜만에 아마존을 이용하게 되었습니다.(알리에는 해당 키트 판매를 안 하더군요.)

스타필드 에디션 하우징으로 교체한 엘리트1 패드입니다.

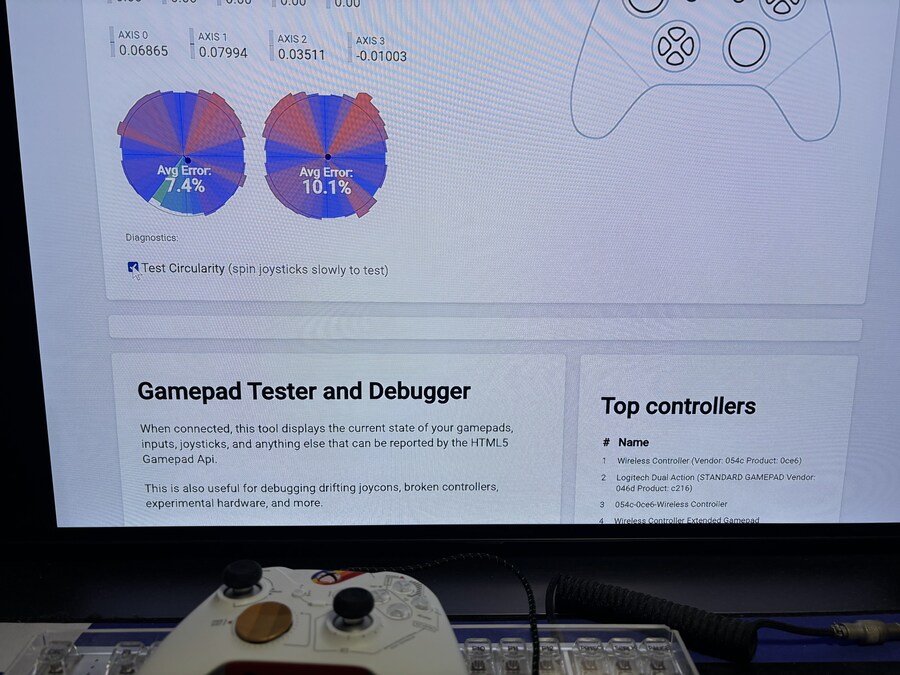

쏠림은 없지만 좌측 아날로그의 경우 치우침도 있고 가동범위도 별로 좋지 못하네요.

일요일인데 배송이 와서 오늘 작업을 하게 되었습니다.

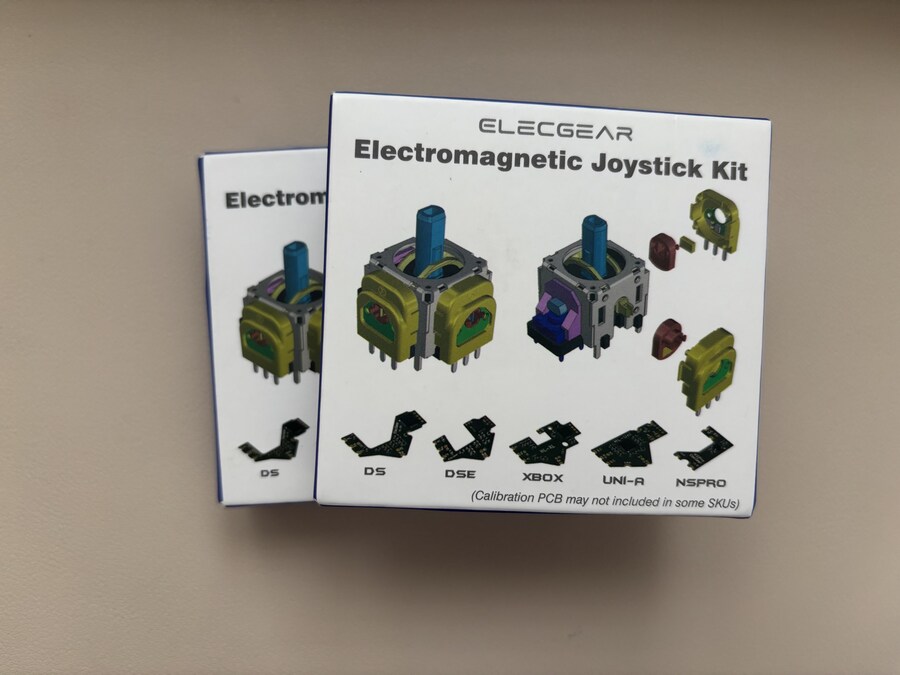

TMR이라고 하는데 제조사는 잘 모르겠습니다. 모양 봐서는 Favor Union 제품 같은 데 확실하지는 않습니다. (녹색 홀센서로 알려진 회사임)

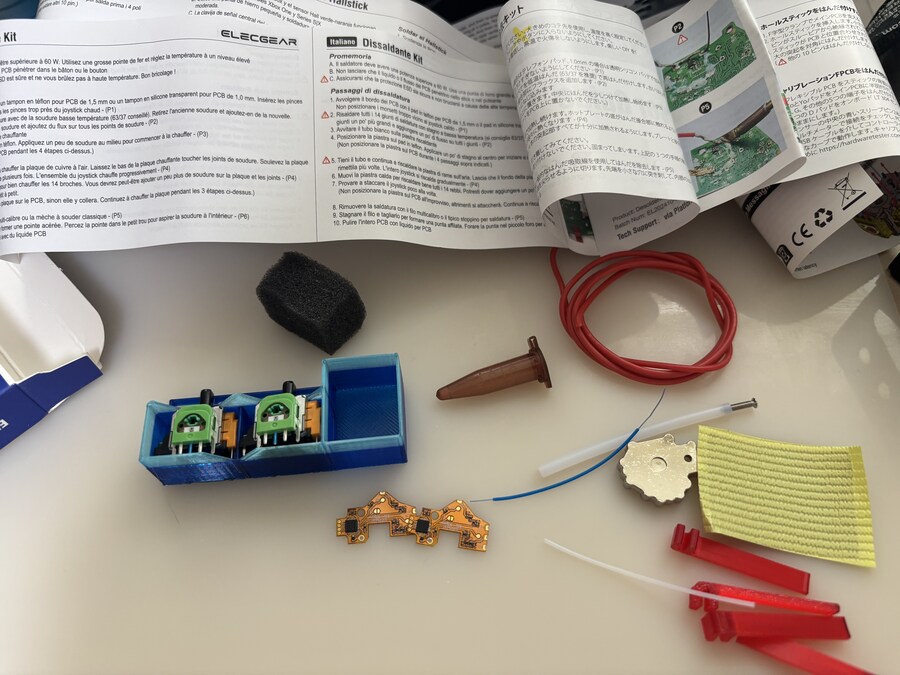

TMR 및 보정기판 외에도 디솔더링 도구도 있고 기판 홀더도 있고 구성품이 상당히 많습니다.

사진에 보이는 물품들이 구성품에 다 포함되어 있습니다. 대신, 가격이 거의 30달러에 육박해서 많이 비싼 편입니다.

매뉴얼도 있는데 그건 그냥 버렸습니다. 유튜브에 영상이 있어서 그걸 참고하여 작업을 하다보니 매뉴얼은 딱히 필요 없었습니다.

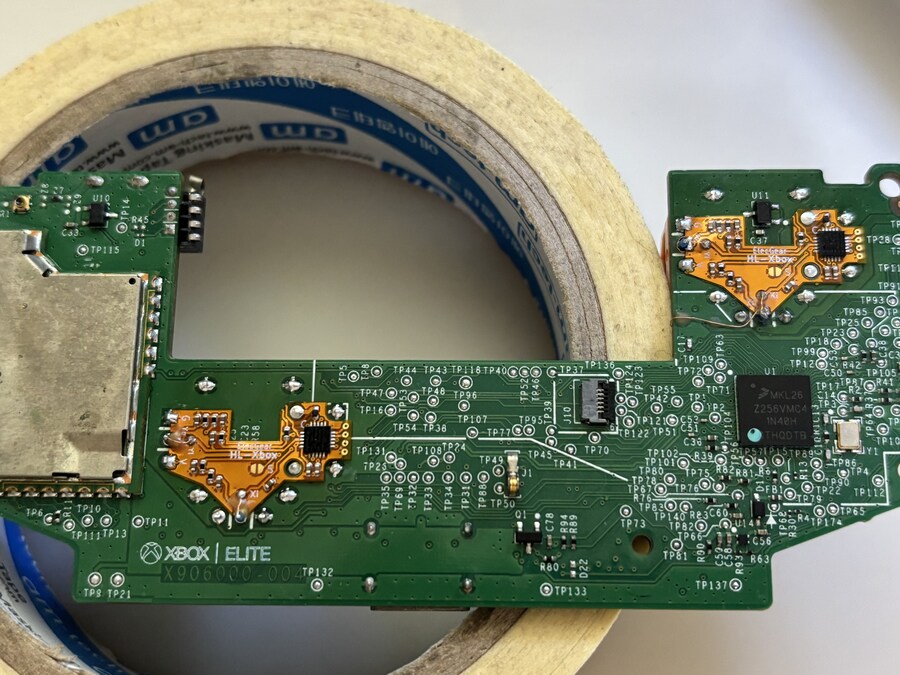

가운데 핀 끝 부분은 기판이랑 연결하는 건 알리발 기판과 동일하지만 그 기판에 비하면 납땜 부위가 적어서 시간도 훨씬 적게 걸리고 간편하였습니다.

TMR 센서 가운데 핀 2개 갈아주고 실리콘 튜브 끼워주는 작업이 상당히 번거로운데, 이 키트에 기본으로 장착이 되어 있어서

작업 시간이 상당히 단축되었습니다.

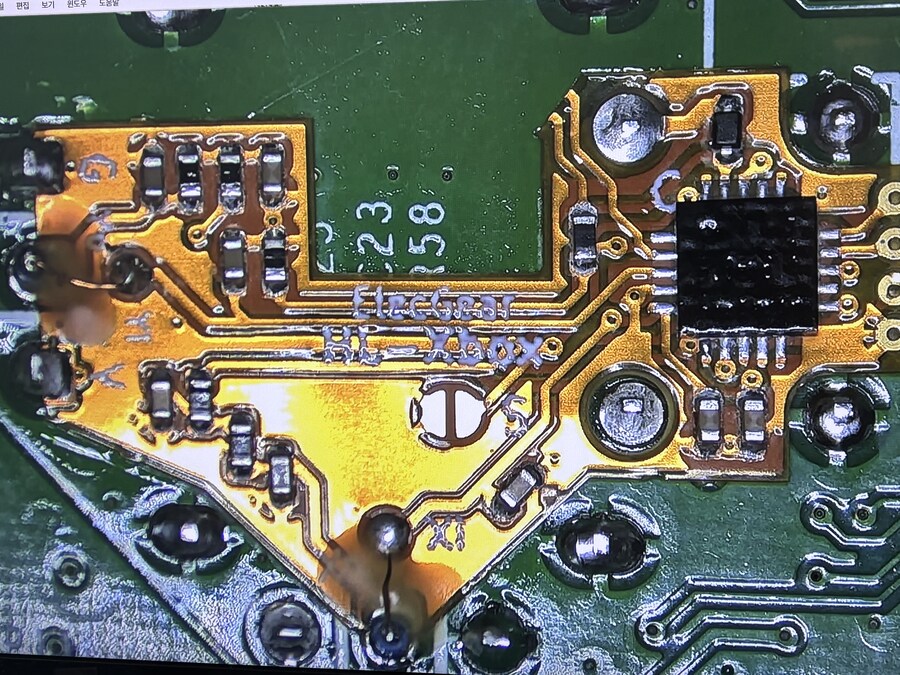

현미경 영상을 찍은 사진입니다. 사실상 가운데 핀 작업만 까다롭지 나머지는 간편합니다.

다만, 기판이 워낙 작고 가운데 핀 작업을 위해서는 가는 인두팁이 필요하므로 충분한 스킬이 있으신 분들 아니면 추천하고 싶지는 않습니다.

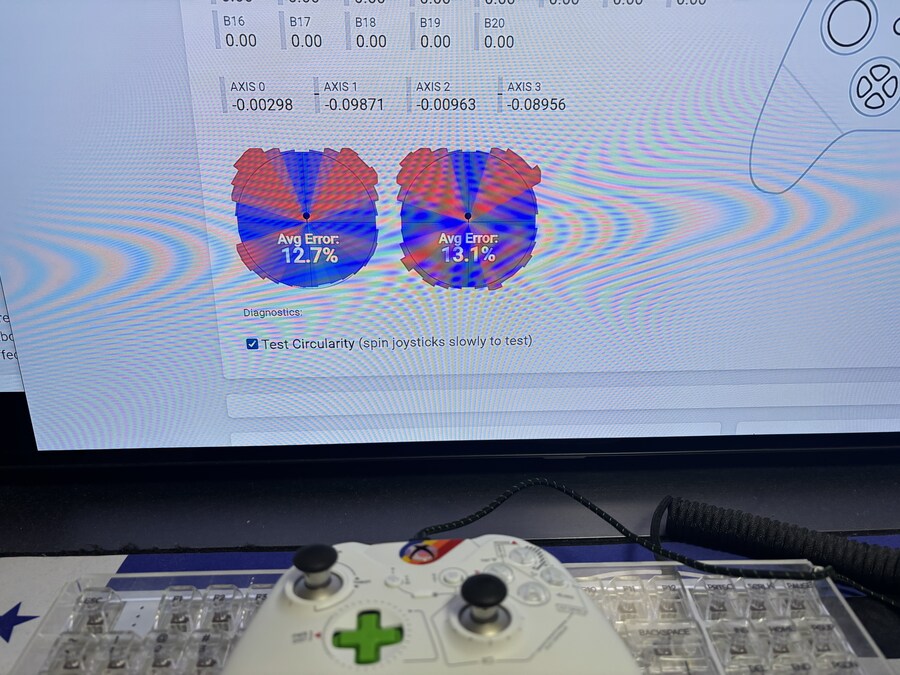

엑박을 조립 후 보정이 안 된 상태에서 확인을 해 봅니다.

센터 및 가동범위 다 보정이 필요합니다.

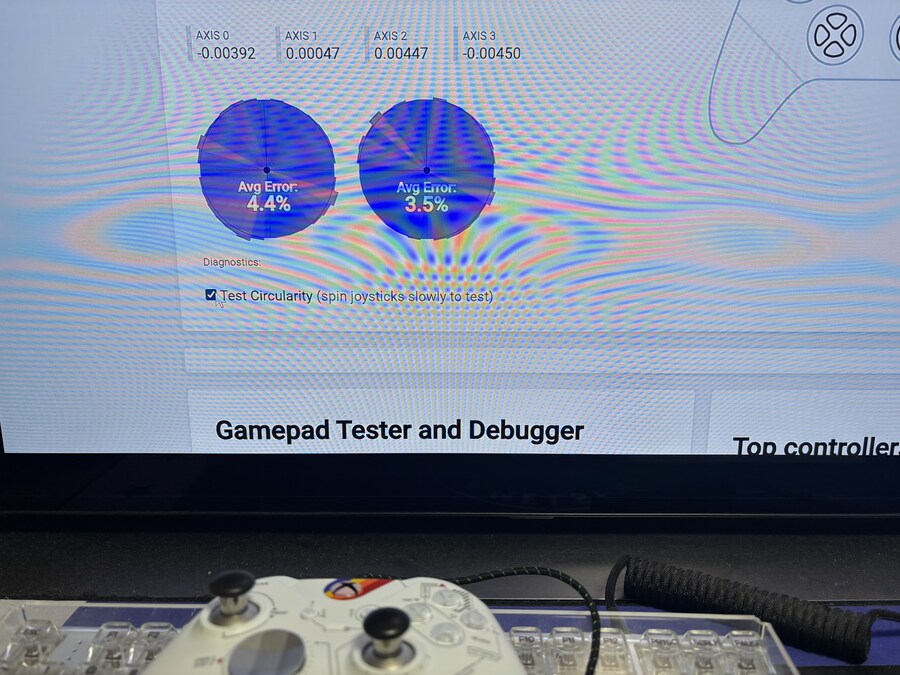

시계 방향으로 스틱을 회전해 보았습니다. 보정하는 방법도 중국산 보정기판보다 훨씬 간단하였습니다.

사실, 센터만 잘 맞고 에러율은 10% 정도만 나와도 다행이라고 생각하였는데 의외로 보정이 잘 되었습니다.

다만, 대각선 방향으로 일부 좀 튀는 위치들이 좀 있습니다. 이건 실사용 해봐야 알 것 같습니다.

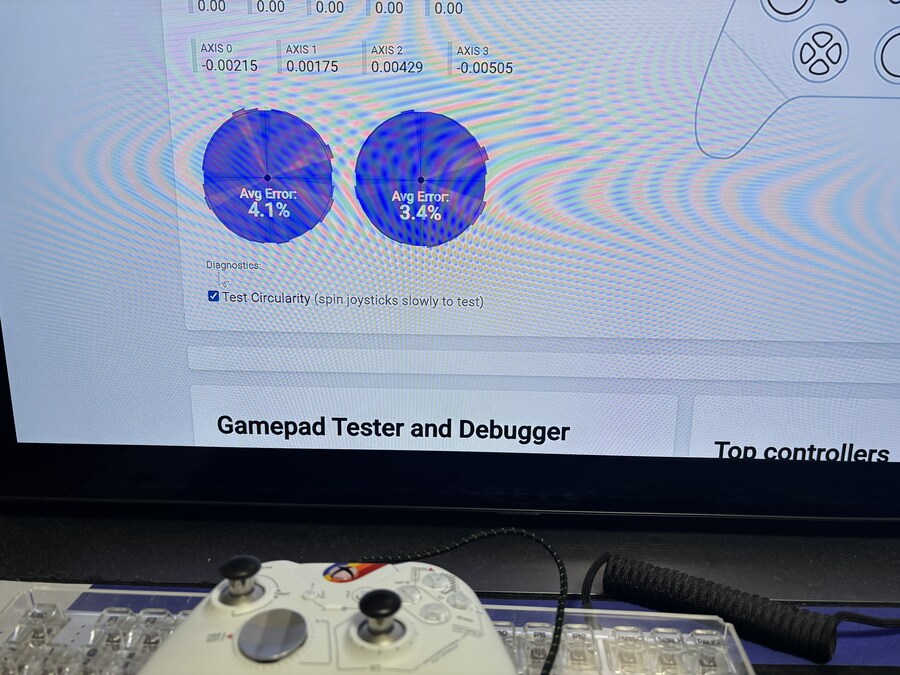

이번에는 반시계 방향으로 회전해 봅니다. 역시 군데군데 튀는 부분이 있지만 전체 에러율은 준수한 편입니다.

장점: 구세대 패드(엑박 2,3세대 및 엘리트1 패드) 보정 가능, 하드웨어 보정이므로 소프트웨어 보정보다 안정적임, 보정 방법이 비교적 간단한 편

단점: 비쌈(1세트 가격 거의 30달러, 배송비 감안하면 비용이 더 발생, 2세트 구매하니 무료배송으로 떠서 그나마 다행이었음), 숙련된 납땜 기술 필요

작업 참고 영상:  https://www.youtube.com/watch?v=NgnnlXgjwXo

요새 엘리트2 패드도 중고가가 많이 떨어졌고 엘리트1 패드는 거의 장식용이긴 하지만 기왕이면 아날로그 쏠림없이 보관하고 싶어서 구입하고 작업을 하게 되었습니다.

이상으로 후기 마칩니다. 즐거운 밤 되세요~~

[OverDose0804]

오~ 이런 제품도 있군요. 구매 링크 부탁드려도 될까요 ?

[Rainmaker2]

아마존에서 elecgear tmr xbox 로 검색하면 됩니다. 두 가지가 나오는데 비싼게 tmr이고 5달러 저렴한게 홀센서입니다.

[미친개2]

좋은 정보 감사드립니다^^

[Rainmaker2]

도움이 되셨길 바랍니다~ㅎ

[just VONIN]

처음 보는 물건이네요. 역시 정식 소프트웨어로 보정하는 것보다는 아쉽지만 난이도가 내려간 게 어딥니까 ㅎㅎ 엘페1정도는 마소가 보정앱에 넣어주면 좋겠는데 아쉽습니다. 잘 보고 갑니다.

[Rainmaker2]

가격도 비싸고 작업이 마냥 쉬운 건 아닌데 없는 것보단 나은 것 같습니다. 감사합니다~
