지난번 좌측 조이콘 수리 및 분해조립 게시글이 몇년전에 비해 도움되신분들이 계신듯 하여, 우측도 수리하면서 분해 조립 게시글 작성해봅니다

https://bbs.ruliweb.com/nin/board/300004/read/2338115

이전, 좌측 조이콘 게시글은 상단 링크로 확인해보시면 될듯합니다

"유저정보게시판" 이지만, 혹시라도 문제시 삭제하겠습니다

수리에 사용된 조이콘은 초기 홍콩판의 조이콘으로 약 7년~8년차로서 워런티가 끝났음을 말씀드립니다

또한 게시글은 스마트폰으로 작성하기에 오타 및 탈자등은 너그러이 양해바랍니다

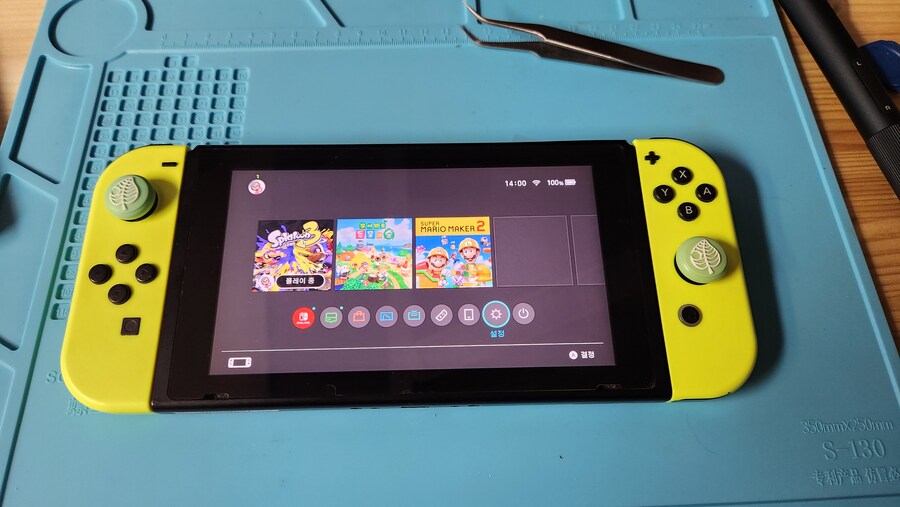

지난번 게시글 마지막 수리완료된 좌측 조이콘과 금일 수리할 우측 조이콘입니다

기본적으로

연결 LED

ABXY

SR

불량을 수리할 예정입니다

아날로그스틱등은 좌측 조이콘 게시글 참고하시면 도움되실듯 합니다

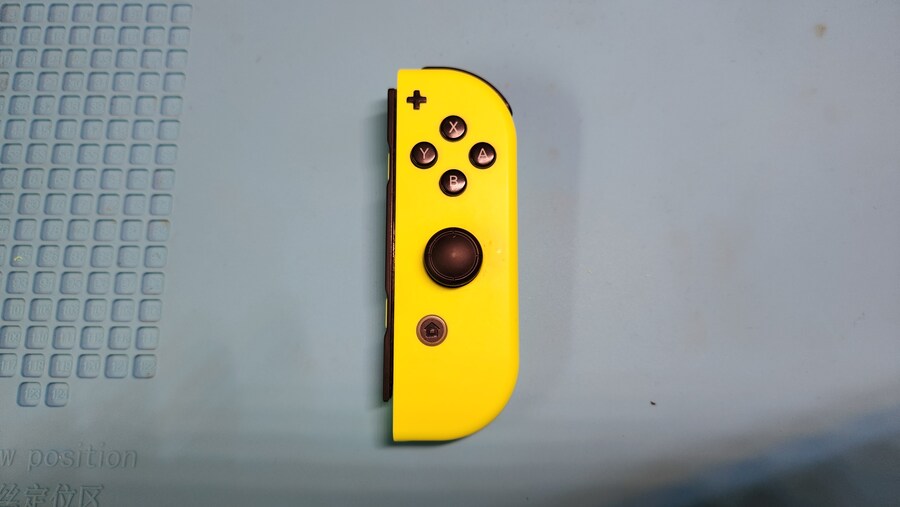

우촉 조이콘의 전체적인 모습입니다

동일할것 같은 좌, 우측 조이콘의 분해조립 난이도는 우촉이 월등하게 높기에 조심스럽고, 신중하게 작업해 주시길 바랍니다

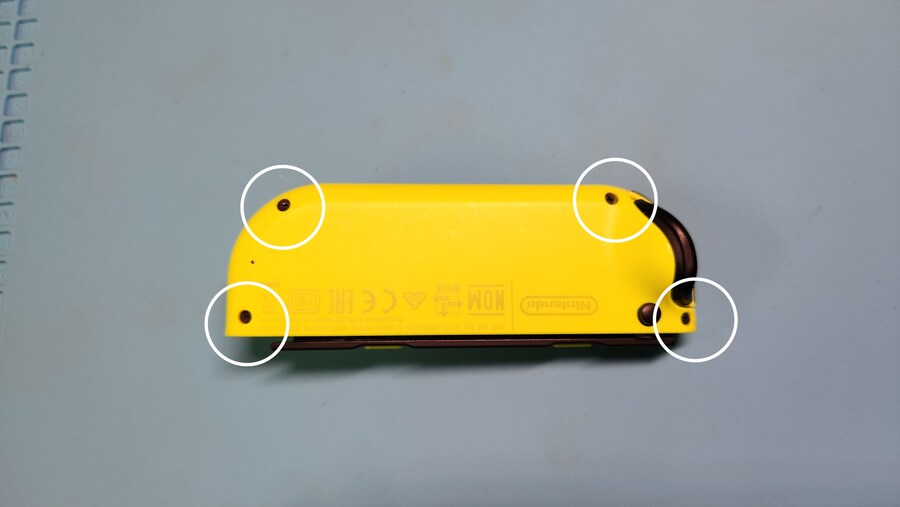

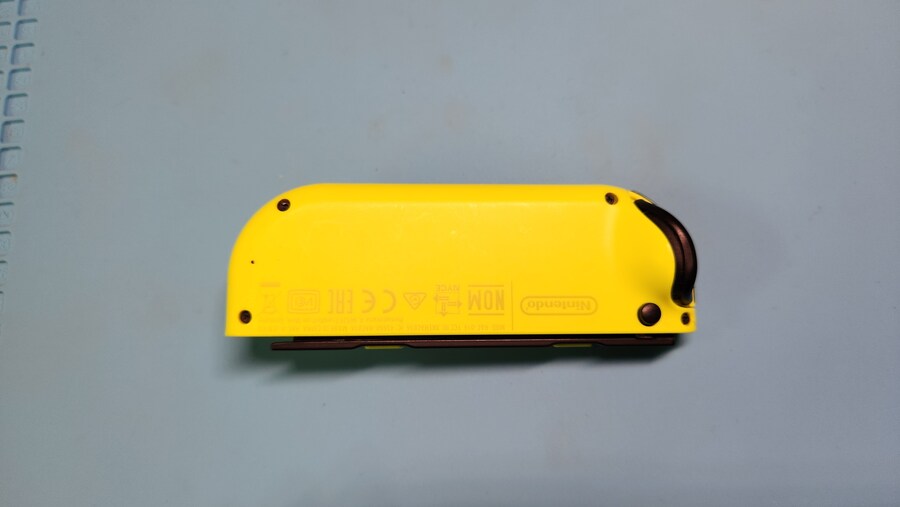

동그라미친 4곳의 Y형 나사를 풀어줍니다

좌측 조이콘과 마찬가지로 우측 조이콘도 분해시 사이드 슬라이드부분이 아랫부분과 연결되어 있기에 분해시 참고하시어 파손에 유의하시기 바랍니다

분해후 모든 나사는 +형 나사입니다

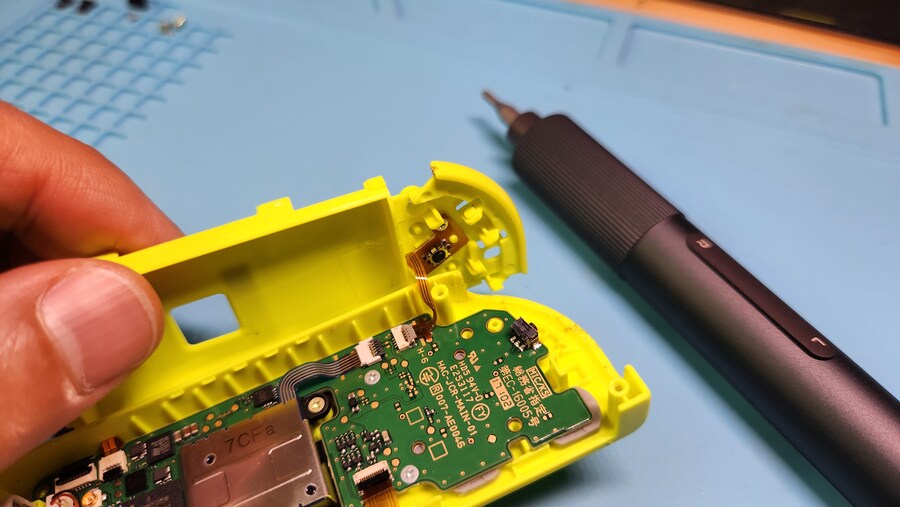

가장 먼저 아랫쪽 케이스와 결착되어진 나사를 풀어서 분해해줍니다

분해시 스위치 본체와의 걸쇠버튼을 분실하지 않도록 조심히 잘 챙겨 주시기 바랍니다

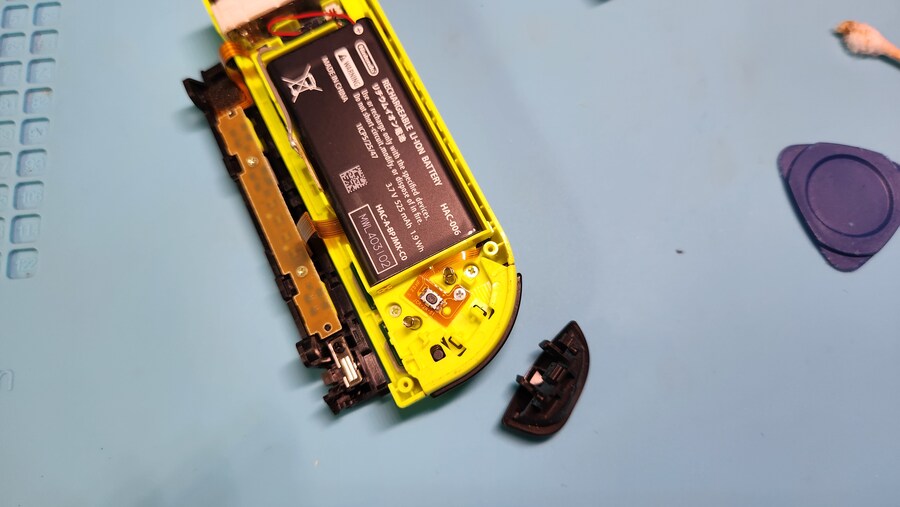

ZR버튼은 ZL과 마찬가지로 스프링을 유의하면서 스프링부분을 눌러주면서 걸쇠부분을 들어올려주면서 분해하여 스프링 분실에 유의해주세요 (지난 게시글 참고)

분해후 분해조립하는곳 근처가 아닌 안전한곳에 보관해주세요

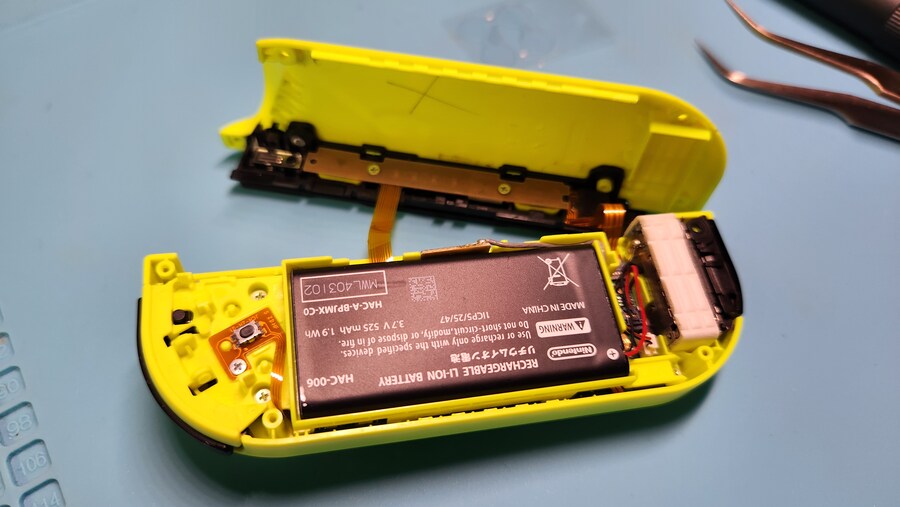

ZR버튼 분해후 배터리커넥터를 조심스럽게 분리해줍니다

그냥 툭 뽑아도 되지만 만의 하나를 대비해 핀셋등을 이용하시길 추천드립니다

배터리는 좌측과 마찬가지로 강하지않은 양면테이프로 붙어있기에 살짝들어서 배터리를 제거해줍니다

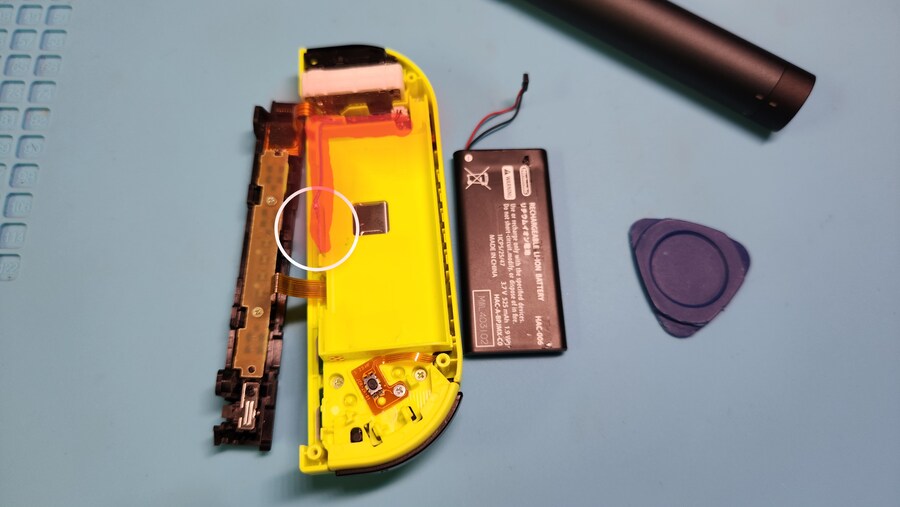

배터리 제거후 안테나같은게 하나있습니다

케이블이 중간판쪽에 얇은선과 함께 꽂혀있으니, 미리 안전하게 제거해줍니다

기판에서 모듈을 제거시 파손되지 않도록 유의합니다

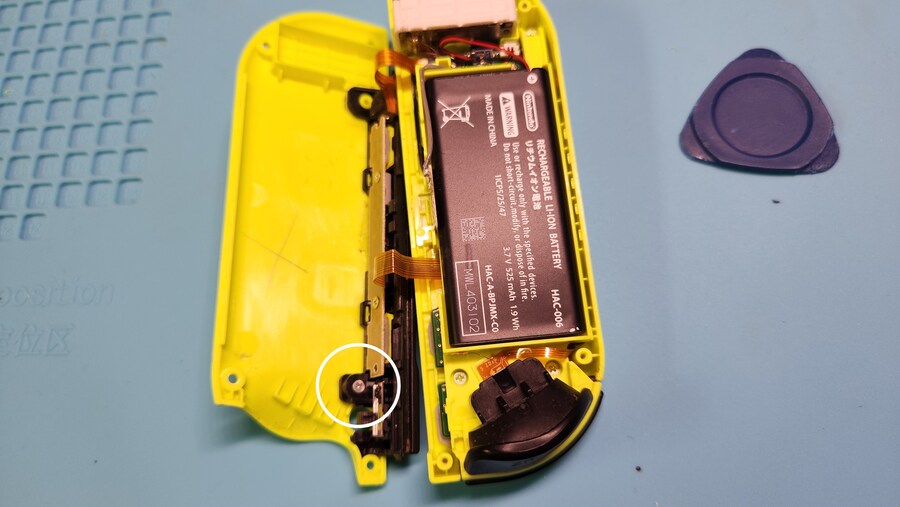

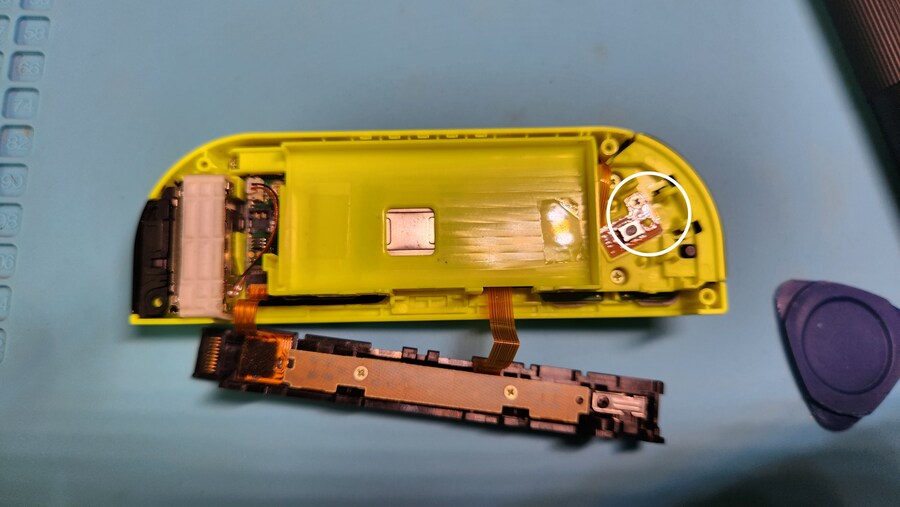

배터리 제거후 ZR버튼의 나사를 풀어줍니다

먼저 풀지않고 중간케이스를 분해시 상기사진처럼 짧은 필름케이블이 꼬여있기에 파손의 위험이 있습니다

몇년만의 수리를 위한 분해이다보니 기억이 가물가물 하더군요 ㅜㅠ

이후 배터리고정이 되어있던 중간케이스의 나사 3곳을 풀어줍니다

이후 조심스럽게 분해해주세요

분해하실때는 사진 기준 위로 살짝 들어올린후 아랫쪽으로 빼주는 느낌으로 분해하시면 좋습니다

슬라이드 패널의 필름케이블에 유의하시면서 작업하시길 바랍니다

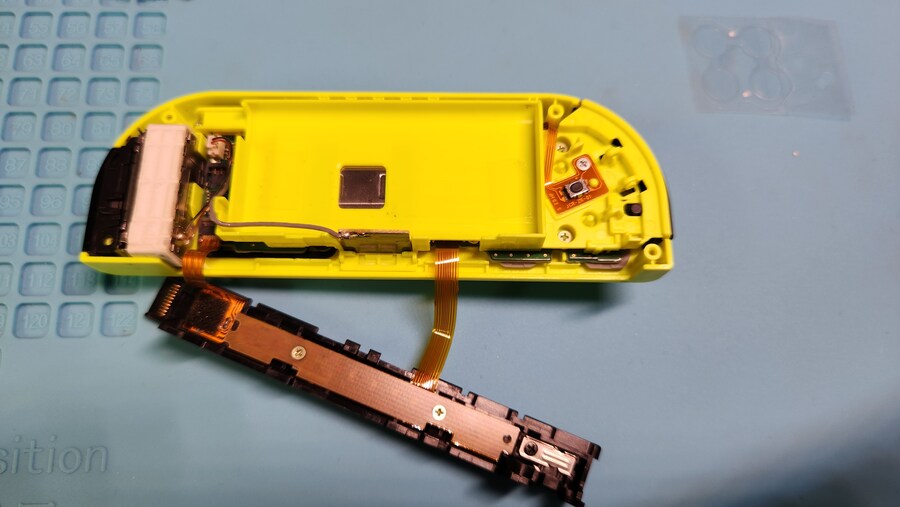

사이드쪽 슬라이드부품 분해시 필름케이블에 유의해주세요

지난게시글 참고하시어 필름케이블을 고정시켜주는 고정클립을 살짝 열어주신후 케이블 제거를 진행하시기 바랍니다

고정클립을 열어서 쉽게 빠지는것도 있으며, 추후 조립시 필름케이블의 파손을 방지하는 기본적인 사항이기에 기본을 지켜주시면 좋을듯 합니다

아날로그 스틱을 교체하실분은 두개의 나사를 제거후 교체를 해주시면 됩니다

저는 일전에 교체한 아날로그 스틱이 아직 멀쩡하여 그대로 사용하였습니다

다만, 기름때등을 제거해주었네요

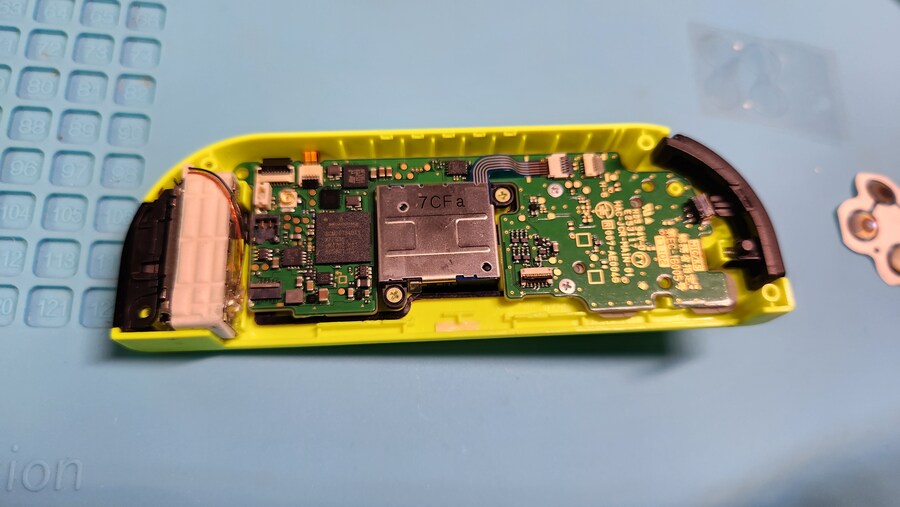

ABXY버튼이 불량작동하여 수리하여야 하니 기판까지 들어내 줘야합니다

두곳의 나사를 제거하면, 나사를 푸는것은 마무리가 됩니다

사진의 순서가 약간 뒤죽박죽인데, 이전 작업에서 R버튼을 미리 제거햐주세요 (사진을 찍기 위해 잠시 다시 꽂았습니다 ㅎ)

R버튼에도 스프링이 있으니 분실에 유의해주세요

혹은 R 버튼 불량시 좌측 조이콘과는 다르게 우측 조이콘은 필름케이블이 아닌 납땜이 되어있는 스위치를 제거하여 버튼 교체를 해줘야합니다

난이도가 있다면 있는 작업이라 추천드리기 힘든작업입니다

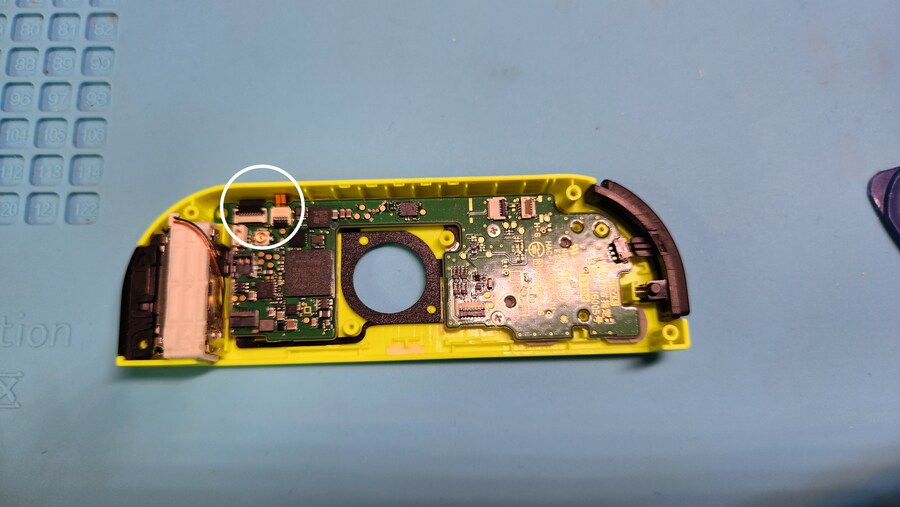

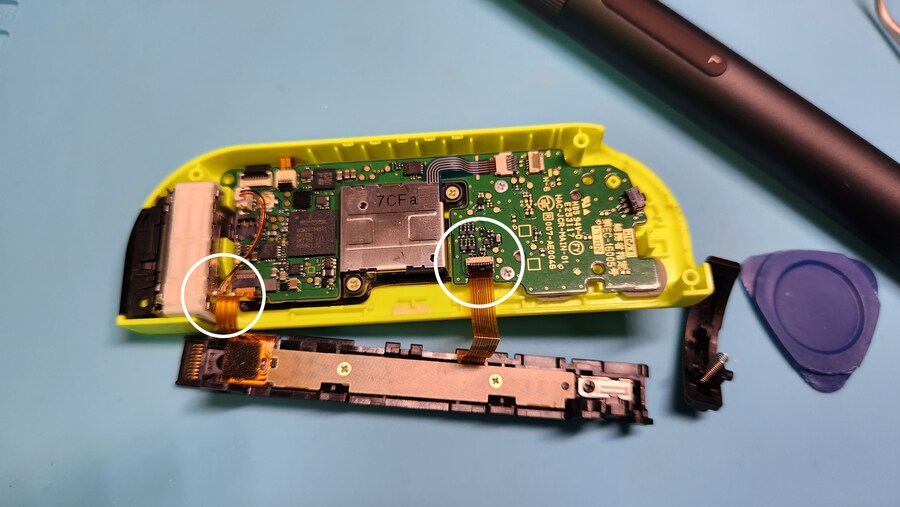

기판을 들어내기전 동그라미 친곳의 필름케이블에 유의해줍니다

케이블이 워낙짧아 기판이 꽂혀있는 상태에서 빼기가 여의치 않습니다

먼저 케이블 고정걸쇠를 열어준후 나사를 풀고 기판을 살짝들어서 필름케이블에 무리한 손상이 가지않도록 뺄수 있도록 유의해줍니다

기판을 분해후 뭈은때도 벗겨줍니다

버튼들이 약 6~7년차가 되다보니 때가 장난이 아닙니다

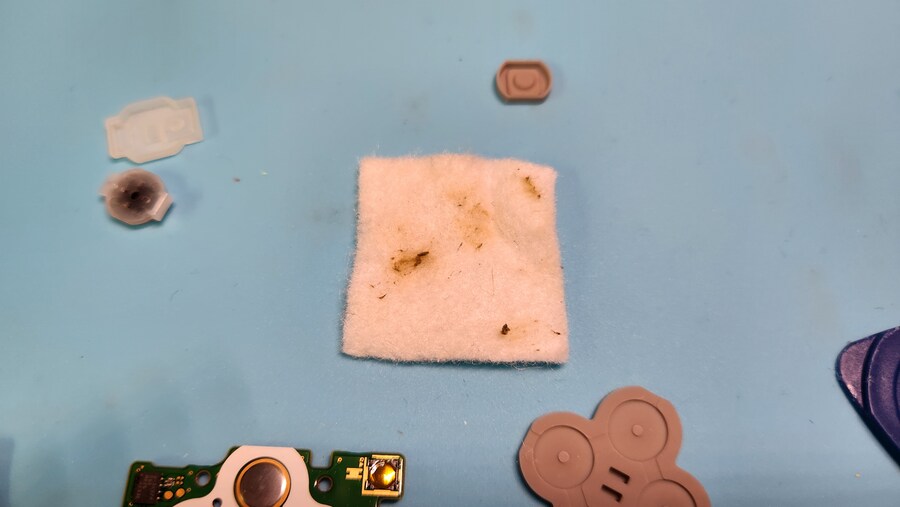

보통 옥씨싹싹 티슈등을 사용하기도 하는데, 우레탄 녹음등의 문제가 있어 아이들이 있어 저희집 필수품인 알콜솜 한장으로 버튼들을 세척해줍니다

때가 장난 아닙니다....

분해시 너무 힘을 줘서 부품이 분실 되는것을 막아줍니다

특히 내부에 버튼부품들과 고무부품들이 오밀조밀하게 모여있습니다

조심해주세요

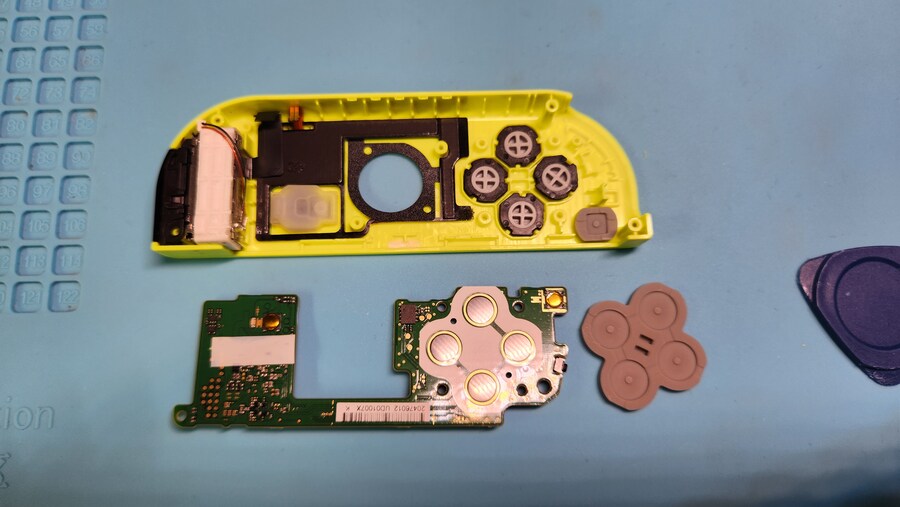

기판을 들어내면 위의 사진과 같은 모습이 나옵니다

이로서 올 분햐가 되었다고 보시면 될듯합니다

이전 게시글에도 작성했다시피 아이들과 마눌님과 다같이 게임을 즐기다보니 중복된 콘솔이 너무나도 많습니다

그중에서도 스위치가 스위치2 2대까지 포함하면 7대가 되어버립니다 ㄷㄷㄷ

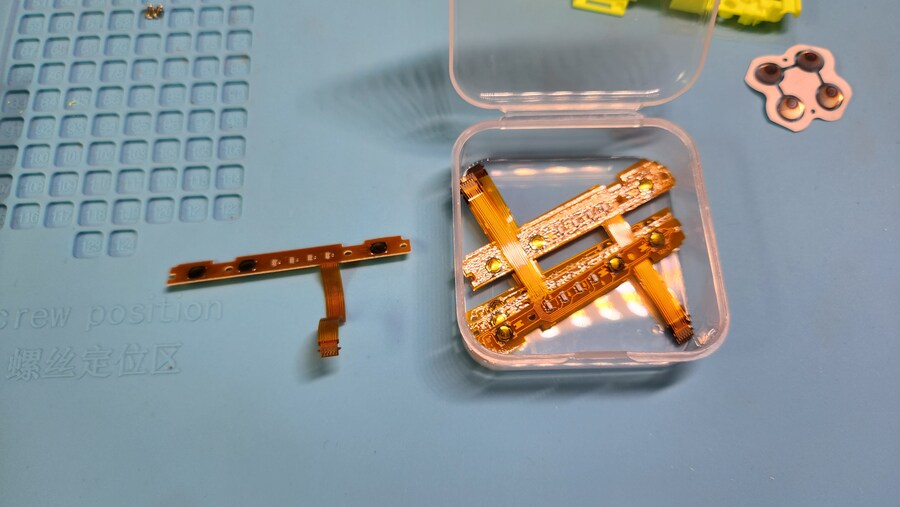

수리 부품들은 가격차이가 크게 나지 않으면 10개세트정도 수리할정도로 미리 구비해두었습니다

그리고, 부속품별로 따로 구분해두었네요

조이콘 1세트 가격으로 약 7년간 6쌍정도의 조이콘을 잘 사용중입니다 ㅎ

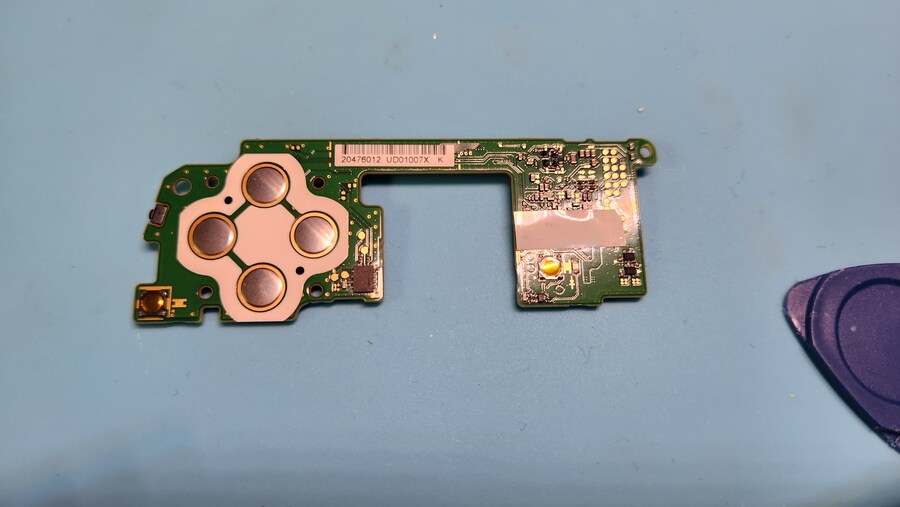

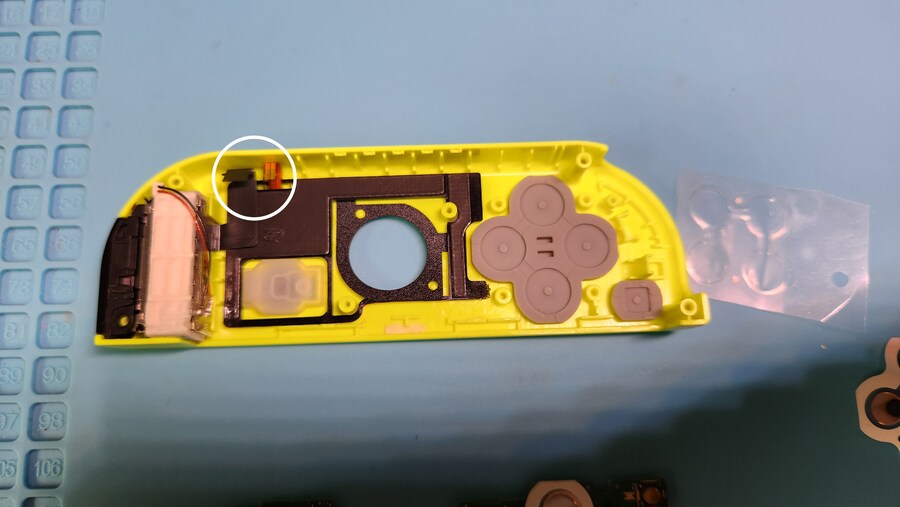

ABXY버튼이 있던곳을 보면 흰색과 얇은 철판으로 이루어진 부속이 있습니다

이놈의 수명이 다되어 버튼이 잘 눌러지지 않습니다

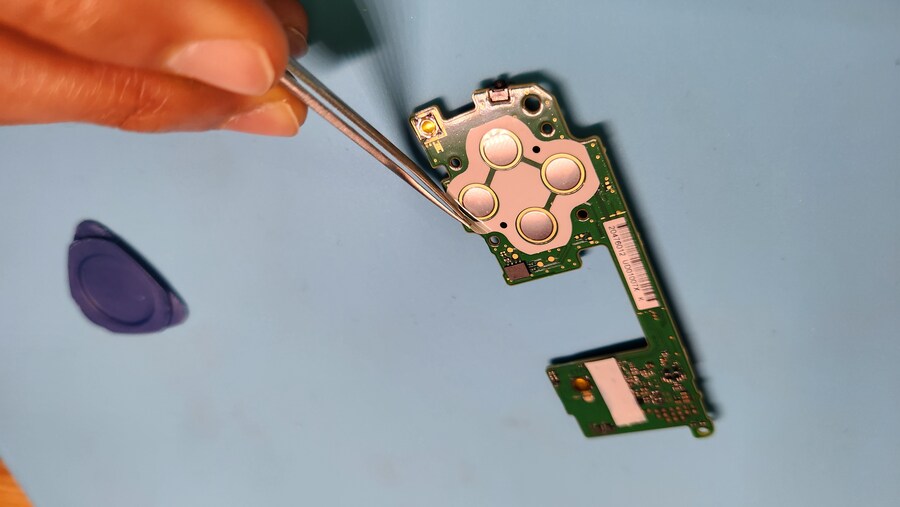

사실 손톱둥으로 긁어보시면 끝부분이 잡히고 뜯으시면 되지만, 사진을 찍어야 되니 핀셋 등장 !!!

접촉부는 스티커와 유사한 방식으로 붙어있습니다

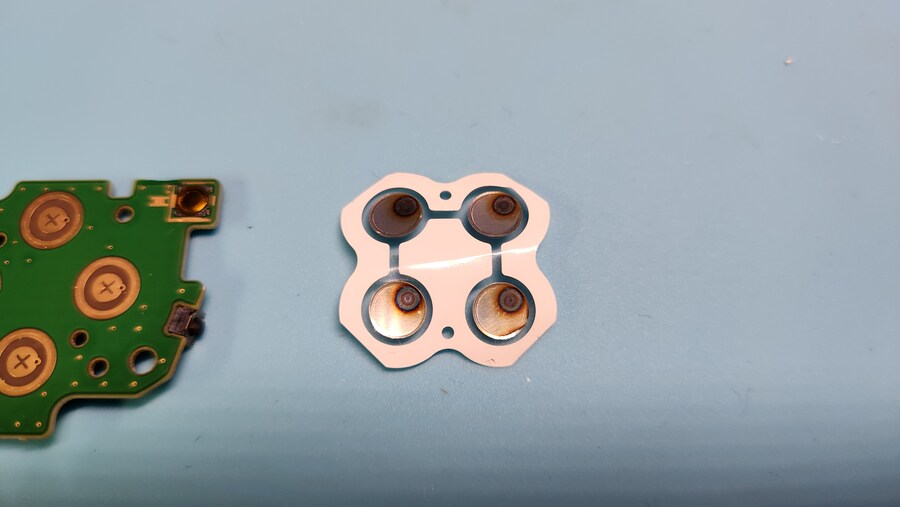

떼어내서 뒤집어버시면 약 7년간 열심히 작동햐준 결과로 전기가 통하는 철판이 다 타있습니다

원래 저렇다고 보실수도 있지만, 새로 교체할 부품과 비교해보면 얼마나 혹사되었는지 비교가 됩니다 ㄷㄷㄷ

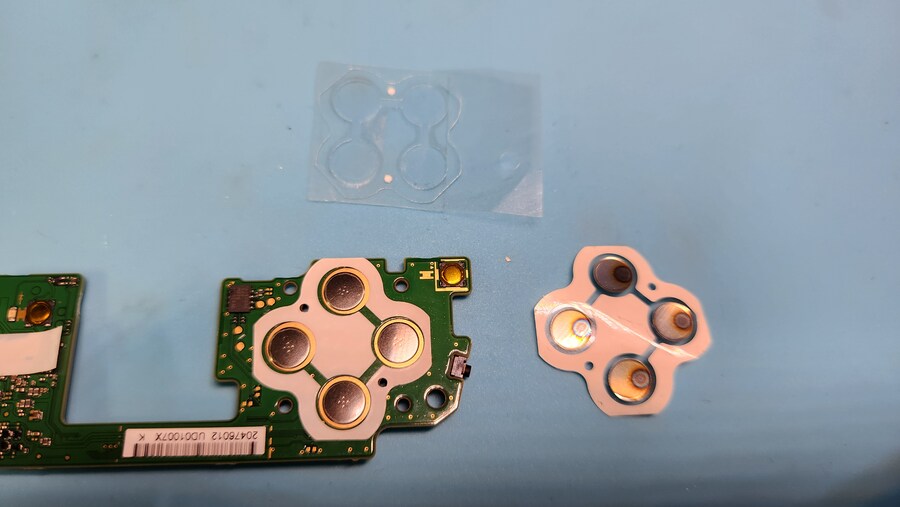

새로운 부품을 어떻개 붙일 것인지 위치선정을 한번 해보고 스티커비닐을 벗긴후 붙일 준비를 해줍니다

기판을 꺄끗하게 해주시고 최대한 이쁘게 붙여줍니다

위치선정은 은샥 철판테두리가 투명인데, 기판의 황동색이 균일하게 원모양으로 잘 나오개 붙여주는겁니다

참고로 올려서 바로 붙이시지 마시고 올려보고 자리가 잘잡히면 눌러서 고정시켜주시고, 살짝 올려서 위치가 잘 안맞으면 다시 살짝 떼었다가 재작업하셔도 되니 너무 겁먹지 마새요

재조립시 유의하실점은 버튼들의 위치와 모양을 잘 기억하셔서 제자리에 빠진 부품없이 (버튼 + 고무) 잘 조립하는것입니다

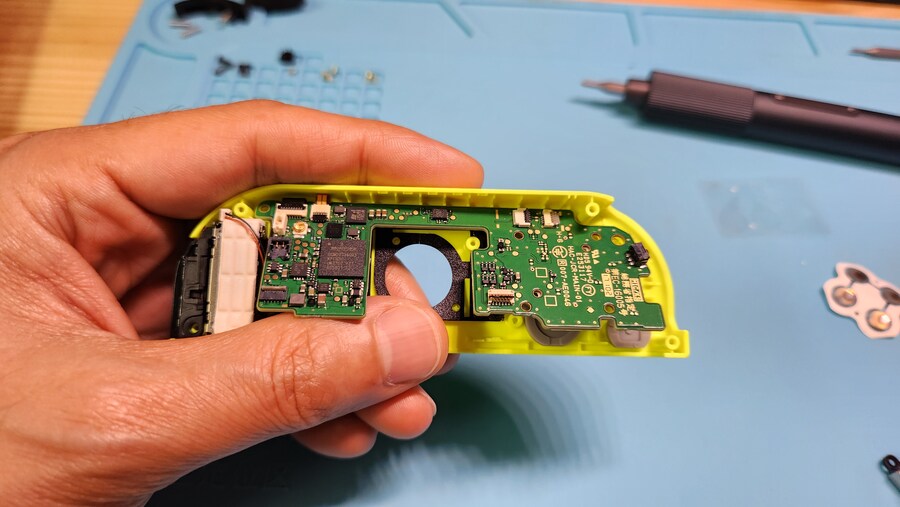

IR 모듈등의 필름케이블 2개는 조립후 꽂우려면 필름케이블에 손상이 갈수 있기에 (접혀서) 걸쇠를 열어서 부드럽게 재 결착하시거나 기판을 살짝 얹어서 필름케이블 조립후 바로 나사 체결하는 방법이 낫습니다

케이블이 짧아서 무리하게 작업하시면 파손의 위험이 있답니다

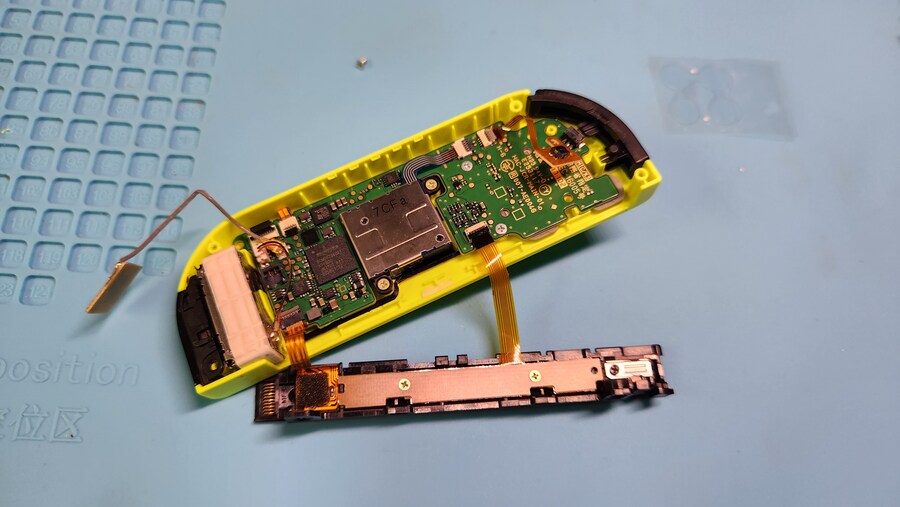

아날로그 스틱을 연결해주고 필름케이블 체결욀료후 이전게시글과 마찬가지로 슬라이드 패널 기판을 교체해줍니다

이후 무선 모듈도 같이 연결해줍니다

분해의 역순으로 다시 잘 조립해주세요

조이콘은 워낙에나 작은 크기에 많은 기능이 포함되어있기에 조심조심 천천히 조립해주시는것이 중요하다고 생각됩니다

마지막 ZR버튼 체결시에는 오히려 ZL보다 쉽습니다

스프링을 조이컨에 올리고, ZR버튼의 스프링홈과 맞춘후 살짝 눌러주면 됩니다

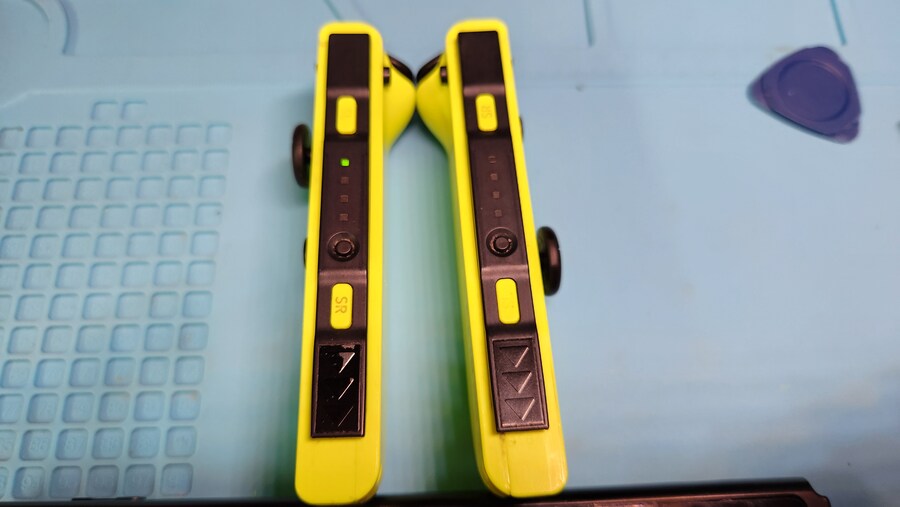

지난번 수리한 좌측 조이콘과 함께 LED가 잘 들어오는것을 확인할수 있습니다

물론 AS를 받을수도 있지만, 저처럼 기기가 몇대이상이라 자가수리가 훨씬 저렴한 경우에 도움이 되시길 바라는 마음에 글 작성하였습니다

다음에 기회된다면 (다른 조이콘이 배터리가 60%이상 충전이 불가하고, 충전이 잘 되지않아 본체 사이드슬라이드 분해조립과, 조이컨 스라이드 통갈이를 하게될듯 합니다

그때또 게시글 작성하도록 하겠습니다

요즘 초등 6 여아, 초등 4 남아, 그리고, 저 이렇게 3인 파티 스플래툰3를 즐기는데 정말 꿀맛입니다 ㅎ

애기엄마는 젤다왕눈이나 플스5만 가지고 노네요 ㅜㅠ

스플래툰3 4인 셋팅되어있는데, 두달만 기다리라네요

젤다왕눈 다 즐기고 같이 해주신답니다 ㅡㅡ

현재 스위치2가 두대인데...

아마 또 2대 더 구매해야하지 싶습니다

아이들이 눈독 들이네요 ㅜㅠ

분위기상 몇년뒤에도 침침한 눈 닦으며, 수리지옥에 빠져있을듯 합니다 ㅜㅠ
