오늘 작업할 두대 입니다.

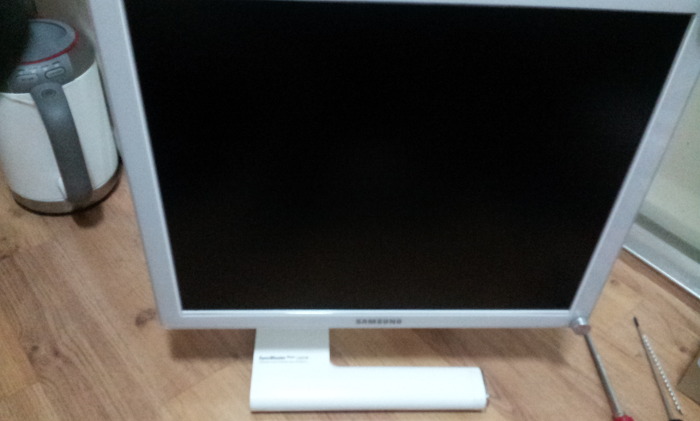

첫번째 사진은 삼성 19인치(s-pva 패널) 8년된 모니터(07년도 모델)

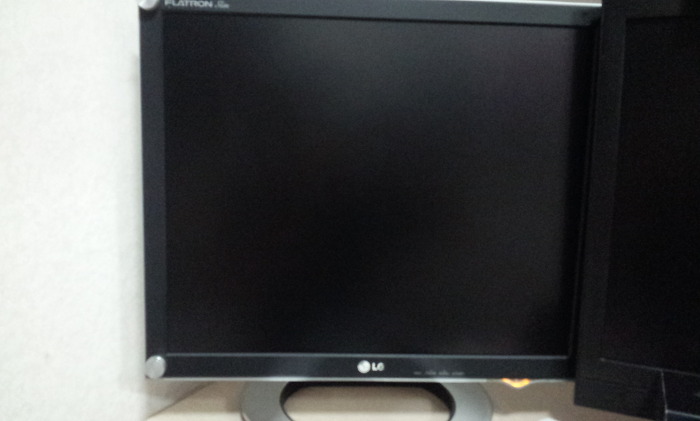

두번째 사진은 엘지 19인치(tn 패널) 10년된 모니터(04년도 모델)

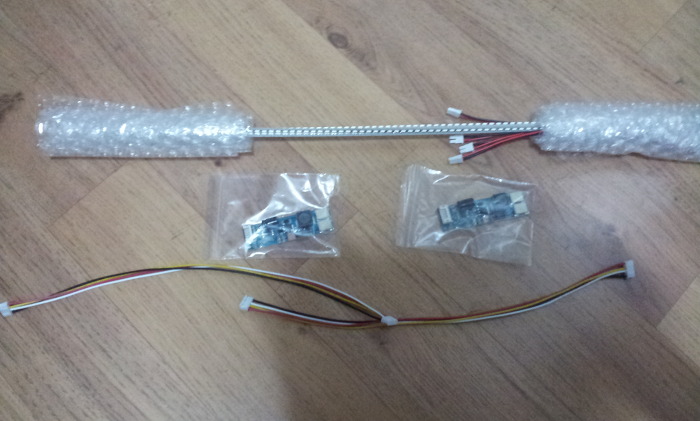

주문한 LED 바랑 LED드라이버 입니다.

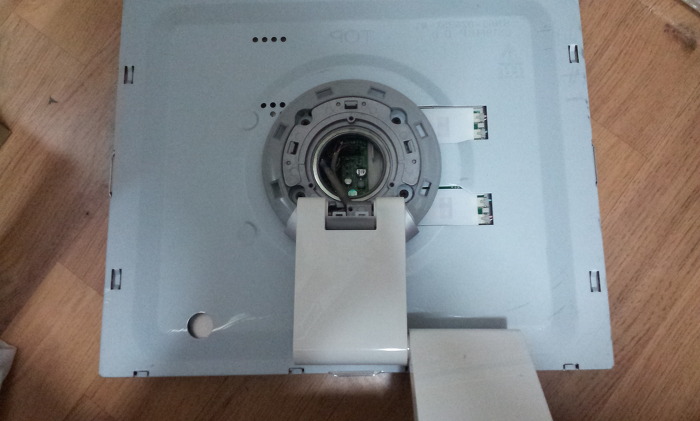

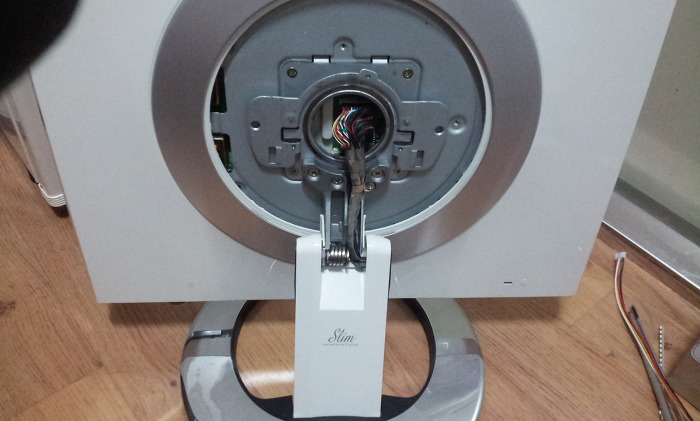

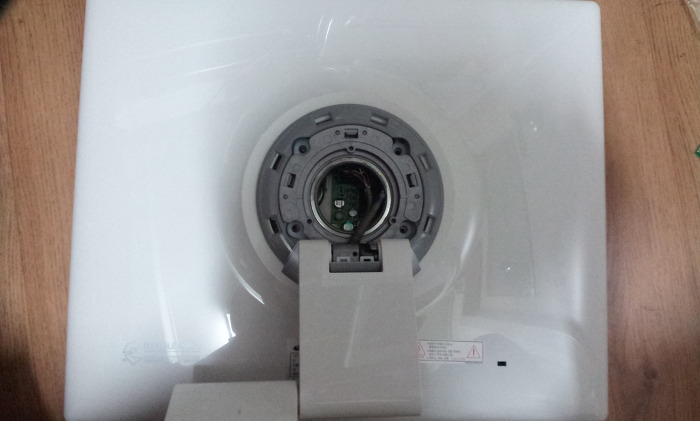

모니터를 뜯어야 되는데 두 모델다 뒷쪽에 나사가 하나도 없습니다...

ccfl 빼내고 led로 교체하는것보다 이거 뜯는게 더힘드네요

주말을 뜯는 방법 찾는라 다 보냈습니다.

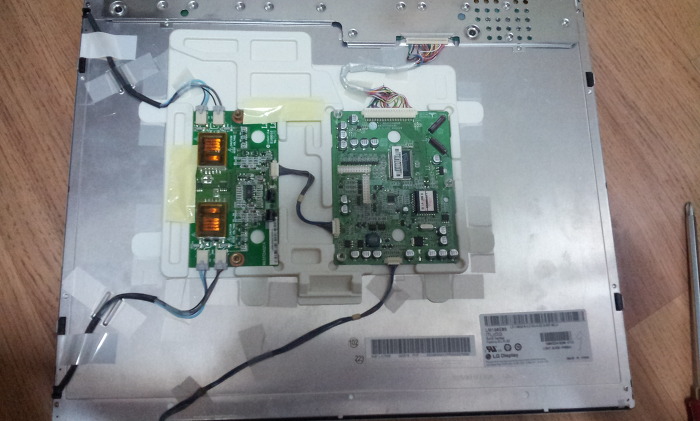

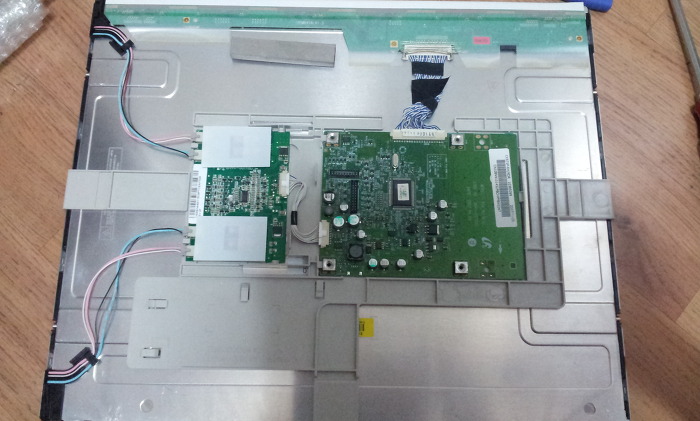

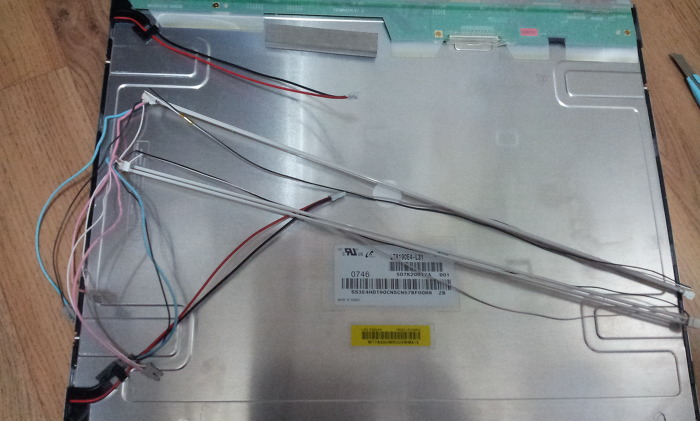

LED 교체전 CCFL 달린 사진입니다.

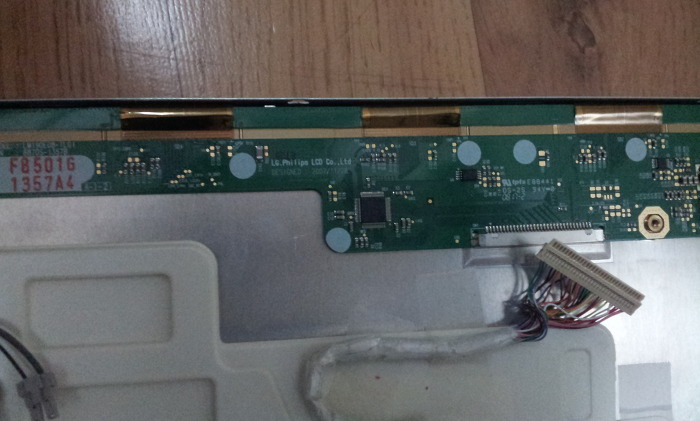

초록색 기판 위쪽에 달린 노란색 필름선들을 제일 조심해야됩니다.

저케이블이 끊이거나 문제가 생기면

화면에 세로로 줄이 쫙 생깁니다.

탭이 나갔다고 하는 현상인데 일반인은 못고칩니다.

사설 수리점 가면 수리는 되는데 차라리 그돈으로 새로 사는게 좋아요.




내부 모습을 찍으려 했으나 뜯고보니 먼지 들어가는 문제랑

혼자서 분해하고 사진찍고는 못하겠더군요

내부는 맨앞에 유리판 + 필름지 3장 + 두꺼운 투명 아크릴판? + 필름지

가 들어있습니다.

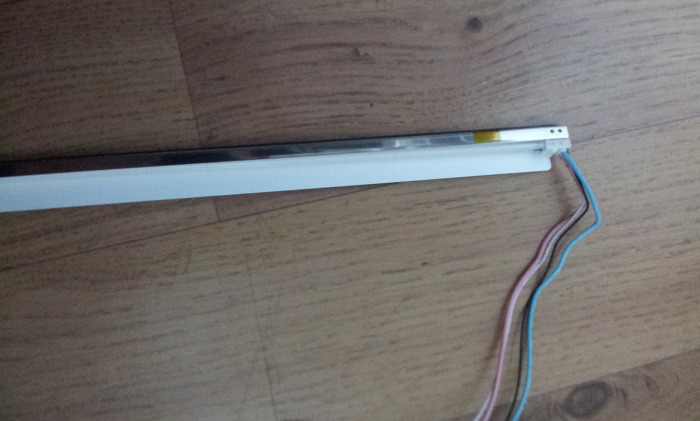

삼성껀 사진처럼 ccfl 이 들어있는 부분을 분리해서 교체했는데

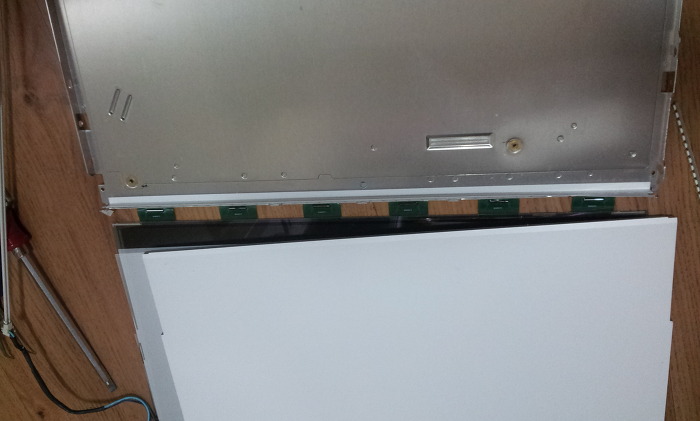

엘지껀 통쨰로 붙어있어서 분리하고 교체하는데 상당히 힘들었어요

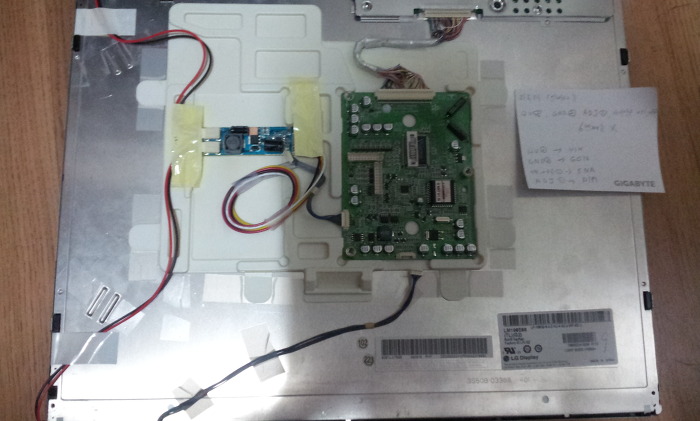

LED로 교체한후 조립전 사진

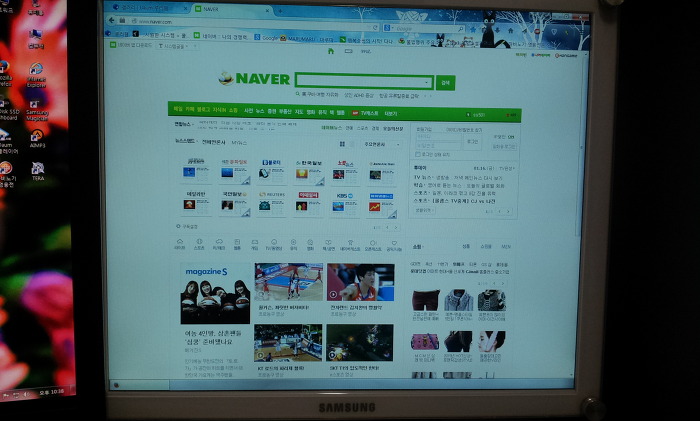

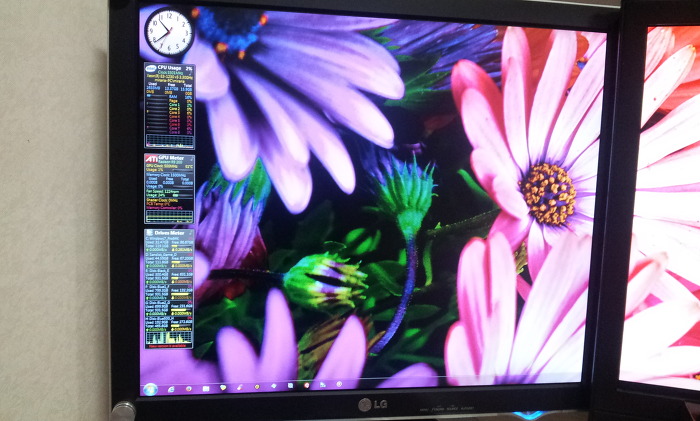

조립하고 켜보니 잘나오네요



둘다 사용한지가 오래되서 약간 어두워 보이는게 불만이었는데

교체하고 나니 ccfl 이랑 차이점 많이 나네요

전기세 걱정도 좀 줄었고 화면이 선명합니다.

교체전 자료를 찾아보다가 led로 바꾸면

동글동글하게 테두리에 빛샘 자국이 생긴걸 봤었는데

전혀 그런 현상없어요

전혀 다른 회사의 두모니터를 뜯으면서 놀랬던게

겉디자인은 틀린데 내부 설계는 거의 똑같더군요

글고 다시 하라면 안할래요



추가로.. 백라이트가 아래나 위쪽 두군데 아님 한군데만 들어가는건 교체가 됩니다.

그런데 엘지 M2600D-PM 같이 위쪽부터 아래쪽까지 6개가 패널 뒷쪽에 깔려있는 모델은

교체가 안된답니다.
