[취미] 사탄 제이데커 설계일지

[테라진]

이 글을 보러오신 분들 대부분은
그 시절 데커드의 순직 장면을 잊지 못하실 겁니다

저 역시 엄청난 충격을 느꼈지만,

또 한편으론 악마를 연상캐하는 메카 디자인에
새로운 눈을 떠버렸던 것 같습니다

지금까지도 제품 소식이 없는

사탄 제이데커를 설계하는 것은

언제나 제 인생 버킷리스트 중 하나였습니다

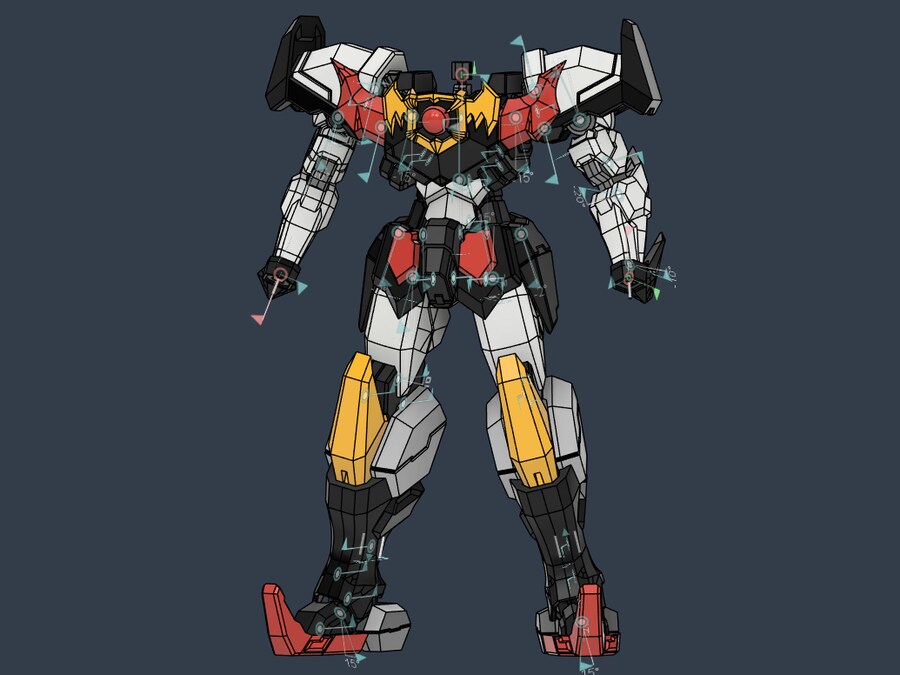

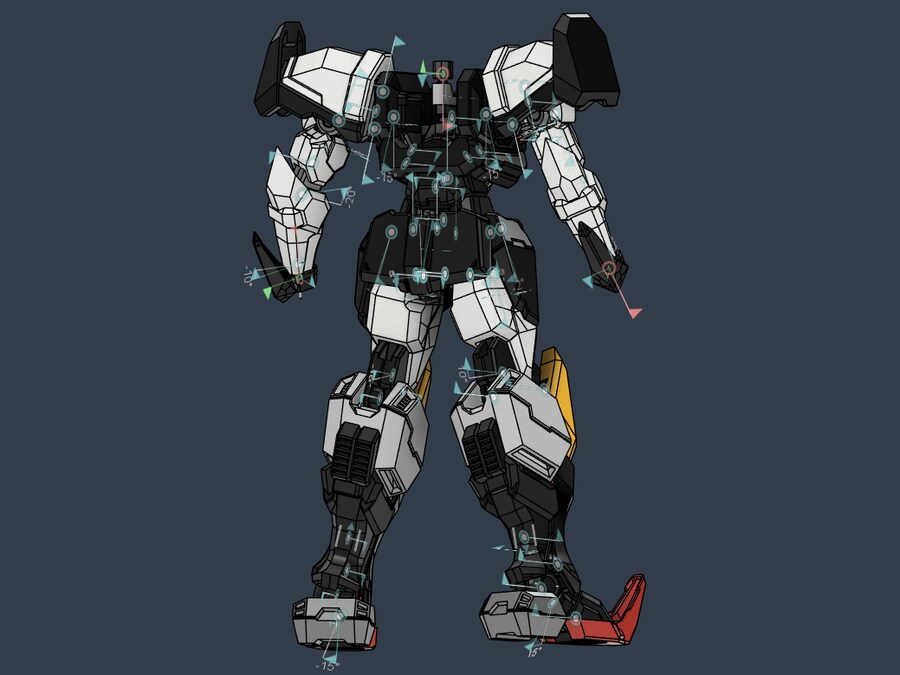

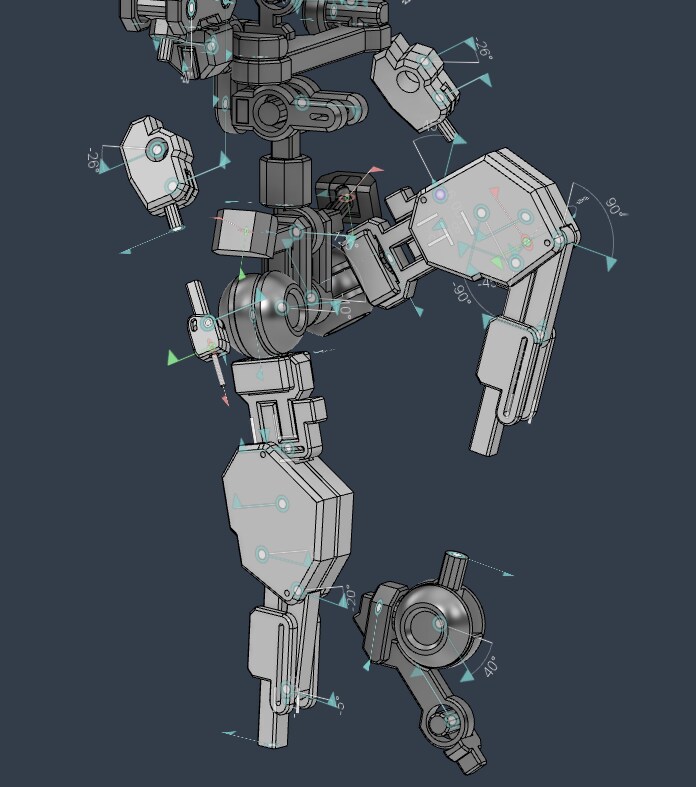

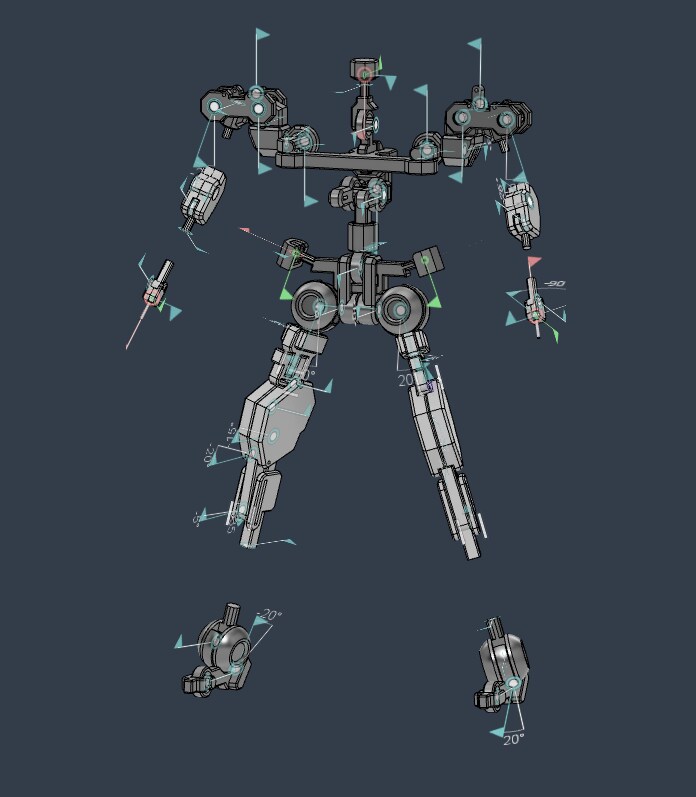

처음 시작은 관절골격을 설계하는 것이었습니다

최대한 많은 기믹을 구현하면서

앞으로 있을 변경사항을 적용하도록,

연동 설계에 많은 신경을 썼습니다

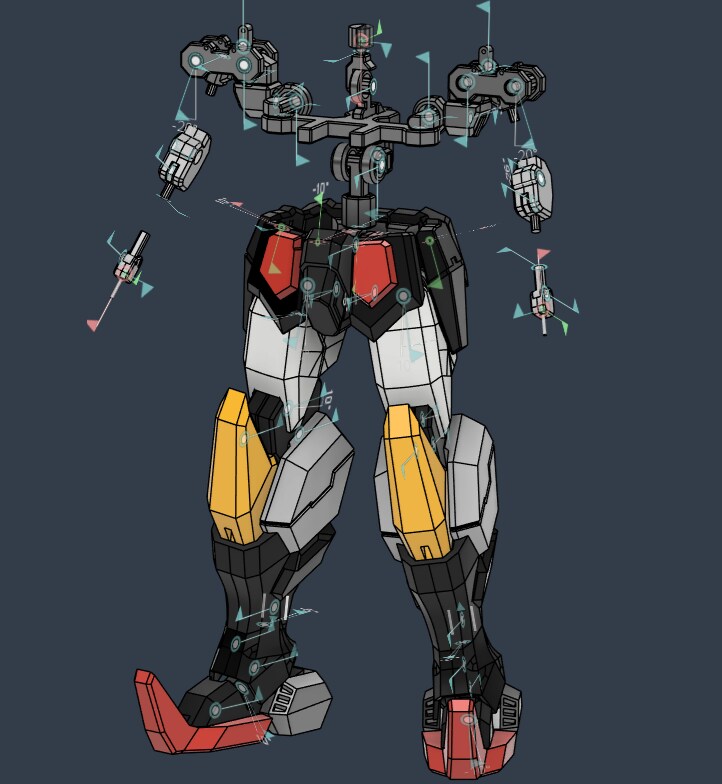

그렇게 반년 가까이 지난 지금 골격을 보면

많은 부분이 변경 된 것을 볼 수 있는데,

그 이유는 아래 사진들을 통해 언급하겠습니다

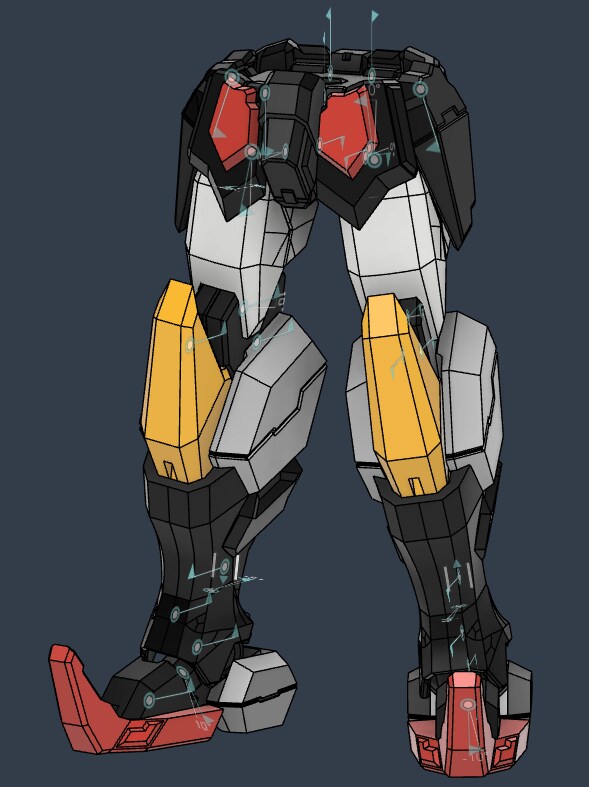

하반신 작업중 가장 까다로웠던 부분은

고관절 영역이었습니다

무릎 관절의 경우, 다리의 기믹으로

꽤 많은 가동범위를 확보했지만...

안타깝게도 허벅지 갑주 기믹이

고관절 범위 확보엔 큰 영향을 주진 못했습니다

결국 고관절을 싹 다 재설계 했습니다

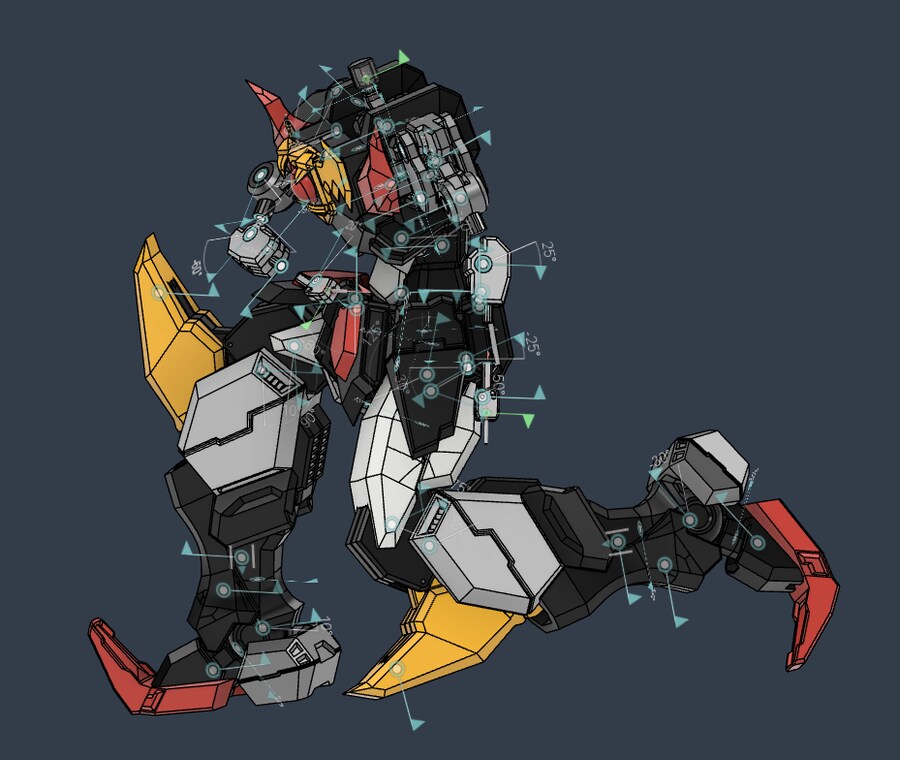

스커트는 간섭이 없도록 최적화 설계를 진행하였고

고관절은 연장 가능하도록 설계해서

가동범위가 많이 늘어나

무릎쏴 자세도 잡을 수 있게 되었습니다

발목은 아직까지도 고민이 많은 부분입니다

디자인과 가동 범위의 타협점을 찾는 게 쉽지 않은데,

아마도 설계에 약간 변경이 있을 것 같습니다

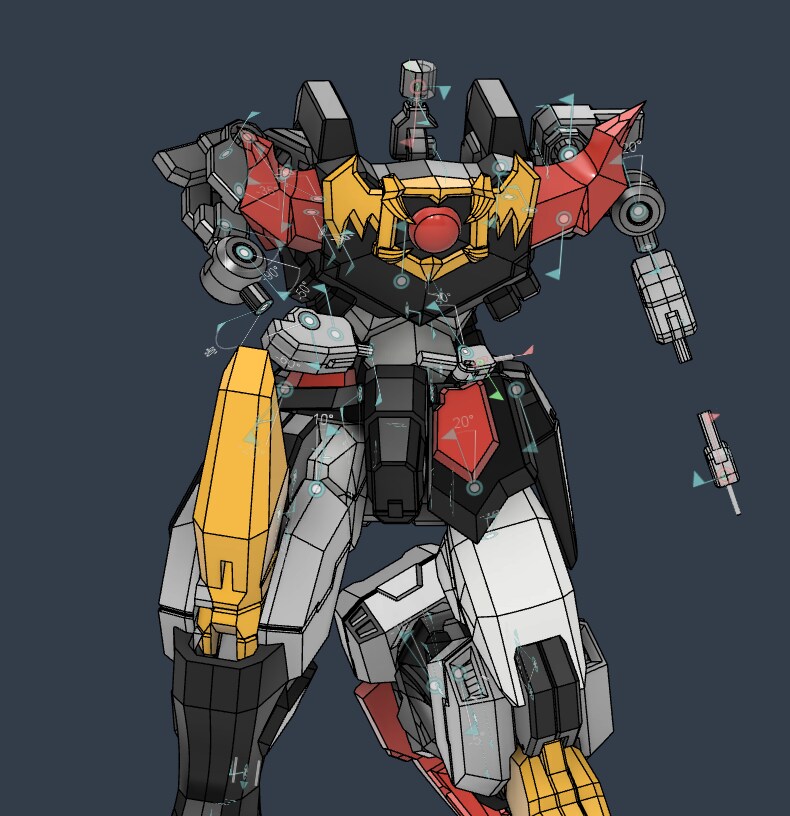

허리 관절도 기존 2개였던 축을 3개로 늘렸는데

문제는 그 가동범위 만큼, 노출부와
간섭부를 제어하는 것이었습니다

A축을 만족시키면 B축에서

B축을 만족시키면 C축에서

C축를 만족시키면 다시 A축에서 발생하는 간섭에

정신은 혼미해지고 손목은 갈려나갔지만...

제 인생 버킷리스트 로봇 설계에 타협은 없습니다

울지마라 내 손목이여! 일시적인 고통이 아니겠지만
가동 범위를 만족 시킬 수 있다면, 바라던 바다!

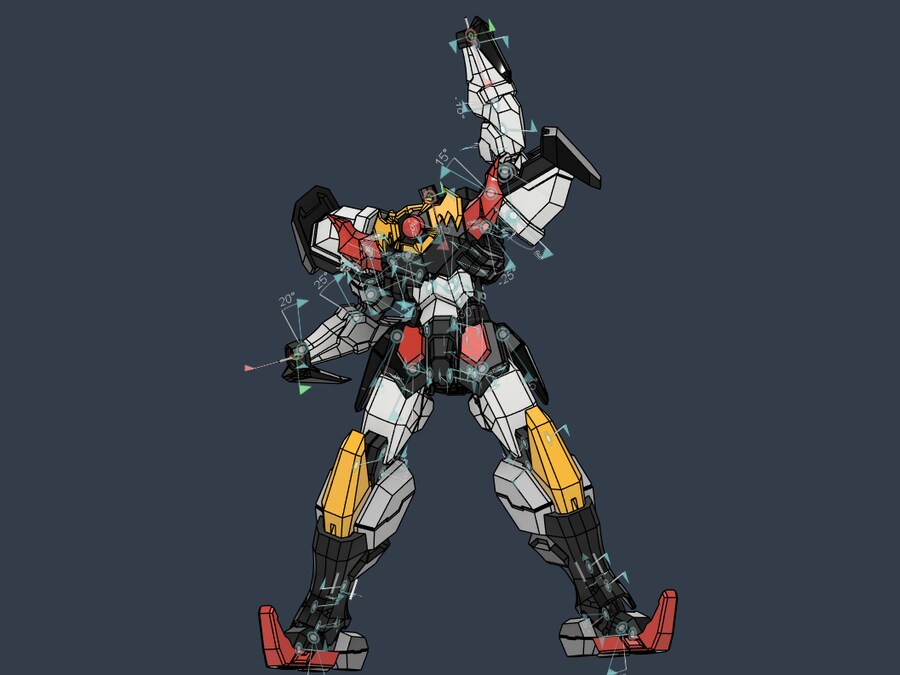

지난 프로젝트에서 군주님의 시그니쳐 포즈를 재현하지 못한 저는

이 문제를 해결하기 위해 많은 연구를 진행하였습니다

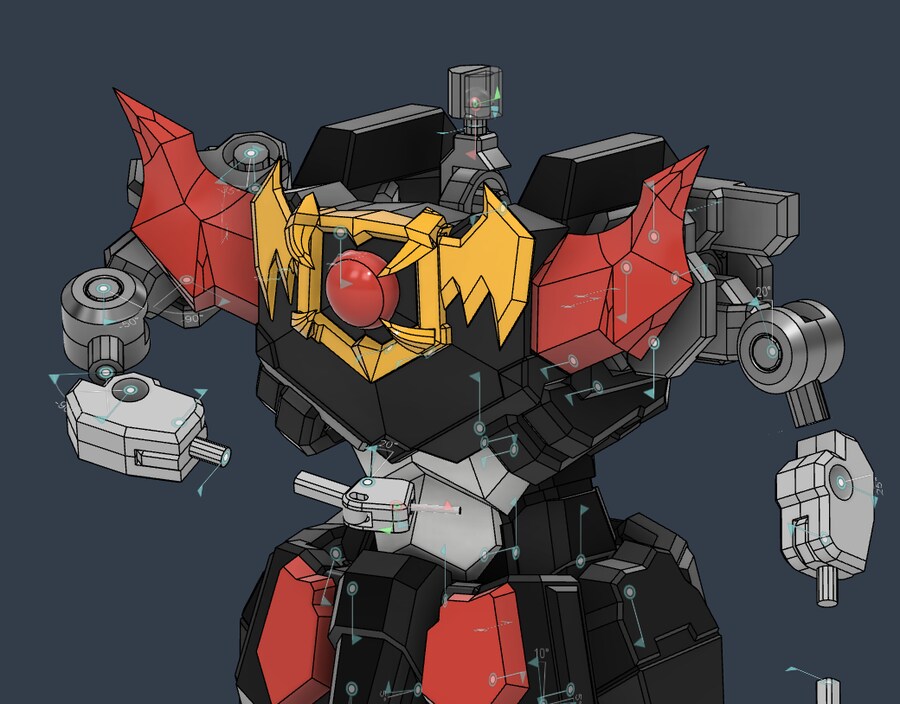

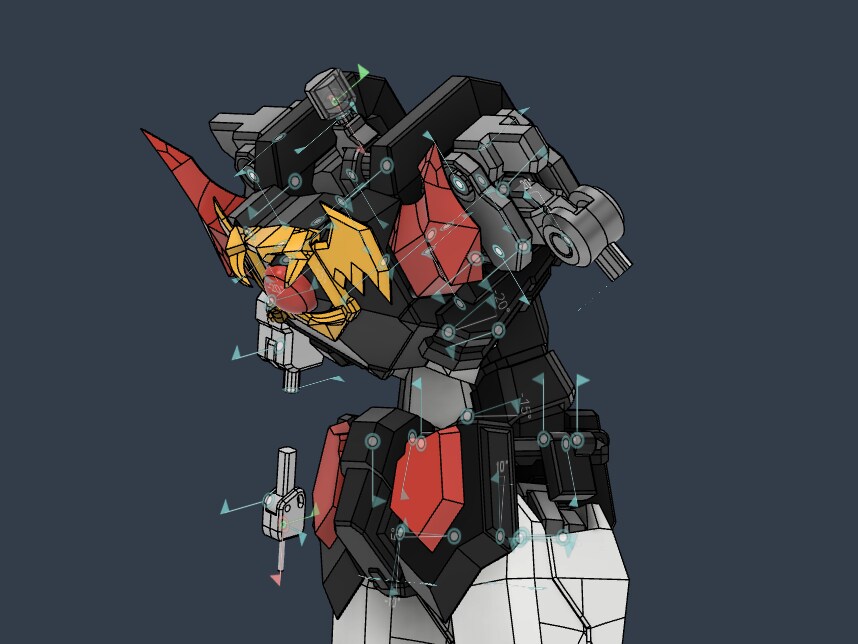

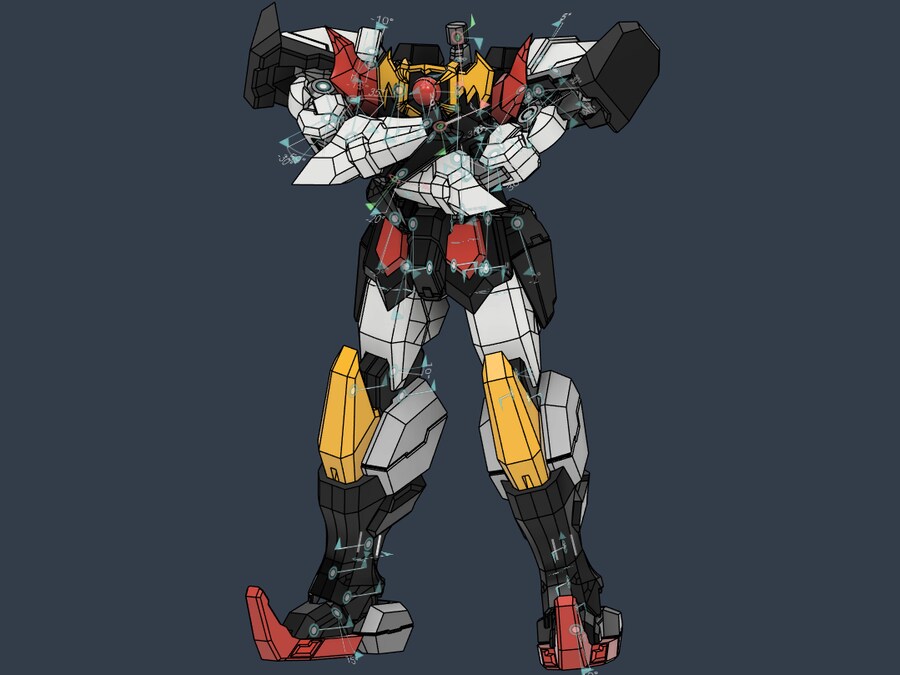

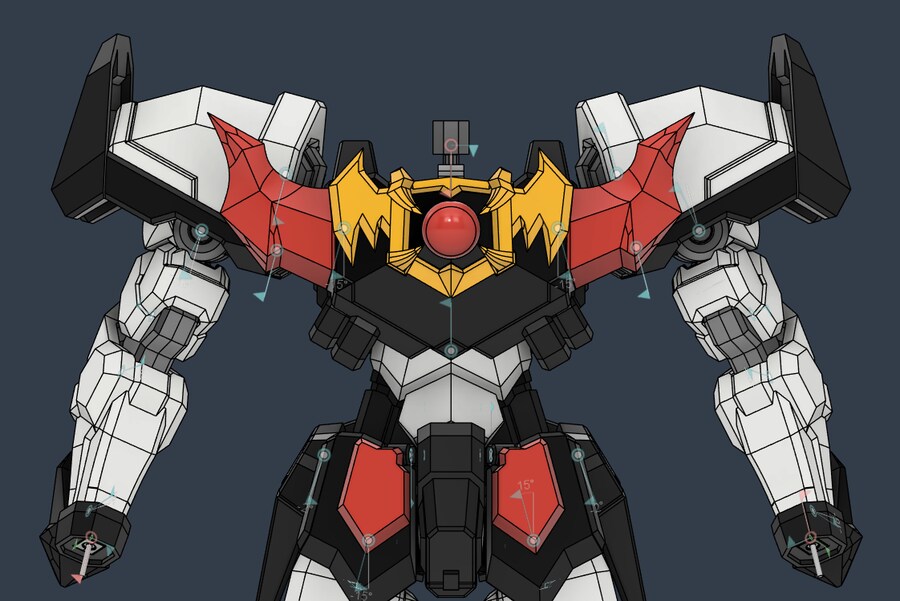

우선 견갑골 회전 메커니즘을 추가하였고

날개뼈 움직임(연장) 구조를 구현하여

다음 자세를 취하는데 많은 자유도를

확보 할 수 있었습니다

긴 연휴기간 동안 작업으로,

전체 설계의 약 60% 정도가 끝난 것 같습니다

다 끝나가는 것 처럼 보일 수 있겠지만...

인체중 가장 복잡한 관절을 가지고 있는 손

캐릭터의 완성인 얼굴

그리고 각종 무기들을 생각하면

앞으로 2~3개월은 더 걸릴 듯 합니다

조금만 더 시간과 예산이 있었더라면...

그동안 작업하며 스스로 능력에 한계도 느끼고

포기하고 싶은 순간도 많았지만...

어차피 마지막 설계가 될 거라면

후회가 없도록 최선을 다할 생각입니다

다음 작업기는 모든 설계가 끝난 후

진행하겠습니다
