드디어 IBM 5100을 구했습니다. 이걸 구하고 싶어 이베이에서 첫번째로 발견한 이후 1년 5개월 만입니다.
아니 딱히 오른쪽에 가고 싶은 것은 아니고, 그냥 역사의 한 조각을 보셨으면 합니다.
Special thanks to... [ www.gigglehd.com ]
페덱스 사무소 근처입니다.
가지고 올 때 모습.
페덱스 배송센터에서 직접 가져왔습니다. 포장 참 허술하네요.
집에 와서 뚜껑을 열었습니다.
드디어 모습을 드러내는군요.
APL+BASIC을 구했으면 했지만, BASIC모델입니다.

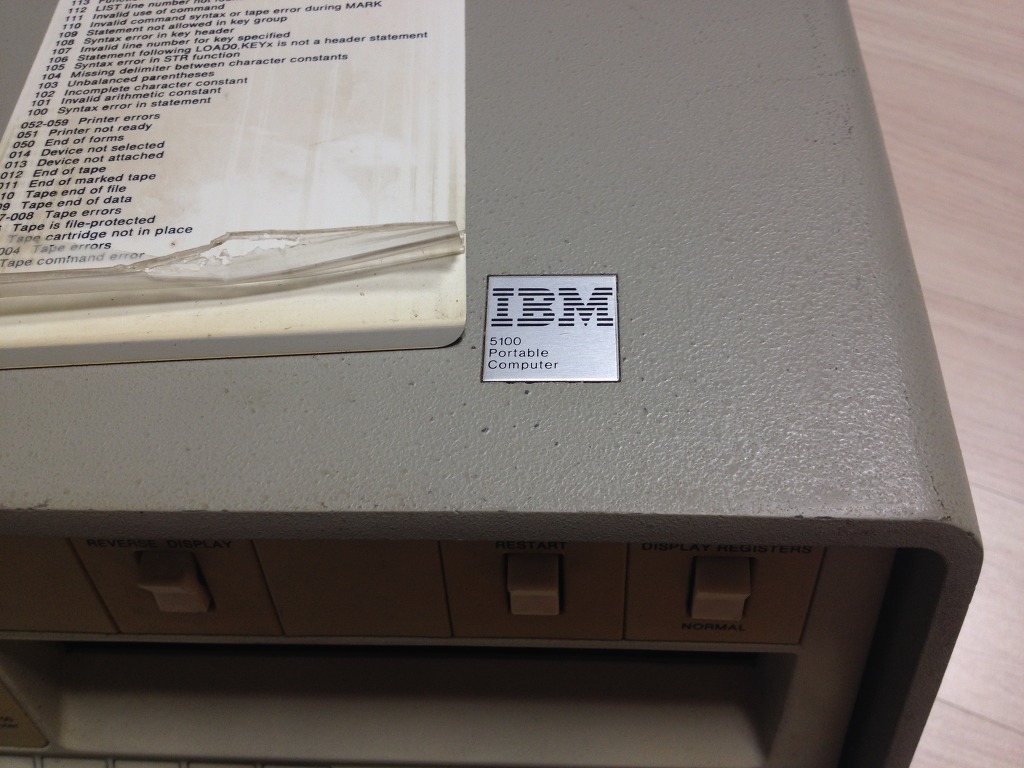

IBM 5100 Portable Computer이라는 문구가 선명합니다.
앰블렘도 아주 멋지군요.
후면입니다.
단축키 일람표의 비닐을 아직 안 뗐군요.

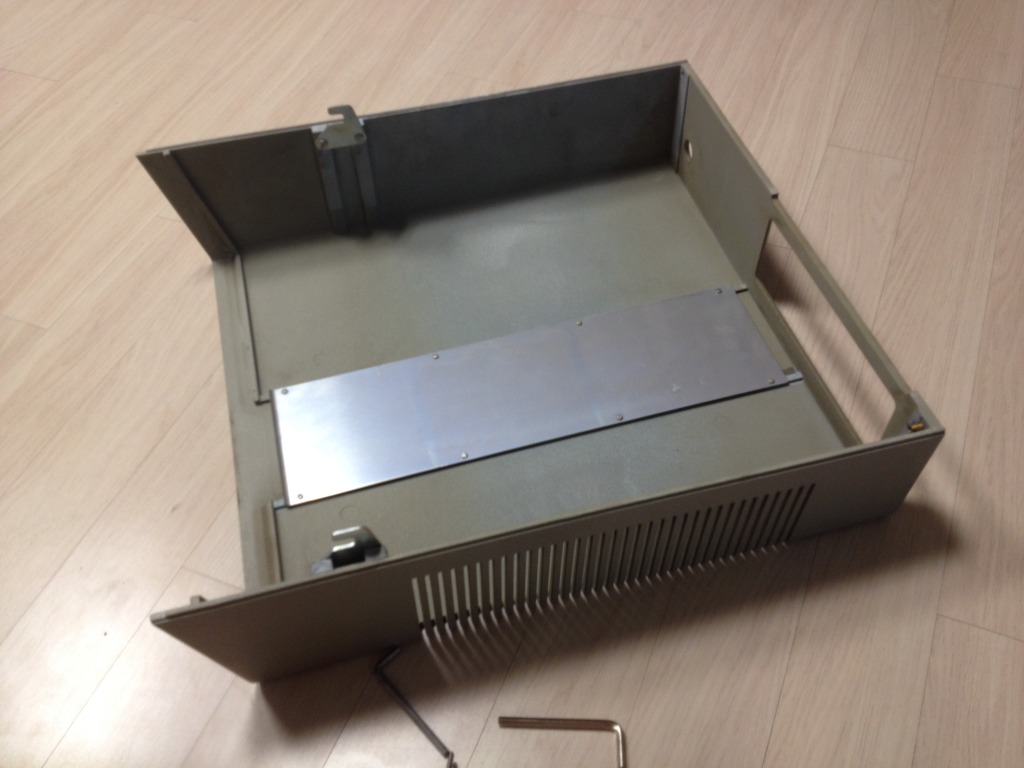

밑에는 뭐가 있는지 궁금.
설명이 써져 있군요.
뚜껑의 저 은색은 에러코드 표를 끼는 곳입니다.

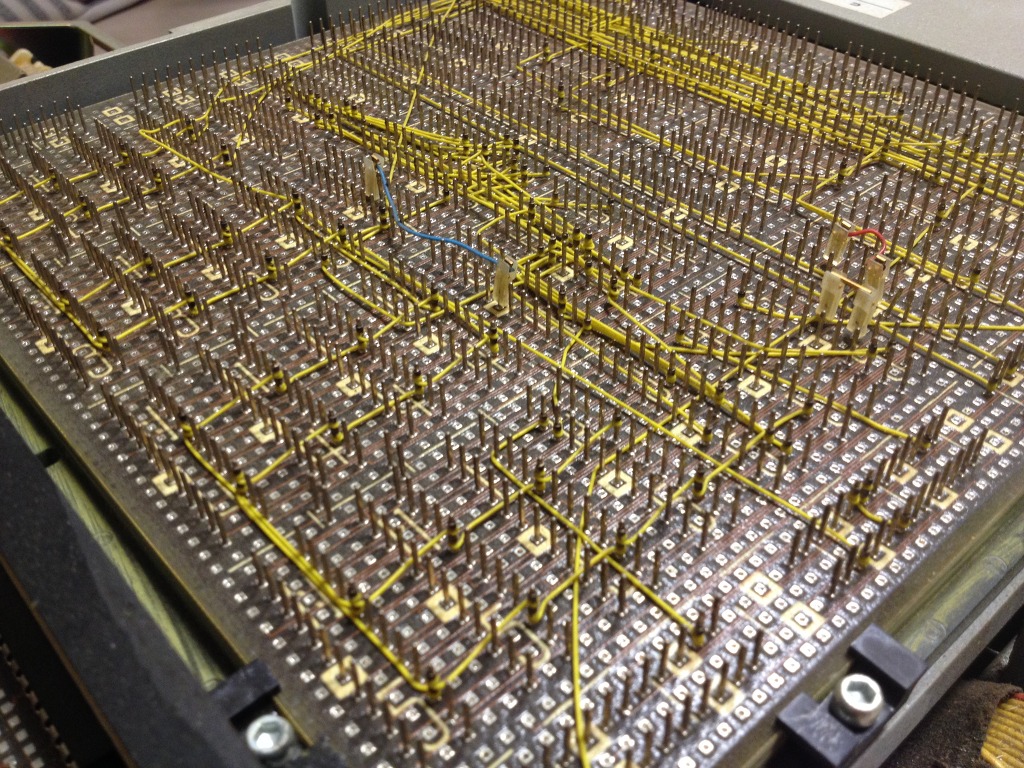

세상에. 저 많은 것들을 와이어 래핑 해놓았습니다.
주의 문구.

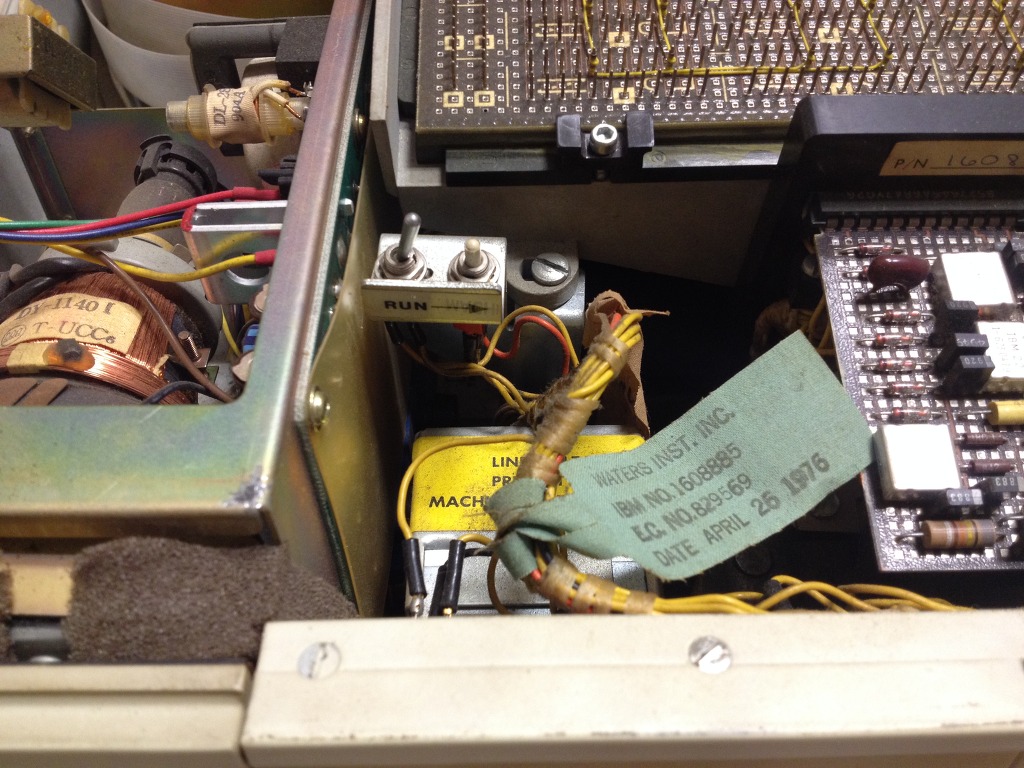

저것은 서비스용 스위치입니다.
전원을 먼저 넣어 보았는데, 왜 안되나 했더니 배송시 충격으로 모듈이 빠졌었네요.
아오 저 먼지.

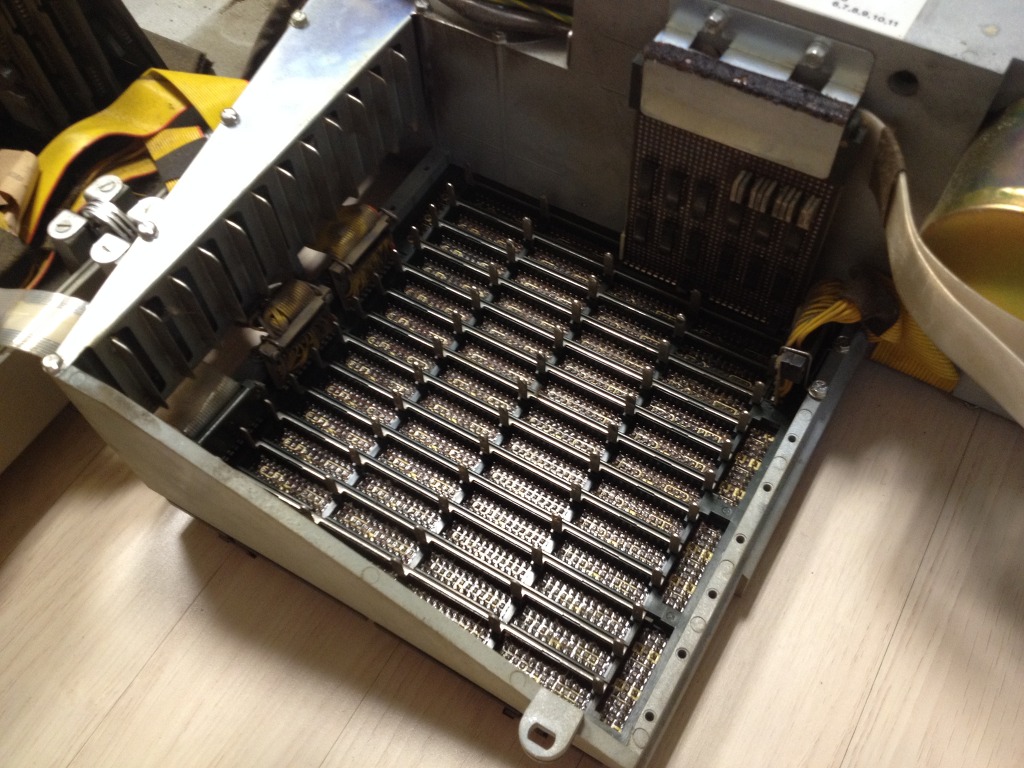

A1보드에 모듈이 끼워집니다.
뭔가 이상한 카드.
TTL칩이 여럿 보입니다.
접지를 안 하면 저기서 짜릿한 게 올라옵니다.
A1보드에 연결된 커넥터.
16KB 램입니다.
64KB를 바랬었는데, 하나밖에 없네요.

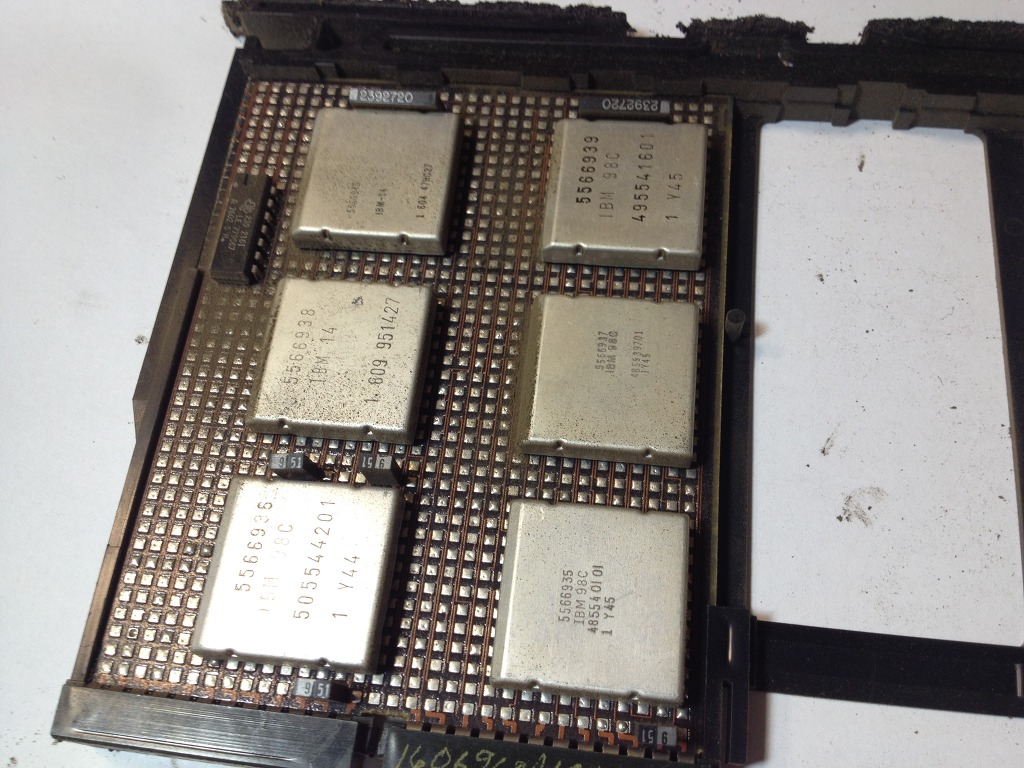

IBM 커스텀 칩.

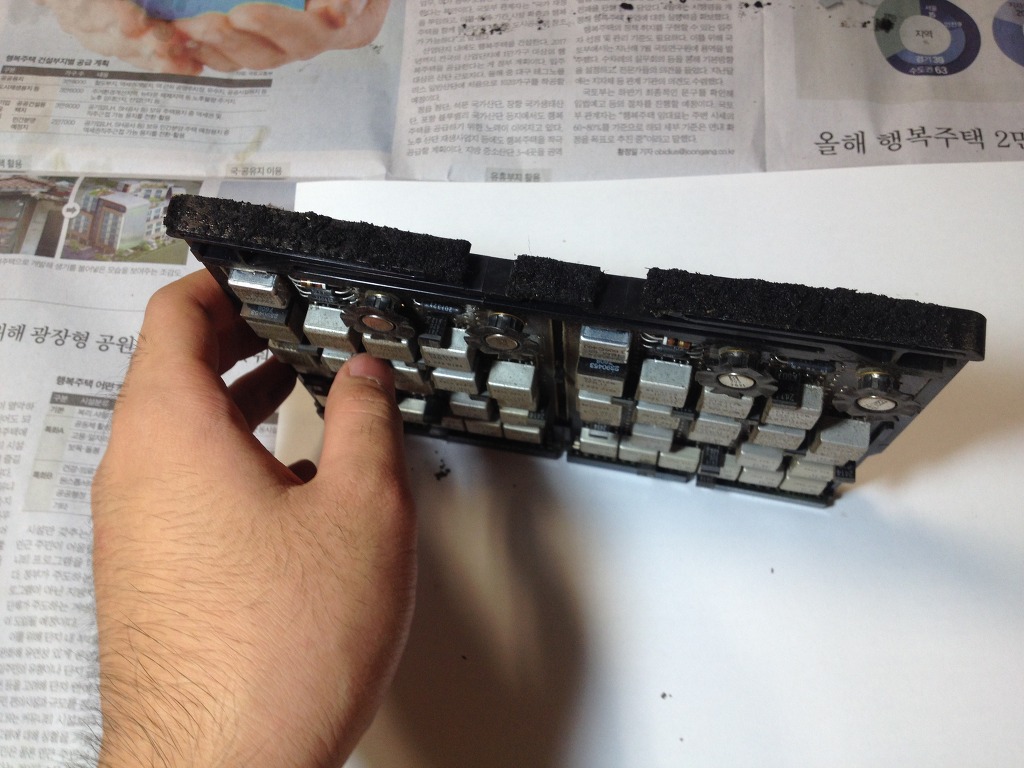

저기 스펀지같은게 다 녹아내려서(...) 정말 끈적합니다.
이렇게 삽입됩니다.

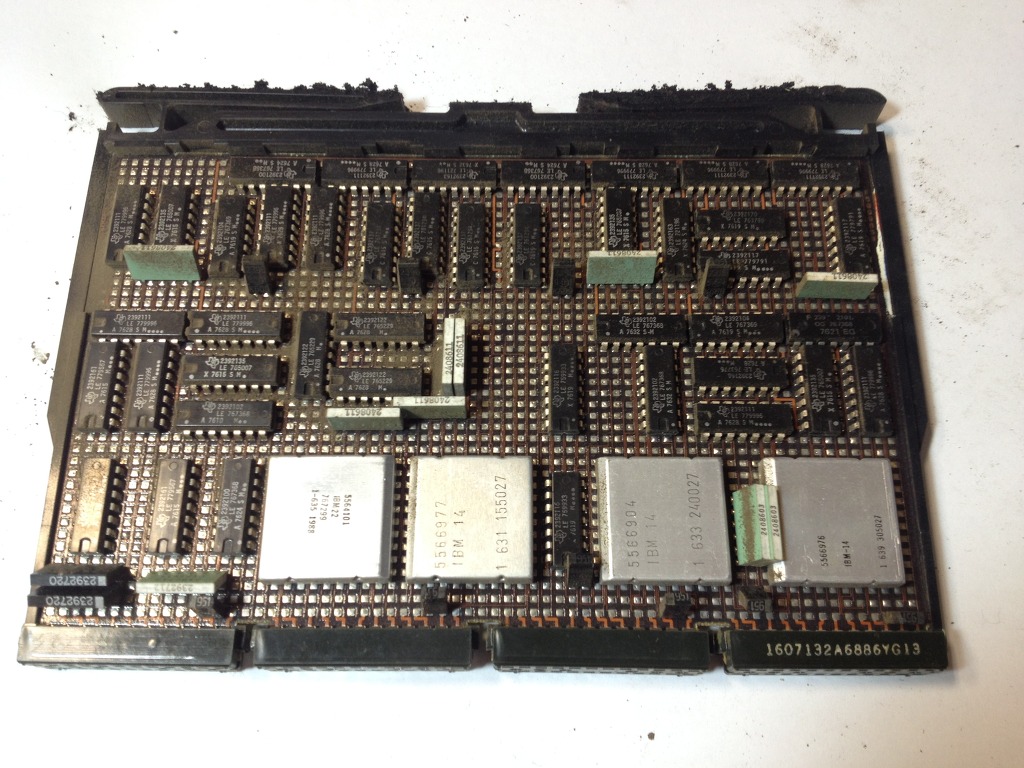

디스플레이 카드.
TTL칩이 여럿 보이네요.
참 신기한 회로 배치를 해 놓은 IBM.
Excutable ROS입니다.
이건 뭘까요?

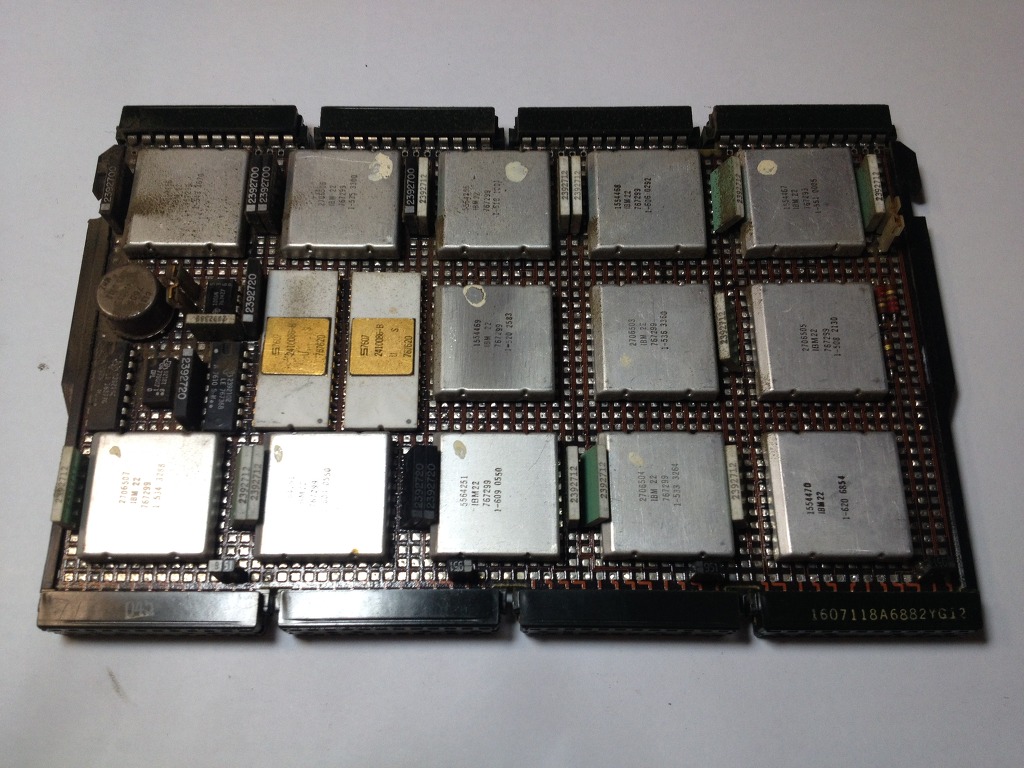

바로 CPU모듈입니다.
PALM프로세서라고 부릅니다. (자세한 내용은 블로그 확인 바랍니다)

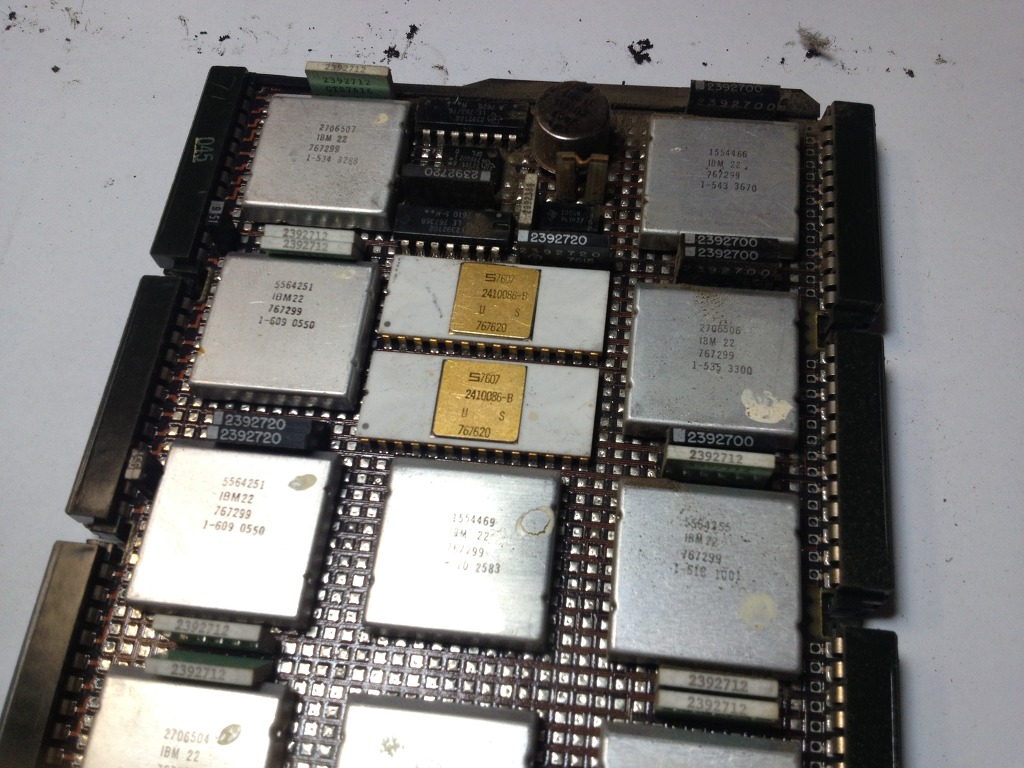

이 금딱지는 메모리입니다.
Base I/O 모듈입니다.
뒤에 보강판이 있네요.

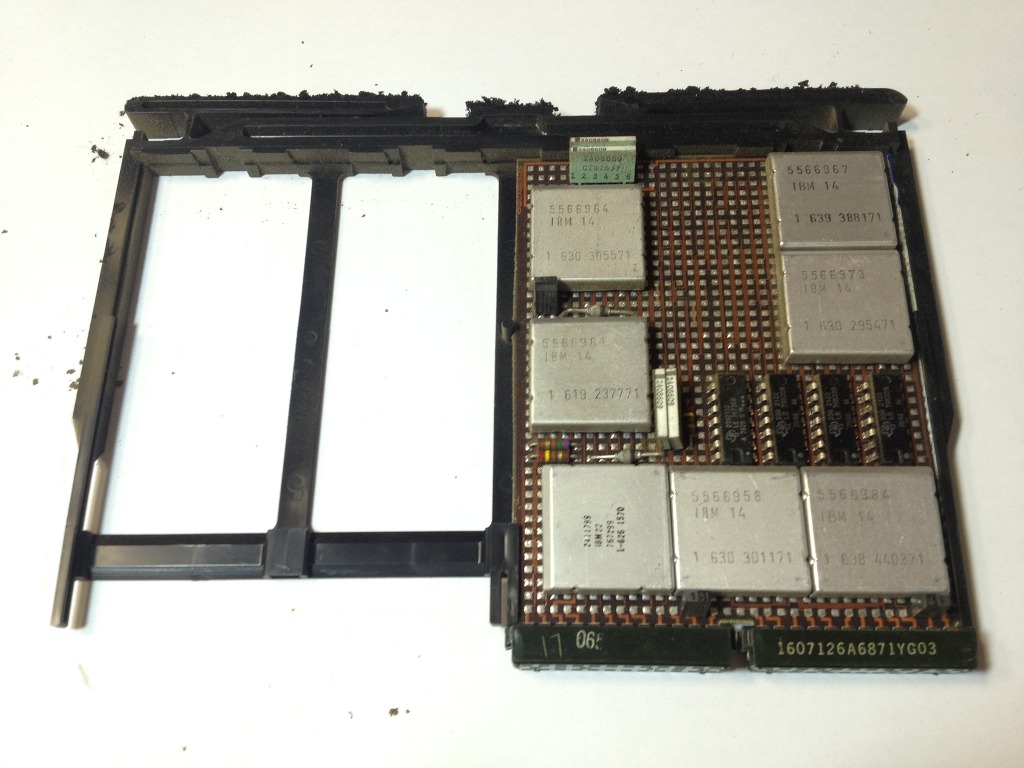

ROS 어댑터 모듈.
BASIC ROS 모듈.

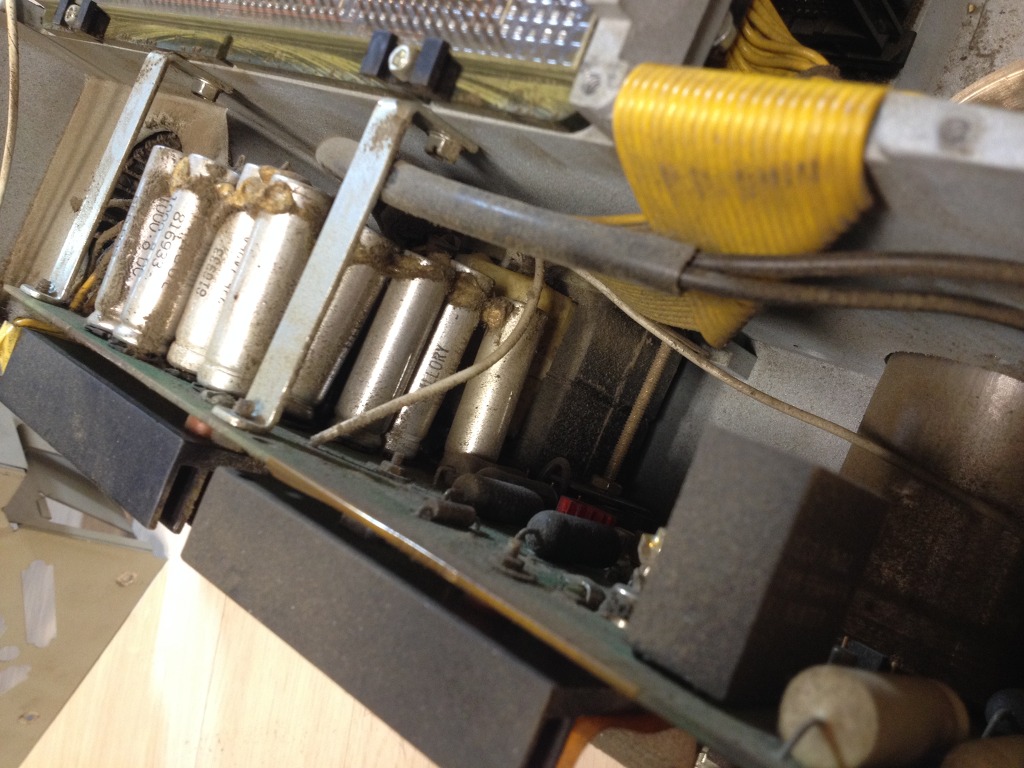

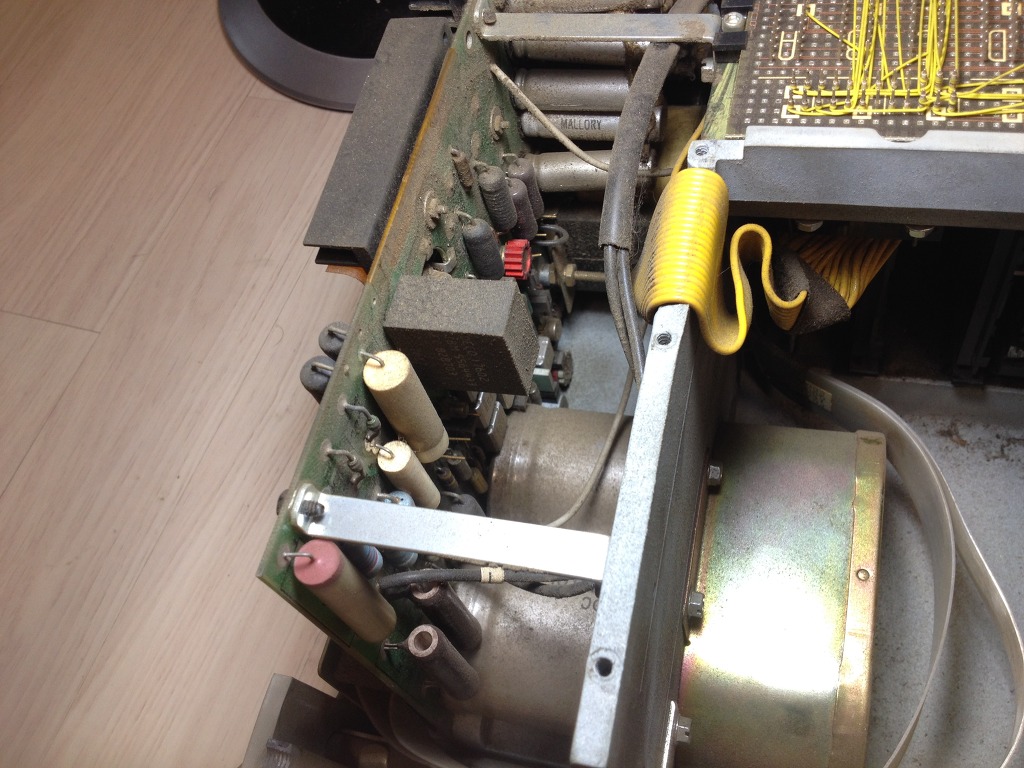

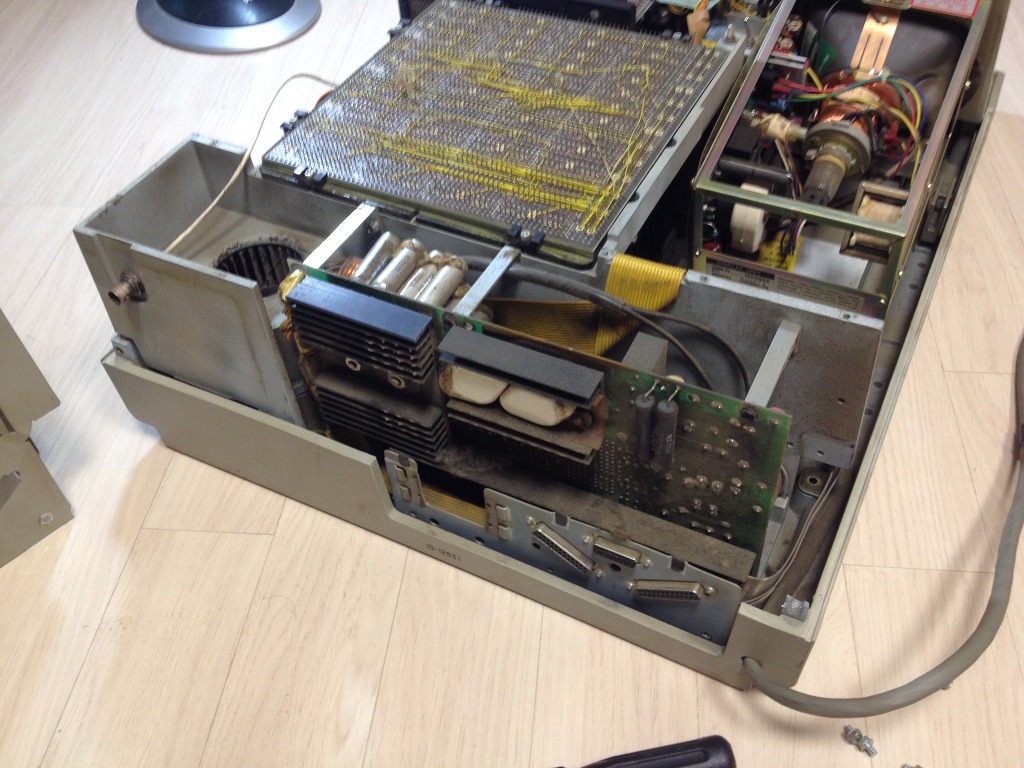

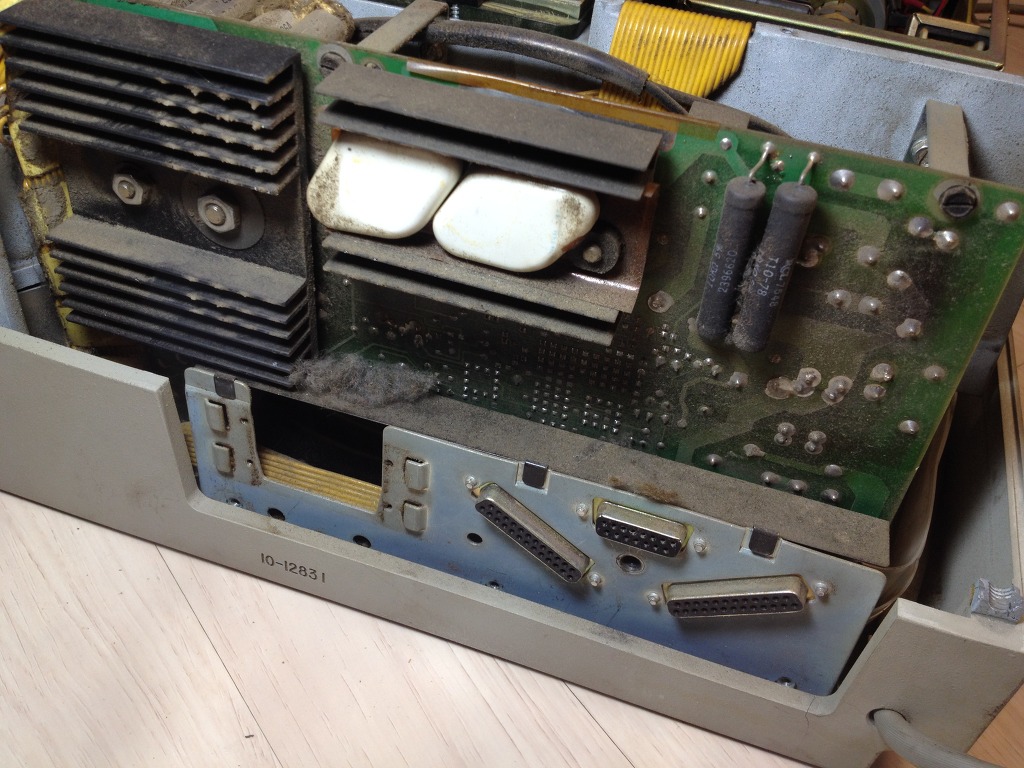

세계 최초로 공개하는 전원부입니다.
으아... 먼지...
캐패시터 쩌네요.
어휴...
먼지...
먼지가 많군요.
CRT부위입니다.
여긴 깨끗하네요.
이건 작동 영상입니다.
사실, 고장이라서 Bring Up Diagnostic의 ABCDEFGHI에서 멈춥니다.
아마 ROS와 관련 있는 에러겠지요.
여기서도 보실 수 있습니다.
크기비교를 해 보았습니다.
옆에 있는 펜티엄 3 일체형 PC가 굉장히 초라해 보이네요.
1975 vs 2011
감이 안 잡하시는 분들을 위해 슈타게와도.
DCP1을 들어가는 방법을 알려드리겠습니다.
이렇게 Bring up diagnostic이 완료된 후
CMD키를 누르세요.
CMD키를 누른 상태로 HOLD키를 누르고
다시 숫자키쪽의 -(마이너스)키를 누릅니다.
그러면 DCP1이 로딩됩니다.
이렇게요.
들어가는 모습은 여기서 보실 수 있습니다.
DCP1에서는 각종 분석을 할 수 있습니다. Excutable ROS에서 불러와지죠.
자세한 건 유지 보수 매뉴얼을 봐야지 알겠습니다만.
그 때의 레지스터입니다.
숫자가 막 바뀌네요.
.***.***
