[자작기타] 카세트)버튜버) 오랫만에 카세트 플레이어 수리함

[wjd1750]

희망이 3rd EP 물리앨범판 올때쯤 되서 구매했던 카세트 플레이어

배터리 단자 청소해줬더니 바로 라디오가 되길래 주말에 수리하기로 하고 뜯었음

이 모델(AIWA HS-J9)이 배터리 장착칸 바로 옆에 모터 컨트롤 보드가 있어서 배터리 누액나오면 모터기판에 데미지가 직빵으로 가는 구조인데

다행히 누액은 거의 없었음

지겨운 벨트 찌꺼기 청소...

녹은 벨트가 30년 넘게 붙어있다보니 알콜이랑 아세톤으로도 제거하기 쉽지 않네...

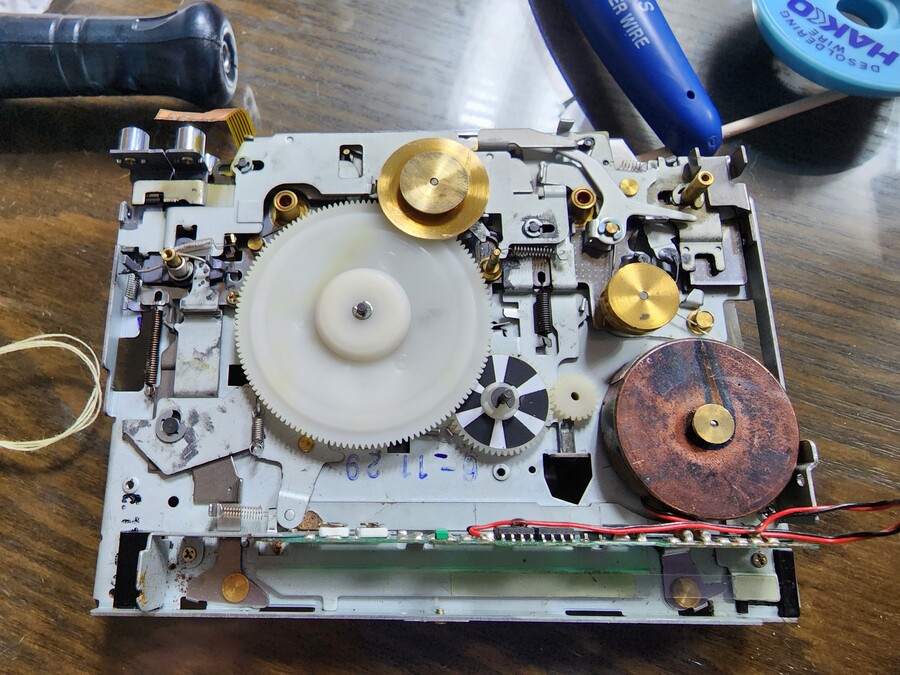

깔끔하게 제거!!

그 다음 구동축을 미싱오일로 윤활하고,

다시 데크에 장착.

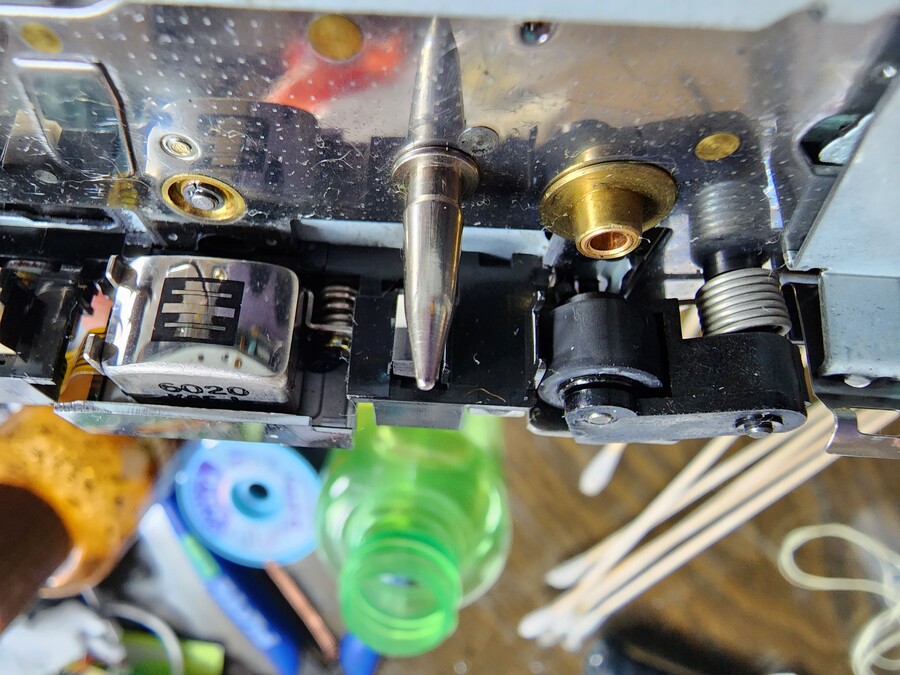

핀치롤러를 닦으면서 확인해보니 롤러에 눌림이...

이러면 재생할 떄 음떨림의 원인이 되므로

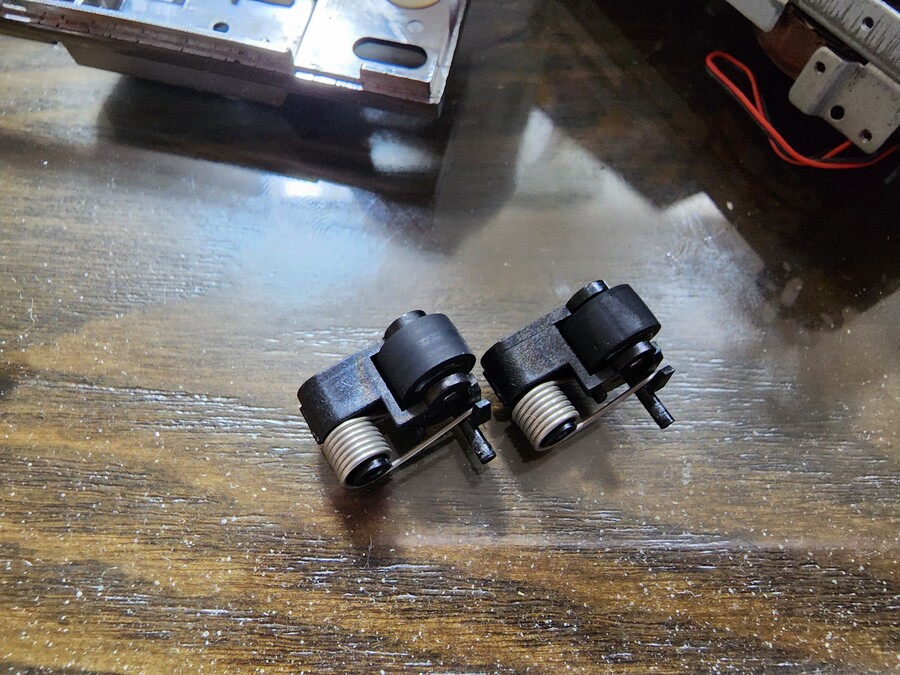

안 놀린 핀치롤러로 교체

부품용으로 가지고 있던게 있어서 다행이다...

그 다음 데크에 고무벨트를 걸어주고,

회로파트로 넘어감.

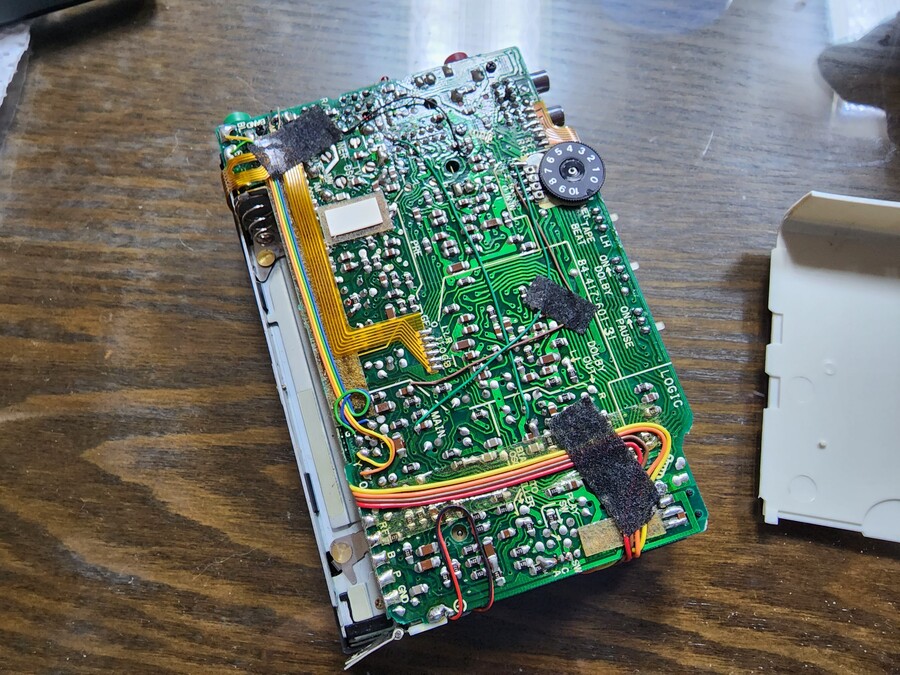

(스테레오 카세트 재생/녹음/라디오/라디오 녹음 까지 지원하다보니 기판이 좀 복잡함)

딱히 커패시터에 누액은 보이지 않아서 교체하지 않고, 재생방향 전환 스위치랑 재생/녹음 전환 스위치는 청소해줌

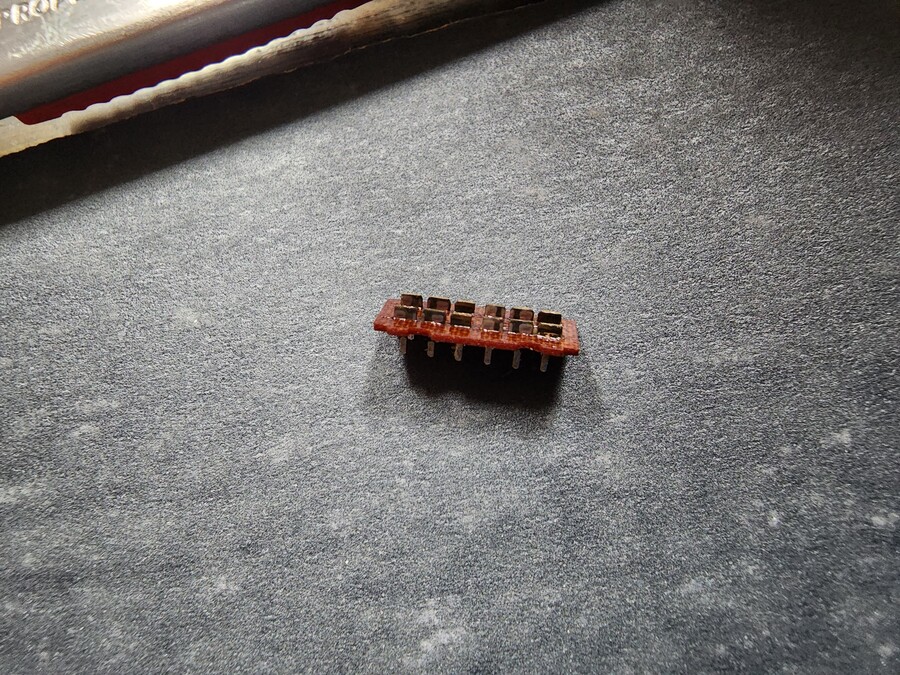

스위치를 청소해주는 이유가 분해하면 이렇게 녹이랑 때가 껴 있는데 이게 나중가면 한쪽 소리가 안들린다던지 하는 문제를 발생시켜셔

기판 연 김에 청소해줌

깔-끔

스위치를 기판에 다시 납땜하고 조립한 다음에

파워서플라이로 전원 물려두고 테스트 테이프로 A면, B면 재생속도 조절

양쪽면 속도조절 가변저항이 각각 따로 있어서 좋아하는 모델 ㅎㅎㅎ

그 다음 헤드 방위각 조정용 테스트 테이프로 A면, B면 방위각 조정

다시 조립하면 끝!!!

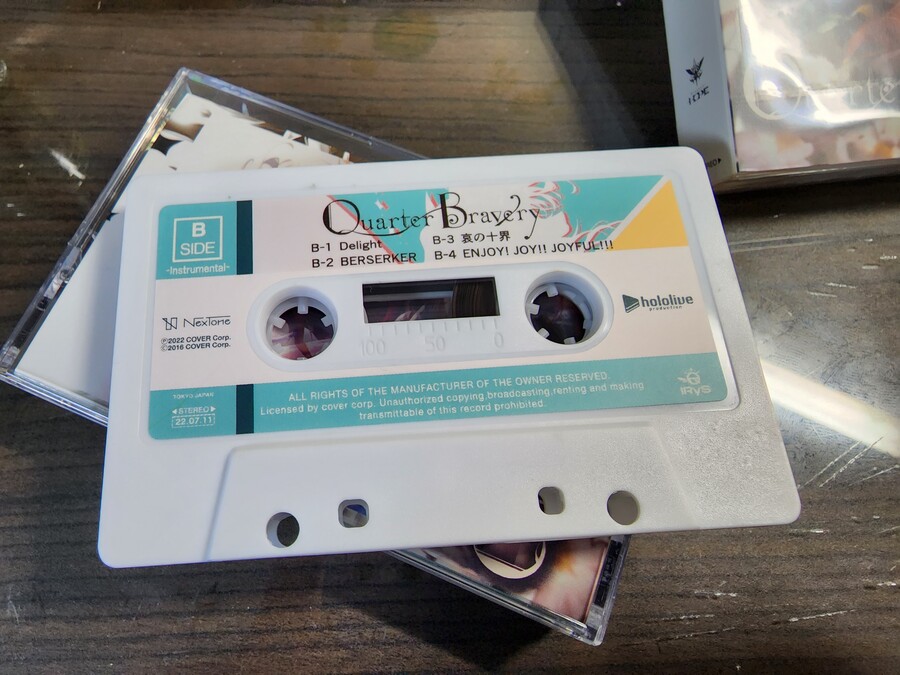

정상적으로 돌아가는지 다 확인하고 아이리스 3rd EP 테이프를 뜯어봤는데 이거 B면이 Instrumental 버전이네?

데크 정비하는중인데 빨리 정비해서 녹음떠둬야할듯

플레이어랑 희망이 앨범이랑 같이 두고 찍어봄

테스트 재생!

빨리 데크를 수리해서 반주버전을 따놔야 좀 마음놓고 들을 수 있을듯

백업본이 없는데 재생하다가 테잎이 씹히면...

[마츠나가]

자력으로 수리할 수 있는 물건이구나...

[wjd1750]

AIWA는 회사가 없어진 지 오래고, 소니나 삼성은 부품이 없어서 수리를 안해주니 직접 뜯어야죠 ㅎㅎ...
그래도 서비스 매뉴얼 스캔본이 올라와 있는 기종도 있고 아직 국내외로 고무류 부품들을 (벨트, 핀치롤러 등) 구할 수 있어서 다행이에요 ㅎㅎㅎ

[극각이]

대단해용!

[wjd1750]

감사합니다!!o((*^▽^*))o

[Geomdol]

아니 집에 왜 오실로스코프까지 ㅋㅋㅋㅋ

[wjd1750]

카세트 데크나 워크맨 수리하려면 필요해서 하나 구해뒀죠
속도, 좌우밸런스, 방위각 체크용으로 쓰는데,
아날로그 모델로 구했더니 무거워서 옮기기 힘들어요 ㅋㅋㅋ

[Kasumigaoka_Utaha]

아직 카세트버젼 앨범이 나오는구나..

[wjd1750]

요 앨범은 굿즈 느낌으로 나온거긴 한데 국내외로 간간히 테이프로 앨범이 나오는 경우가 있더라고요 ㅎㅎㅎ

[Miyazono Kaori]

내가 뭘 본거지

[wjd1750]

감사합니다 ㅎㅎ
취미로 수리해본 수리후기? 입니다 ㅎㅎㅎ

[희망겅듀💎🎲🛸🍃]

뭐꼬 왜 집에 저런게있는건데 ㅋㅋㅋㅋ

[wjd1750]

취미로 수리하다 보니까 장비가 점점 늘어나네요 ㅋㅋㅋ
아직 인두기는 USB타입 저렴한 인두기 쓰는데 키보드 스위치 교체하다 성능에 한계를 느껴서
얼마 안 있어서 인두기 하나 지를거같아요 ㅋㅋㅋ

[맷 머독☄]

와 카세트가 내가 기억하던것보다 뭔가 택티컬?하게 생겼네 ㄷㄷㄷㄷ

[wjd1750]

스테레오 재생/녹음/라디오/라디오 녹음/EQ를 하나로 모은 기기이기도 하고,
좀 오래된 기기라 더 그럴지도요
출시년도가 1986년...ㅋㅋㅋ

[루프트나]

아니 도데체 뭐하는 유게이인데 집에 저런걸...

[wjd1750]

취미로 카세트를 수리하다보니 장비가 점점 늘어나네요 ㅋㅋㅋ
처음엔 USB인두기로만 시작했는데 수리하다보니 저렴한 테스터기랑 오실로스코프까지...

[임신한황달물만두]

부품용으로 가지고 있던게 있어서 다행이다...

왜 있는거에오

[wjd1750]

옛날 기기들이 수리용 부품을 구하기가 불가능에 가까우니 A기기가 고장나면 그 부분 수리하려고 B기기에서 부품을 가져오는 일이 많네요...
좋아하는 기기라 오래 쓰려고 부품용으로 더 가지고있어요 ㅎㅎㅎ(약간 동글동글한 모델(J10)을 부품용으로 보관)

[루리웹-7053556539]

이게 그 네크로맨싱 이라는거죠?

[wjd1750]

고장난거 닦고 기름치고 부품 교체해서 수리한거니 비슷하...죠? ㅋㅋㅋㅋㅋ

[caliz]

저거 오실로스코프 아님? 저게 집에왜있어;;;;

[wjd1750]

리드아웃 기능 있는 아날로그 오실로스코프입니다 ㅎㅎ
카세트 데크, 워크맨 수리하다보니 필요해서 질러버렸네요 ㅎㅎㅎ

[코파카바나]

집에 없는게 없어 ㄷㄷ

[wjd1750]

취미로 카세트 수리하다보니 장비가 점점 늘어나네요
아마 다음 장비 지름은 출력 높은 인두기랑 오디오 신호발생기가 될거같아요...ㅎㅎㅎ

[Dr.Kondraki]

와씨 저거 대학 실험실에서밖에 못 보던 물건이

님 멀티미터 100만원짜리 같은 그런 것도 있서오?

[wjd1750]

오실로스코프로 속도, 좌우밸런스, 방위각 체크를 다 해서 테스터기는 카드형 적당한거 하나만 가지고있는데 가끔 성능 괜찮은걸로 하나 지를까 생각이 들긴 하네요 ㅎㅎㅎ

[후미카X片思い]

관련업 종사자신가
보통 전문가가 아니신데 ㄷㄷ

[wjd1750]

전공은 전자쪽이긴 한데 카세트쪽은 완전히 취미영역이에요
한 5년쯤 취미로 조금씩 수리하다보니 좀 익숙해졌네요 ㅎㅎ
아예 부품을 깎아서 만드는 분도 계신데 전 그정도는 아니라...ㅎㅎㅎ

[死神]

다른거는 수리가 가능할수 있는데 저 고무벨트는 세월에 따른 풍화때문에 탄성이 떨어져서 결국 못쓰게 되는걸로 아는데 아직 교체 안해도 괜찮은 수준인가요?

[wjd1750]

오래되서 얌전히 끊어져만 있으면 다행이죠...
녹아서 들러붙어있으면 제거하는데 손이 엄청 가네요...
옛날 카세트 플레이어들 수리하다보면(대충 최소 20년은 넘은 모델들)
가끔가다 탄성을 유지하고 있는 벨트도 있긴 한데 보통은 축 늘어지거나 녹아있습니다.
이번에 수리할 떄 쓴 벨트는 세운상가 가서 산지 한 3~4년쯤 된건데 아직까지는 괜찮네요(케이스 바이 케이스입니다)
다행히 아직 벨트를 만드는 데가 있어서 세운상가 가서 구해오거나 해외직구로 구할 수 있더라고요 ㅎㅎ

[마요네즈요정]

버튜버 노래가 카세트테이프로 발매된 건가요?
신기하네요.
카세트테이프 요즘도 나와요?

[wjd1750]

요 앨범은 굿즈 느낌으로 예약받아서 나온 카세트테이프 앨범이긴 한데 간간히 국내외로 카세트테이프로도 앨범이 나오긴 하더라고요
한국에서 발매된 앨범중에 최근에 카세트테이프로도 나온건 태연의 INVU가 있네요.(22년 2월 발매 앨범이라 그 뒤로 좀 더 나왔을 수도 있습니다.)

[요긩]

평소에 머하시는분인가요

[wjd1750]

취미로 카세트 플레이어를 조금씩 수리하고 있는 전자과 전공인 일반인(?) 입니다.
요새는 수리 취미가 카세트 데크쪽으로도 하게 될거같아서 통장이 걱정이네요 ㅎㅎㅎ
