제한된 성능으로 4K 영상을 돌리기 위해 보다 적은 해상도로 렌더링을 하고

렌더링에 비해 상대적으로 부하가 덜 걸리는 보간법을 사용하게 됩니다.

체커보드 렌더 적용시 이미지 품질이 어떻게 되는지 궁금하여 프로그램으로 간단하게 구현해봤습니다.

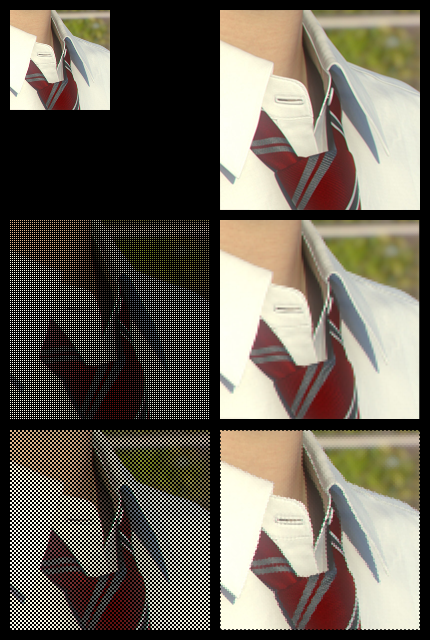

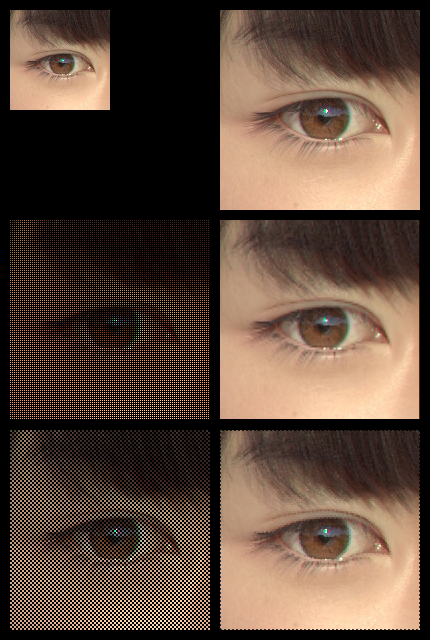

좌상 : 100px 원본 소스 / 우상 : 200px 원본 소스
좌중 : x2 업스케일 / 우중 : 양선형보간법(Bilinear Interpolation) 적용
좌하 : x2 체커보드 업스케일 / 우하 : 양선형보간법 적용

보간법(Interpolation) : 연속적 변수 가운데 어느 간격을 둔 두 개 이상의 값을 알고,

그것들을 만족시키는 어느 함수의 값을 정하여 그 사이의 변수의 값에 대한 함수의 값을구하는 조사 계산법.

쉽게 말해서 10, 20, 30으로 증가하는 함수가 있다면 10하고 20사이 중간에 15가 있을 것이라고 예측하는 방법입니다.

영상처리에서는 이미지의 확대 시에 픽셀 사이의 공백을 매워주는 방법으로 사용되고
구현 또한 어렵지 않습니다. 이때 픽셀사이의 빈 공간에 인접 픽셀의 평균값을 적용 합니다.


좌 : x2 업스케일시 픽셀 공백(검은 픽셀)  우 : x2 체커보드 업스케일시 픽셀 공백

좌측의 경우 렌더를 해야 할 픽셀 수는 전체 픽셀의 1/4이고 보간 처리해야 할 픽셀은 전체의 3/4이 됩니다.

우측의 경우 렌더를 해야 할 픽셀 수는 전체 픽셀의 1/2이고 보간 처리해야 할 픽셀은 전체의 1/2이 됩니다.

하지만 실제로는 보간 처리해야할 픽셀이 전체 픽셀의 1/4이 됩니다.

왜냐하면 두 개의 렌더 픽셀을 끼고 대각선으로 마주보고 있는 픽셀 쌍의 보간 값이 동일하기 때문입니다.

체커보드가 1픽셀이 아닌 2픽셀을 기본 단위로 구성되는 이유기도 합니다.

동일한 렌더 성능에서 보간 처리 양을 절반으로 줄여 성능을 높이기 위해서입니다.

그래픽 렌더링 처리에서 임의의 한 픽셀의 색상값을 결정하기 위해서는
해당 위치의 오브젝트와 투명도, 텍스쳐, 발광여부, 외부 광원의 입사각, 반사여부, 반사재질 등
다양한 요소들을 계산하여야 하고 그 계산량 또한 만만치 않습니다.

일반적으로 해상도가 2K에서 4K로 증가하게 되면 그 계산량은 4배(가로2배 x 세로2배)로 증가하게 됩니다.

거기에 30FPS에서 60FPS로 프레임 레이트까지 두배로 올린다면 시간당 연산량은 8배까지 요구 됩니다.

2배의 업스케일을 체커보드 렌더링으로 구현할 경우 렌더에 사용되는 부하는 4배가 아닌 2배가 되고

보간에 사용되는 부하는 일반적인 양선형보간법의 1/3이 되어 빠르게 처리가 가능합니다.

이론적으로 2배의 성능에 약간의 최적화를 거치면 4K 업스케일 영상을 구현할 수 있게 됩니다.
2배가 넘는 성능 향상으로 자원의 여력이 된다면 프레임 레이트도 올라가겠지요.

테스트 결과 Real 4K 보다는 못하지만 일반적인 2배 업스케일의 보간법 적용보다는 선명도가 올라갑니다.

테스트 처럼 정지 이미지가 아닌 영상에서 모션블러 효과까지 적용 되고

디스플레이상 픽셀의 간격이 조밀하다면(혹은 충분한 시청거리가 갖춰진다면)

체커보드도 훌륭한 선택이 될 수 있습니다.

출처 : 자작
