[3D프린터] 초소형 레트로 데스크탑 제작

[눼이붜]

안녕하세요.

일전에 라즈베리 미니 컴퓨터를 제작하고

라즈비안의 어려움을 극복하지 못해 전시용으로만 두고, 윈도우 컴퓨터에 대한 갈망을 버리지 못했습니다.

어떤 재료를 이용해야 효과적으로 만들수 있을까.

과거 UMPC를 구해서 개조해볼까? 그런데 매물이 많지않고,,,

테블릿 pc를 개조해볼까?

그러기엔 최소 7인치라 거대해져 미니컴퓨터의 느낌을 살릴수 없다...

그럼 5인치 LCD와 스틱pc의 궁합은?

소형화가 가능은 하지만,

너무도 낮은 해상도(800*480)때문에 윈도우 사용이 원활할까?

수도없는 고민과 고민.

미련을 버리지 못한 어리석은 중생.

그래, 액정을 일단 구매해서 도저히 안되면 중고나라에 팔고 잊자. 생각하고 주문했습니다.

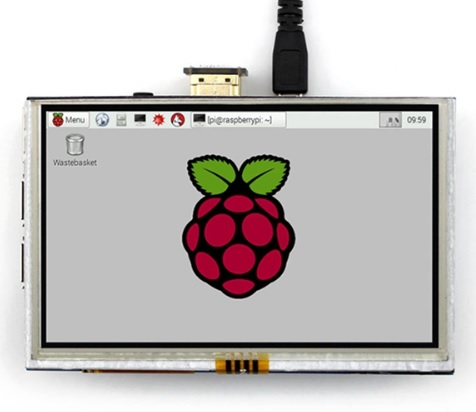

라즈베리파이용으로 나온 5인치 LCD. 알리에서 3만원대에 구했습니다.

5v 전원과 HDMI 단자를 탑재하고 있어 활용도가 무궁무진하지만 해상도가 낮아 흠입니다.

떨리는 마음으로 집 컴퓨터와 연결했는데, 오호라 인식도 잘되고 해상도도 쓸만하네?

1단계는 해결했고, 곧이어 스틱pc 중고 매물을 찾았습니다.

근처 청주에서 8만5천원에 좋은 매물이 있어 덥썩 물고 왔지요.

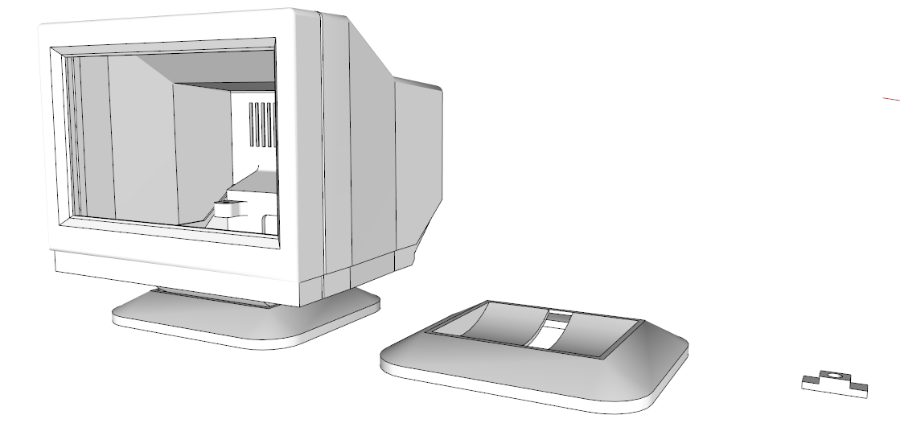

주저할거 없이 바로 설계에 들어갑니다.

LCD의 입출력 단자가 상단에 붙어있어 기판과 액정 사이의 접착제를 떼어내고 90도로 꺾어

단자가 뒤로 향하게끔 했습니다.(나름 신의한수)

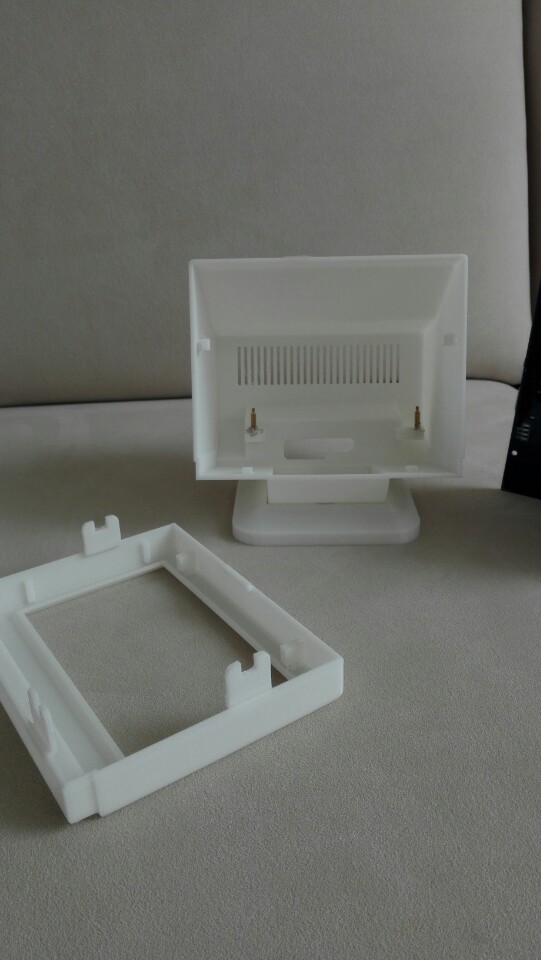

출력이 끝나고,

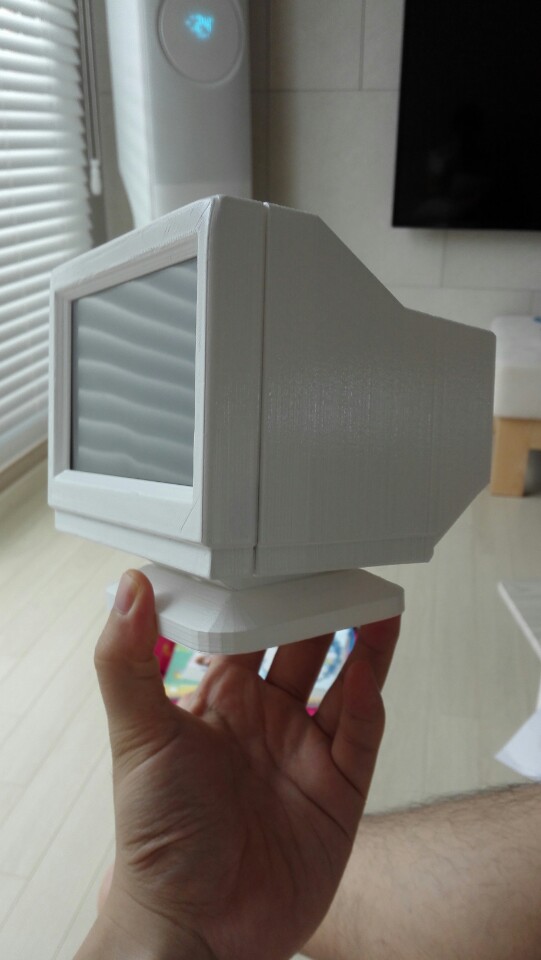

짜잔 결합~!

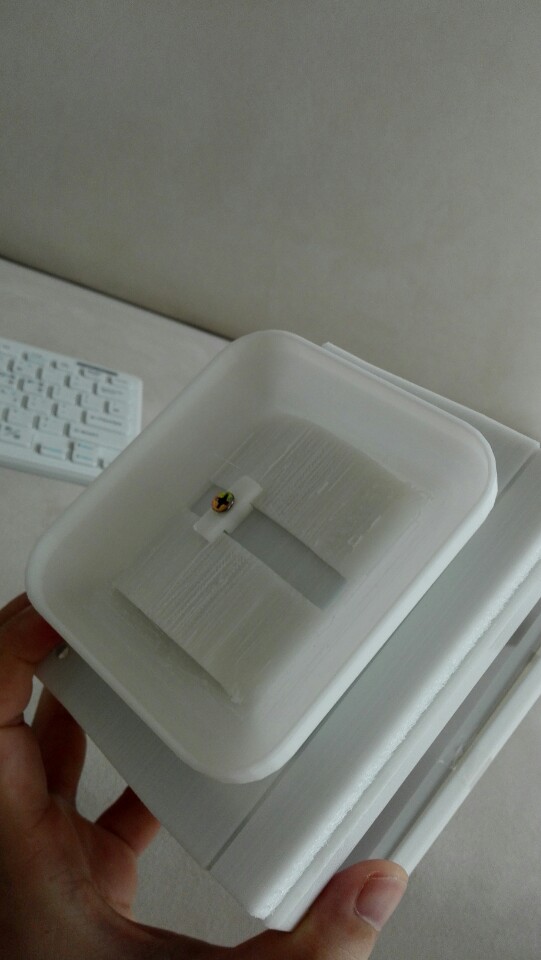

하단엔 모니터의 각도를 조절할수 있게끔 회전부도 만들었어요.

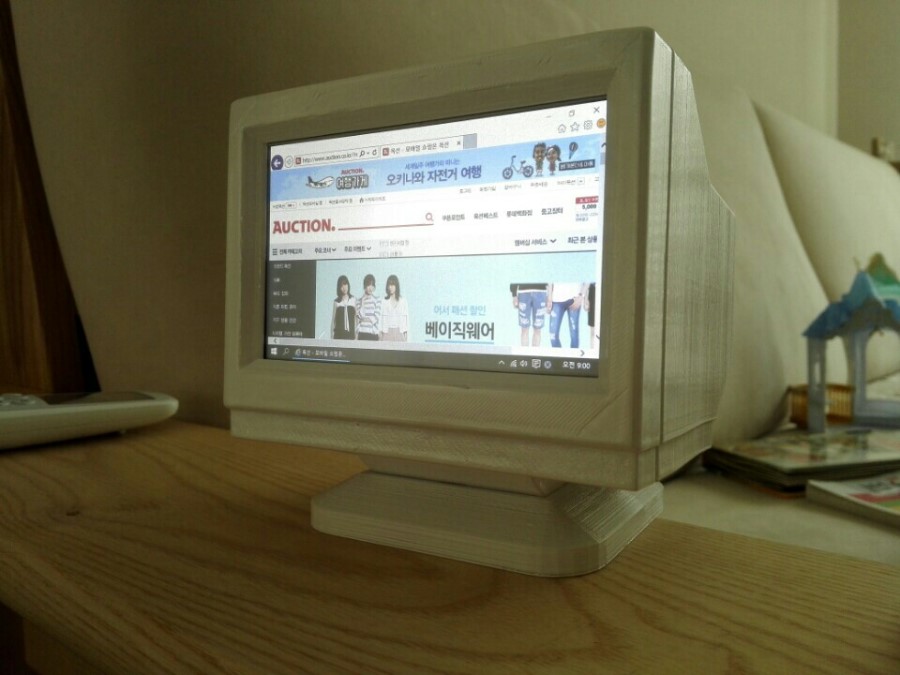

컴퓨터를 연결한 모습.

뭐 저정도면 쓸만하죠?

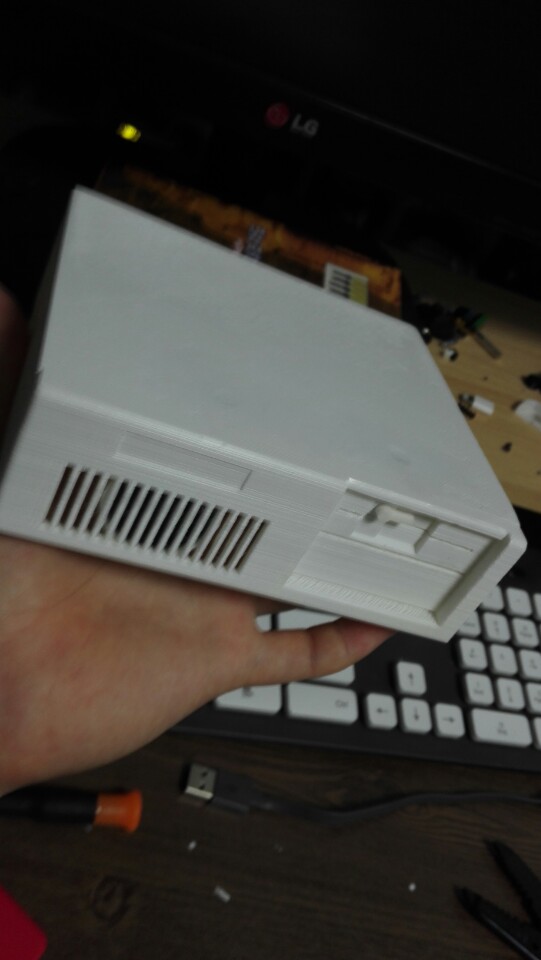

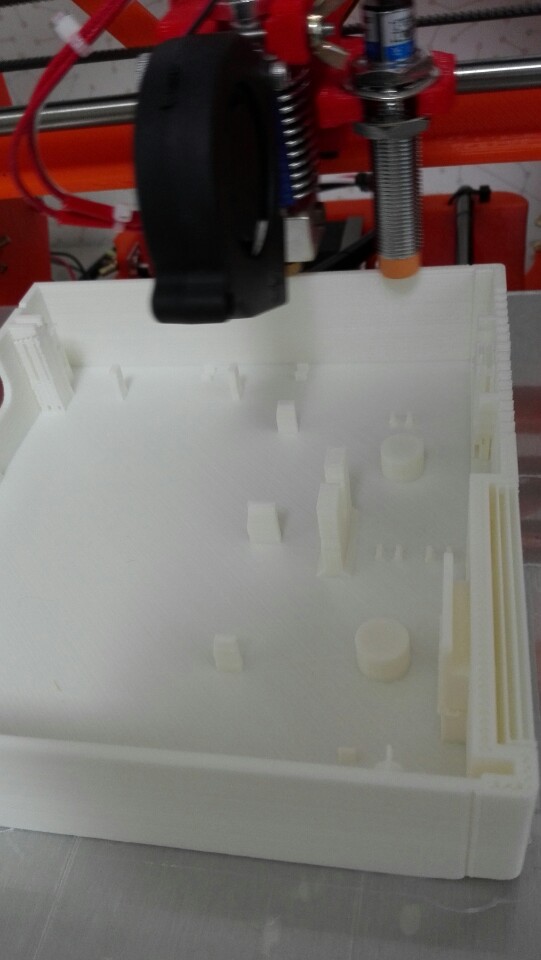

이어서 본체를 설계하고 출력합니다.

이때도 고민을 많이 했습니다.

스틱pc를 분해해 완전히 이식을 할것인가.

추후 확장성을 고려해 모듈식으로 장착할것인가.

결국 pc의 형태를 보존하면서 결합될수 있도록 설계했습니다.

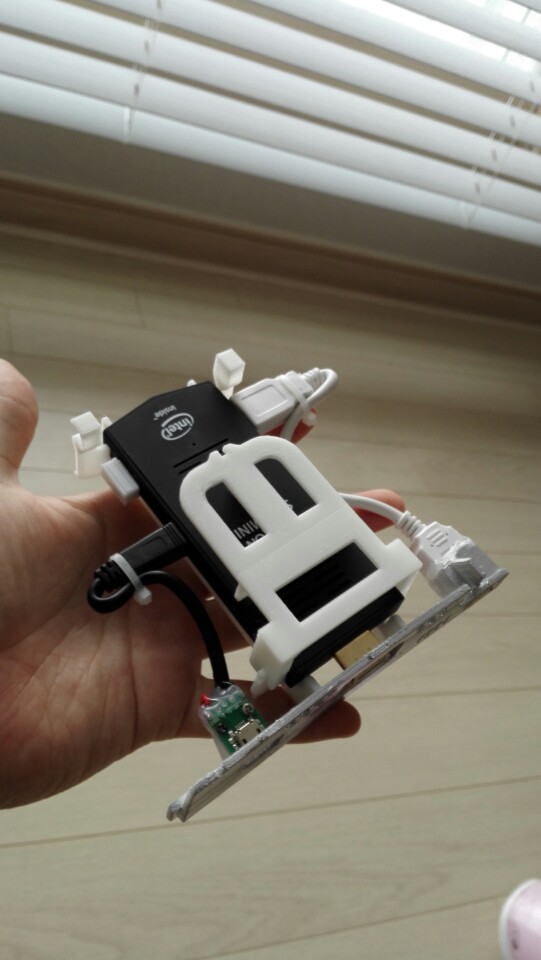

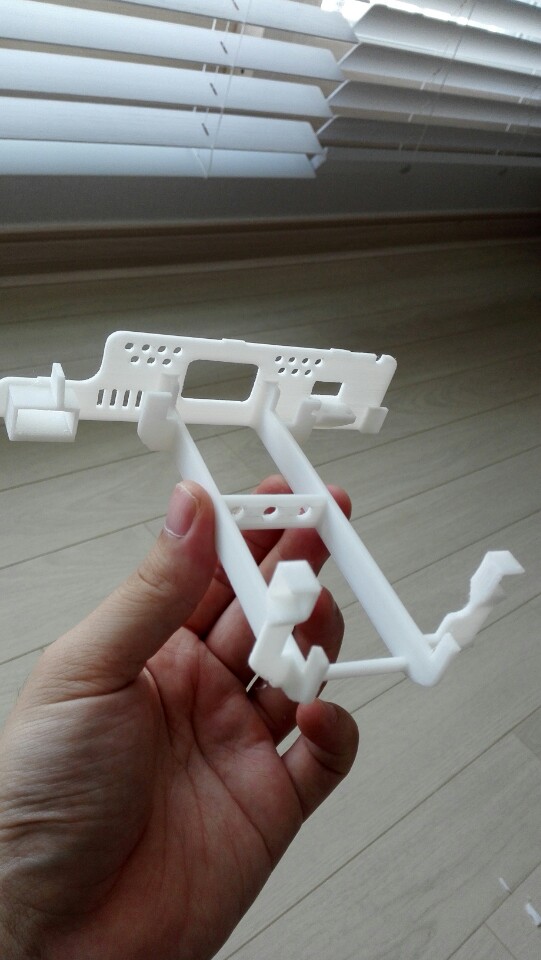

그래서 탄생한 브라켓.

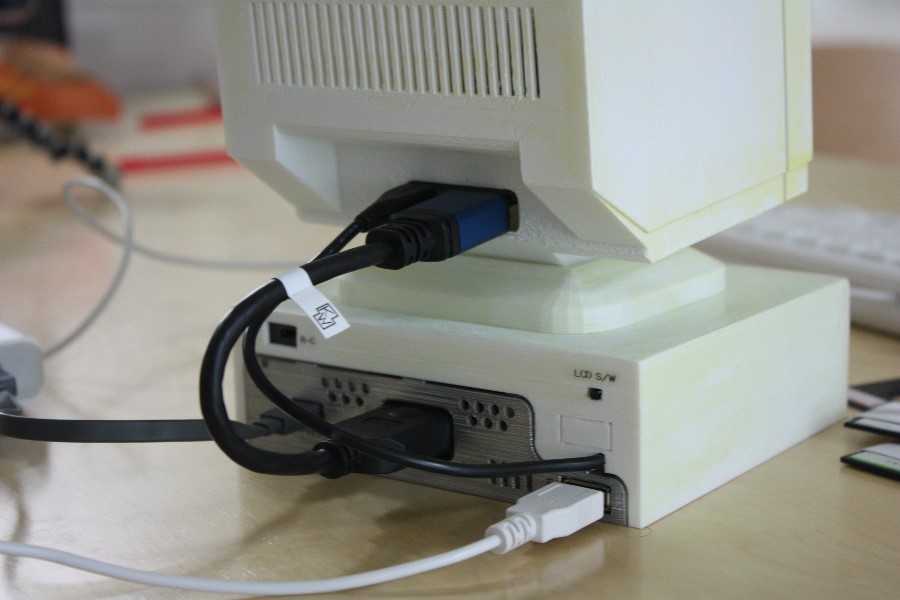

pc를 얹고 전원단자와 USB 단자를 외부로 뺄수있게 연장선도 달아줬습니다.

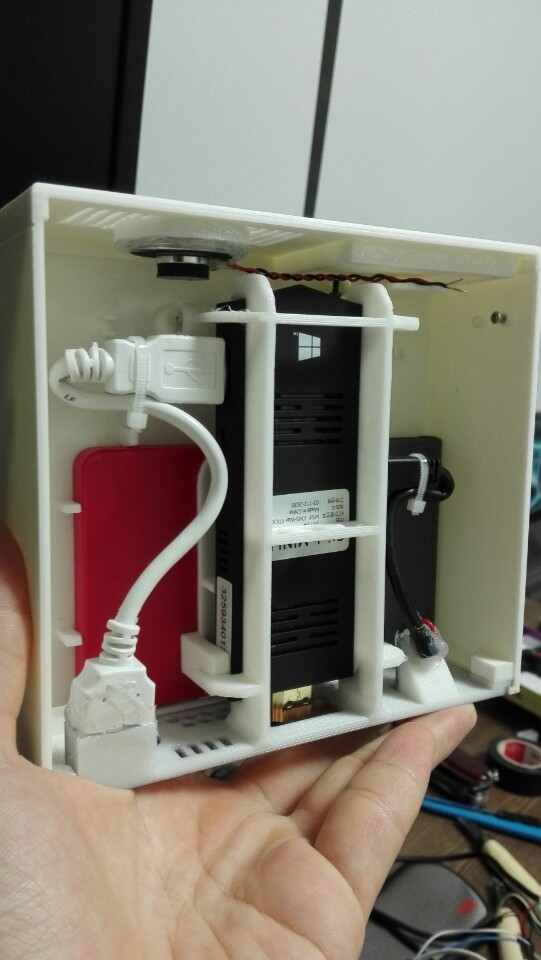

본체에 쏙!

아직 앰프가 장착되지 않은 상황.

내부에 빨간 보조배터리가 보이시나요.

스틱pc의 최소 전원이 5v 2.0A라서 모니터와 스피커 앰프까지 공급하기엔 많이 부족합니다.

그래서 모니터와 앰프는 저 보조배터리로 전원을 따로 공급하도록 했습니다.

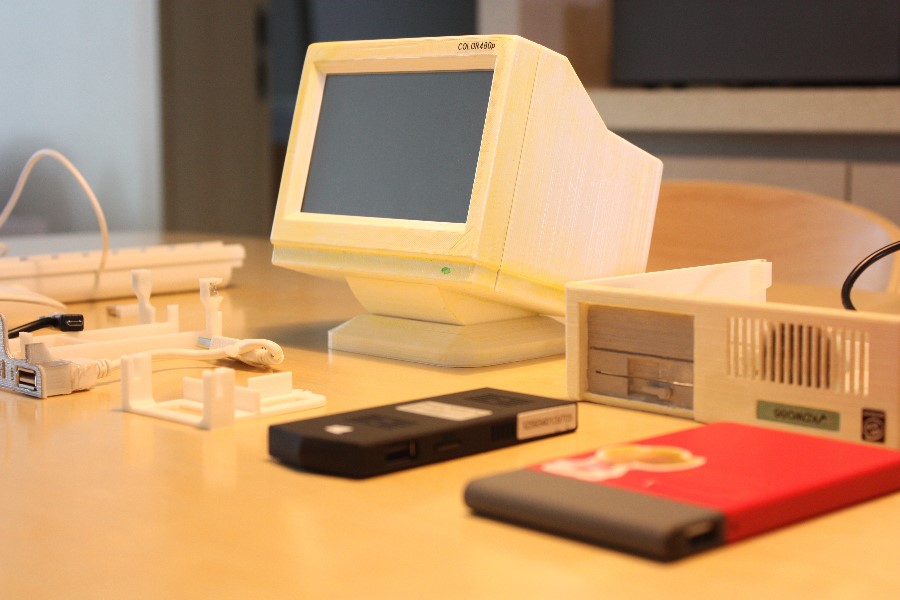

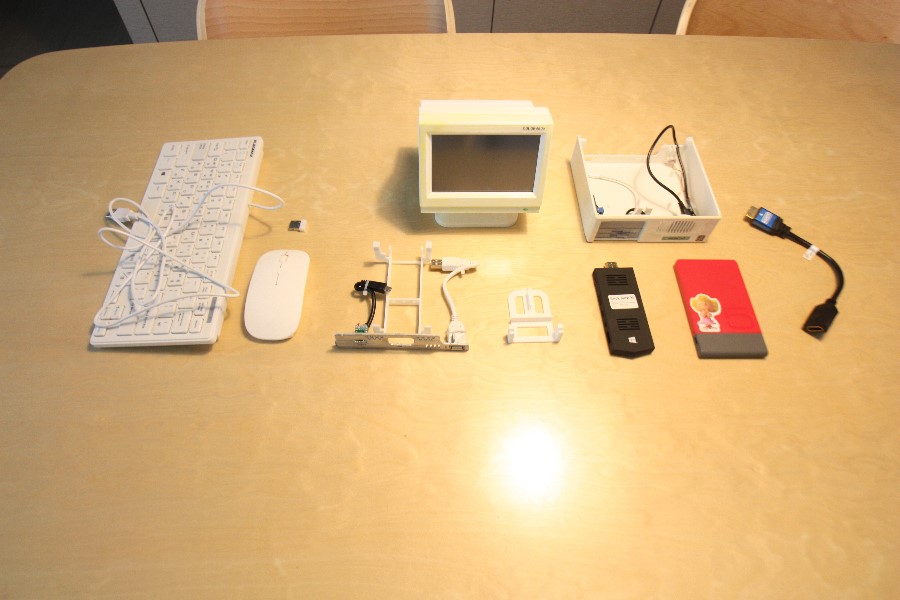

완성된 풀 세트 부품들.

락카와 아크릴 물감, 라벨로 덕지덕지 꾸미고 웨더링도 했습니다.

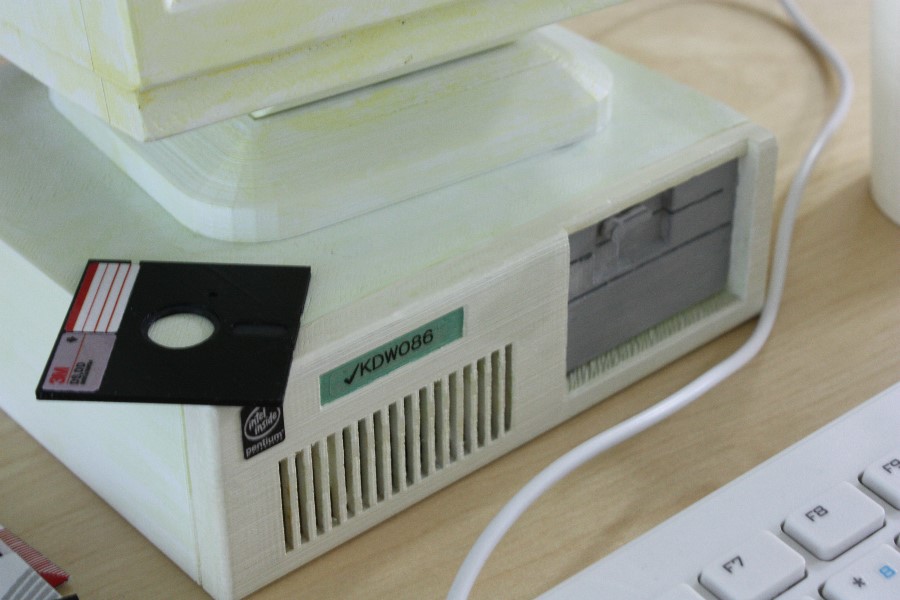

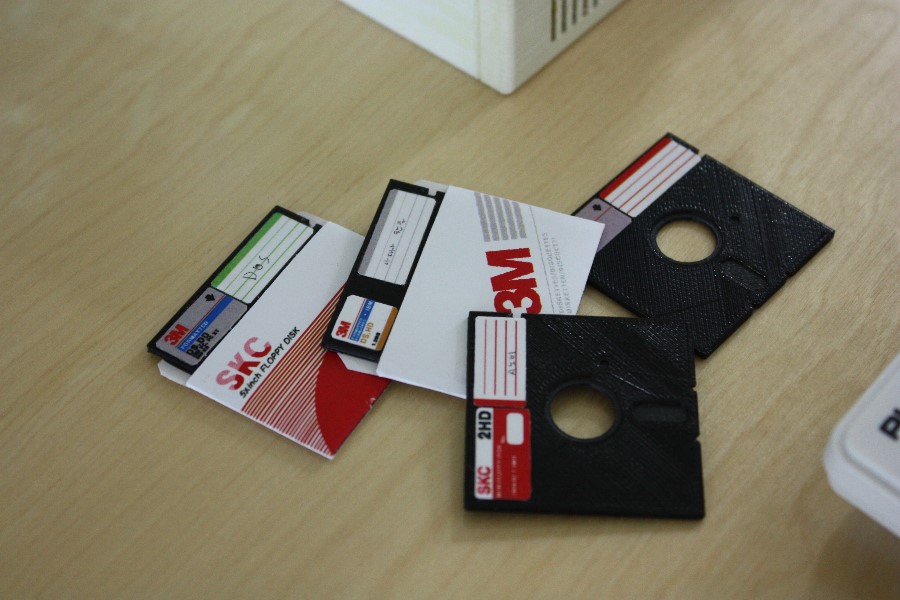

추가로 만든 5.25 디스켓.

이쁘즁?

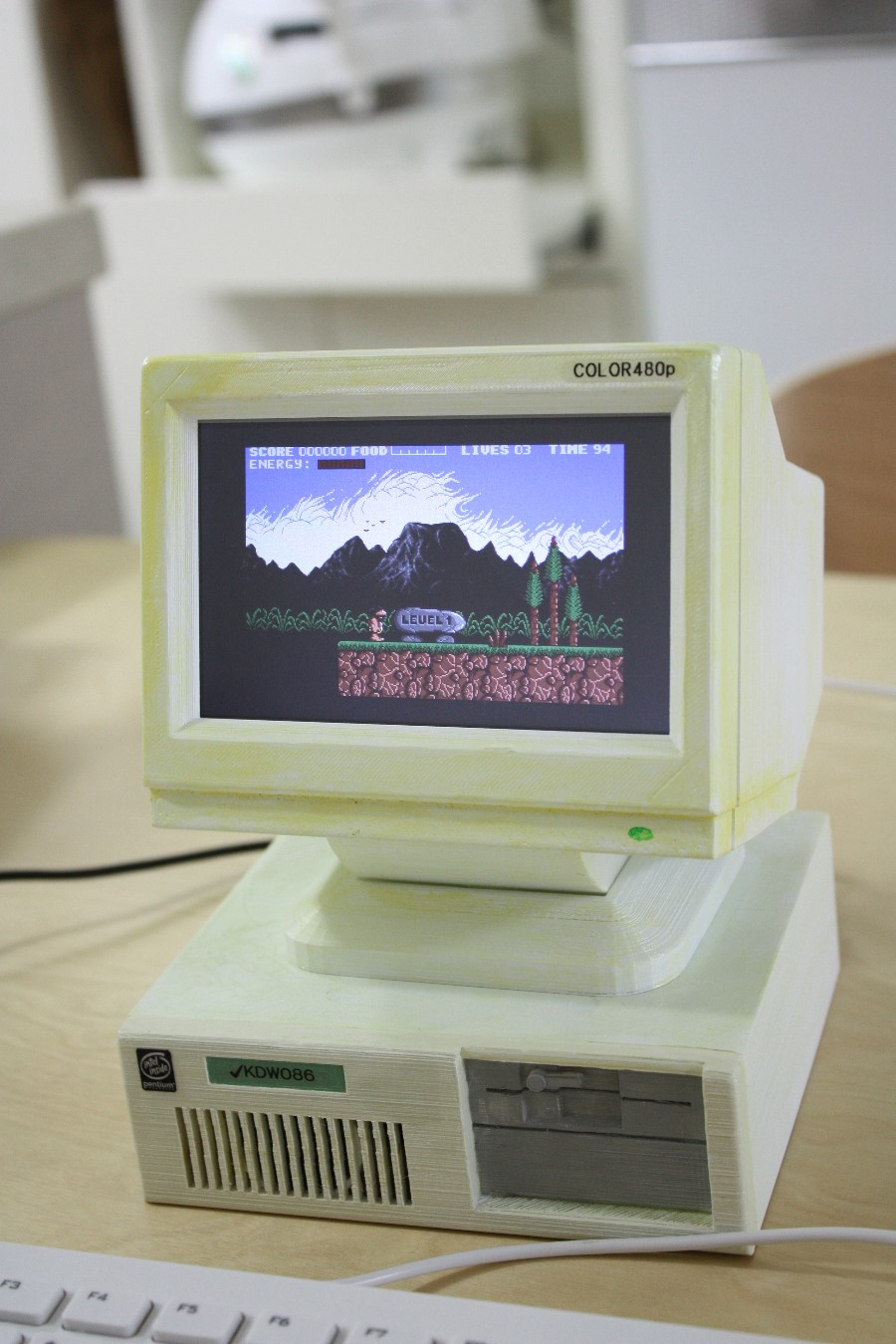

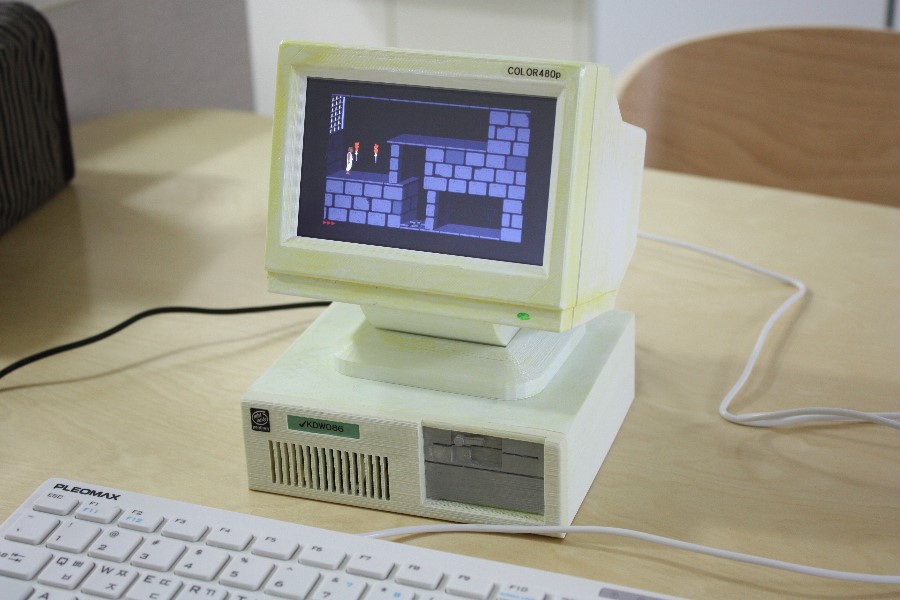

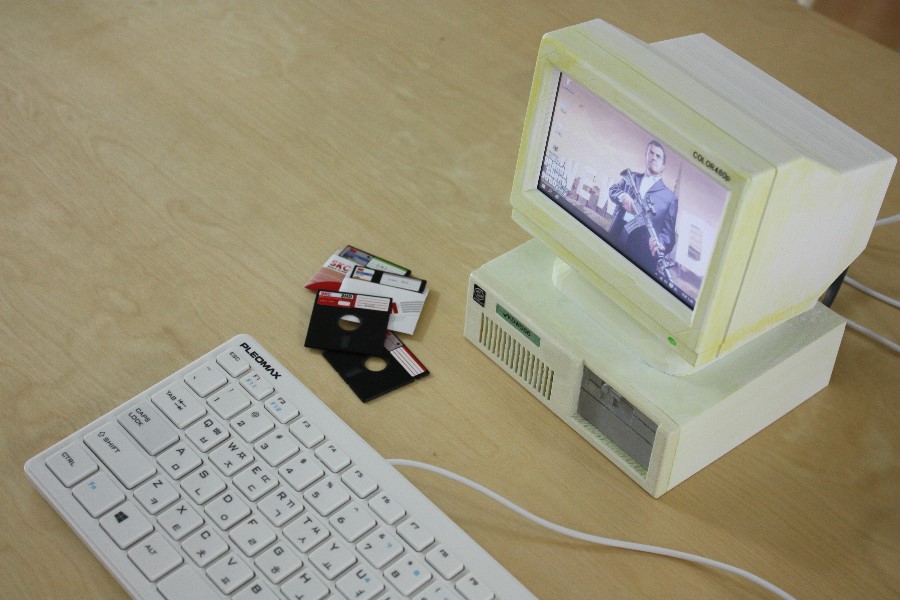

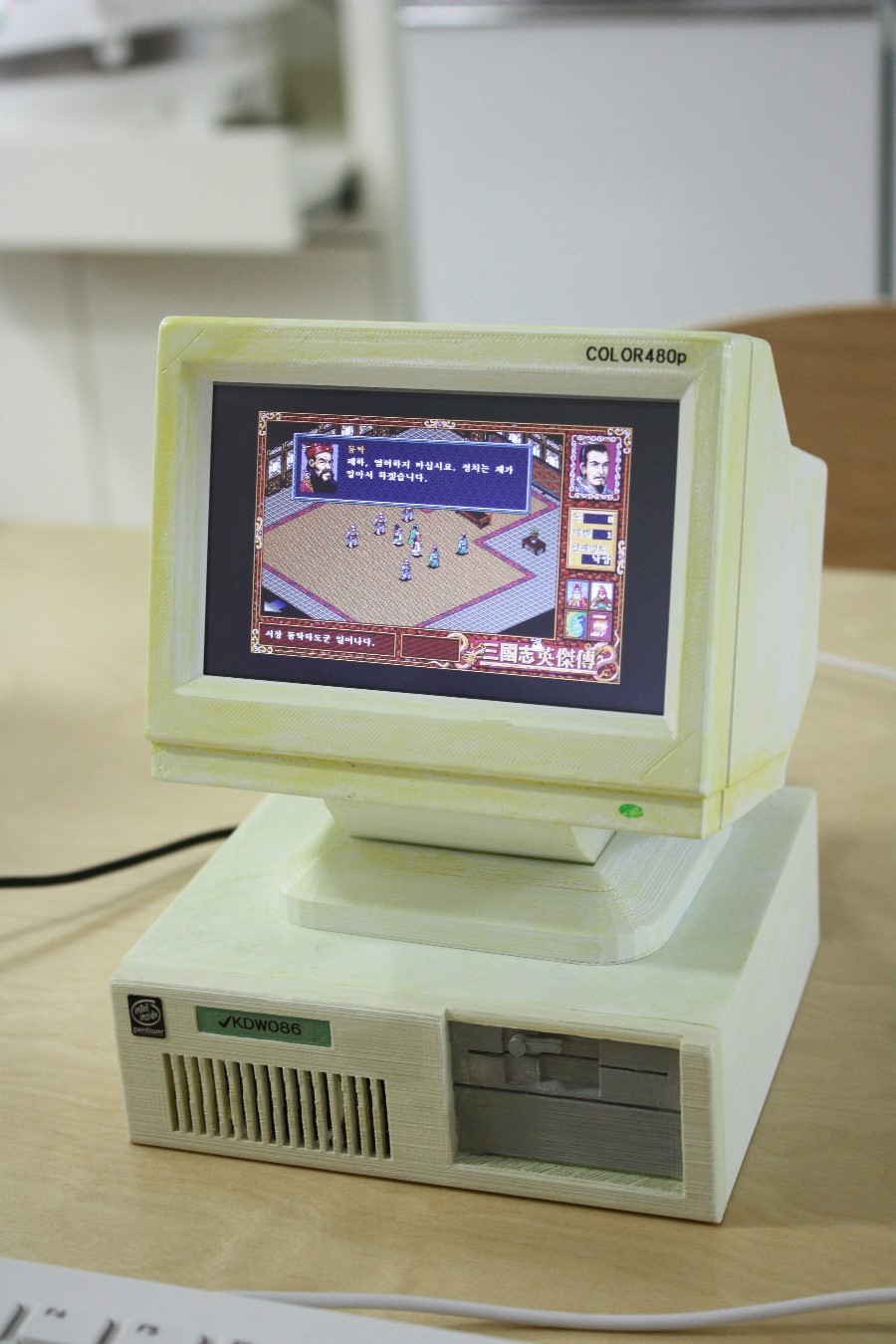

옛날 느낌을 좋아해 노란색으로 외관을 덕지덕지 꾸몄어요.

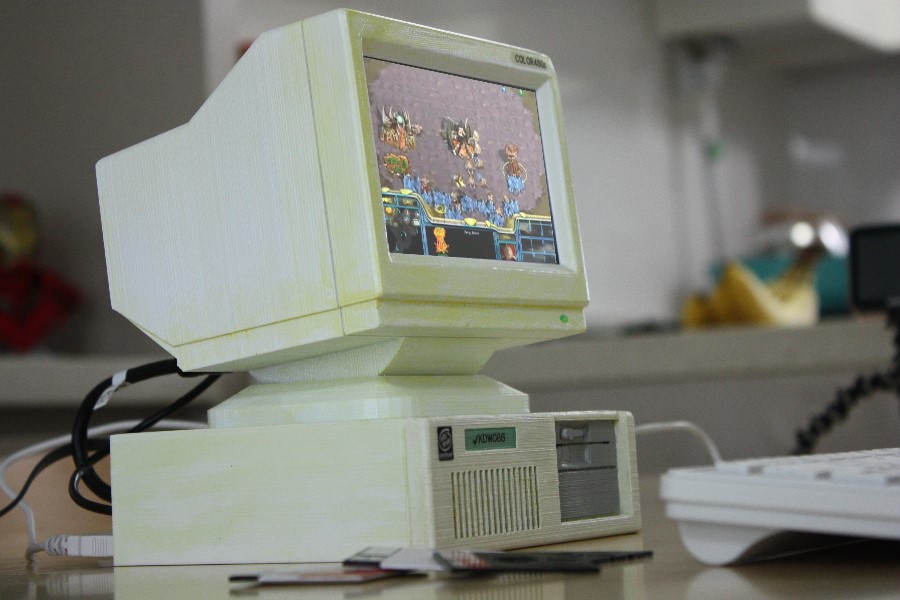

스타도 잘~돌아 갑니다!

사실 HDMI단자 때문에 무진장 스트레스를 받았습니다.

집 컴은 잘 연결되는데 스틱pc는 인식이 안돼 짜증이...ㅠㅠ

그래서 연장선만 5개째 구매해서 결국 해결했네요.

정답은 v1.3 케이블을 써야하는 거였어요.

나머지는 v1.4....돈만 날렸네요.

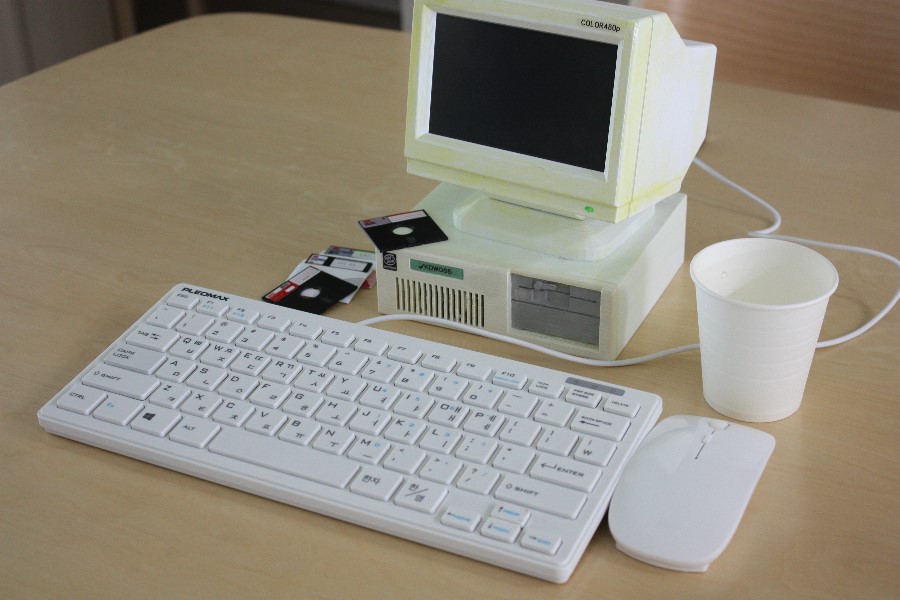

종이컵과의 크기 비교.

아래는 pc조립과정과 실제 작동하는 영상입니다.
