어제 작성한 도시바(대우) 베타 하이파이 기기에 이어서...

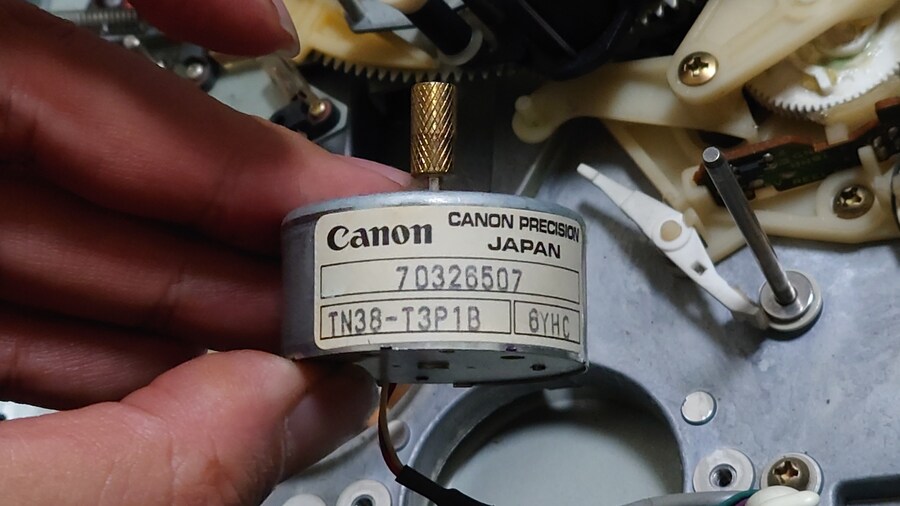

이전 도시바 하이파이 베타 데크에 릴 모터를 이식, 수리하려고 짤막하게 구입했던 기기가 있습니다.

그건 바로 도시바 뷰스타

1983년쯤에 출시한 소니 베타 하이파이 비디오 데크

1984년 도시바의 베타 비디오 기기 광고

비디오 데크가 무려 10만엔이라는 당시로써는 경이로운 가격...!?

이때부터 소니와 타회사간의 관계가 틀어지기 시작했습니다.

VHS가 시장 점유율을 앞서나갈 무렵,

베타진영이였던 도시바와 산요는 "싸게 해서 어떻게든 점유율을 늘려야 한다 데스네!!!"에 혈안이 되어있었는데,

소니는 반대로 "소비자는 가격이 비싸도 더 좋은 품질의 제품을 찾아줄것이 분명하니 가격이 올라도 더 좋은 기기를 만들어야 된다데스네!!!"로 망상하고 있었죠..

도시바와 산요는 이미 83년 84년부터 베타를 손절 칠 준비를 하기 시작합니다..

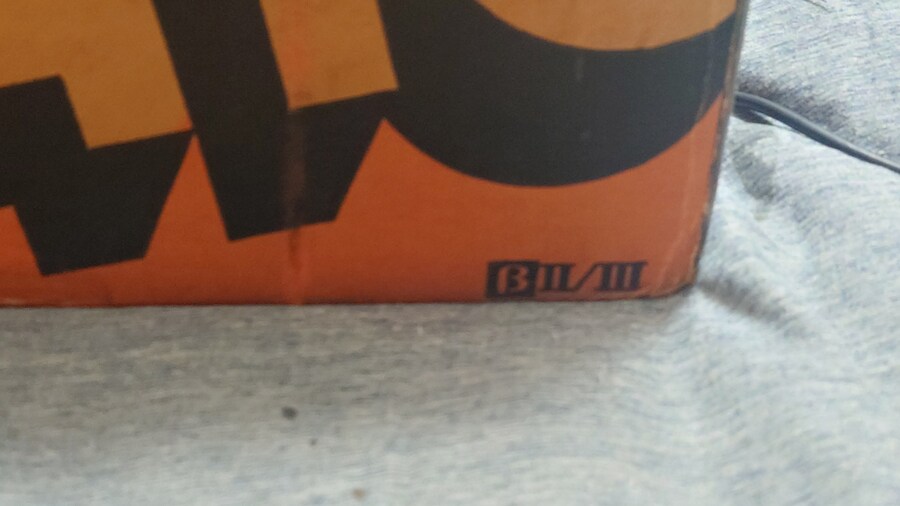

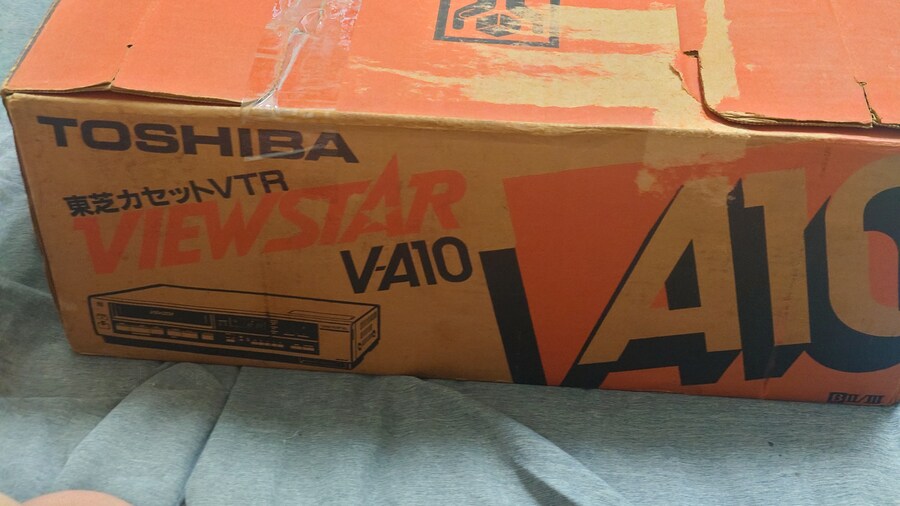

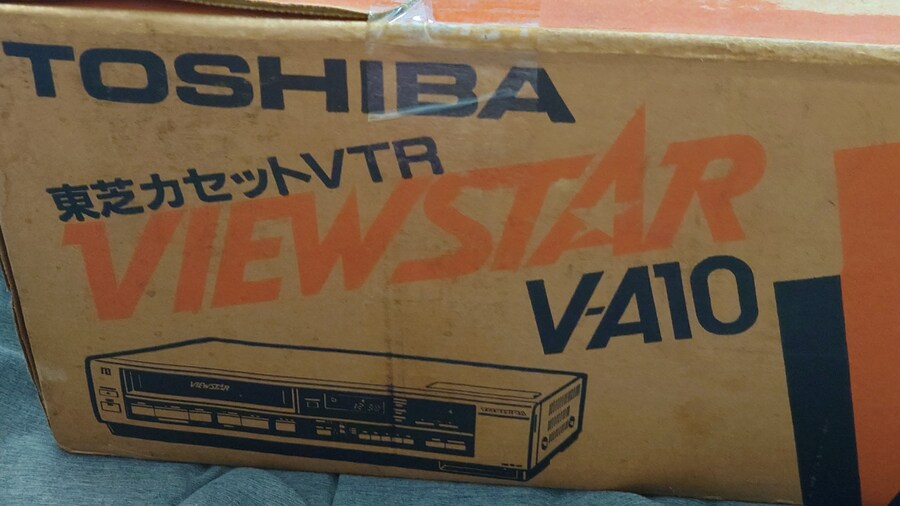

박스의 표기

베타2/3가 대응합니다

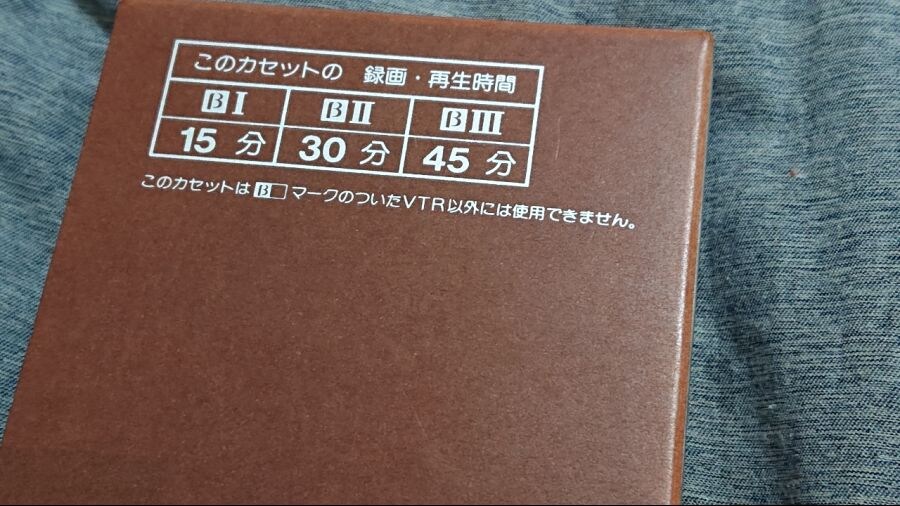

베타 기기를 오픈할때마다 설명하는 녹화시간에 관한 이야기..

VHS는 대표적으로 녹화방식이 두가지 존재하였습니다.

표준/3배속

(vhs연합의 표준규격과 별개로 2배속과 5배속의 녹화모드도 존재했음)

반대로 베타의 경우는 녹화방식이 3가지 존재하였는데...

베타1,베타2,베타3라는 녹화빙식이 존재했습니다.

실질적으로 베타2/베타3가 베타규격의 표준방식이고, VHS의 표준/3배속이라고 생각하시면 됩니다.

베타의 주력 파트너였던 도시바, 산요는 오직 베타2/3만이 녹화/재생이 가능했습니다.

베타1은 가장 화질과 음질이 뛰어나나, 이 방식은 일반적인 베타진영에서 녹화/재생이 불가능했습니다.

예외적으로..

ㅇ파이오니아=소니꺼 그대로 받아 쓴 oem

ㅇNEC=자체생산 개발은 하긴 하였으나, 소니 부품을 많이 사용함 맨 마지막에는 소니 oem

으로 파이오니아와 NEC의 경우는 베타1 녹화/재생이 가능했습니다.

일본의 전압 주파수 50/60Hz 공용

일본의 관동지방과 간사이지방에서 동시에 사용 가능한 제품입니다.

70년대까지의 일본가전은 이게 공용이 아닌 경우가 많아서 새로 다시 사야하는 경우가 있었다고 하더군요 ;;

지금도 일본에서 판매되는 전자레인지중에 공용이 아닌 경우가 많아서,

도쿄에서 오사카쪽으로 이사하거나 하면.. 새로 다시사야 하는 불상사가 있다고 ;;



구입해주셔서 감사합니다.

사용전에 설명서를 꼭 읽어주세요.

보증서는 개봉하지 않고 꺼내실수 있습니다.

보증서에는 구입일자, 고객성명, 판매점등의 사항이 기입되지 않은 경우에는 유효되지 않으므로 주의 바랍니다.

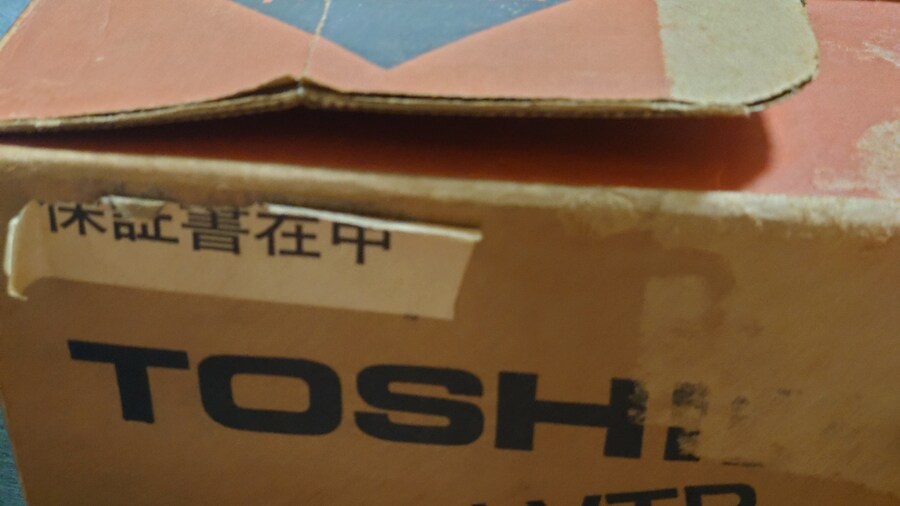

보증서재중의 흔적...

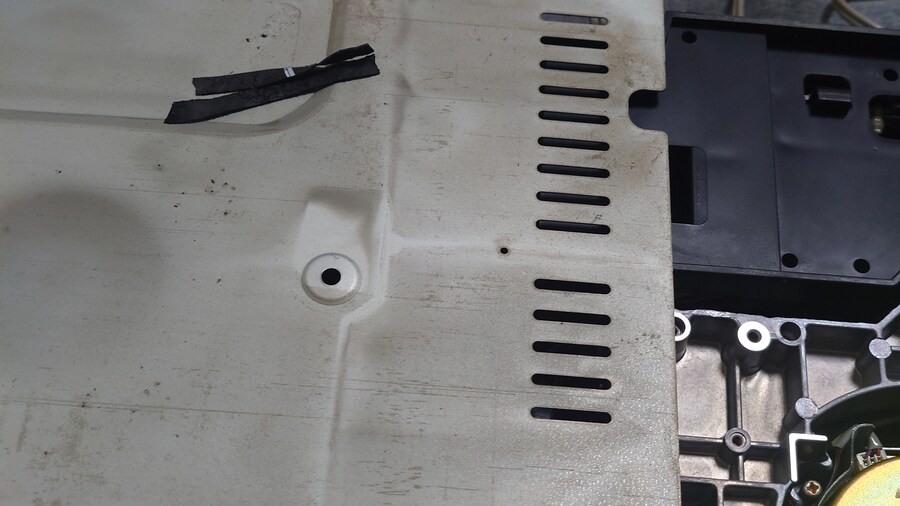

보호시트에 관하여

운송중 캐비넷에 상처등에서 보호하기 위하여 캐비넷에 시트가 붙어있습니다.

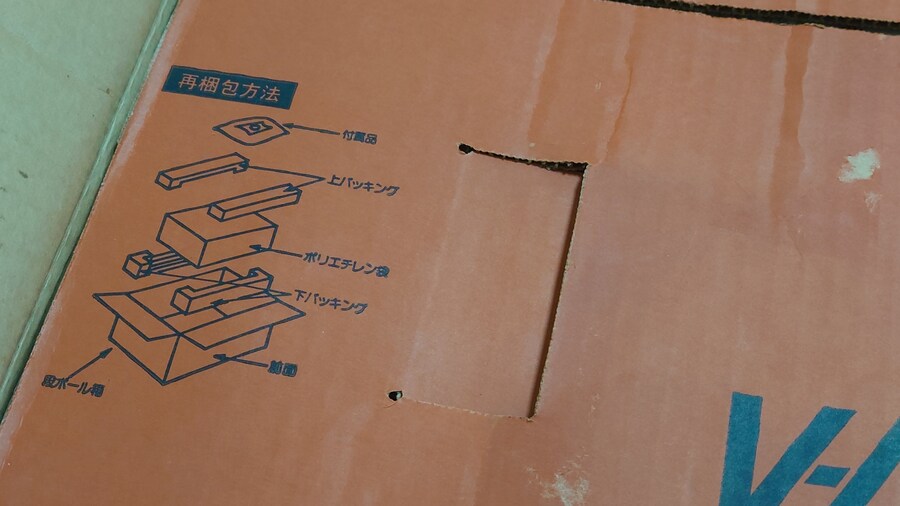

재포장방법

이런걸 왜 적어두지... ㄷㄷ

부록품

짜자잔 도씨바 뷰스타입니다!

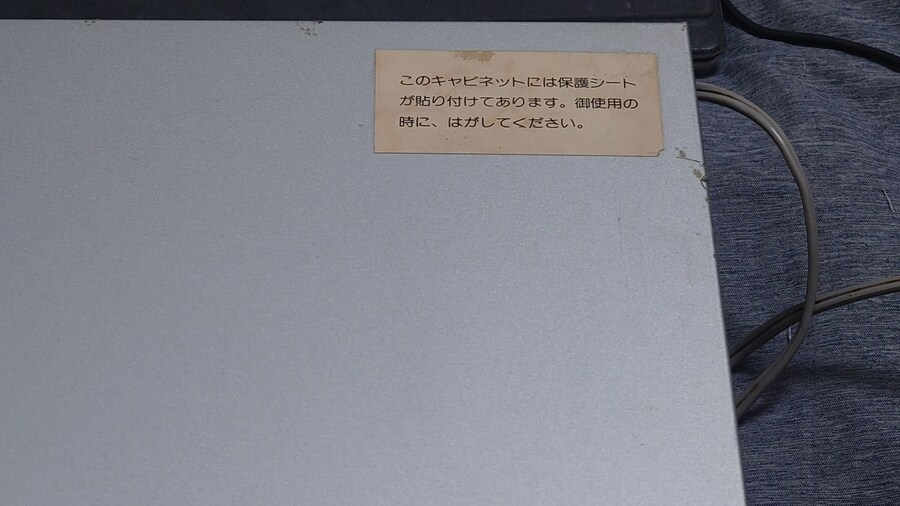

이 캐비넷에는 보호시트가 붙어있습니다.

사용전에 벗겨주십시요

원제품 상자가 남아있는것도 신기한데 무려 보호시트까지 그대로 남아있었습니다... ㄷㄷ

전주인이 워낙 애지중지 한듯

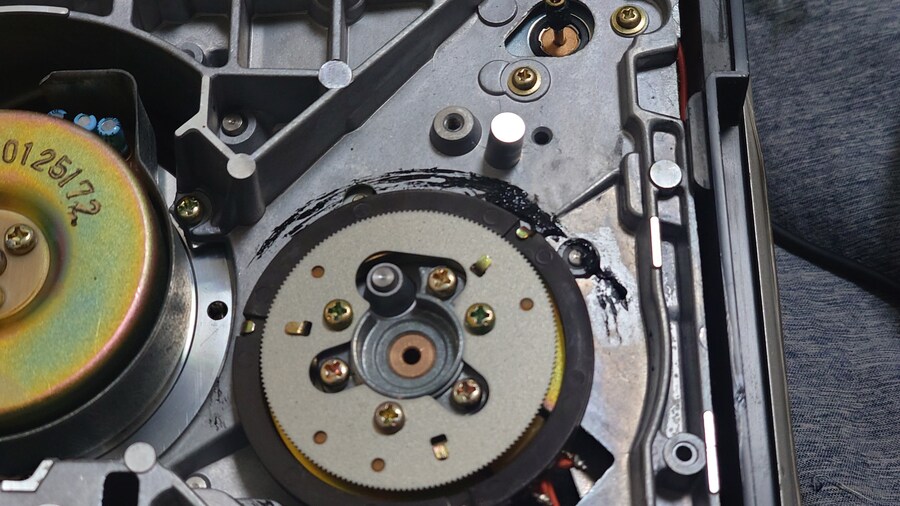

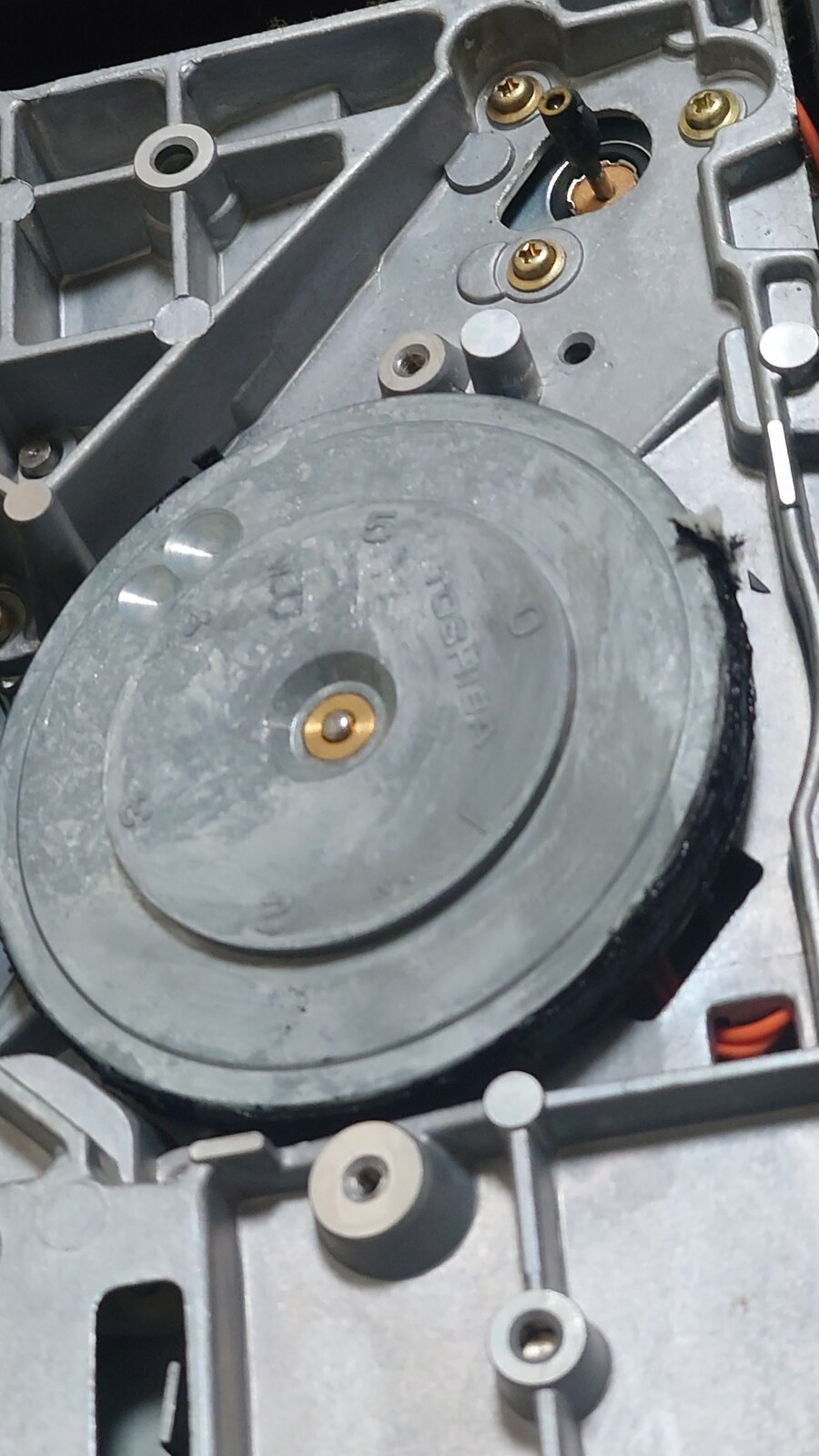

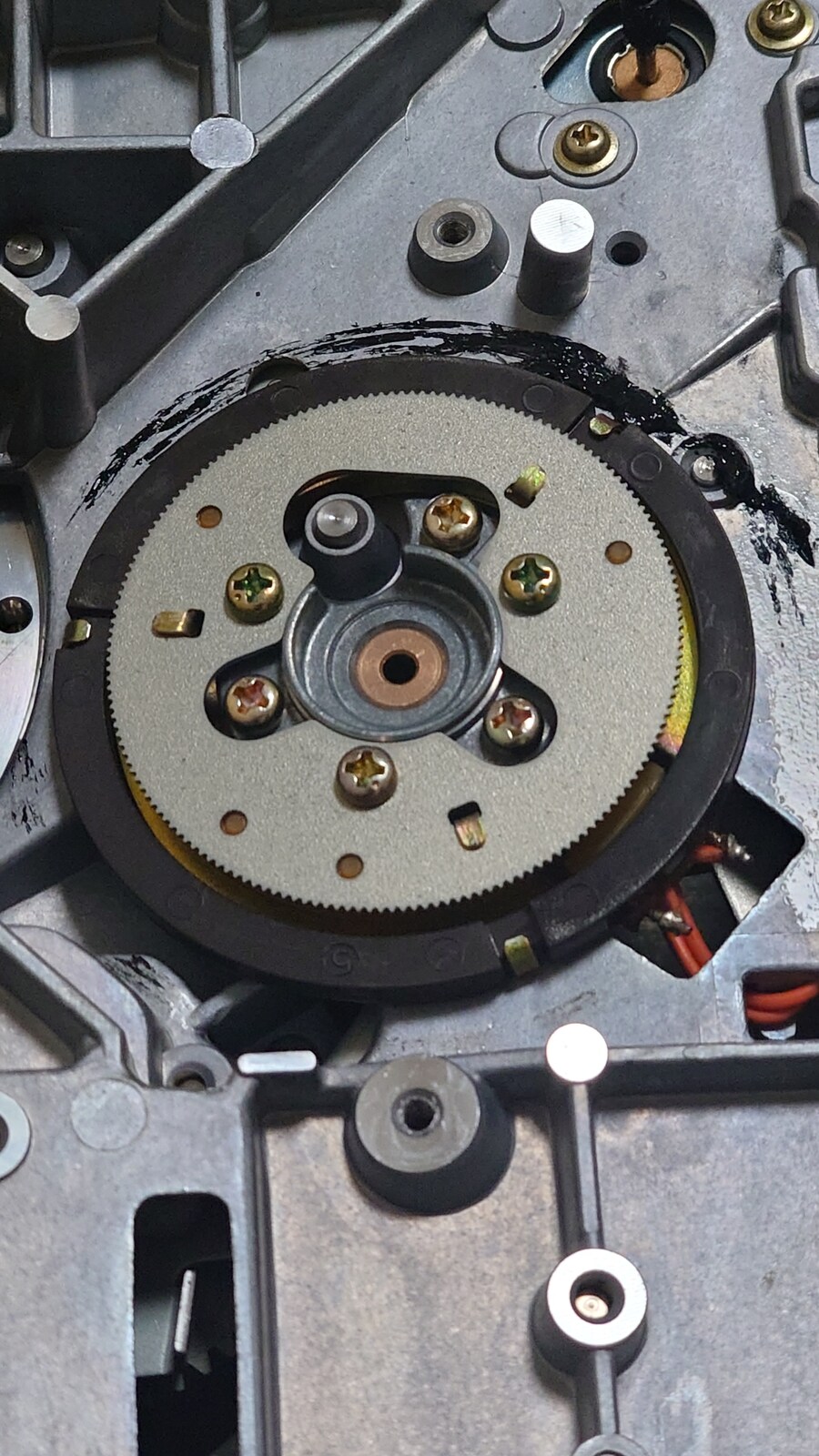

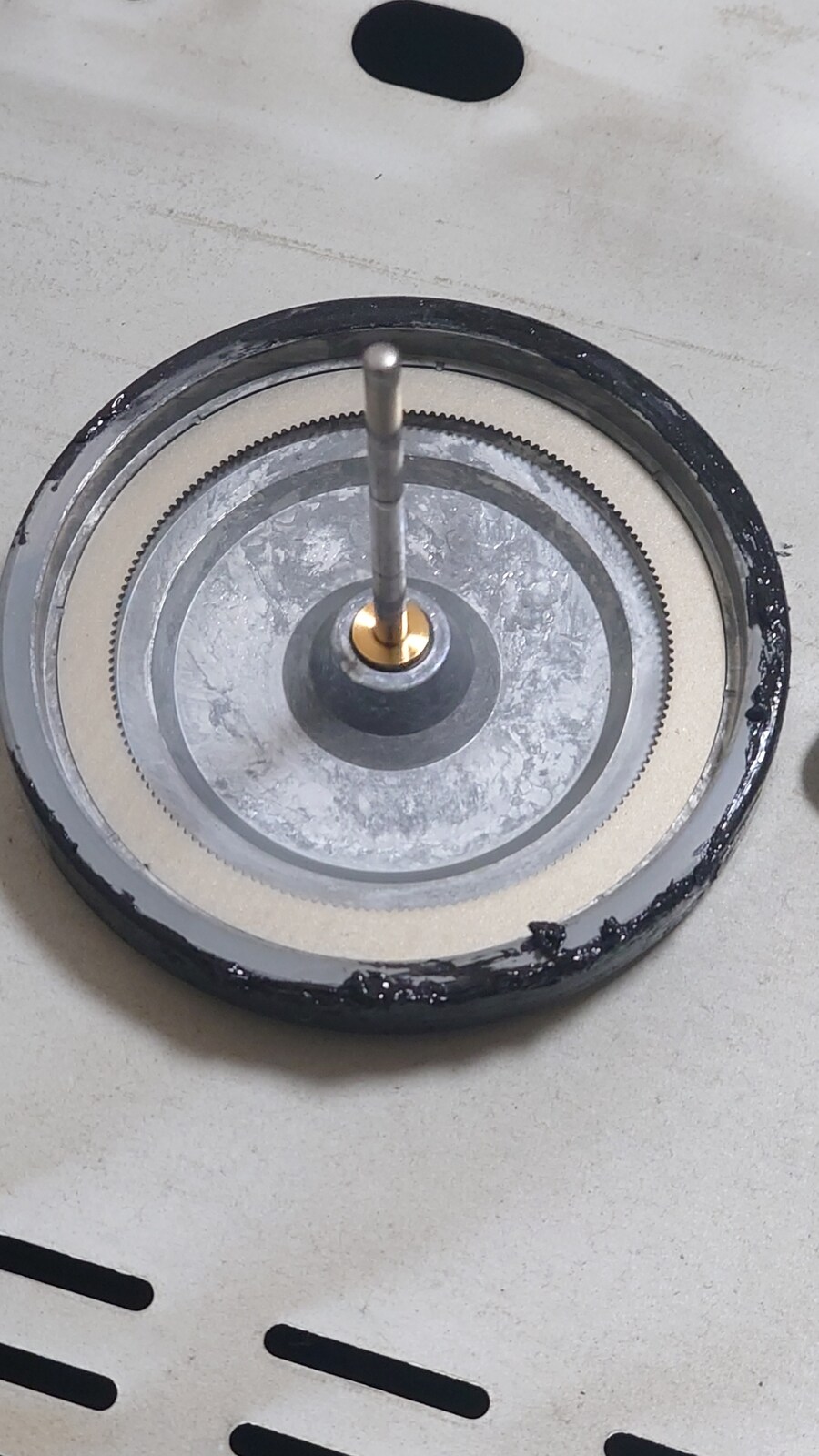

캡스턴 고무는 당연하게 말라비틀어지다 못해 늘러붙었습니다 ㅋㅋㅋㅋㅋㅋㅋ

또시바!

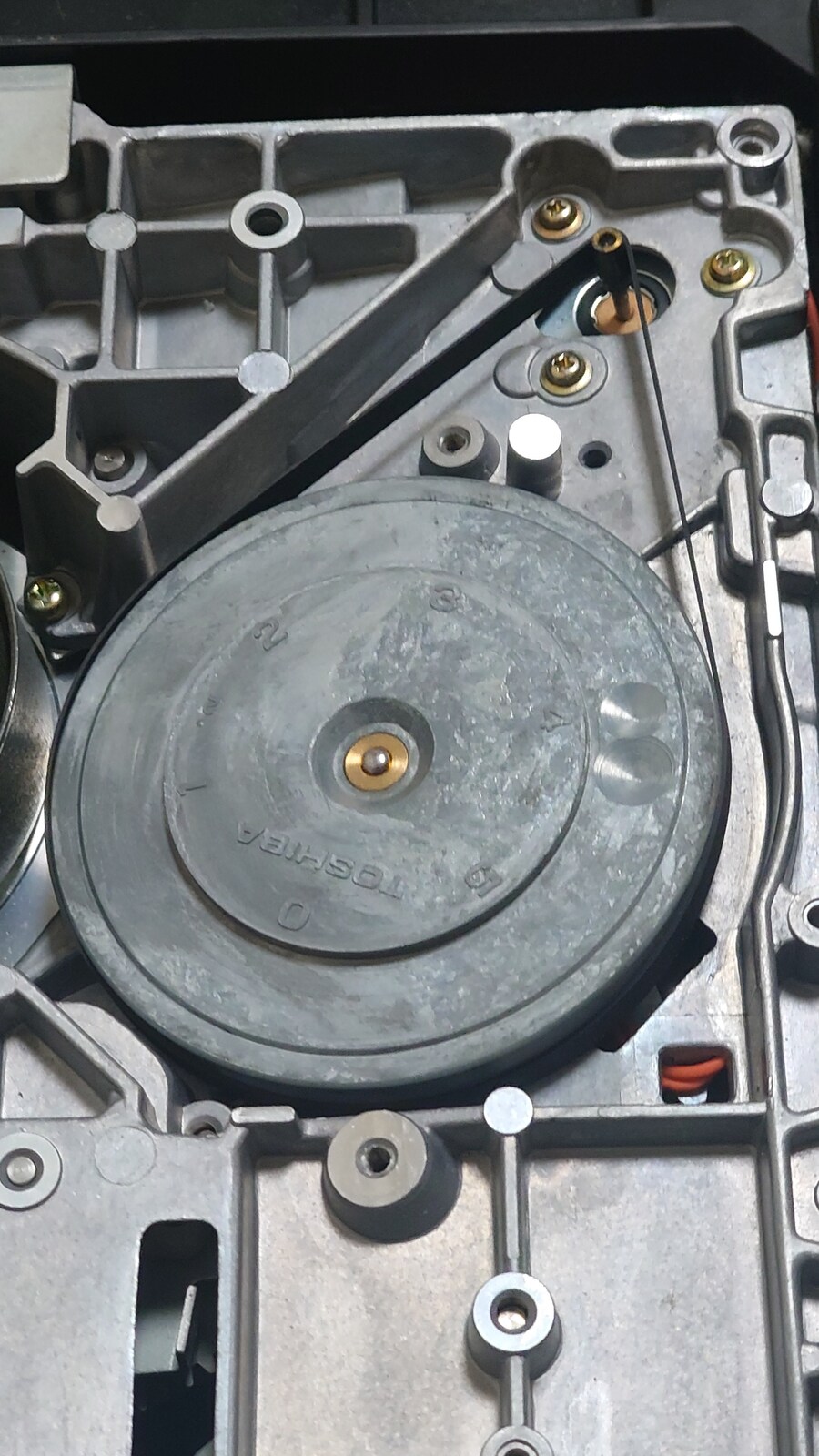

고무벨트 변경

몇십년의 세월을 지나 돌고 돕니다...

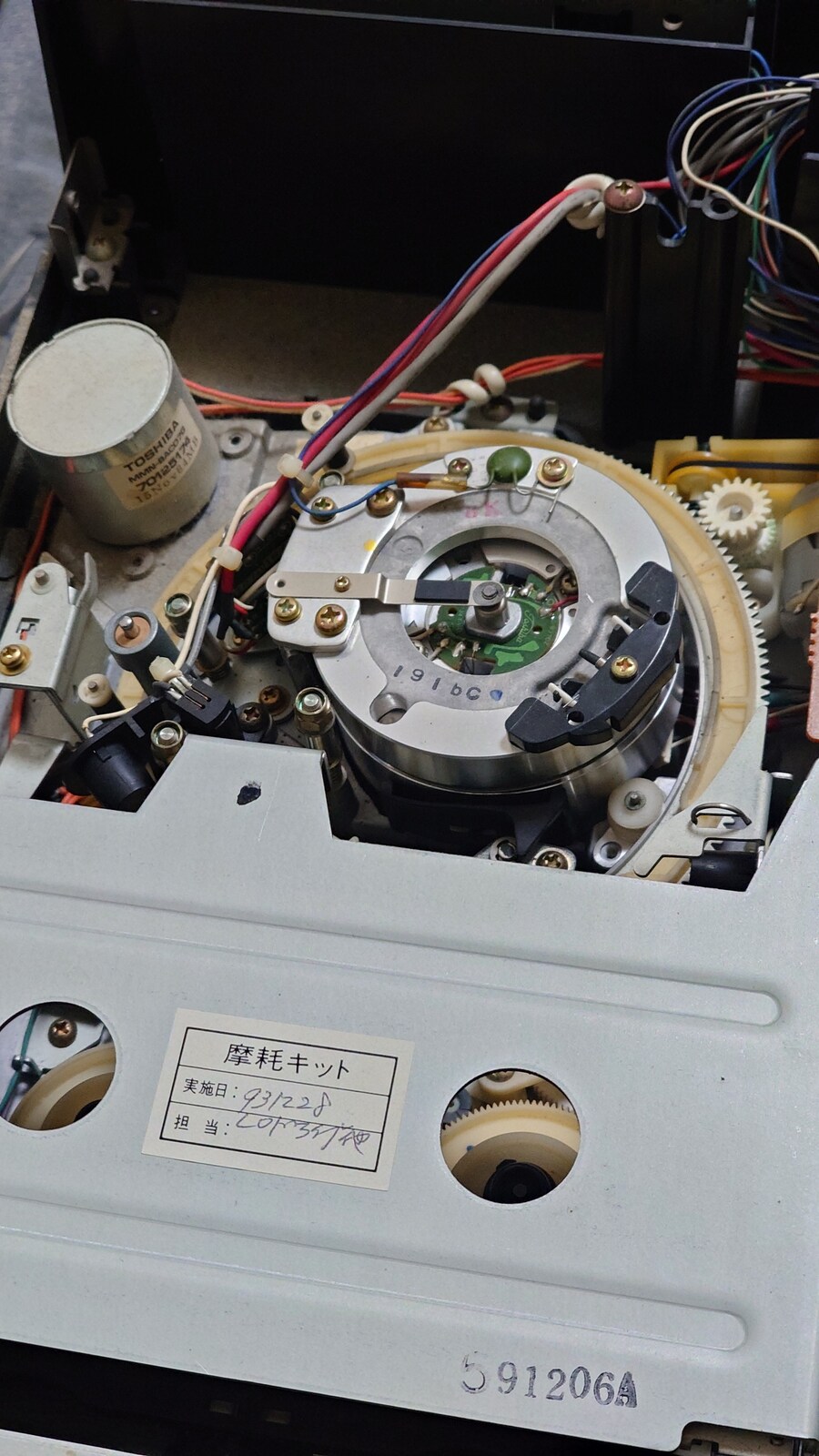

소모품 교체 키트

93년도에 한번 수리를 받은 데크더군요.

전주인이 정말 애지중지 사용했던걸 알수 있습니다.

그리고 카세콘은 여전히 쇼와 59년(1984년인데..)

지금까지 도시바 베타 데크 오픈하면서 단 한번도 84년 이후의 생산된 기기를 본적이 없습니다 ;;

트위터에 어떤 일본사람이 쓴 증언글에 따르면...

"이 시절에 어머니가 또시바 영업소에서 근무하고 있었는데, 베타 철수 직전에 고가의 모델을 사원가격으로 재고처분 했었다고 한다.

영업소에 사원들이 또시바가 베타를 철수한것을 알게 된건, 언론에 보도 되는것과 똑같은 타이밍에 알려주었다고 하니.. 정말 너무했지"

이미 83~84년에 사원에게 강매, 혹은 소비자에게 싸바싸바 영업해서 판매할만한 수량(?)을 한번에 대량생산하는척 하며,

소니를 안심시키며 베타진영에서 발빼는 준비를 했던게 아닌가 싶습니다.

85년쯤에 "88년 서울올림픽의 수요를 생각해서 점유율이 적은 베타를 버리고, VHS를 생산한다" 발표했으니..

배경 이야기를 하면 끝이 없어서.. 이제 한번 벗겨봅니다..

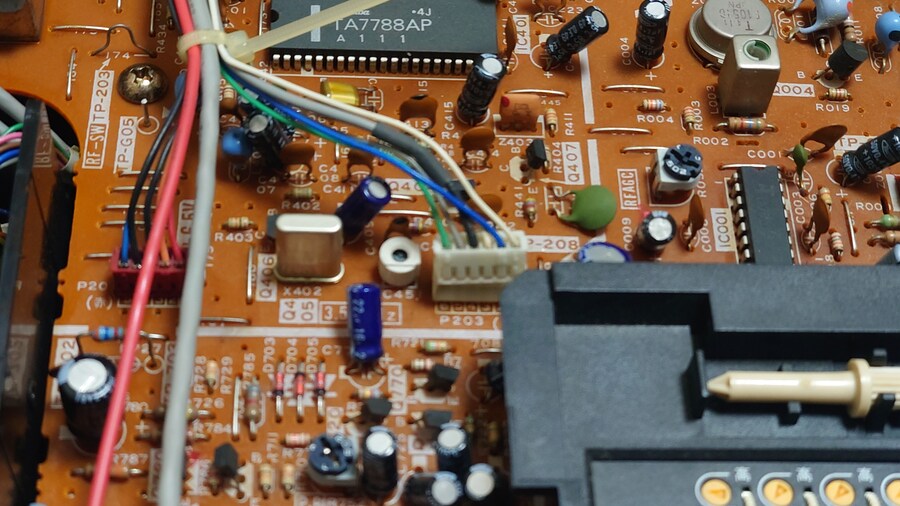

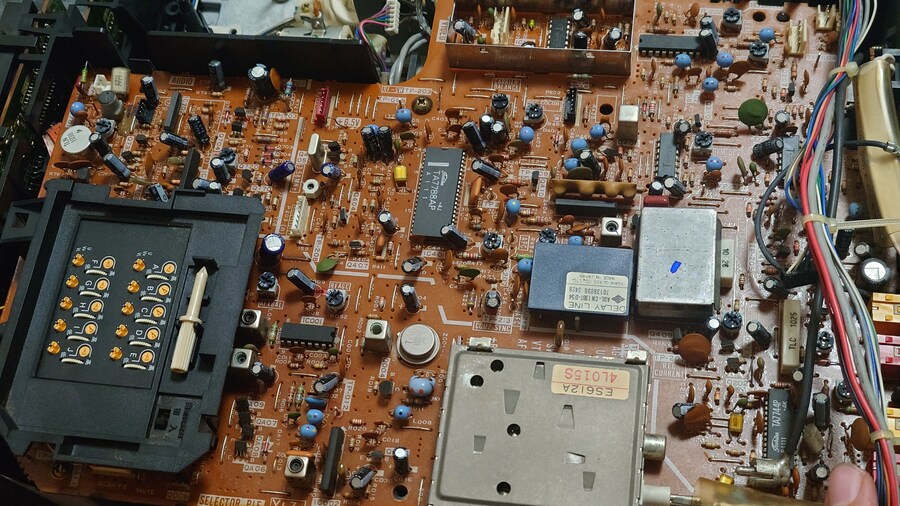

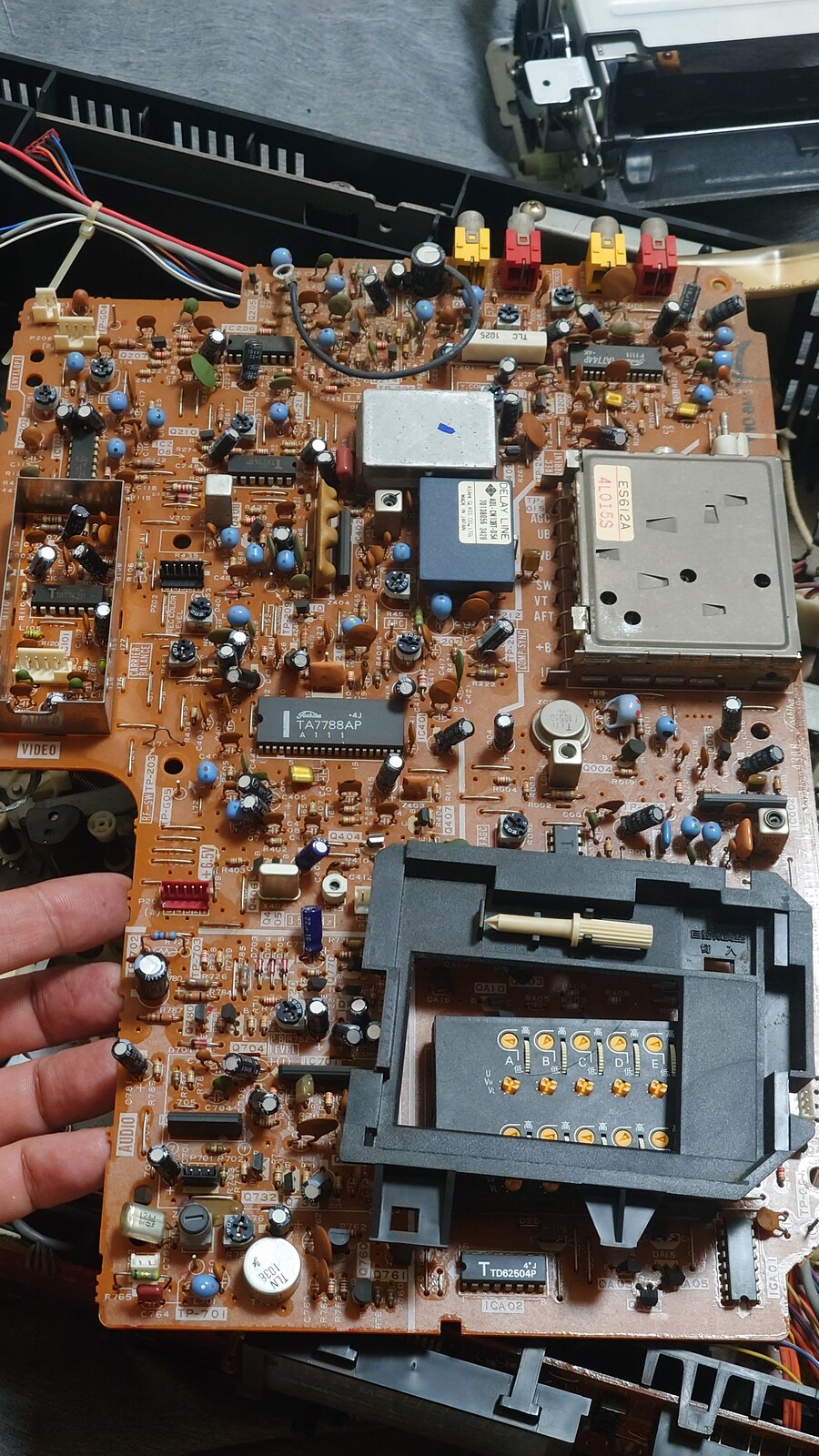

메인기판부

영상과 튜너에 관한 기판입니다.

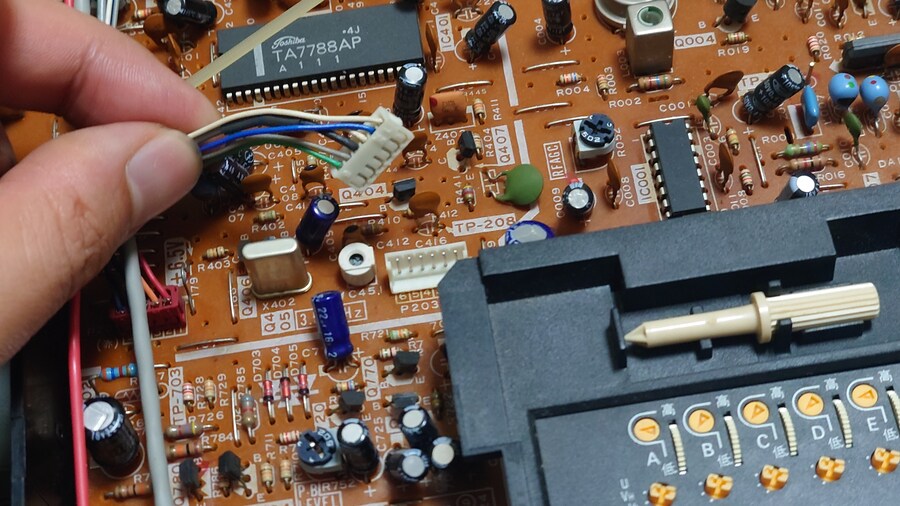

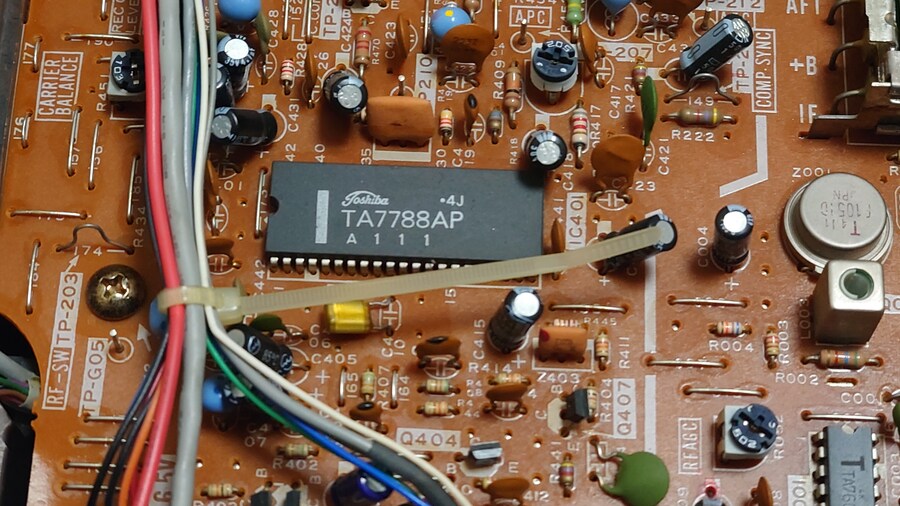

또씨바 ic칩

전원과 제어기판부

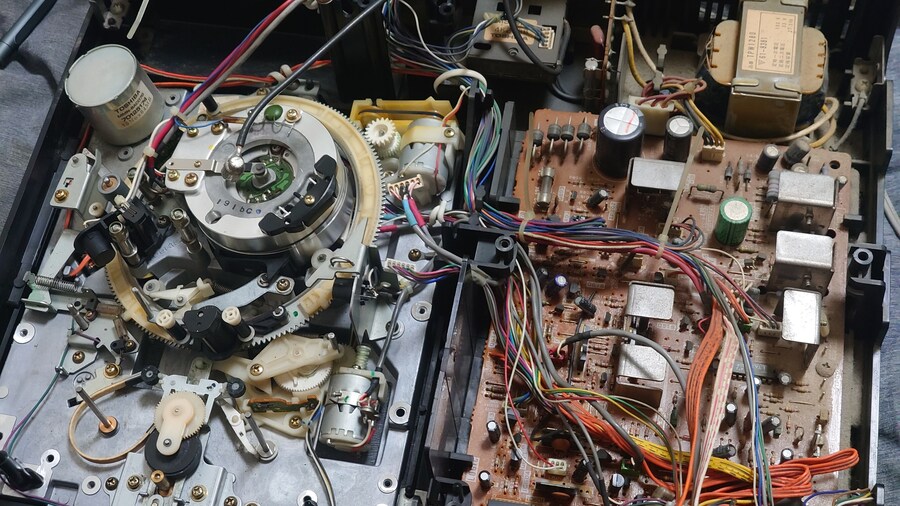

속살...

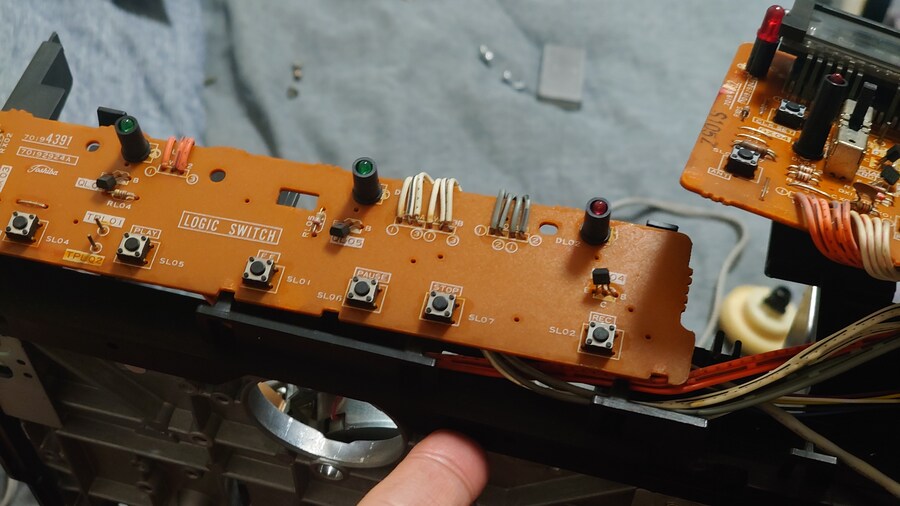

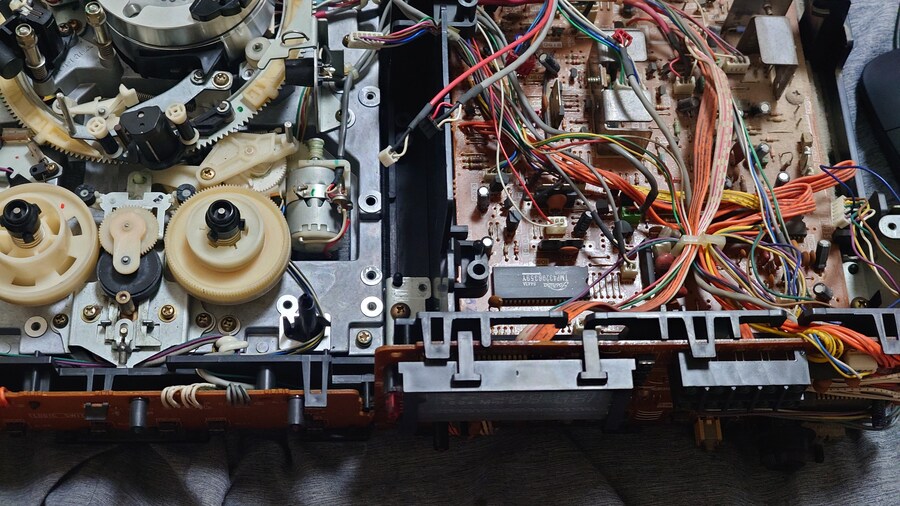

전면패널을 벗긴 부분입니다.

벗겨내고 있는 사진...

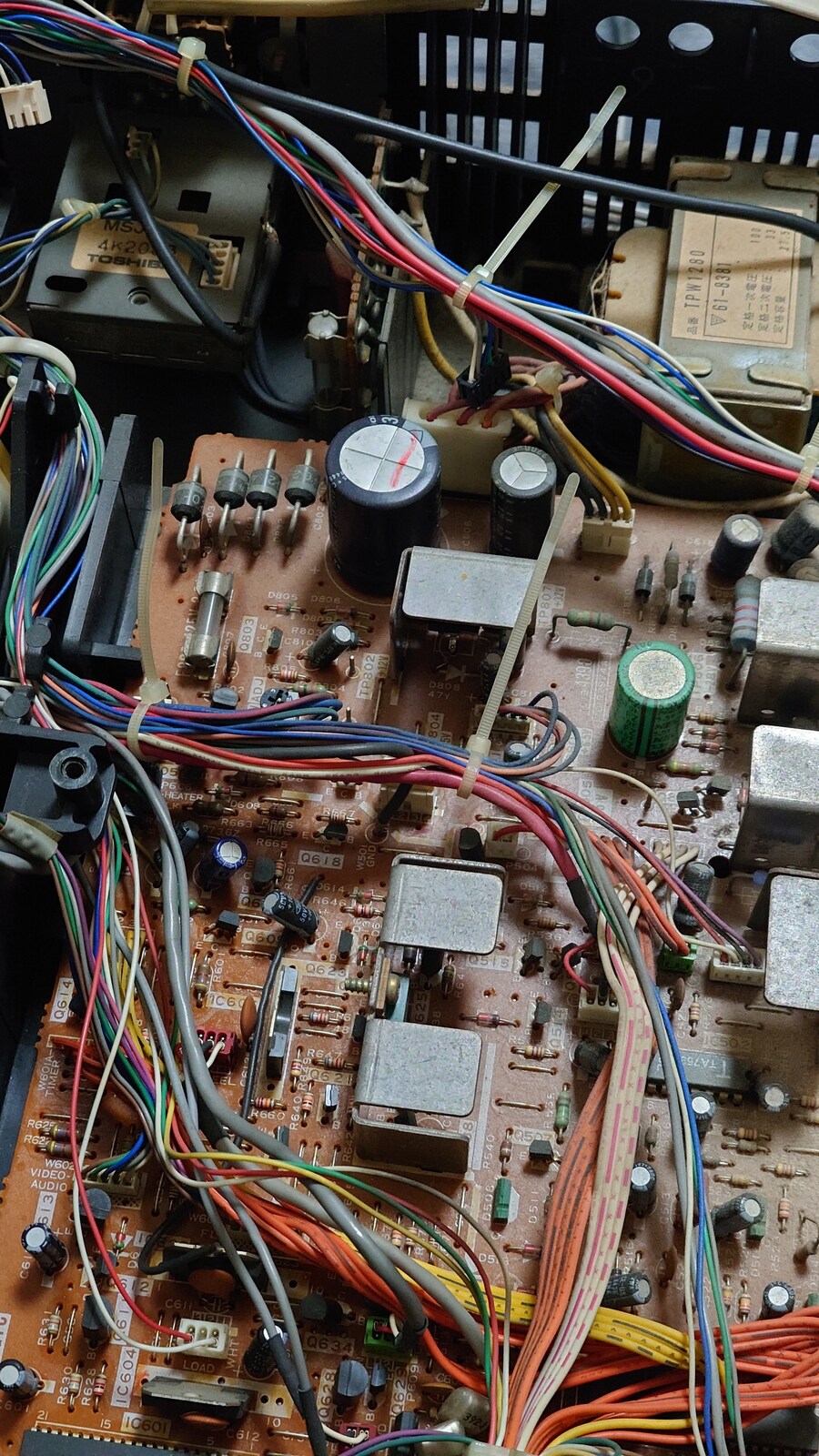

보시면 아시겠지만 기계 좋아하시는분들은 뭔가 이상하다는 점을 눈치채실수 있을겁니다.

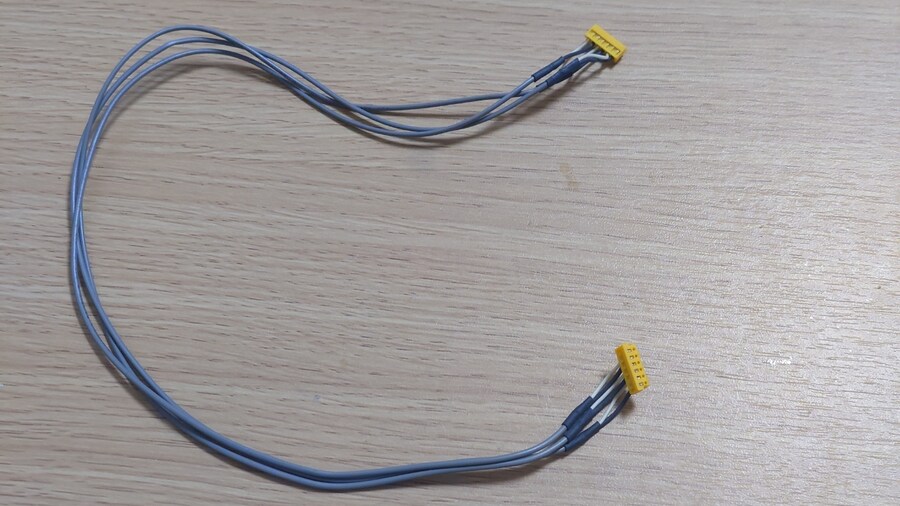

바로 편리하게 조립/분해 할수 있는 커넥터식이 아닌, 죄다 선으로 납땜식이 되어있는 점이였습니다...

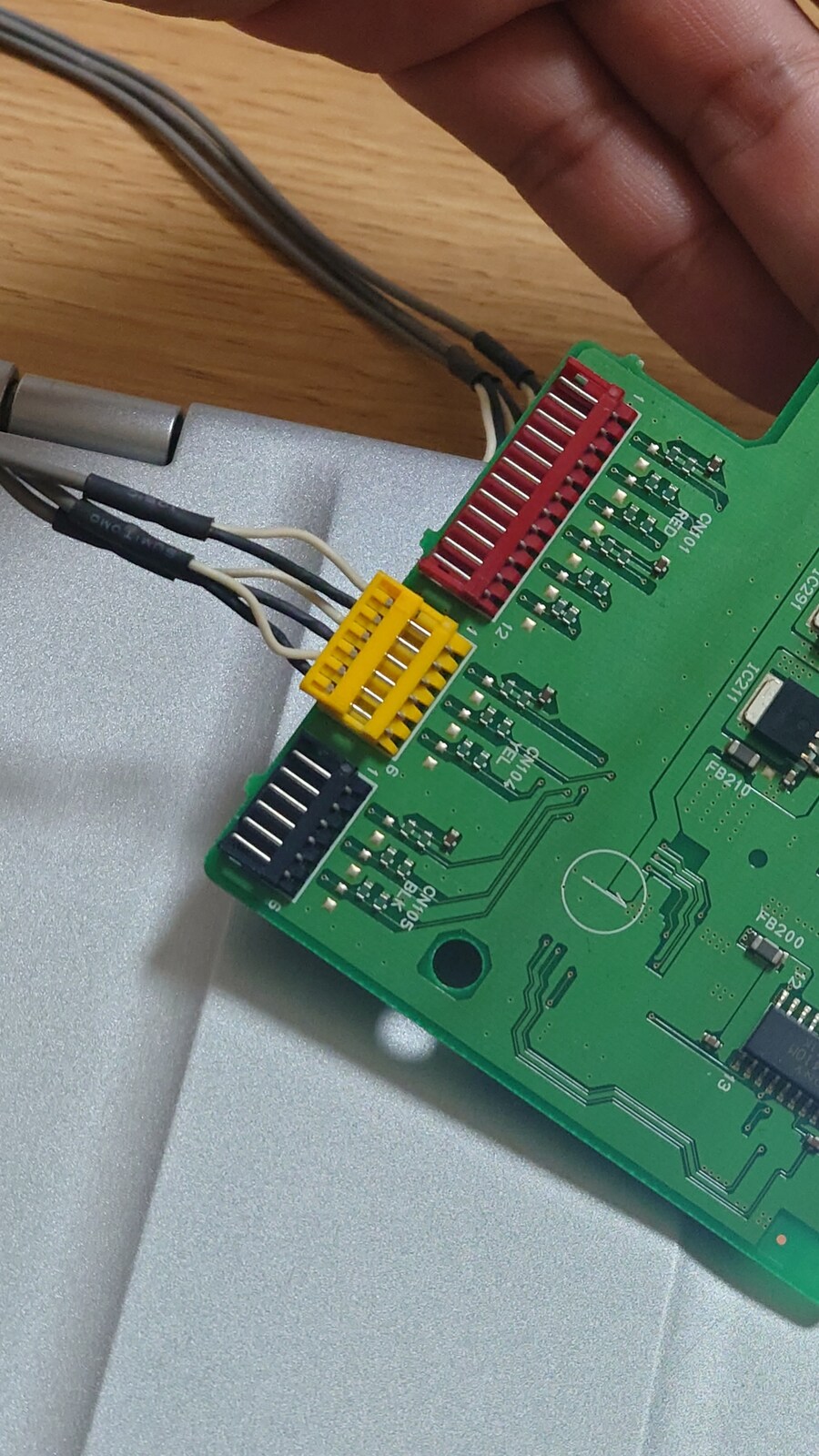

빠른 조립과 분해를 위해서 과거에는 커넥터형을 많이 채용했었고,

그 후에는 커넥터보다 단가가 저렴한 플렛 케이블을 주로 채용했었습니다.

그런데 시대상 플렛케이블이 아직 발달하지 않았고..

커넥터를 채용하면 비용이 드니까... 저걸 다 선과 납땜으로 때워버렸습니다 ㄷㄷㄷ;;;;

진짜 보면서 좀 너무하다 싶더군요 ;;

경영진이나 기술진들은 "위에서는 싸게 만들라고 난리고... 그럼 뭐 공장에 종업원들 고생시키면 되겠지.."라고 안일하게 생각한건지

엄청난 수고를 종업원들한테 떠넘긴 셈인데... 진짜 얼마나 사람을 개똥으로 보았으면...

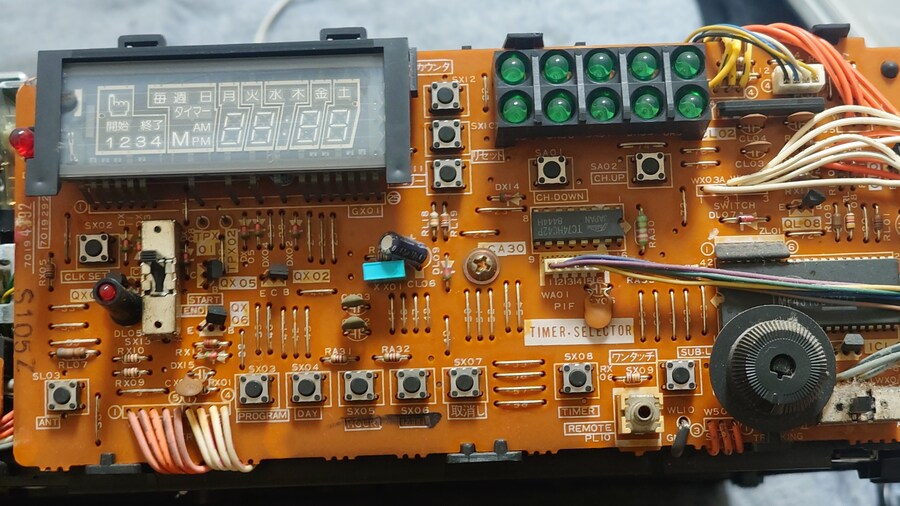

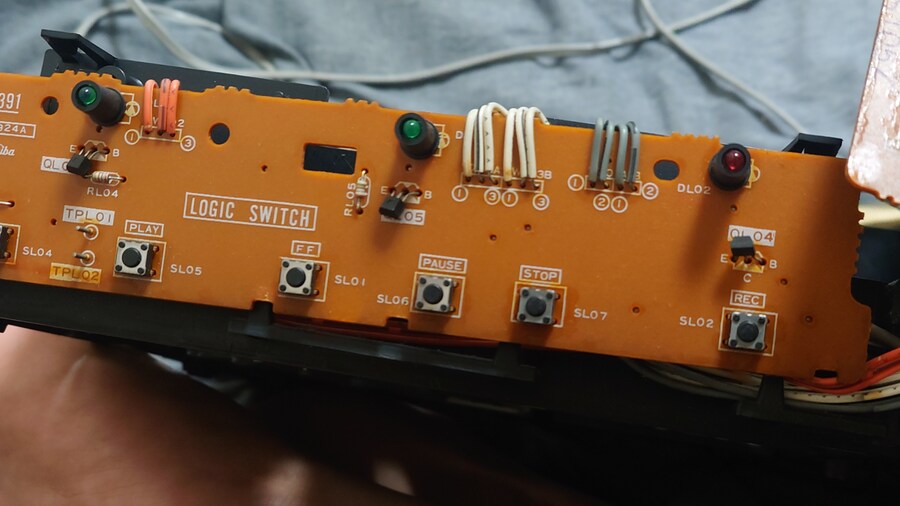

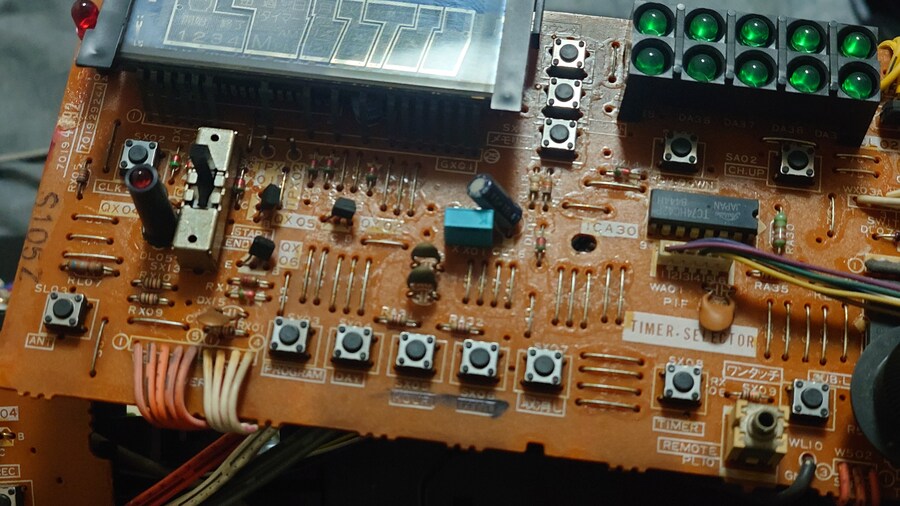

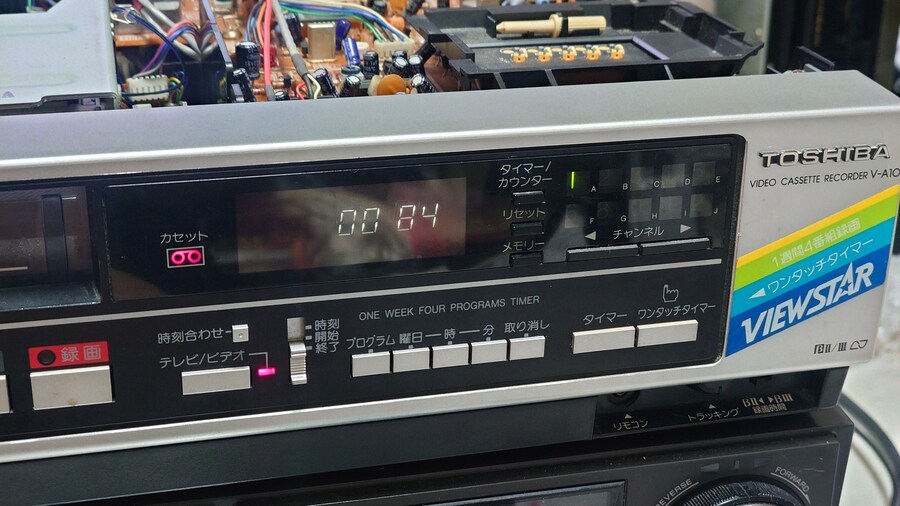

표시판부

표시판이 참 좋은게 일본어로 나옵니다.

저번에 오픈한 애는 요일이 영어로 나오는게 별로더군요.. (영어 시러..)

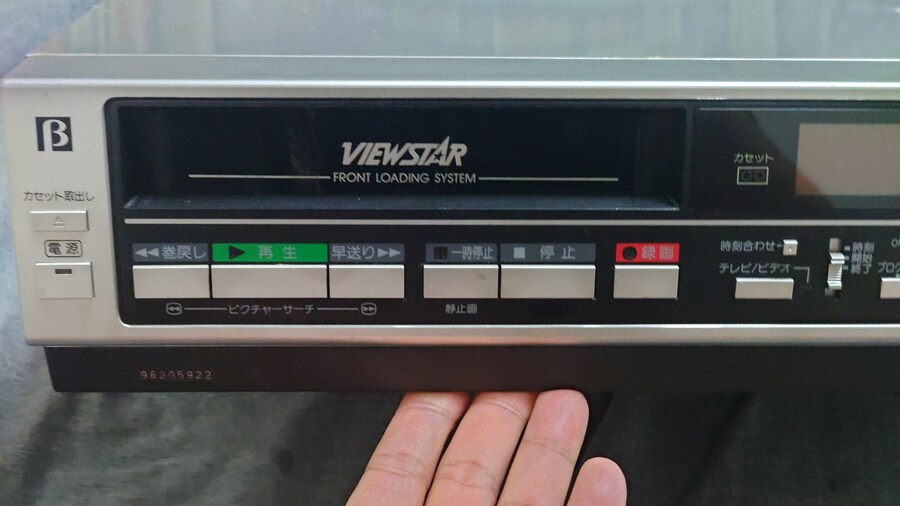

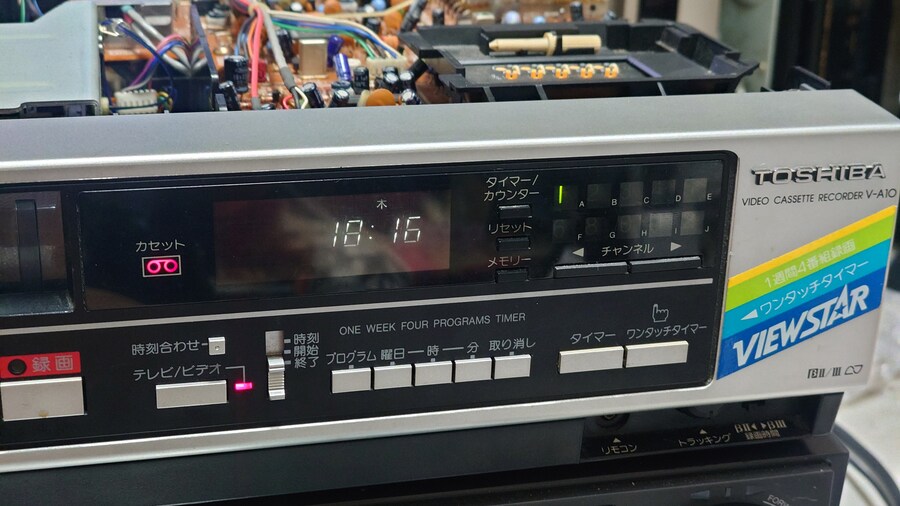

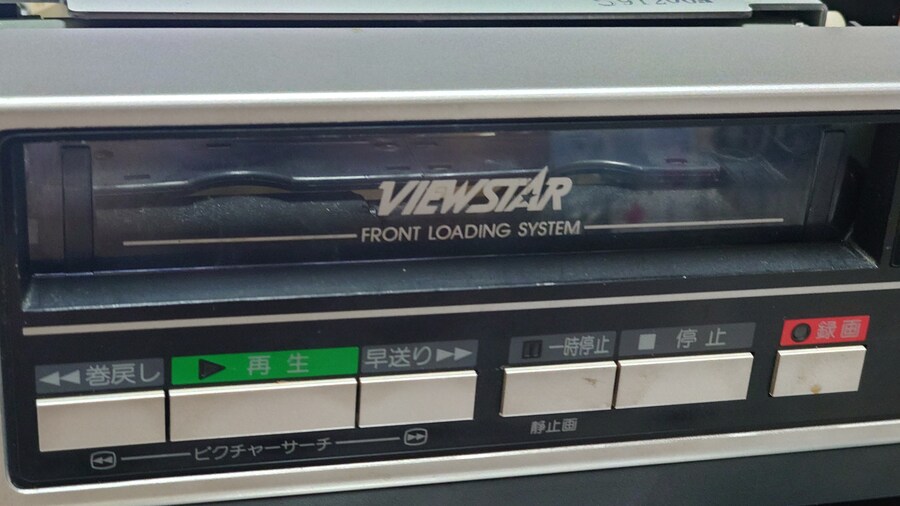

전면샷

이 기기는 특별한 고장이 없었어서 캡스턴 벨트만 교체하고 정상적으로 재생이 가능했습니다.

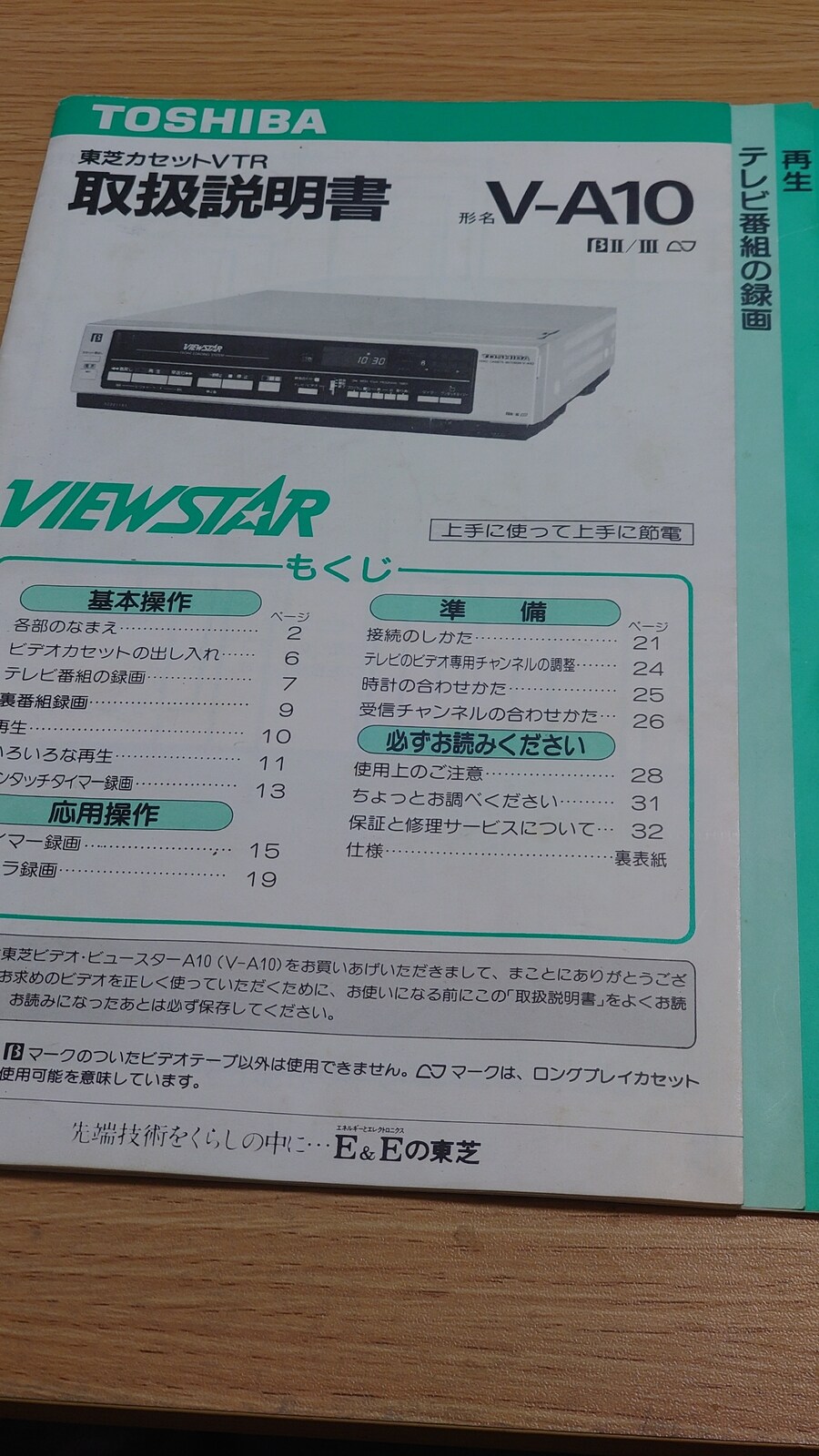

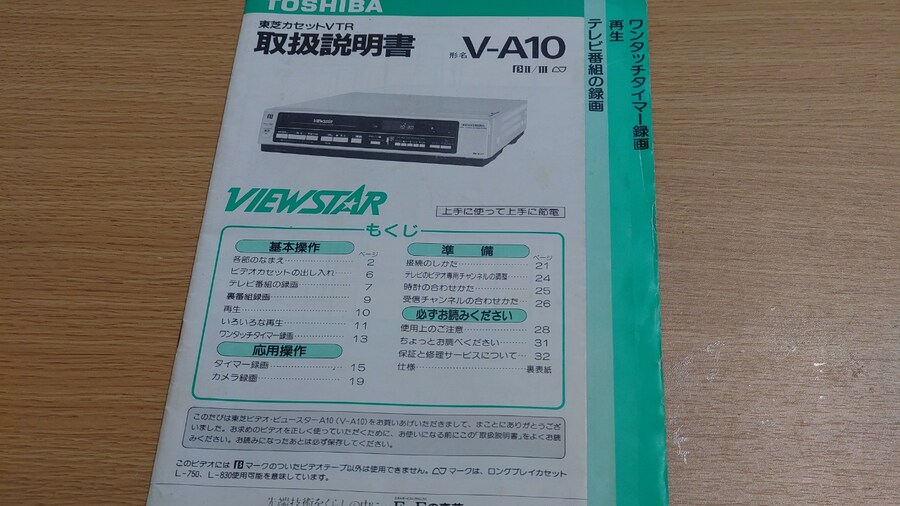

설명서도 남아있길래 한번 봐봅시다

첨단기술을 생활속으로...  E&E(에네르기와 일렉트로닉스)의 또시바

<-ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ 웃기고 자빠졌네

이번에는 도시바 비디오 뷰스터 a10을 구입해주셔서 진심으로 감사드립니다.

구입해주신 비디오를 올바르게 사용하실수 있도록, 사용하시기전에 꼭 이 사용설명서를 잘 읽어주세요.

읽으신후에도 잘 보관하시길 바랍니다.

이 비디오는 베타(β)마크가 붙은 비디오 테이프 이외에는 사용하실수 없습니다.

위아래마크는 롱 플레이 카셋트 L-750, L-830사용이 가능한것을 의미합니다.

--------

롱 플레이 마크는 이 설명서 구하고 처음 알았네요 ;;

소니 베타 설명서에도 안 써있었던거 같은데 말이죠 ㄷㄷ;;

사용전 꼭 읽어주세요

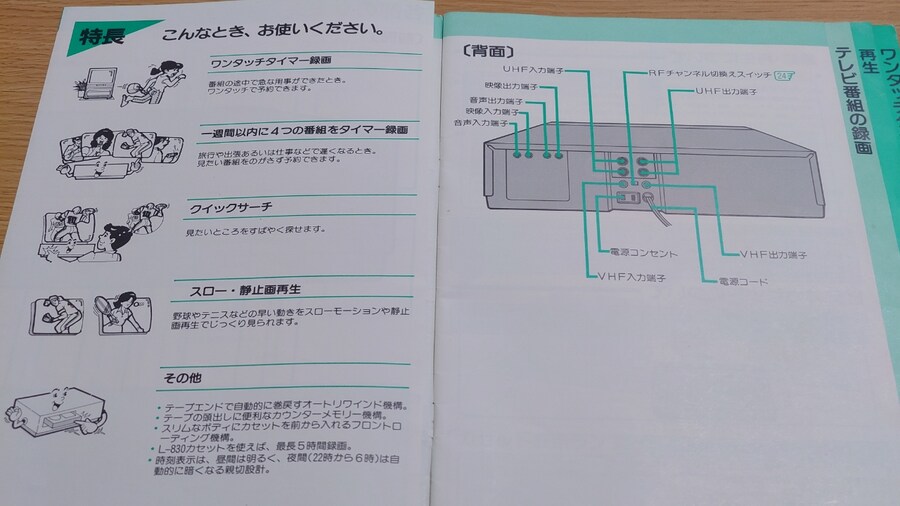

특징

ㅇ원터치 타이머 녹화

방송도중에 급한 용무가 생겼을때,

원터치로 예약이 가능합니다.

ㅇ일주일이내의 4개의 방송을 타이머 녹화

여행이나 출장, 아니면 일때문에 늦게 퇴근 하는 경우

보고싶은 방송을 함께 녹화하실수 있습니다.

ㅇ퀵 서치(되감기/빨리감기 하면서 화면검색)

보고싶은 장면을 빠르게 찾으실수 있습니다.

ㅇ슬로우,정지화면재생

야구나 테니스등 빠른 움직임을 슬로우 모션이나 정지화면재생으로 여유롭게 볼수 있습니다.

ㅇ그외에

-테이프 끝에서 자동으로 되감는 오토 리와인드 기능

-테이프 초반에 편리한 카운터 메모리 기능

-슬림한 보디와 카셋트를 앞에서 넣을수 있는 프론트 로딩 기능

-L-830카셋트를 사용하면 최대 5시간 녹화

-시간표시는 낮에는 밝게, 밤에는(22시부터 6시)는 자동적으로 어둡게 표시되는 친절설계<-이건 몰랐네...

설명서에 진심이였던 때여서 저렇게 접혀있습니다

각 버튼부 설명

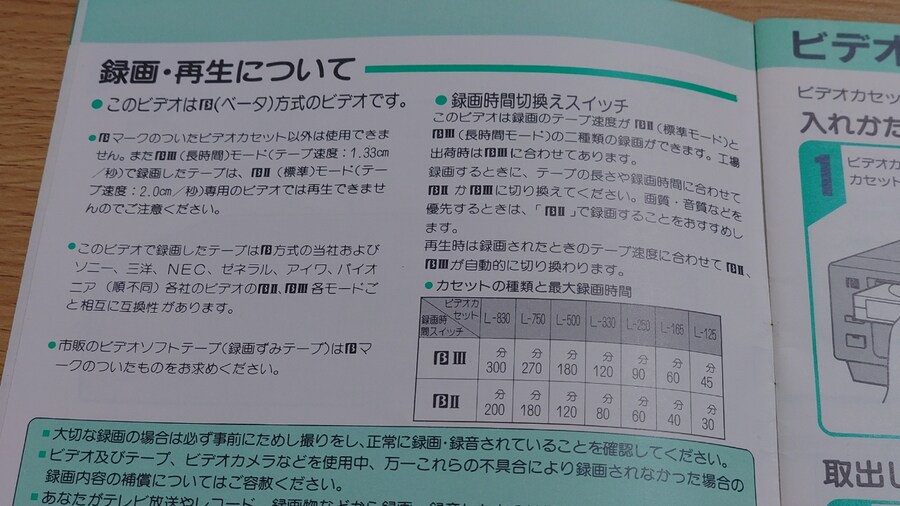

녹화 재생에 관하여

이 비디오는 베타 방식의 비디오입니다.

ㅇ베타마크가 적힌 비디오 카셋트 이외에는 사용하실수 없습니다.

또한 베타3모드로 녹화한 테이프는 베타2전용의 비디오에서는 재생하실수 없으므로 주의 바랍니다.

ㅇ이 비디오로 녹화한 테이프는 베타방식의 당사와 또한 소니, 산요, nec, 제네럴(후지쯔),아이와, 파이오니아(회사 순서는 무작위) 각사의 비디오의 베타2/베타3 각 모드에서 상호에 호환성이 있습니다.

->일본에서는 타사를 적을때 보통 예의상 가나순으로 적는데..

싸가지가 없다고 해야할지, 아니면 현실적이라고 해야할지.. 베타진영에서 가장 힘이 쎄고 낮은 순으로 적었네요 ;;

ㅇ녹화시간 변경 스위치

이 비디오는 테이프 속도가 베타2(표준모드),베타3(장시간모드) 2종류로 녹화가 가능합니다.

공장출하시에 베타3로 맞춰져 있습니다.

녹화하실때 테이프의 길이와 녹화시간에 맞춰서 베타2,베타3를 선택하여주세요.

화질, 음질등을 우선하는 경우에는 베타2로 녹화하시는걸 추천드립니다.

재생하실때는 녹화하셨을때의 테이프 속도와 맞춰 베타2, 베타3로 자동적으로 바뀝니다.

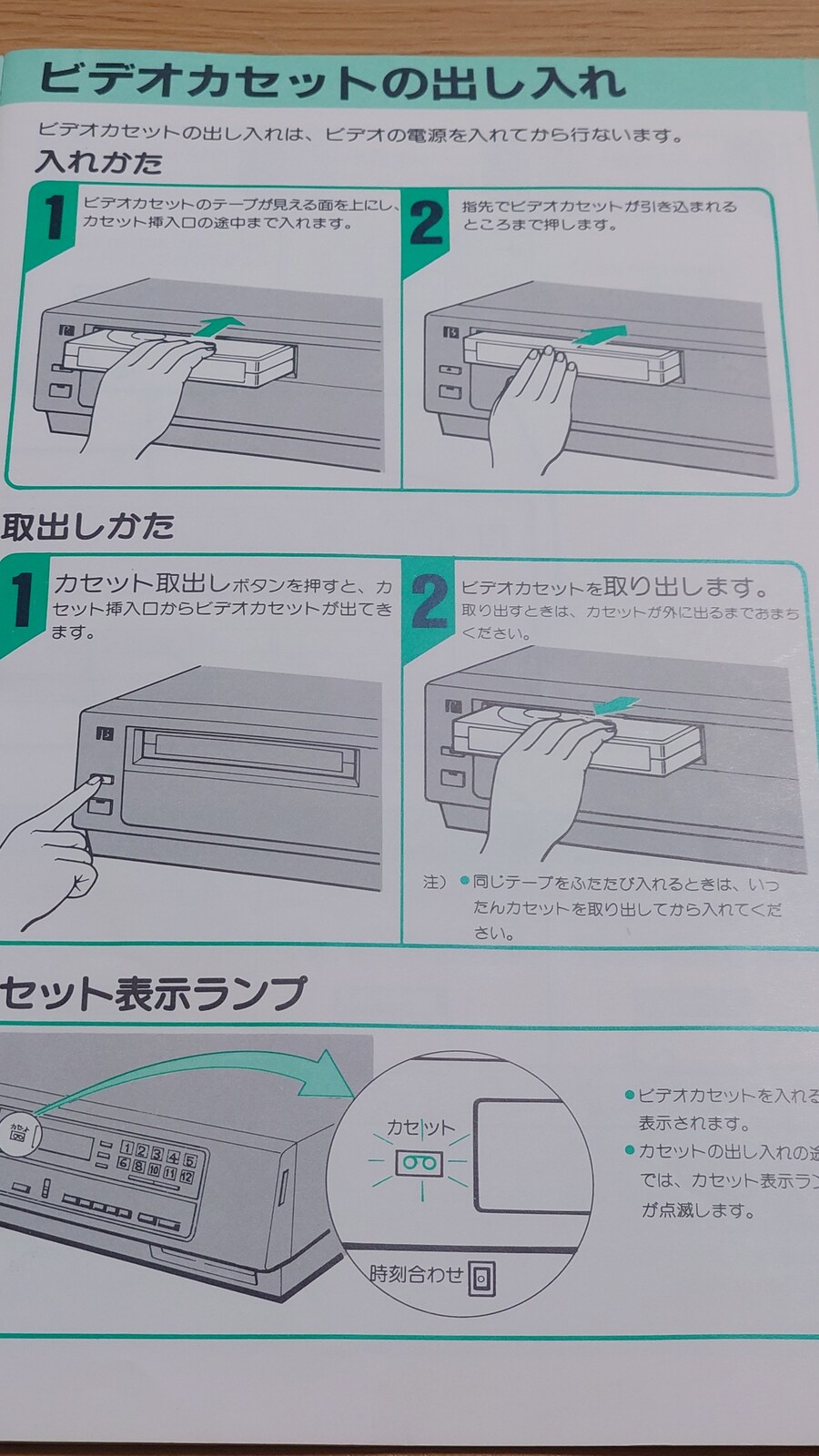

넣는방법

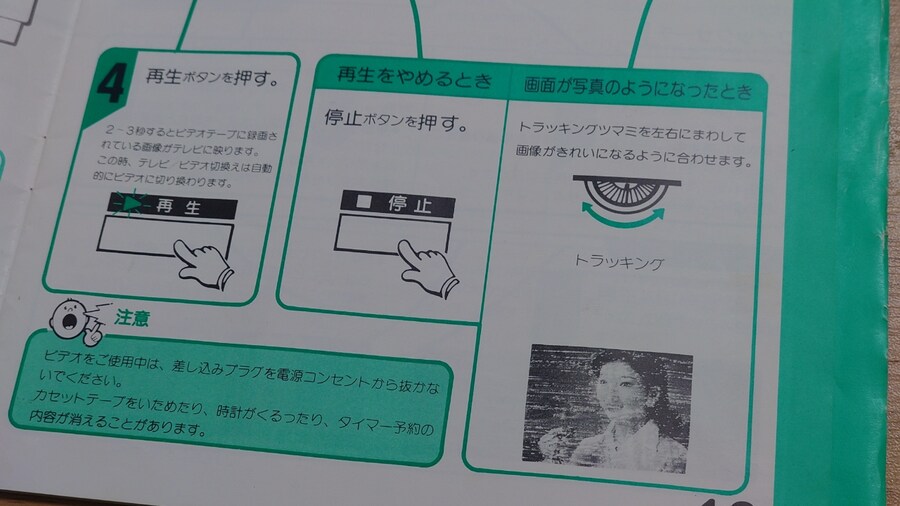

트래킹 조정

여러재생

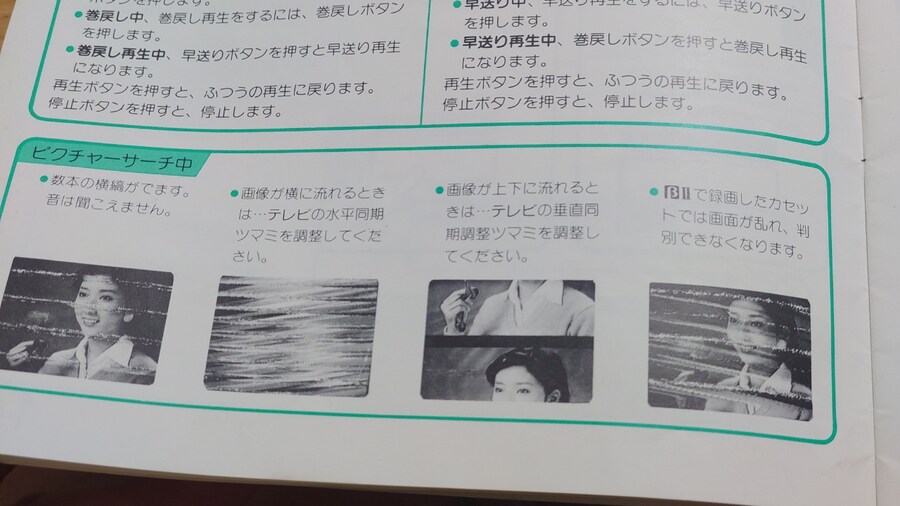

이 기기가 픽처서치의 경우 이게 픽처서치인가 싶을정도로 줄이 심하게 나오는데..

아예 그냥 설명서에도 박혀있네요.. ㅡㅡ ;;

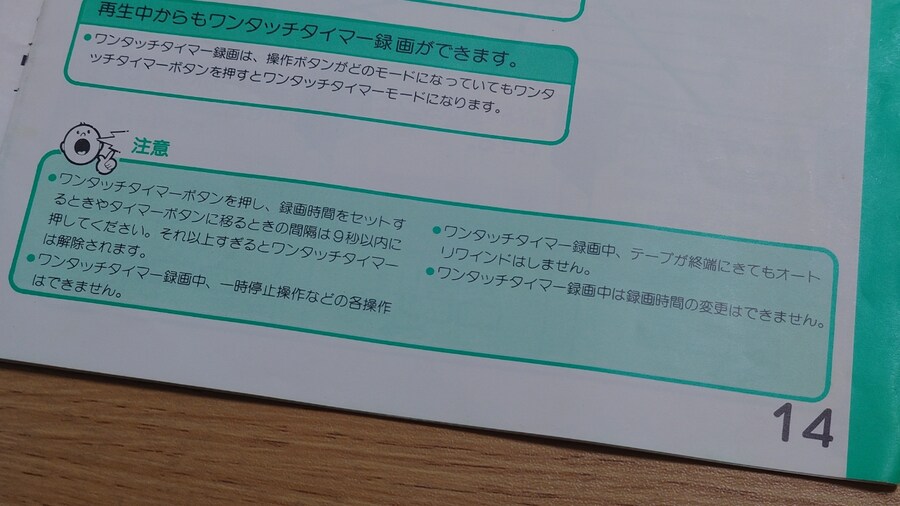

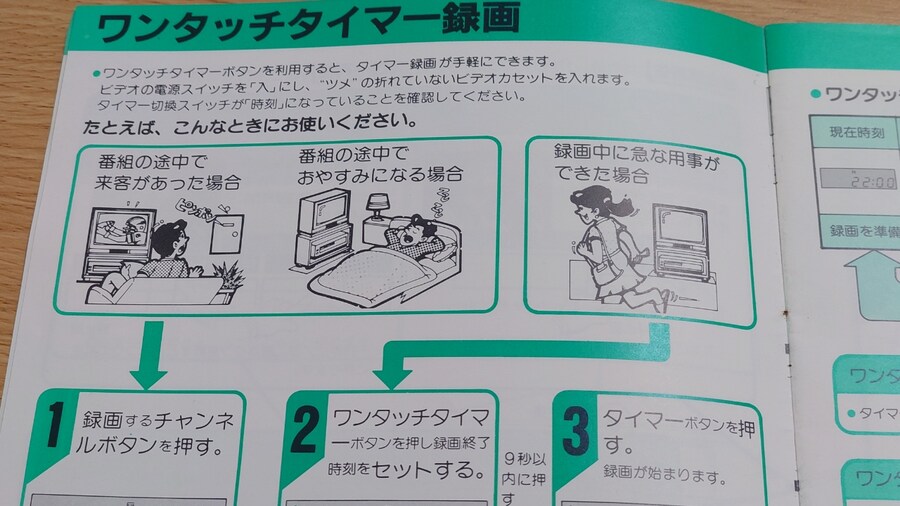

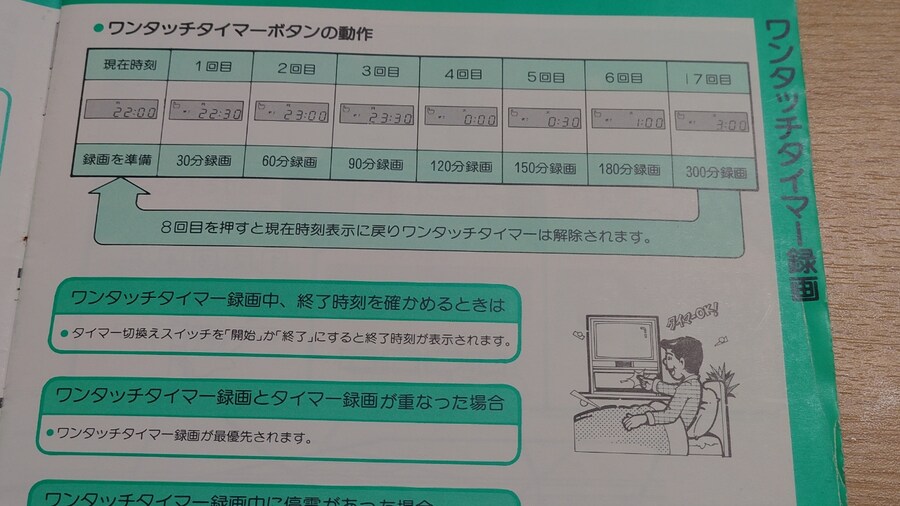

ㅇ원터치 타이머 녹화

-원터치 타이머 버튼을 상요하면 타이머 녹화가 수동으로 됩니다.

비디오의 전원을 넣고, 녹화탭이 제거되지 않은 테이프를 삽입합니다.

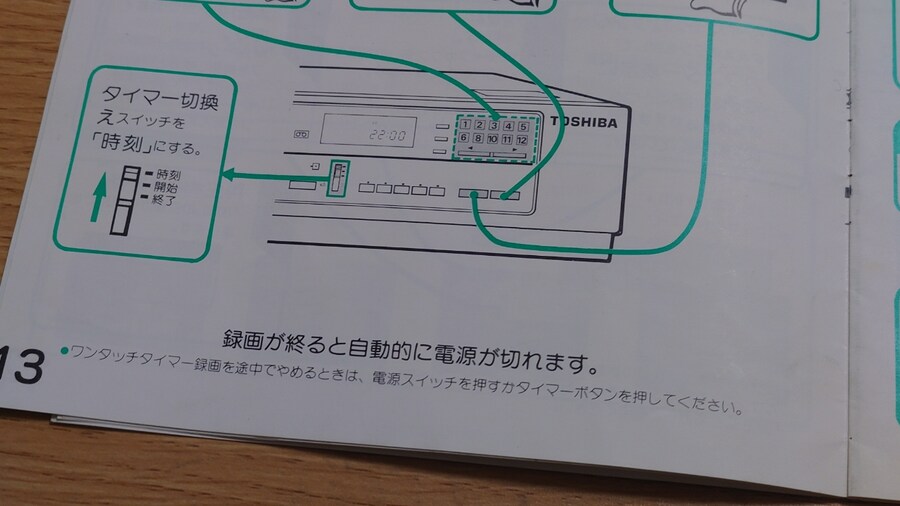

타이머 변경 스위치가 "시각"으로 되어있는것을 확인해주세요

예를들어, 이런 경우에 활용해주세요.

방송도중에 손님이 온 경우

방송 도중에 주무시는 경우

녹화중에 급한 볼일이 생긴경우(도중에 녹화 끄기)

예약에 관해서 지금와서는 쓸일은 없죠 ㅋㅋㅋㅋ

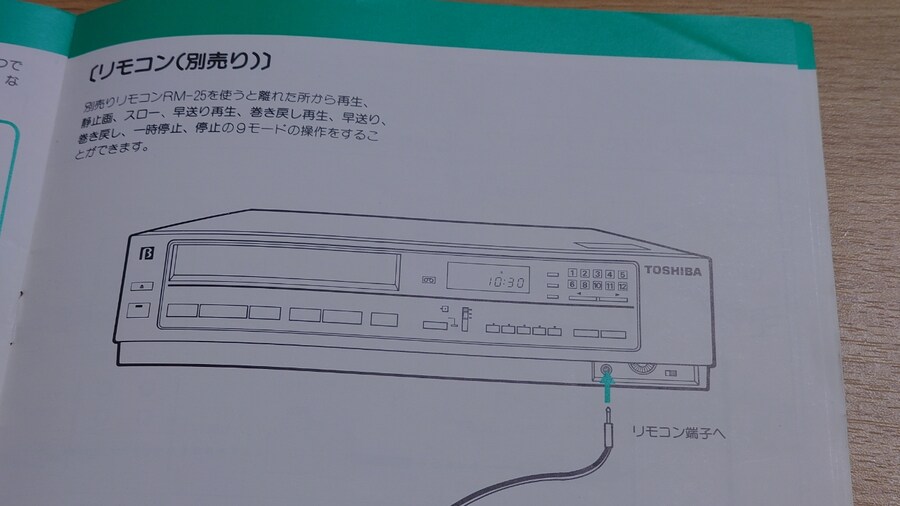

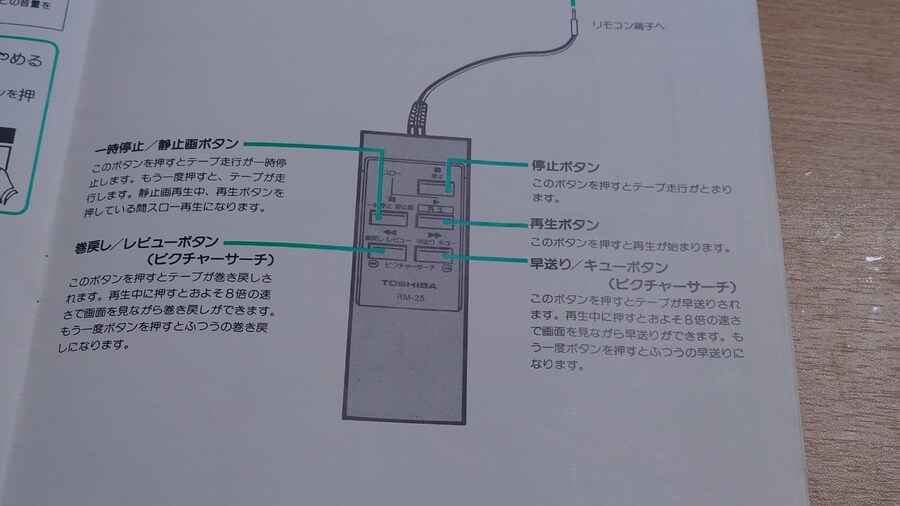

리모콘도 그 당시부터 보급되었던 무선 리모콘이 아닌 유선리모콘입니다 (게다가 별매...)

어쩐지 멀티 리모콘으로 또씨. 비디오 데크로 아무리 해도 안 먹던데 이런 이유가...

카메라 녹화기능

이 당시에 카메라는 카메라 기능만 있고, 안에 vtr을 다 넣을 기술이 없어서

비디오 데크에 카메라를 직접 연결해서 가정에서 촬영하는 경우가 많았죠.

참고를 위한 1인치 vtr 녹화현장

카메라, 영상처리기기, 녹화기기 순

ㅇ결로현상에 관하여

-결로란

차가운 맥주를 컵에 넣으면, 컵 표면에 수증기가 발생합니다. 이 현상을 결로라고 합니다.

-결론현상이 되면

그대로 비디오를 사용하시면 테이프가 비디오 내부이 부품에 붙어버려 소중한 테이프나 비디오 헤드를 손상시킵니다

-결로는 이런 경우 생깁니다

1.비디오를 추운곳에서 갑자기 따뜻한 곳으로 이동했을 경우

2.난방을 막 넣은 방이나, 에어컨바람이 직접 맞는곳

3.여름철에 냉방이 된 방이나 차에서 갑자기 고온, 습도가 높은 곳으로 이동해서 사용했을 경우

4.증기가 발생하거나, 습도가 많은 방에서 사용하셨을때

ㅇ이 비디오에는 결로방지 히터가 내장되어 있습니다.

-이 결로방지 히터는 플러그를 콘센트에 꼽으면 내장된 결로방지 히터가 움직여서 결로가 쉽게 발생하지 않게 합니다.

-결로방지 히터는 조그만한 전력이지만, 여행등 장시간 사용하지 않는 경우, 안전을 위해 콘덴트를 뽑아두세요

ㅇ결로방지 히터는 콘센트를 꼽아도 바로 작동하지 않습니다

결로방지 히터는 콘센트를 꼽아도, 바로 수증기를 증발 시킬수 없습니다.

추운곳에서 따뜻한 방으로 이동했을때, 비디오가 결로현상이 일어나기 쉬운 상태에서는 콘센트를 꼽고 1~2시간 기다리셨다가 사용하십시요

참고로 결로방지 히터는 헤드위에 있는 저 초롱이입니다.

TDK라고 써있어서 저게 뭐지 했는데.. 서비스 메뉴얼을 보니 결로 방지 센서라고..

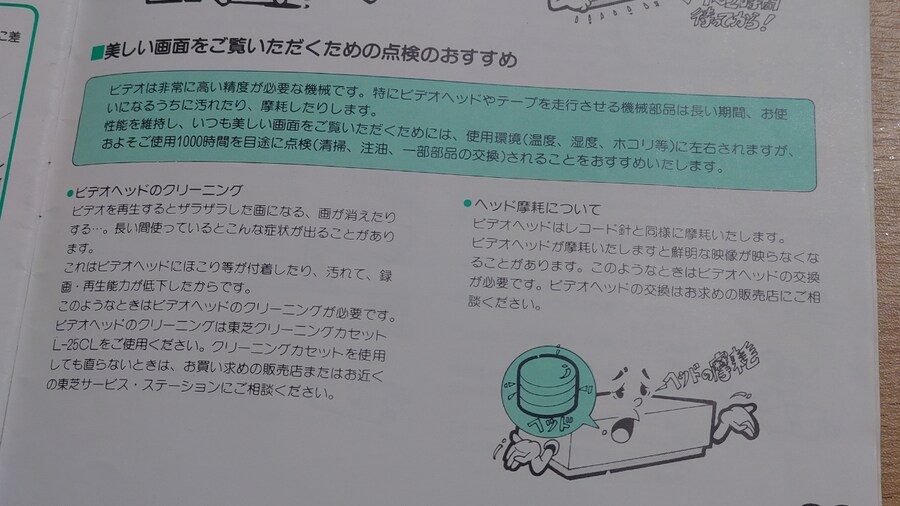

아름다운 화면을 보시기 위해 점검을 추천합니다.

비디오는 굉장히 정밀도가 필요한 기기입니다. 특히 비디오 헤드나 테이프를 주행시키는 기계부품은 장시간 사용하시면 오염되거나, 마모되거나 합니다

성능을 유지하고 언제나 아름다운 화면을 보시기 위해서는 사용환경(온도,습도,먼지등)이 좌우됩니다만,

약 사용 1000시간쯤에 점검 (청소, 주유, 일부부품 교환)을 하시는걸 추천합니다.

<-딥다 짧네...

ㅇ비디오 헤드의 클리닝

비디오 재생하면 자글자글한 화면이 나오거나, 화면이 사라지거나 하는 경우.. 장시간 사용하면 이런 증상이 생기는 경우가 있습니다.

이건 비디오 헤드에 먼지가 부착되었거나, 오염되서 녹화/재생능력이 저하되었기 때문입니다.

이러한 경우에는 비디오 헤드 클리닝이 필요합니다.

비디오 헤드 클리닝에는 또시바 클리닝 카셋트를 사용하여 주십시요.

클리닝 카세트를 사용해도 낫지 않는 경우에는, 구입하신 판매점, 혹은 가까운 도시바 서비스 스테이션에 상담하여 주십시요.

ㅇ헤드 마모에 관하여

비디오 헤드는 레코드 바늘과 같이 마모됩니다.

비디오 헤드가 마모되면, 선명한 화면이 보이지 않게 됩니다. 이럴때는 비디오 헤드 교환이 필요합니다. 비디오 헤드교환은 구입하신 판매점에 상담하여 주시길 바랍니다.

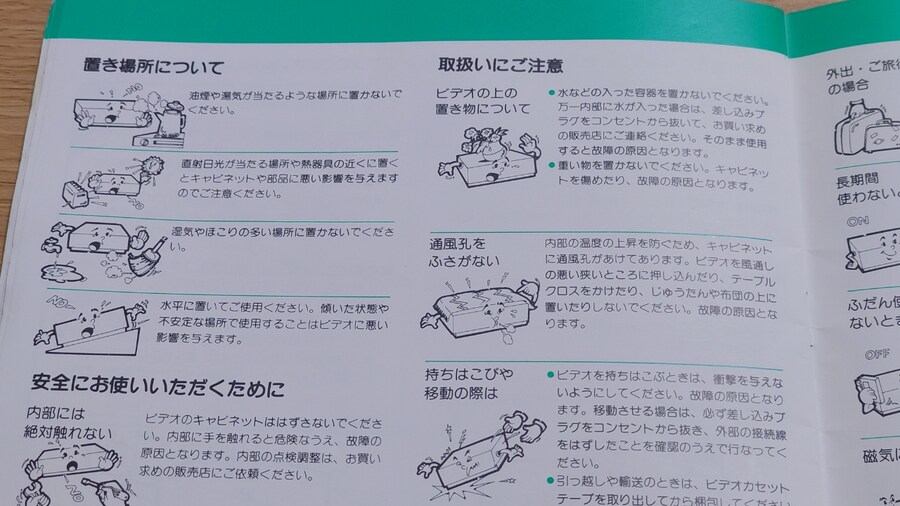

여러 주의사항

(번역하느라 힘들어서... 관심 있으신분들은 구글 번역기를 ㅠㅠ)

일본국내전용입니다.

이 비디오를 사용하실수 있는건 일본국내만 가능하고, 외국에서는 방송방식, 전원전압이 다르기 때문에 사용하실수 없습니다.

->의지의 한국인들은 다 사용했단다..

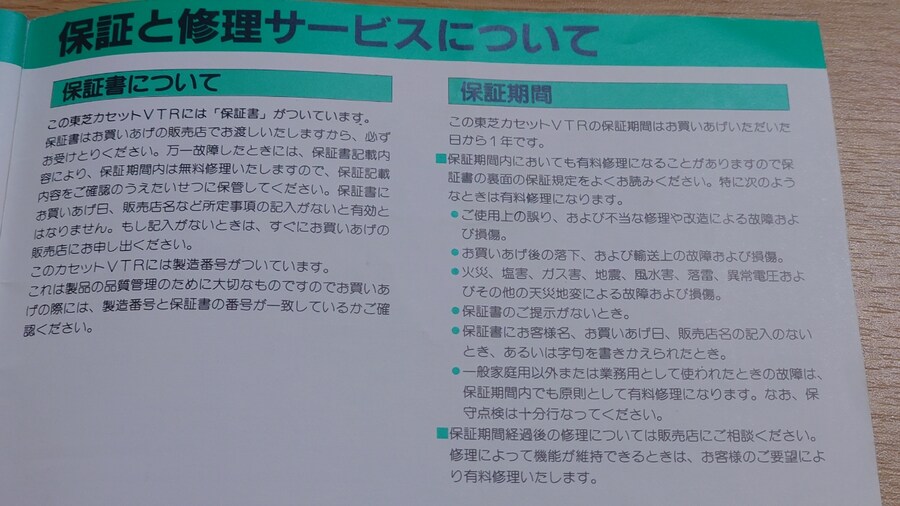

ㅇ보증과 수리 서비스에 관하여

-보증서에 관하여

이 도시바 카셋트 vtr에는 보증서가 부록되어있습니다.

보증서에는 구입하신 판매점에서 교부하기 때문에 반드시 수령하여주세요

만약 고장이 발생한 경우, 보증서기잰용에 따라 보증기간내에는 무료수리 해드릴것이므로, 보증기재내용을 확인후에 소중히 보관해주세요. 보증서에 구입하신 날짜, 판매점등 특정사항이 기입되지 않으면 유효가 되지 않습니다.

혹시 제대로 기입되지 않은 경우에는 바로 구입하신 판매점에 상담하여주십시요.

이 카셋트 vtr에는 제조번호가 붙어있습니다.

이것은 제품의 품질관리를 위해 굉장히 중요한 부분이기때문에, 구입하신뒤에 제조번호와 보증서의 번호가 일치하는지 꼭 확인하여 주십시요.

ㅇ보증기간

이 도시바 카셋트 vtr의 보증기간은 구입하신후 1년입니다.

-보증기간내에도 유상수리가 되는 경우가 있기 때문에, 보증서의 뒷면에 수리규정을 잘 읽어주세요.

특히 다음과 같은 사항은 유상수리가 됩니다.

-잘못된 사용방법이나 부당한 수리나 개조에 따른 고장이나 손상

-구입하신후에 낙하, 또는 운송중의 고장이나 파손

-화재, 염분 , 가스 , 지진, 홍수, 태풍, 낙회 이상전압등이나 또는 천재지변에 따른 고장이나 손상

-보증서에 재시하지 못한 경우

-보증서에 고객명, 구입일, 판매점등의 기재가 없는경우 또는 기재가 수정된 경우

-일반 가정용이외에 업무용으로 사용하다가 고장난 경우에는 보증기간내에도 원칙적으로 유상수리가 됩니다

또한, 업무용 사용시에는 보수점검은 충분히 받아주시기 바랍니다.

보증기간 경과후의 수리에 관해서는 판매점에 상담하여 주시길 바랍니다.

수리에 따라서 기능 유지가 가능하면 고객의 요망에 따라 유상수리 합니다.

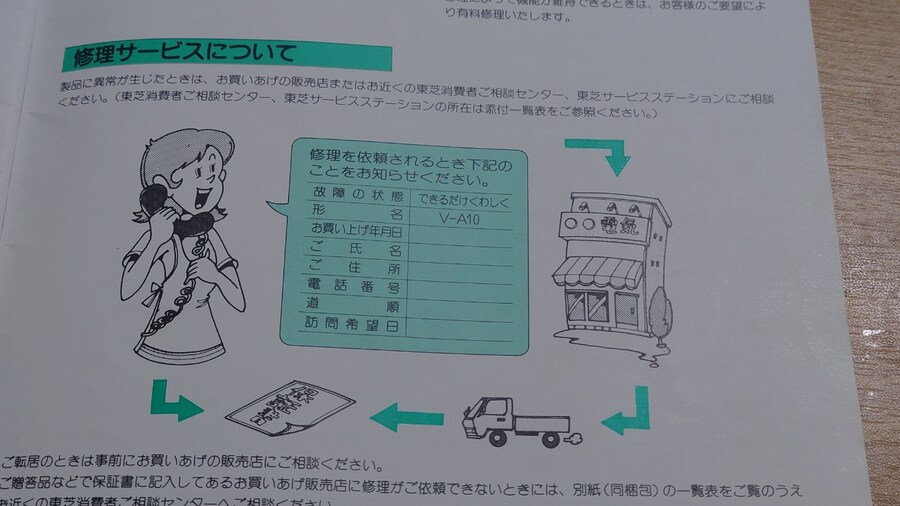

수리 서비스에 관하여

제품에 이상이 발생했을 경우, 구입하신 판매점, 또는 가까운 도시바 소비자 상담 센터, 도시바 서비스 스테이션에 상담하여 주세요(도시바 소비자 상담 센터, 도시바 서비스 스테이션의 소재는 첨부자료를 확인하여주세요)

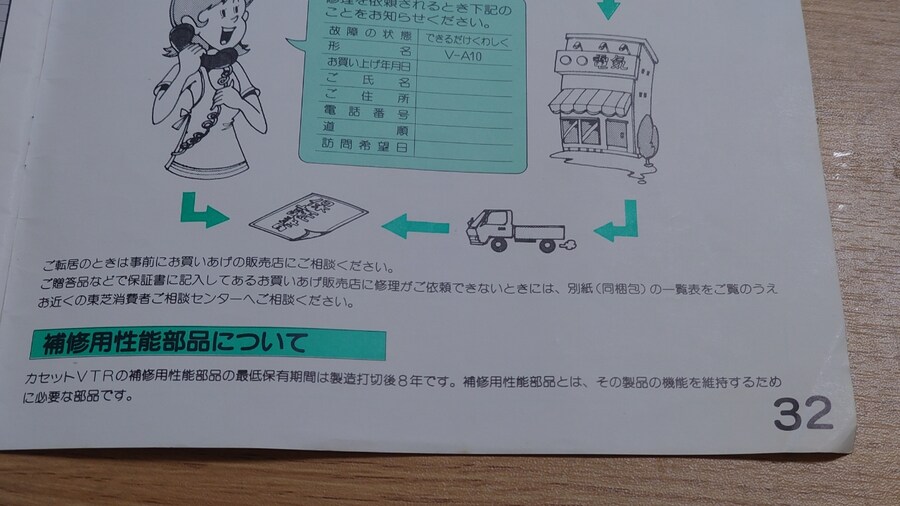

보수용성능부품에 관하여

카셋트 vtr의 보수용성능부품의 최저보유기간은 생산종료후 8년입니다.

보수용성능부품은 이 제품의 기능을 유지하기 위해 필요한 부품입니다

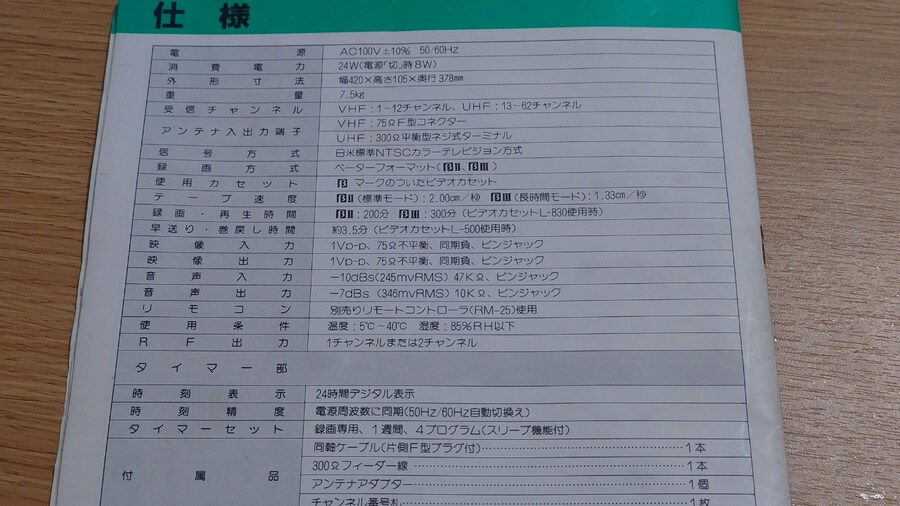

사양표

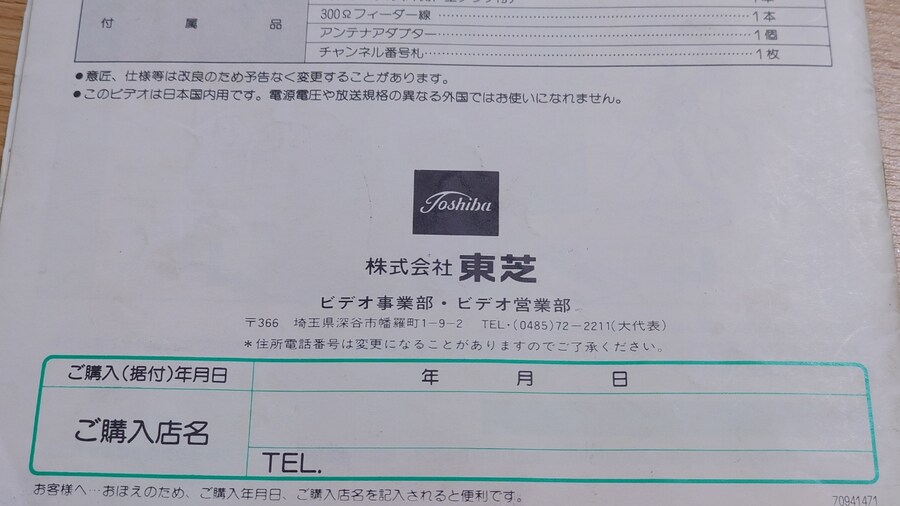

주식회사 도시바

비디오 사업부, 비디오 영업부

우편번호 366 사이타마현 후카야시 하타라쵸 1-9-2 전화번호 0485-72-2211(대대표大代表)

☆주소와 전화번호는 변경될 경우가 있으므로 양해 부탁드립니다

->양해요...?



주식회사 도시바

후카야 사업소

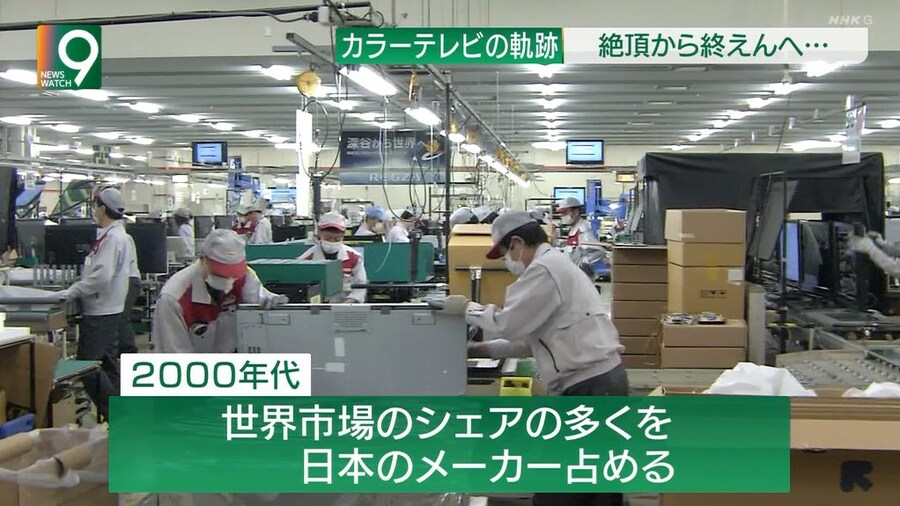

2000년대

세계시장의 쉐어의 대부분을 일본 기업이 차지함

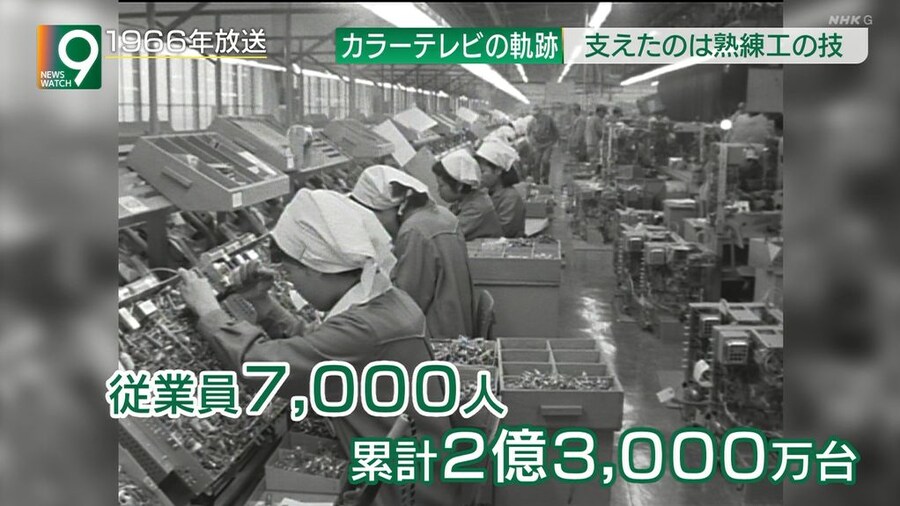

종업원 7,000

총합 2억 3,000만대의 가전을 제조

TV 사업 완전 철수

(자막)디지털화에 따라서 장인들의 숙련된 기술이 없어도 TV를 만들수 있게 되어...<-G뢀...

후카야 공장 폐쇄 당시 일본뉴스의 영상자료중...

숫자와 이익만 쫓는 어리석고 멍청한 도시바의 경영진 덕분에 주소, 전화번호가 변경된게 아니라 싹 망해버렸죠...

도시바가 망하기 직전에 원가절감에 혈안이 되거나, 자사의 자존심은 다 갔다 버리고 ODM 하고 한걸 보면 지금의 삼성과 쏙 빼닮았습니다.

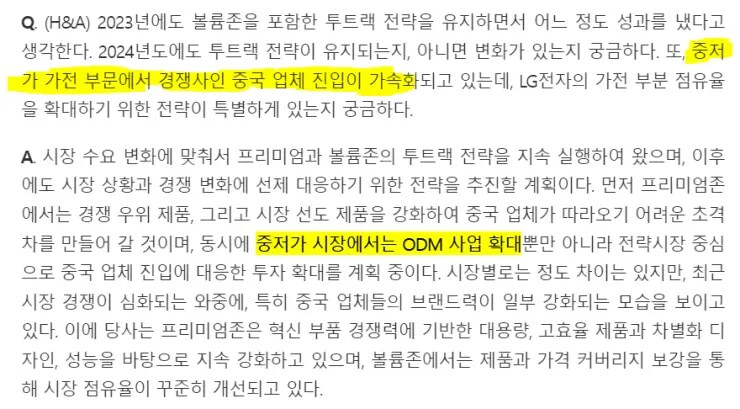

삼성이 이 난리 치는걸 보고, 금성(엘지)너네는 따라하지마.. 했는데 금성도 적극 도입하려고 시야를 두고 있다고 하니 참...



소니는 아예 엔터테인먼트 사업 투자에만 몰두하며, 가전사업을 다 버리려고 작정한거 같고,

나쇼날(파나소닉)은 경쟁력있거나 혁신적인 제품을 내놓지 못하고 적자만 쌓여가고 있으니...

무슨 버전으로 올려야 할지 몰라서 다 올려봅니다...

지난 베타 하이파이도 픽처서치 화질이 썩 좋은 편은 아니였는데.. 이 기종은 이게 픽처썩치인지, 심령영상인지 보다가 좀 무섭더군요 ;;




(이상한 잡음이 크게 들리는데, TV 안테나 설정으로 되어있어서 그렇습니다... ㅠㅠ

얘는 외부입력 영상을 고정시키는게 불가능 하더군요 ;;)

재생시키고 테이프 빼보고 ㅋ



후 암튼 끝입니다...

호기심에 구입했다가 설계가 너무 개판이고 내구성도 저질이여서 죽을뻔했네요...

이제 다시는 제 집에 도시바 가전을 들이는 일은 네이버 없을겁니다...?

끝 ㅋ
