[자작] 프로토타입 관절 프레임 제작기

[테라진]

안녕하세요, 테라진입니다

이번엔 포트폴리오로 작업한 내용을 공유해볼까 합니다

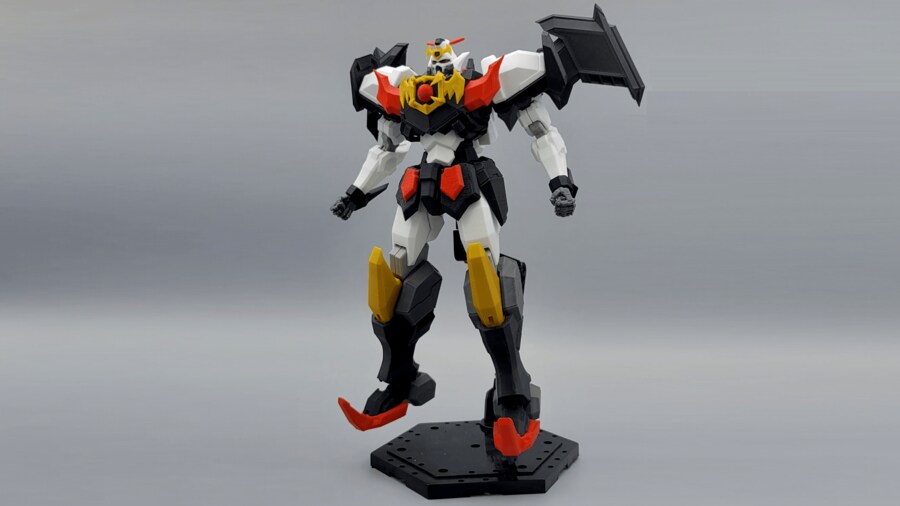

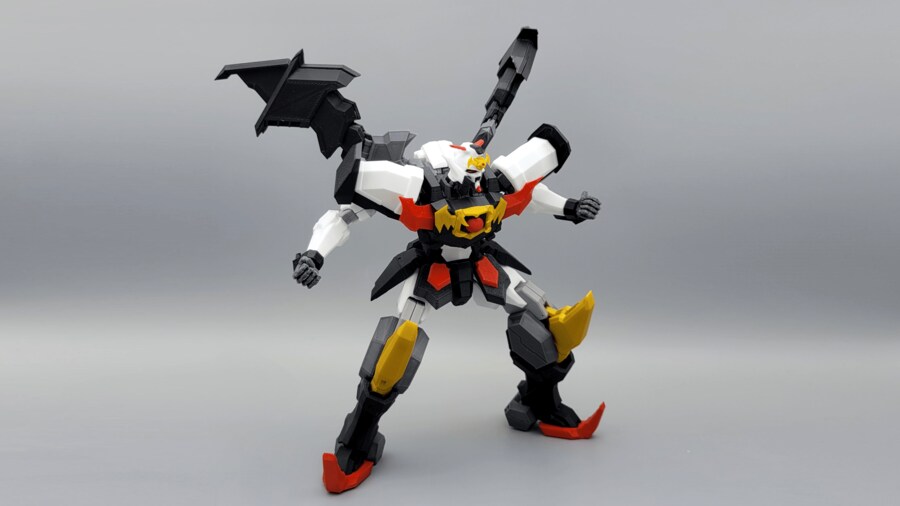

많은 분들이 좋아해주셨던 사탄 제이데커

하지만 잘못된 하체 관절 설계로 자세 잡기가 어려워

아쉬움이 많이 남았던 작품입니다

실직 후, 뭘 준비해야 취직에 도움이 될까 고민하던 차

완구 업계와 기구 설계 쪽 모두

제 설계 역량을 보여 줄 수 있는 방안으로

모든 체형에 맞춰 자유롭게 설계 변경 가능한

범용 관절 프레임 프로토타입을 설계하기로 결정했습니다

작업 효율 따위는 생각하지 않고

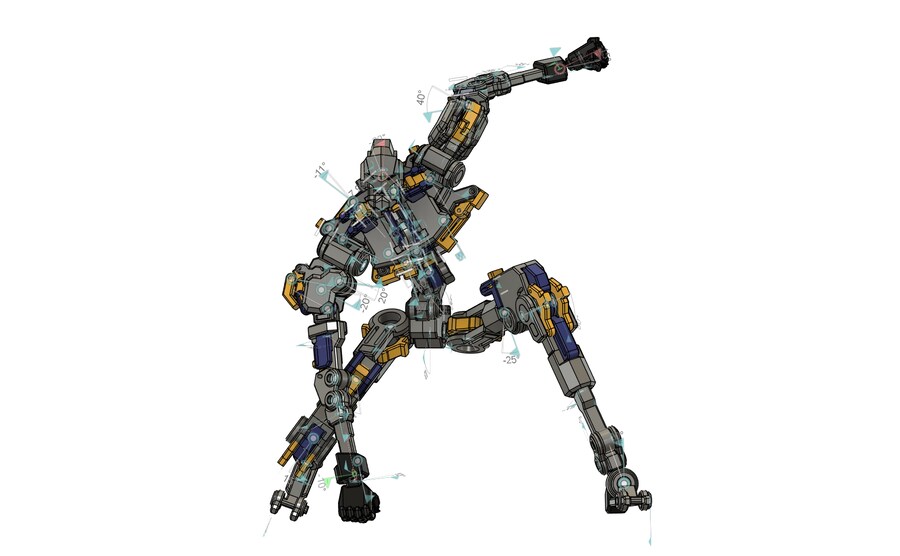

인체 움직임 구현을 최우선 목표로 삼았습니다

그 중, 몇 가지 신경 쓴 부분을 소개하자면...

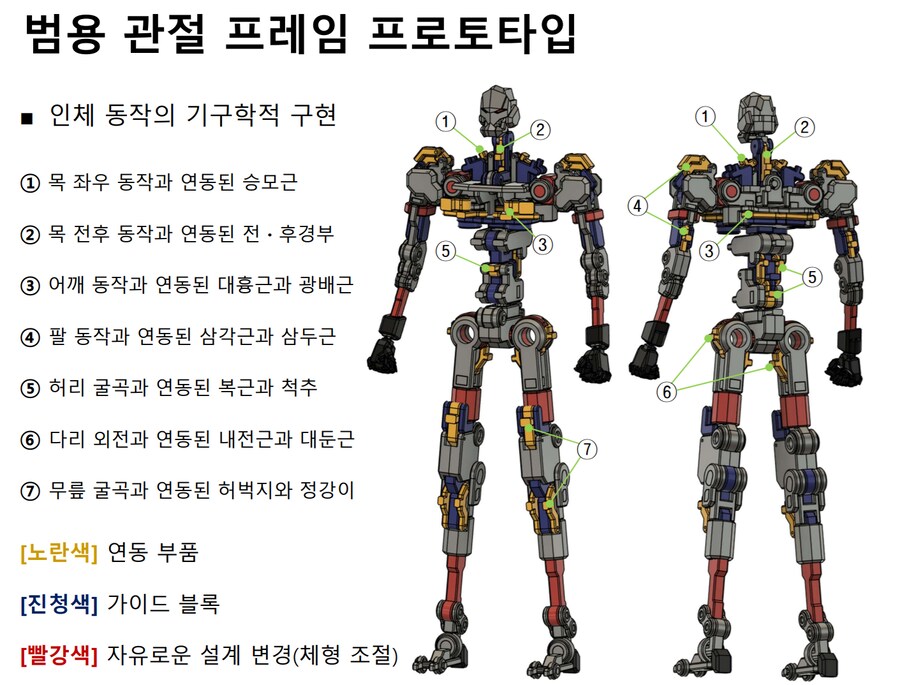

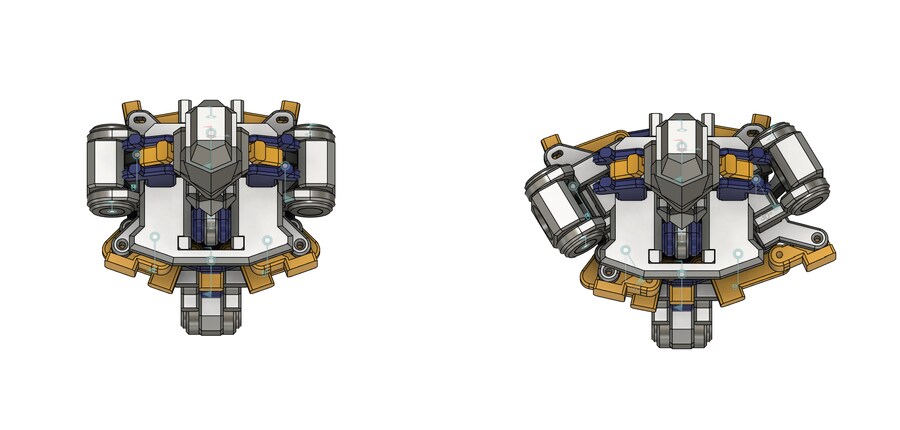

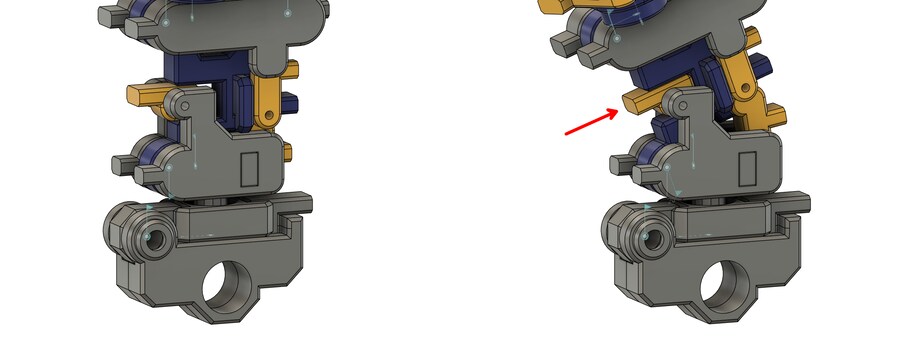

어깨 움직임에 따라 연동되는 가슴과 등

허리 구부림과 연동 수납되는 복부(복근)

추가 가동 범위 확보에 도움 될 겁니다

팔과 연동된 삼각근

견갑은 당연히 따로도 움직일 수 있습니다

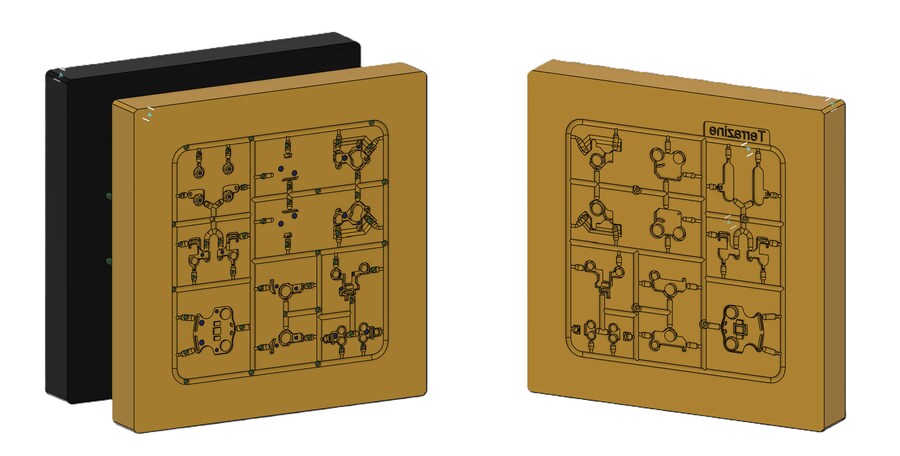

프로토타입에 사용된 부품으로 제작한 3단 금형 사출과정입니다

금형 지식을 요구하는 기업이 많아

어떻게 이 점을 극복할까 고민하다 제작하게 되었습니다

물론, 한정된 정보로 지금 제가 할 수 있는 건

언더컷을 고려한 부품 설계에

나름의 기준을 세워 게이트와 런너를 배치하고

이젝트 핀의 위치 선정 후, 마지막으로

파팅라인 기반 코어/캐비티 설계 정도인듯 합니다

중요한 것은 이러한 과정을 인지하고

반영 할 수 있다는 점을 어필하는 거겠지요

TMI는 여기까지 하고 실물 사진으로 넘어가겠습니다

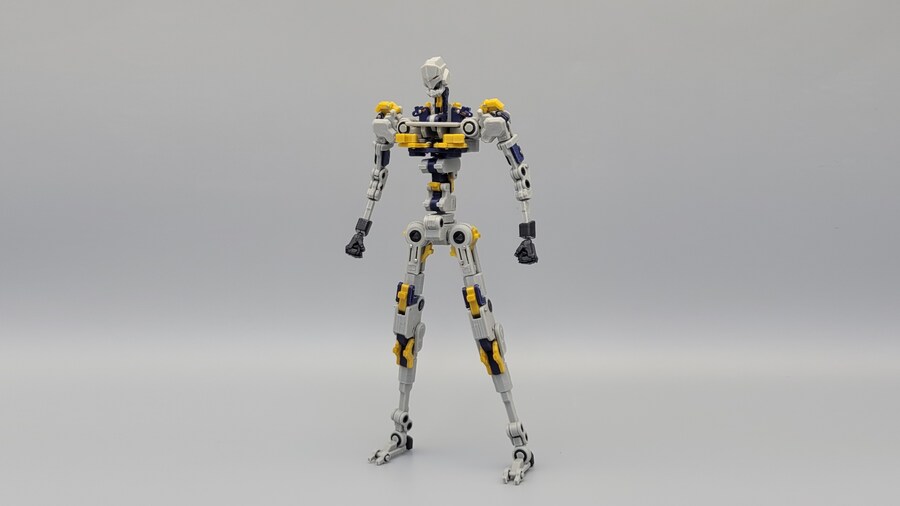

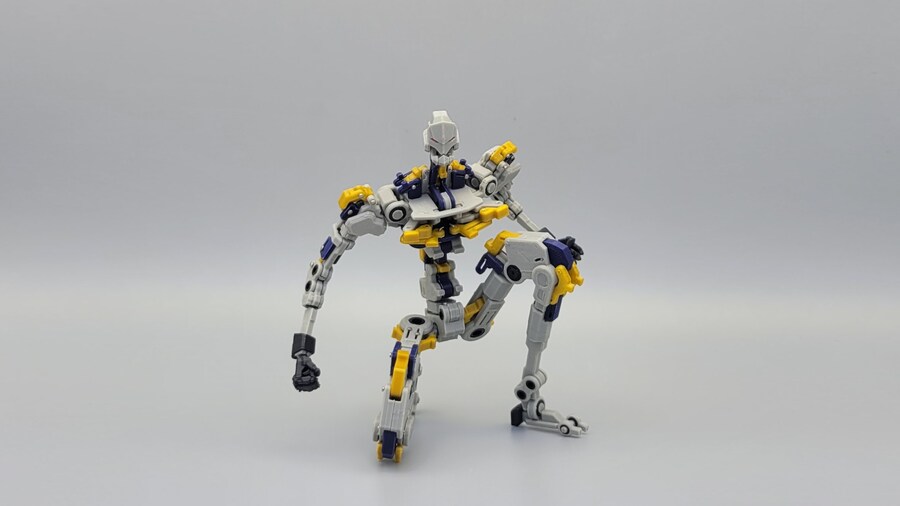

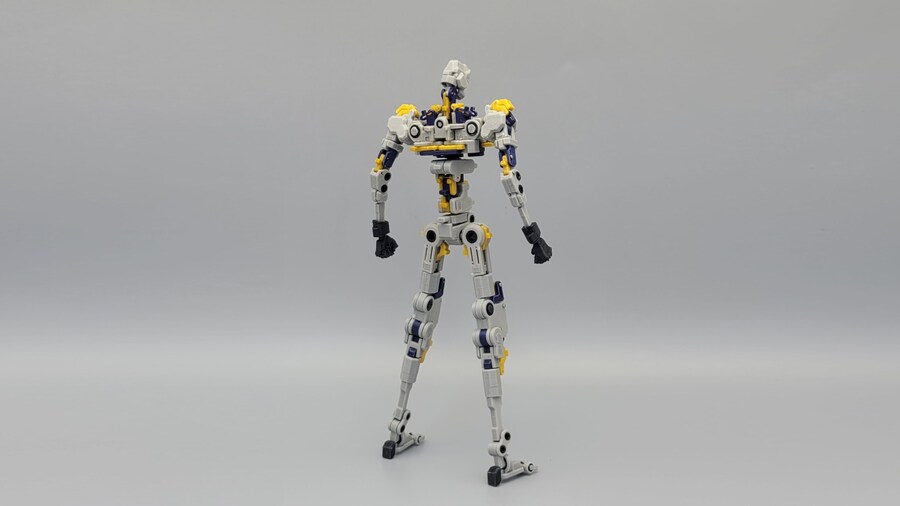

애초에 골격이니 당연한 것이겠지만

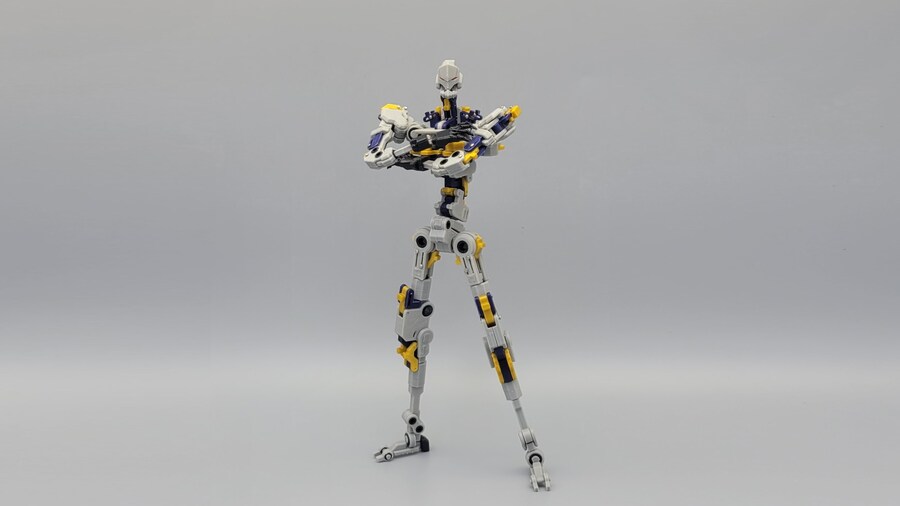

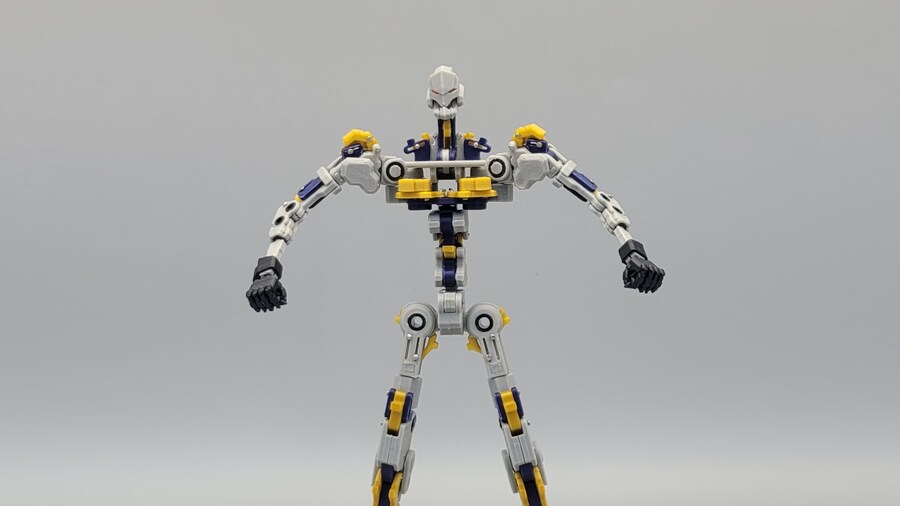

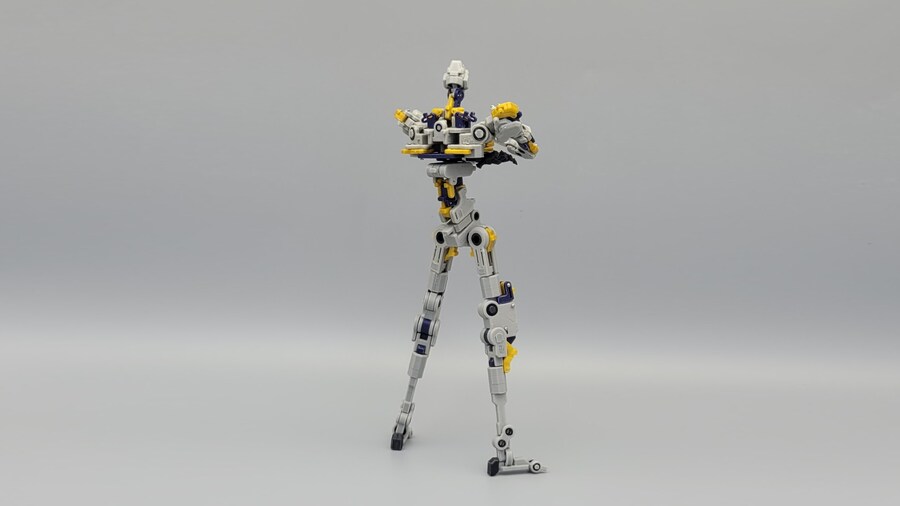

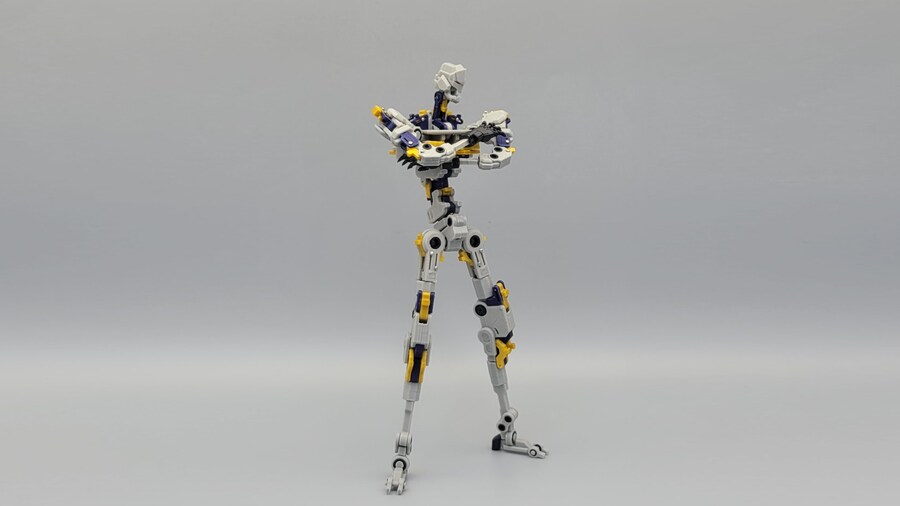

팔짱도 잘 껴집니다

목과 승모근에 연동 설계한 이유는

이 기믹을 구현하고 싶었기 때문입니다

(목 주변 노란 부품)

외장갑이 없어 임펙트가 떨어지지만

제가 원하는 느낌은 잘 살린 듯 합니다

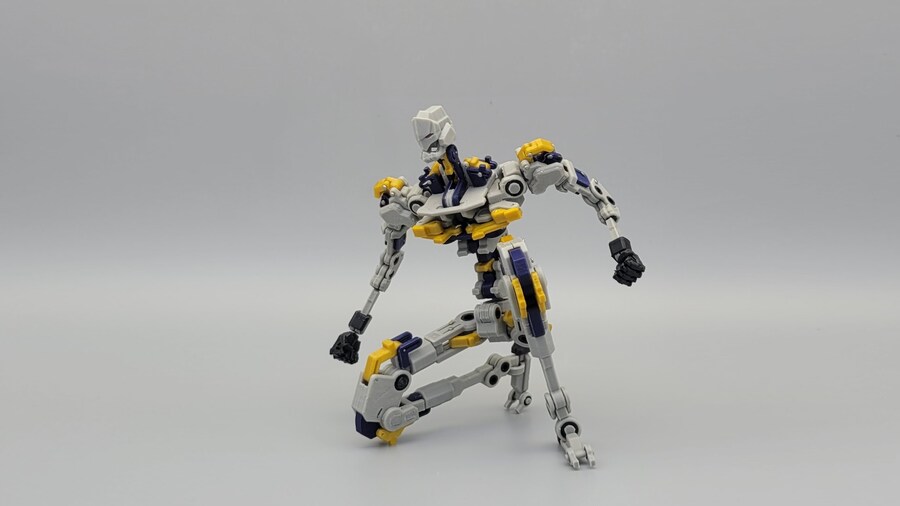

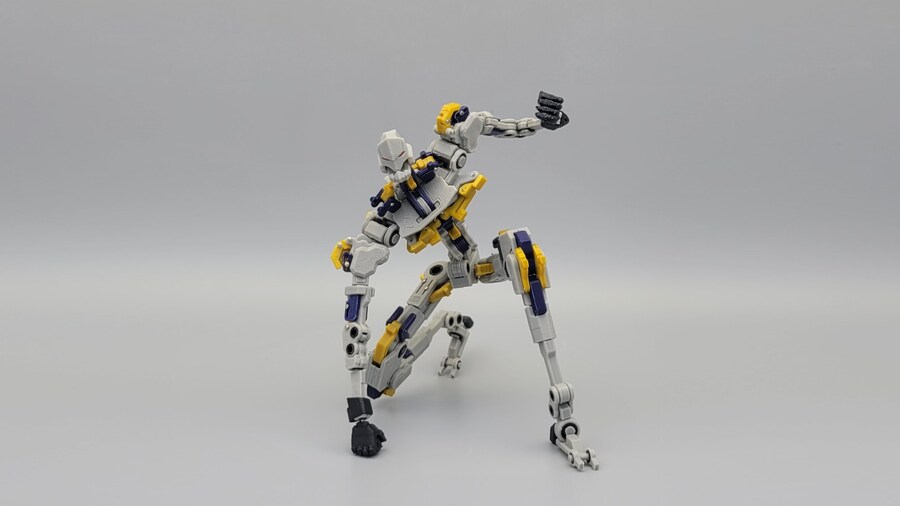

다음은 철권의 로우와 이소룡을 참고한 포즈들입니다

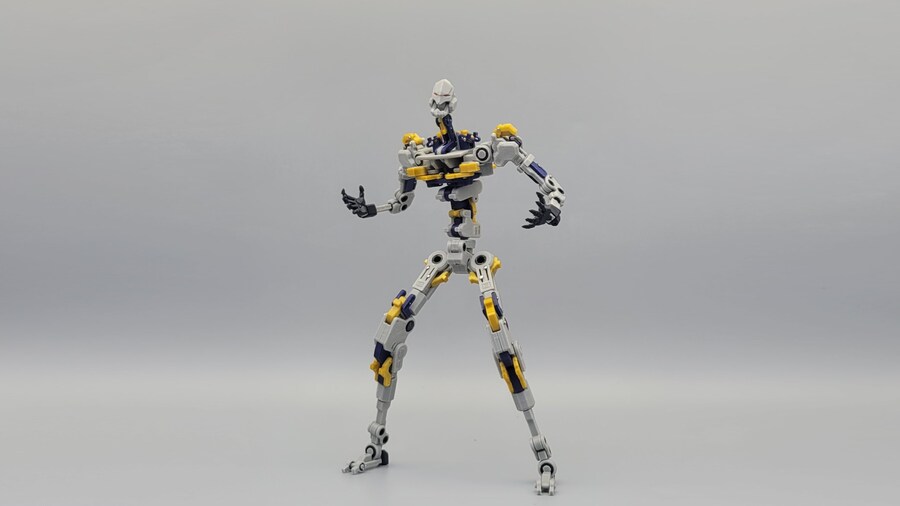

와닷!

아뵤오오오!!!

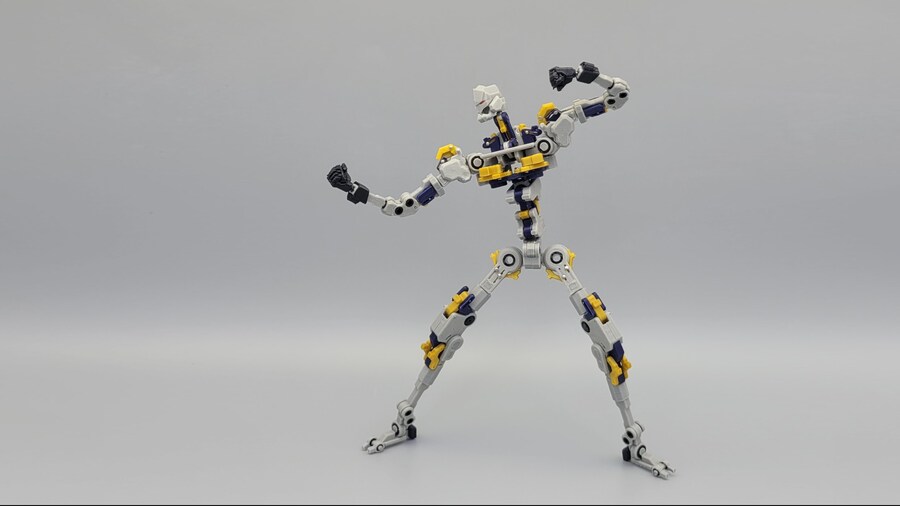

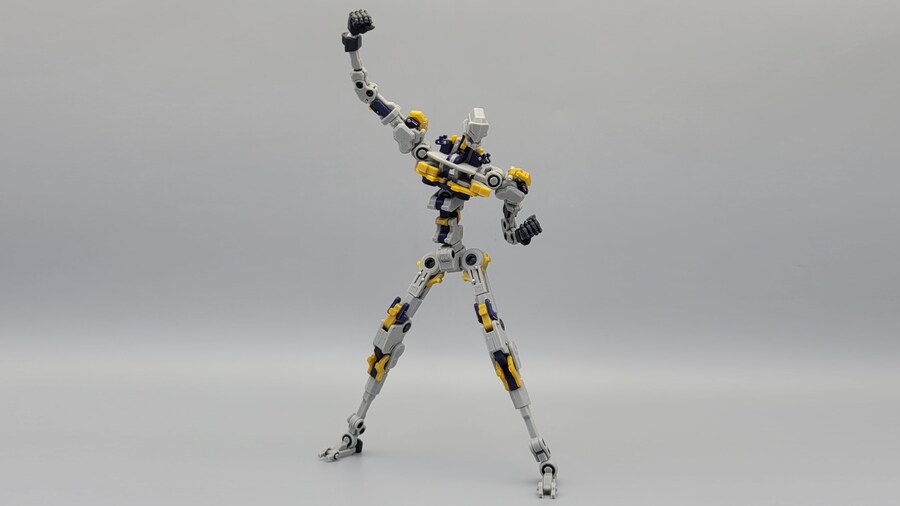

광배근 소환!

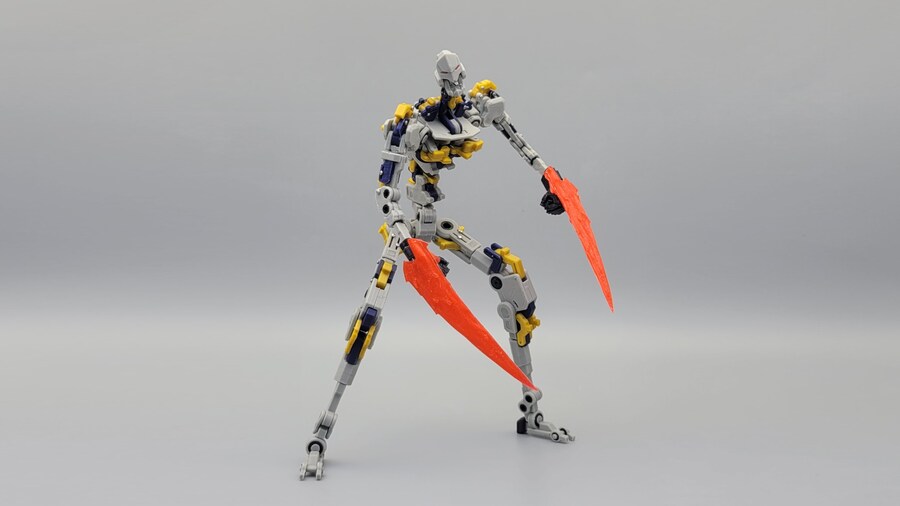

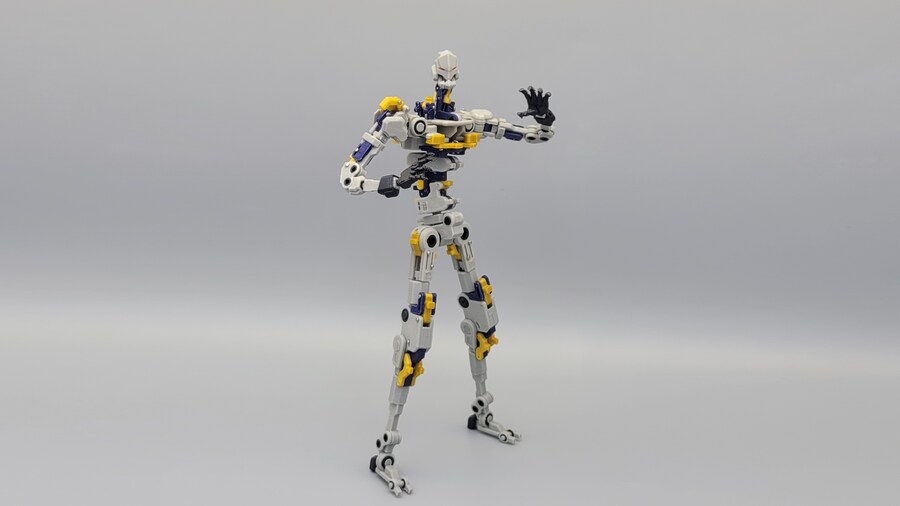

라젠간 포즈도 잡아보고

펀치도 휘두르며

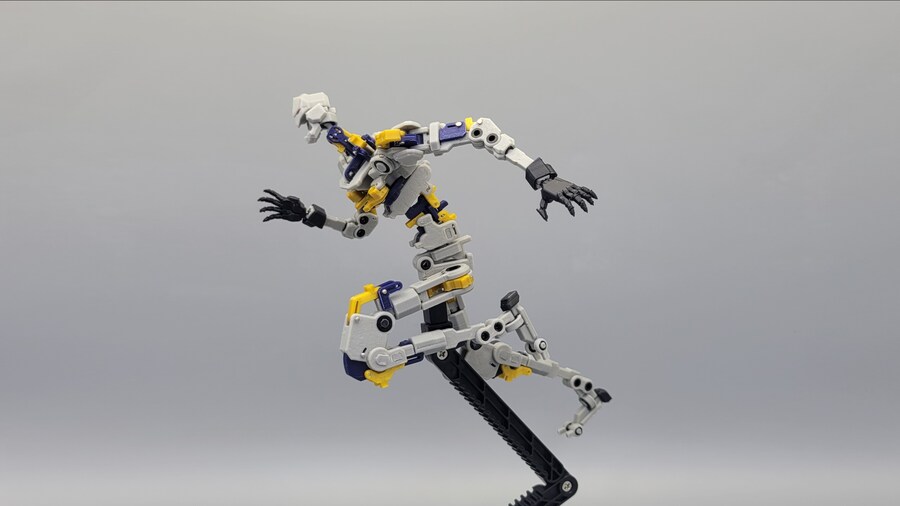

헥토파스칼 킥도 날려보고

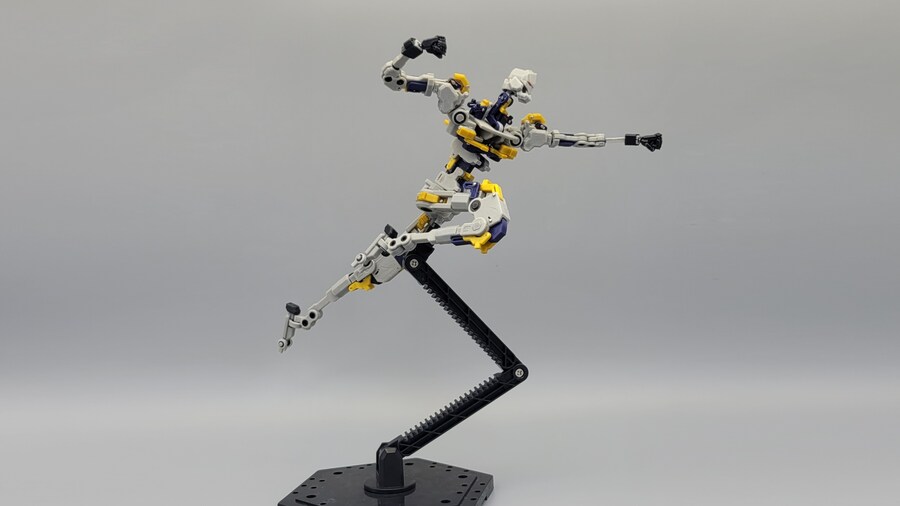

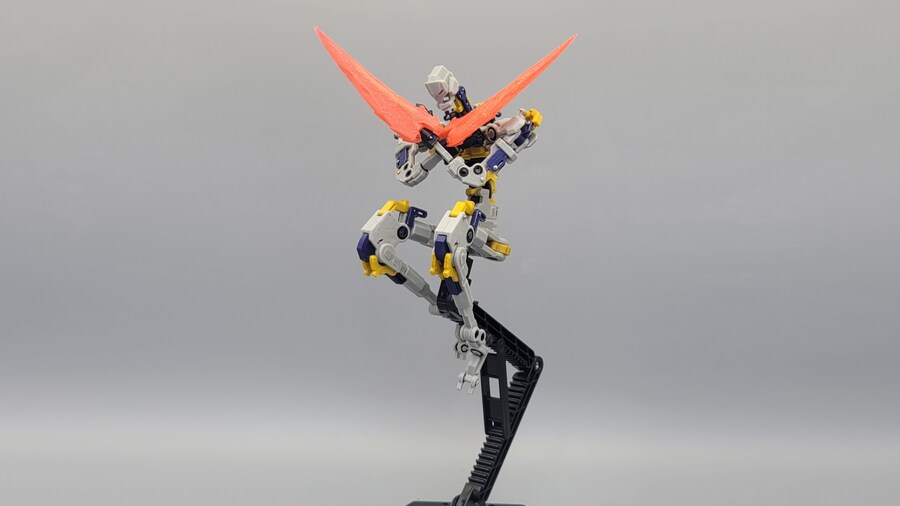

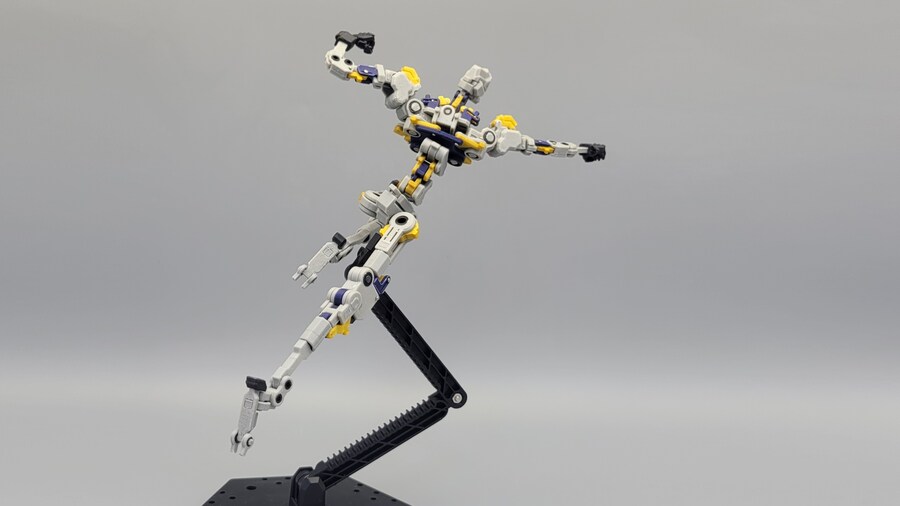

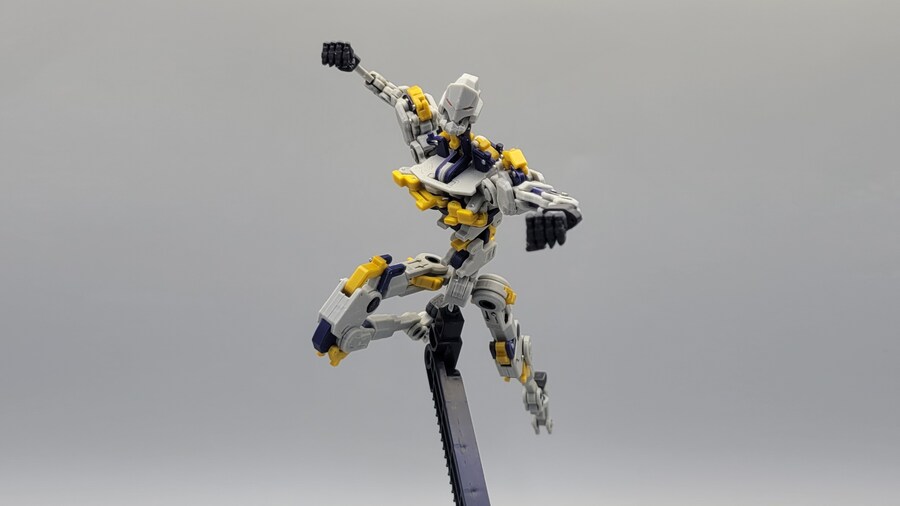

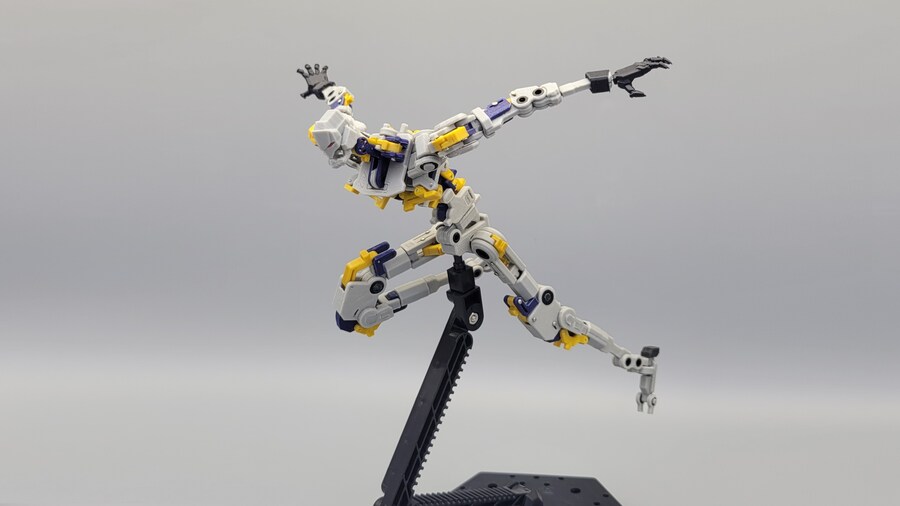

슈퍼히어로 랜딩도 해봅니다

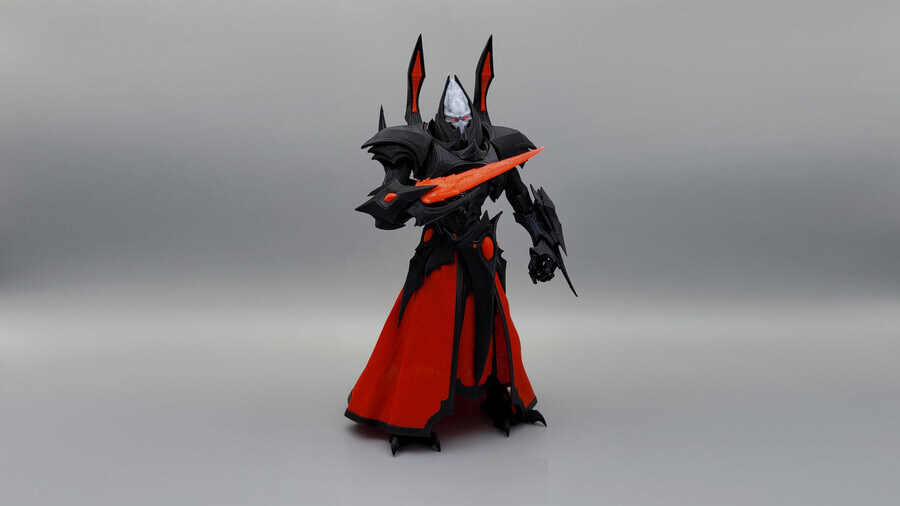

이걸 사탄 제이데커로 할 수 있었어야 했는데...

이제 다음 작품에선 무조건 가능하겠네요

앉은 김에

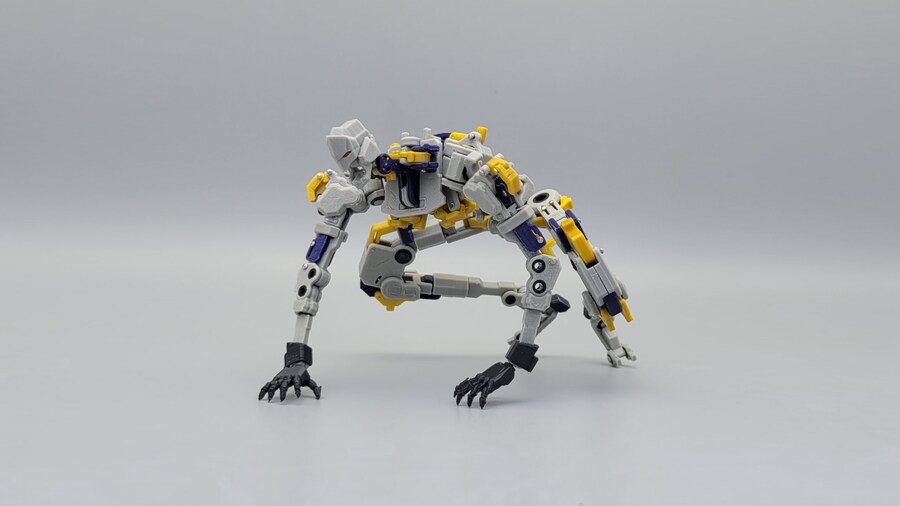

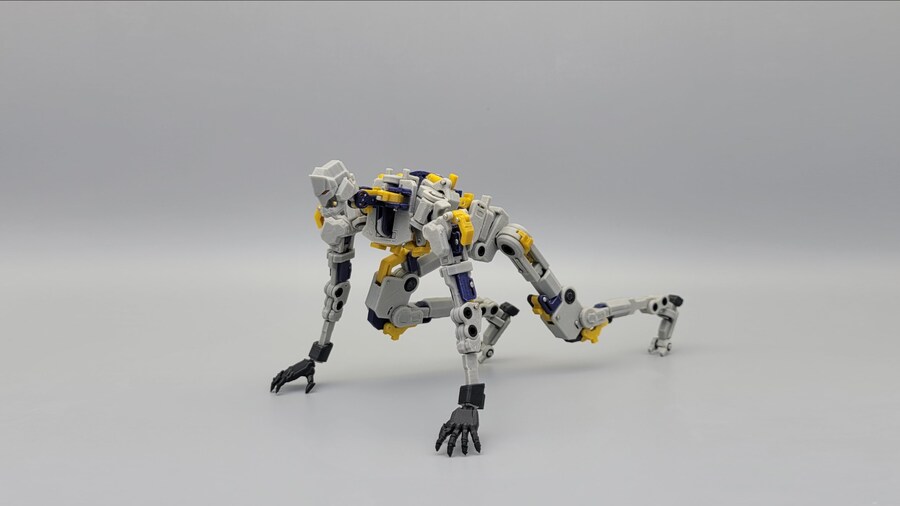

스파이더맨 자세도 잡아봅니다

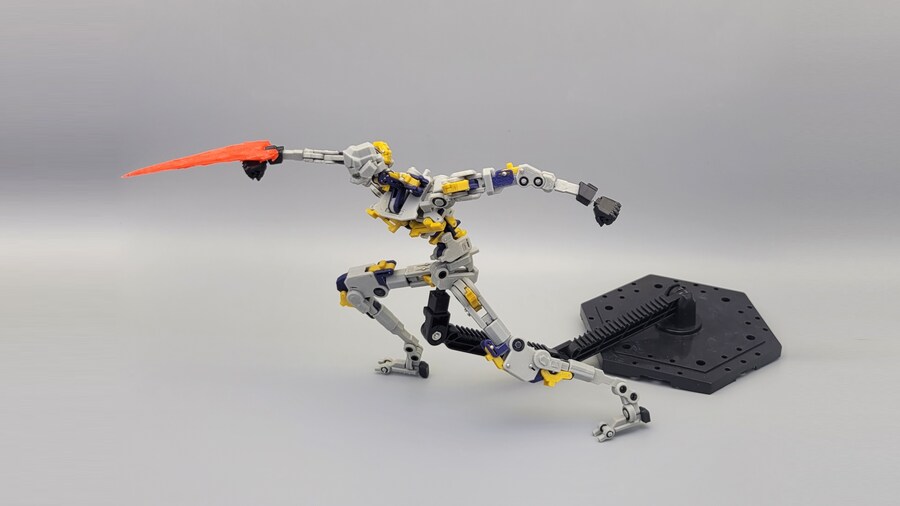

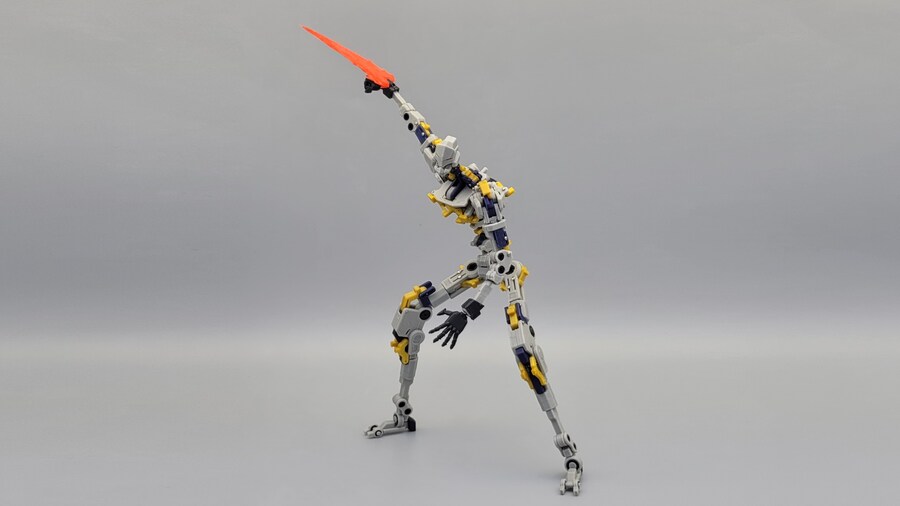

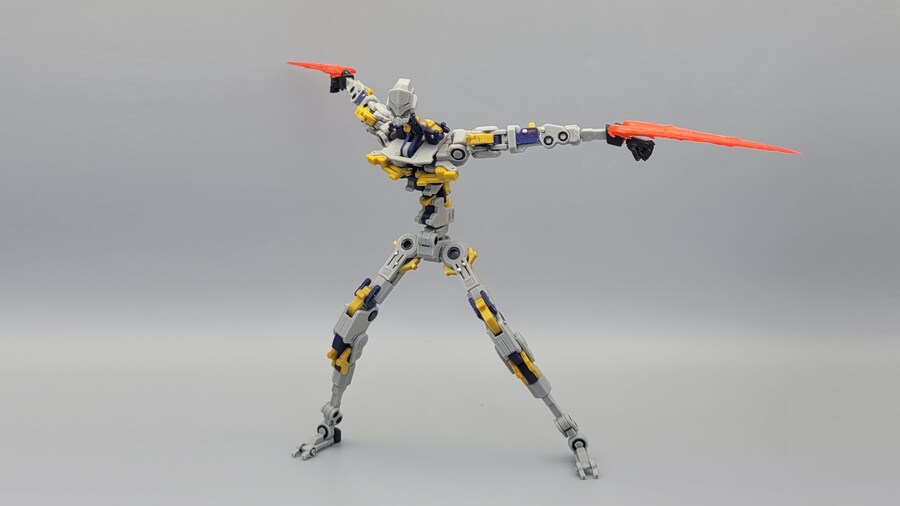

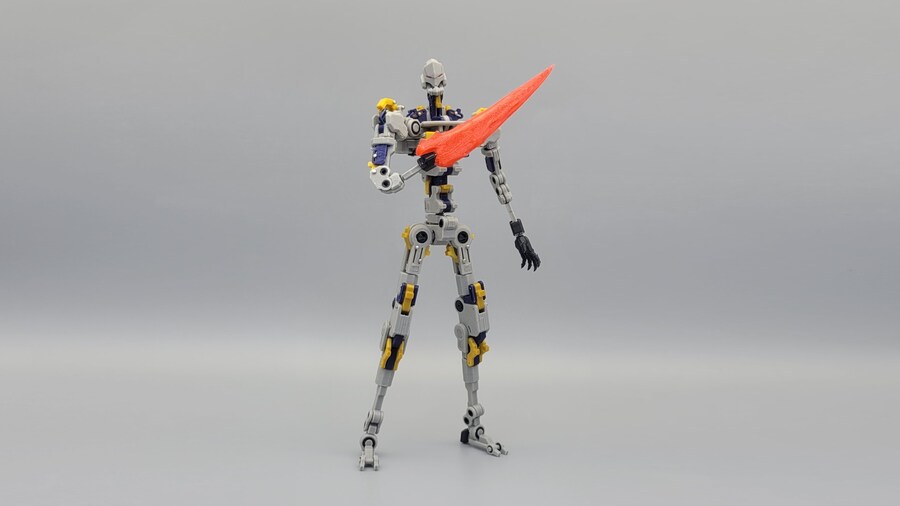

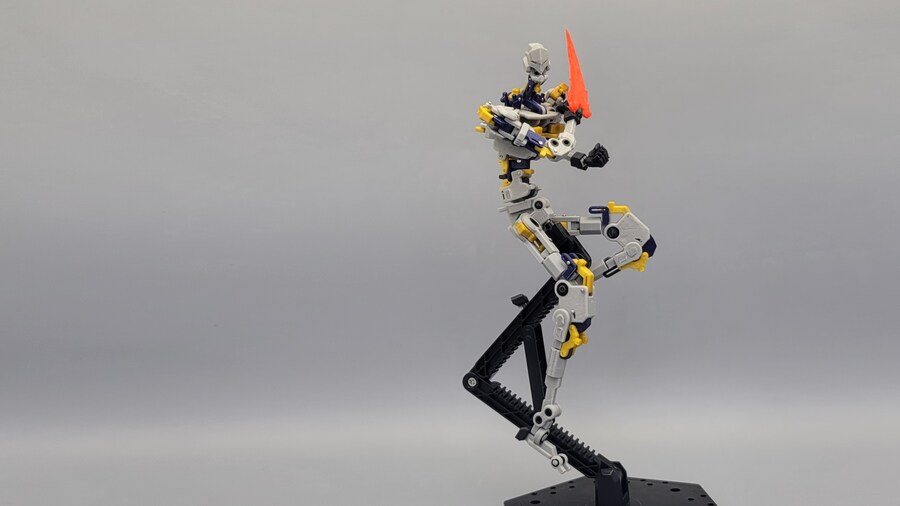

군주님의 사이오닉검을 잠시 빌려옵니다

손목 부품에 호환 장착 가능하도록 설계해두었습니다

"그대의 신경삭을 제거해야만 하네..."

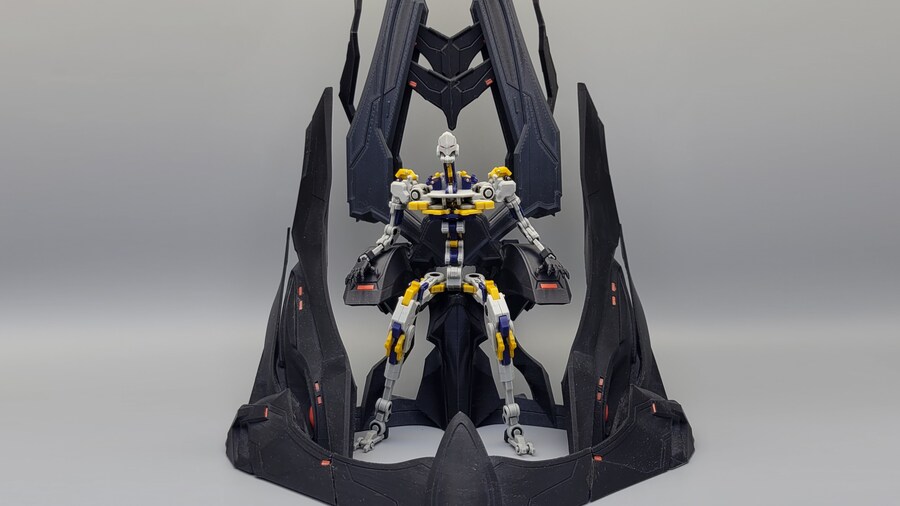

이 골격을 군주님 골격으로 썼다면 어땠을까...

이렇게 11월 9일부터 3주간, 하루 14시간 이상 설계했던

프로토타입 작업이 마무리되었습니다

완성한 작품을 실물로 만져보면

여러가지 아이디어와 개선점이 보이는데

저는 이 과정이 진짜 재미있는 것 같습니다


앞으로의 결과가 어떻게 나올지 모르겠지만

가능하면 다음 작품으로 돌아오겠습니다

긴 글 읽어주셔서 감사합니다


사용툴 : Fusion 360
