[유머] 흔한 일본의 내진 설계

[[필레몬]]

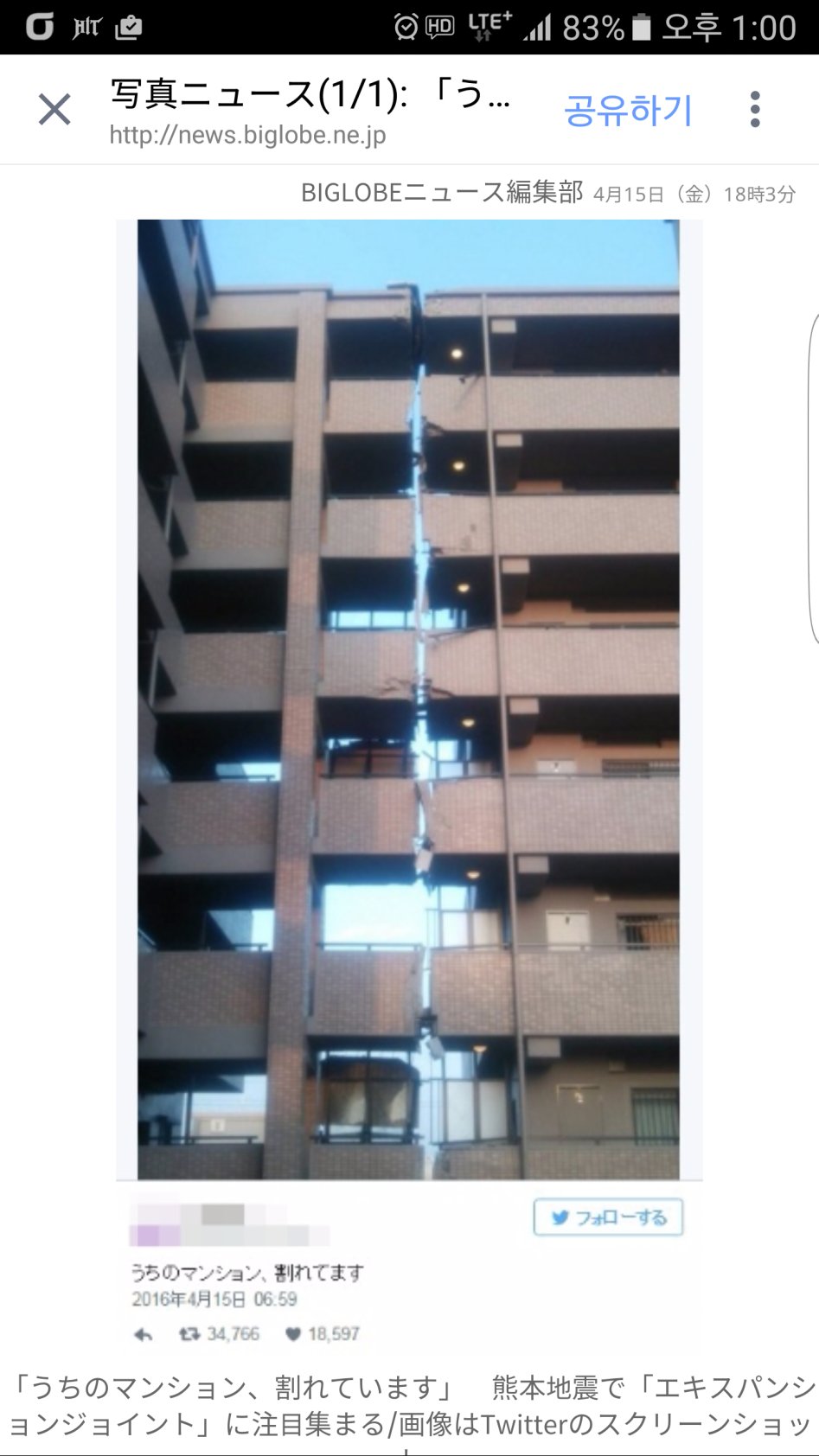

쿠마모토 지진으로 인해 갈라진 건물 사진이 트위터에 올라오면서, 내진설계된 건물이 갈라졌다며, 부실시공이 아니냐고 인터넷에서 화제가 되었고, 일본 언론에서도 안좋은 쪽으로 뉴스가 나왔는데..

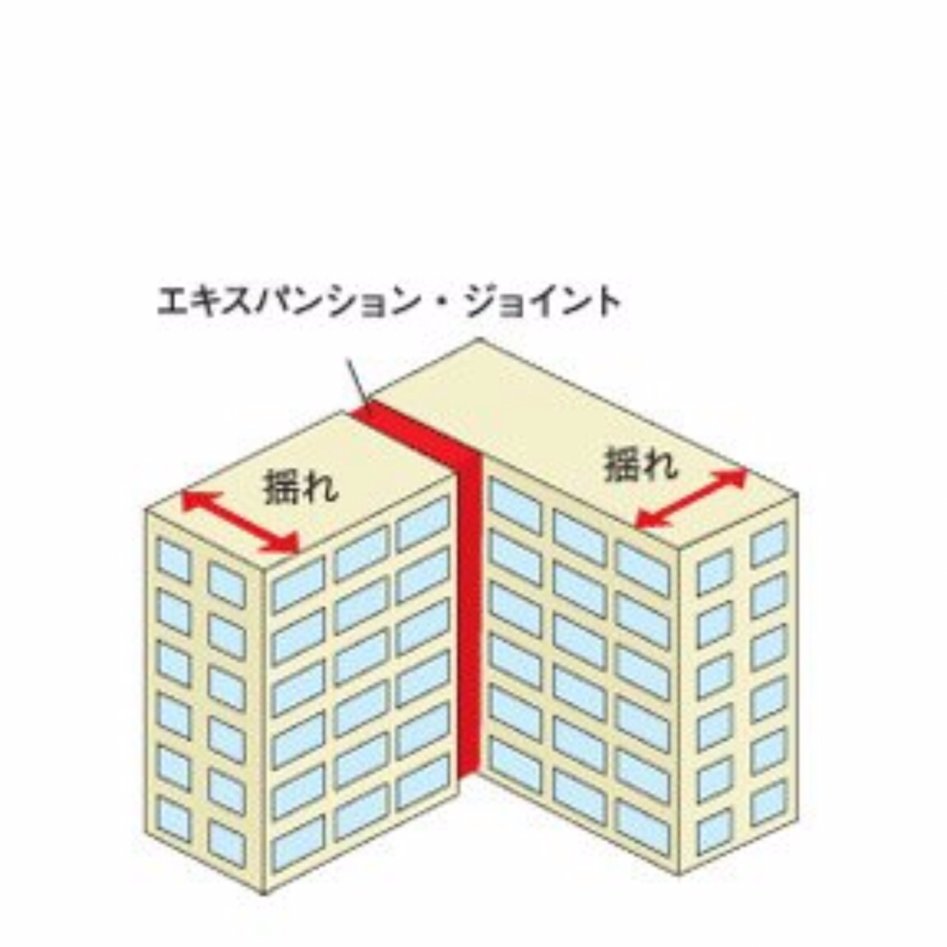

이는 내진공법중 하나인 익스팬션 조인트라는 공법이라고 합니다.

L자형으로 된 건물의 경우, 지진이 나면 전체가 흔들릴 경우 구조적으로 매우 불안해지기 때문에, 꺾어지는 부분에 부하가 집중되도록 설계하여, 그 부분이 파열되면서 건물이 물리적으로 두 동으로 나뉘면서 지진 충격을 분산시켜주는 공법이라고.

[미테]

와우

[왓따따_뚜루겐]

실제로 익스펜션조인트 공법은 건설분야나 배관시공등등 여러분야에서 쓰이지만
저렇게 된걸 본건 처음이다. 일본한테 내진설계 운운하는게 잘못된것.
세계최고의 내진설계 기술을 가지고 있다.
문제는 한국 건물들은 내진설계 감사 기준이 없어서 구청시청에서 허가내줄때 아예 고려를 안해오다가
얼마전에 규정이 생김.
대한민국은 기술강국이라고 자화자찬 하지만 기술 규격은 거의 없다시피한 이상한 나라임.
이러니 지붕위에 눈 무게(설하중) 계산 같은거 전혀 안하고 건축허가 받아서
경주리조트 OT 붕괴사고 난거잖음. 화재 위험성이나 이런거나 너무 허술한게 많음.

[Roger That]

우리나라 특징이 사고 터지고 수습인데
지금 적설하중에 대한 기준도 마련중입니다

[피릉피릉]

큰지진 한번나면 아파트고 뭐고 다 무너지나요? ㄷㄷ

[빛의후예]

국내 콘크리트 구조관련 기술규격은 KCI 가 있기는한데 유로코드나 ACI 그대로 가져온게 많죠...
규격 업데이트도 보면 ACI 업데이트 타이밍에 맞춰서 그대로 가져옴....

[북망산 4번길]

미리 말하는데 비꼬는거 아닙니다.
리조트 사고는 규정 문제가 아니라 흔히 말하는 관행에서 발생한 인재입니다.
TV 뉴스에서도 언급했지만 인허가 단계에서 사고예방 가능했고 후에도 관리,감독이라도 했다면 일어나지 않았을 사고입니다.
결국 눈이란 변수로 어물쩡 넘어갔죠...

[이 세하]

역시 무식한놈들은 입만산다고

[이 세하]

지진나면 저렇게 이쁘게 쪼개질일이없는데 이상하다고 생각도안드나;;

[RinPo]

중국 건물 무너지는 짤에서 그렇게 이쁘게 무너지는 것도 신기하더라구요

[smack down!]

결과론적인거 아닌가? 너도 저 결과를 알고 글싸지른거처럼 말이야.

[흑만두]

지진나서 무너진 빌딩 사진 한번이라도 봤으면 무너지지 않은것에 감탄하는게 정상인데

[사요나라 머리머리]

저만 이런뜻으로 이해했나 모르겠는데,
이세하님이 말하시는건
역시 무식한놈들은 입만산다고->언론매체
"지진나면(막 무너지지) 저렇게 이쁘게 쪼개질일이없는데 (언론은) 이상하다고 생각도안드나;;"
이 뜻 아닌가요?

[smack down!]

아닌듯

[MAHISHA]

근데 갈라진게 그 꺽인 부분이 아니잖나?

[Apronphile]

맞지 않나

[롱타노씨]

저 빨간색 칠되있는부분 맞는거같은데? 사진 왼쪽보면 휘었잖아

[MAHISHA]

그니까 더 왼쪽에서 동강동강 되야하지않나해서

[롱타노씨]

그럼 너무 가깝잖아. 원래 건물이랑.

사진상으로 봤을때도 저 위치가 제일 적절해보이는구만

[마왕너구리4]

탈출해야될 비상구 가까운데가 조개져서 좋을 일이 없지
저정도 떨어져있으면 지진이 좀 오래가서 계속 흔들려 동강난 부분이 흔들려도 통로는 멀쩡할꺼고
기둥쪽이 부러지면 기둥이 쓰러지면 더 큰일나니 딱 적절한거같네

[누런소]

뒷부분이 환한것보니까 건물없이 통로일뿐이다.

[RadiationTuna]

꺽인부분 맞는거같은데 딱 건물과 건물사이 이동하는 통로만 쪼개졌잖음

[왕년 씨름선수]

꺽인 부분 맞다

[인간벌레]

맞음 붙은 곳에 사람사는 곳도 아니고 복도인 곳이잖아

[n54bi-turbo]

저 그림은 그냥 그 공법을 설명한 보편적인 그림이고 실제로 저 건물에 적용된 건 다른 위치인가보지.

그나저나 저거 이제 어케 처리할지가 더 궁금.

[[붉은돼지]]

우리나라 기준 진도10

[이쁜 쓰레기]

내진설계 클라스가 다른데
일본 저런건 진짜 대단해

[KOR RAITO]

허구헌날 지진나는 동네니깐 당연하다면 당연하죠. 가난한 나라였으면 그냥 1층짜리 목조주택이나 잔뜩 만들면 될거고...

[간사합니다]

엄청나네

[Redmario]

전쟁하니?

[瑞鶴加賀]

건물 쓰러져서 사람 다치는거보다 100배 나음

[Seibzehn]

한국은 단위당 용적률 높일려는 판자형 아파트가 주를 이뤄서 무너지기 쉬움

내진시공 했다고 해도 눈속임으로 하는것이 대부분이기 때문에 신뢰성이 없음

[KOR RAITO]

지진에 강한 건설자재 몇개 넣어놓고 내진설계라고 하는거 아닌가요? ㅎㅎㅎ
요즘은 빌라도 내진설계라고 광고전단지 붙이던데 어떻게 내진설계했는지는 안알랴줌.

[히말라야]

쌍쌍바 공법 오져따

[fiatlux1939]

이해가 아주 팍되네

[서브팝]

쌍쌍바라면 한조각이 ㄱ자 모양으로 갈라져야 함

[woojinss]

뭐 근데 지진이 그렇게나 자주 일어나는 일본에서도 저 공법을 모르고 있었다는 소리네

[왕년 씨름선수]

ㅇㅇ 맞음 되어 있다는것만 알지 구체적으로는 저쪽 업인 사람들 말곤 잘 모름

[밀덕이]

직업상 제대로 확인해야하는데 안 한 기레기그 잘못함

[ytruqwe]

오 ㄷㄷ

[희철]

호미 쉬펄....기술수준이

[카자네]

지진에 대비하는 지식은 인정해야한다...

[최우수고객]

저렇게 꺾여있는 거랑 가로로 길게 설계된 건물도 저 방법이 쓰입니다. 그밖에도 진동제어기둥(制振柱)이라고 중간중간에 콩크리트사이에 심어놓는 방식등 지진관련해서는 워낙 대자연과 싸우다보니 자연스럽게 발전한 것 같네요 일반집은 모르겠는데 고층건물이랑 관공서등 국가건물은 진짜 검사도 빡세게 들어갑니다

[ＲＸ－０]

최근에는 면진구조가 선호되어서 규모가 있거나
큰 시공사들은 내진구조 안쓰지

[SCV는고급인력이다]

일본이야기임? 국내에서는 큰시공사에서 손사레 칠텐데?

[분노의육봉]

하 사람들 참.... 저거 부모님께 건물 상속 받은 형제가 50:50으로 분할 한건데

[호아파참☆HoAPaCharm]

다시 어떻게 붙이지..ㄷㄷㄷ

[Rempt_2k]

그러게요..
그래도 죽는것보단 훨씬 나으니깐 ㅎㅎ

[그건 없어요]

건물이 무너지지 않은거에 의의를 둬야지

[쨈버거]

저 건물 지날갈때 마다 자주봤네요. 지진 난지 일년넘었는데 아직 공사시작도 안한곳도 많고. 아소가는 57번 도로공사도 언제 끝날지 답도없고. 꼼꼼하게하는건 좋은데 너무 느려서 속터짐. 한국 일본 중간정도가 좋은거 같음요.

[쨈버거]

예 쿠마모토 살아요. 다음주부터 장마올듯.

[onsy]

유지로인가 쩌넹

[[?]R-iddle-R[?]]

익스팬션 조인트라는건 우리나라말로 신축이음이라고 하고, 사실 내진설계공법이라기보단, 그냥 여러가지 요인으로 구조물 사이에 움직임이 예상되는 지점에 설치하는거임. 계절의 온도차로 인해 수축/팽창되는 구조물 사이에도 들어감

지금 사진처럼 보이는 익스팬션 조인트 역시 지금 우리나라 건축에서도 흔히 쓰이는 것이고, 내진설계로서의 목적은 한쪽 건물에서 받는 힘을 다른 건물로 전달하는것을 막는것임.

어깨동무하고있는 두명 중 한명만 밀어도 둘다 넘어지는데, 어깨동무를 바로 풀어버리면 밀린 한쪽만 넘어지는 것이라고 생각하면 될듯 ㅇㅇ

[화이어제이데커]

사람 살리고 보호하고 안다치게하는 기술은 무조건 도입해야함 동서관계없이

[東方博士]

쪽길 생겼네.

[사타냐]

근데 건물 저렇게 되면 걍 퇴거해야되서 이래나 저래나 ㅋㅋㅋ

[세디엘레]

내진설계 목적은 지진당시에 건물내에 있는 사람들의 인명보호가 목적이지..

재산보호 목적이 아닌데.. 어차피 퇴거해야되니 이래나 저래나라니 ㅋㅋㅋㅋ 개.소리 지리네요...

[카닌]

건물이 무너진다면 이 세상에서 퇴거당할텐데 뭐가 이래나 저래나임?

[미역메소]

근데, 내진설계 그렇게 해서 찢어지는 것보단, L자형 건물을 안짓는게 더 좋은 방법 아냐?

[Ko-PerFect]

건물 지을 공간이 한정돼있고 기업은 이윤을 창출해야하니까 최선이었겠지

[키위좋아]

많이 벌어지지도 않고 좋네....

[디스 와일드]

자...이제 복구하자...

[붐샤칼라까]

쟤네는 건설쪽 기술력 개지림. 전부다 지진대비형으로 지어서 다른 나라보다 많이 특이해서 해외에서도 관심많고.
엣날에 그것못봤음? 일본 빌딩위에서보면 빌딩들 휘청휘청 거림.

[헤밍kio]

ㄹㅇ 저건 오졌네 ㄷㄷ
역시 지진하나 만큼은..

[the 미어캣]

옛날에 라이징오에서 학교가 기지로 변하고 로봇 출동할 적에 건물이 저렇게도 갈라지던데

엘드란이 일본의 학교를 낙점한 이유가 있었구만!

[썸바리헲미]

쟤네는 비오는날보다 지진나는 날이 더 많을 정도니 그럴만 하다.

[게임살이]

EJ인지는 정확히 확인이 필요합니다
설치 위치가 좀 애매하네요
일반적으론 'ㄴ'자 꺽이는 부분에 설치를 하죠꼭 내진과 상관없이 일반적인 거고요

[adoru0083]

13년 전인가, 니가타 지진때 사이타마에서 진도 5.6짜리 지진 겪었는데, 조립식 원룸이 삐걱삐걱 대길래 무너지는줄 알았더만, 흔들리면서 충격을 죄다 분산시키는 구조라서, 방에 물건 좀 떨어졌지만 건물은 멀쩡했음.

[리나]

그래서 저집에서 그대로 사는겁니까?
아니면 새로 짓는건가요?

[☜[A-ranG]☞]

철거하고 새로 지어야겄죠.재산보호가 아닌 인명보호가 우선이니깡ㆍ.

[어둠섹시코만]

육공이가 또...................

[뽕따­먹고싶다]

부실시공이 아니냐고 인터넷에서 화제가 된적 없고
처음부터 내진 설계 덕에 딱 일자로 갈라졌다고 화제가 됐던거
그리고 이거 엄청 예전 짤이고 루리웹에서만 10만번째 봄

[디놉]

엘자형 건물을 만들어야 할 피치 못할 사정이 있었나? 저리 갈라질거 같으면 어차피 수년안에 쓰레기 될 운명이었던 거잖어

[누런소]

땅모양에 따라 짓는거죠.

[루리웹-692158531]

건물처리야 나중 문제고 당연히 사람 목숨이 먼저지

[실루엣]

그냥 구조적으로 갈라질수 밖에 없는것 같은데요.
저기만 뭔가 지탱해주는게 없자나. 그러니 부러지지.....
저기는 열차의 칸칸하다 잡아주는 자바라처럼 흔들리면서도 지탱해주는 방식으로 해야지......
저러다가 지진나면 사람들이 당황하여 저기를 지나가다가 몇명 떨어져 죽어바야 저런공사 안함.

[심장콩딱♥☆]

내가 칼로 벴다

[국방위원장]

근데 저 건물 다시 재활용 가능한 건가요? 아니면 허물어야 하나요?

[CapDuck]

음.. 저런 맨션이라..
비싸겠지 -_-;;

[치카리]

안무너지고 저렇게 동강난것도 대단한데?
