Knights of the round - CAPCOM 원탁의 기사 오락실 기판을 살려보자!
안녕하세요. Playero 입니다.
오늘 해볼 이야기는
캡콤의 명작 게임들이 가장 많이 나오지 않았나 생각하는...
오락실 전성기 시절의 CAPCOM 오락 기판 시스템이었던
CPS 1에 대한 이야기입니다.
1987~1988년도 까지의 캡콤 게임 기판들을 보면
주로 한장짜리 기판이거나, 두장을 케이블로 잇는 형태의 기판들이었습니다.
그러다가 80년대 중반에 굉장히 잘나갔던 SEGA 등이 채용했던 SEGA System 16 등에서 영향을 받았는지...
캡콤은 메인보드와 게임데이터를 별도의 롬보드에 담는 형태의 게임시스템인...
CPS 라는 시스템을 1989년에 내놓습니다.
CPS의 첫 게임으로 나온 게임이 바로 로스트월드(포가튼월드) 구요.
이후 대마계촌, 전장의이리2, AREA88, 스트리트파이터2 등 발군의 그래픽과 사운드 등을 갖춘 명작 게임들을 내놓게 되죠.
그러나 당시 아케이드 게임을 제작하는 회사들의 가장 큰 고민은
아마 어떻게 '복제방지'할 것이냐 였을 거라고 생각합니다.
지금은 네트워크 게임이 대세가 되어 수익화 방식이 다양해졌지만
당시엔 게임 기판을 만들어서 제값에 판매하는 것이 유일한 수익원이었을테니까요.
그러나 많은 비용을 투입해서 만든 오락 기판을
다른 업체가 몰래 불법 복제해서 무단으로 판매하게 된다면 이는 회사의 존속이 걸린 심각한 문제이기 때문에
게임회사 별로 복제방지를 위한 여러가지 방법들을 고민하게 됩니다.
캡콤의 CPS 시스템의 후기에 와서 복제방지를 위해
SEGA 등에서 활용했던 배터리 방식을 도입하게 되는데요.
저도 자세한 기술적인 이해가 부족해서 설명하기 어렵지만,
아무튼 이 복제방지를 위해서 붙여놓은 배터리들이 수명을 다하게 되면
게임이 더이상 작동하지 않고, 죽게 되는 그런 문제가 발생하게 됩니다.
일본의 경우... 게임 제작하고 판매한 유통사 측에서는 이런 제품의 수리가 들어오면 수리를 해주었을지 모르겠지만
(수리를 2000년대 이후에도 해주었다는 이야기를 어디서 들은바 있습니다, 카더라로...)
국내 / 해외의 유통사들이 이런 서비스를 지속적으로 받기는 아무래도 어려웠겠죠.
그리고 오락 게임 자체의 수명이 그리 길지 않아 몇년 지나면
사람들이 잘 플레이하지 않게 되면서, 굳이 배터리가 죽어서 고장난 기판을 다시 많은 비용을 들여 수리할 필요성도 조금 덜하지 않았을까 생각은 듭니다.
보통 우리나라의 경우는
이렇게 고장난 기판들은 부품으로 재활용해서,
잘팔리는 다른 게임으로 개조해서 오락실에 깔리곤 했죠.
비슷한 케이스로 수많은 과거의 명작 게임들이, 재료로 소비되어 부품 부품으로 흔적만 남아 발견되는 경우들을 보게 됩니다.

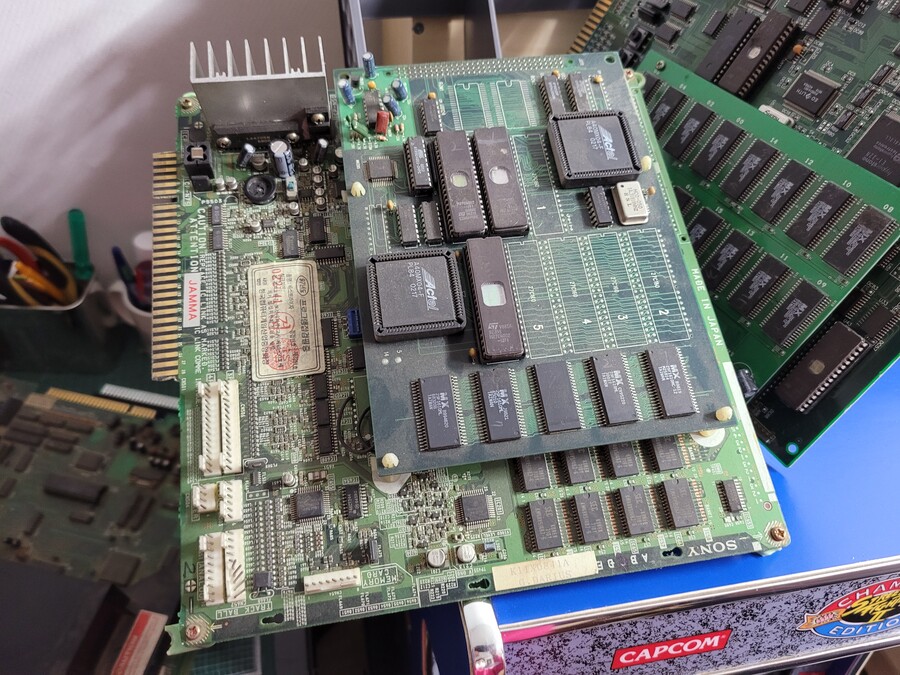

이 게임은 비스트라이저 라는 게임의 복사 기판인데
메인보드는 다라이어스G 용으로 나왔던 것을, 다라이어스G는 죽이고,
복사기판을 얹어서 비스트라이저 로 재활용한 경우죠. ㅜㅜ
SNK의 수많은 명작 MVS 들도 대부분 저런식으로 죽어 PCB 뼈대만 제공하고
퍼즐보블 복사나 봄버맨 복사로 재생되어 사라졌습니다. ;;
아무튼 이런 이유로...
국내에 온전히 원형이 남아있는 배터리로 복제방지를 했던 CPS 후기형 기판들을 만나기는 쉽지 않은데요.
그나마 해외에는 이런 물건들이 창고에 남아있다가
이베이나 아케이드 게임 커뮤니티 등을 통해서 매물들이 출품되곤 합니다.
한편...
어린시절 오락실에 열심이었던 양덕 형들도 커서 어른이 되어...
어린 시절 저 멀리 다른 대륙에서 자신들이 어릴때 좋아했었던 오락실 게임들을 연구했는데...
이렇게 이들이 8~90년대의 오락 기판들을 연구해서...
고장난 기판들을 되살릴 수 있는 방법들을 고안하여 공개하게 됩니다.
배터리가 모두 소진되어 죽은 CPS 기판을 되살릴 수 있는 방법들도 공개되었죠.

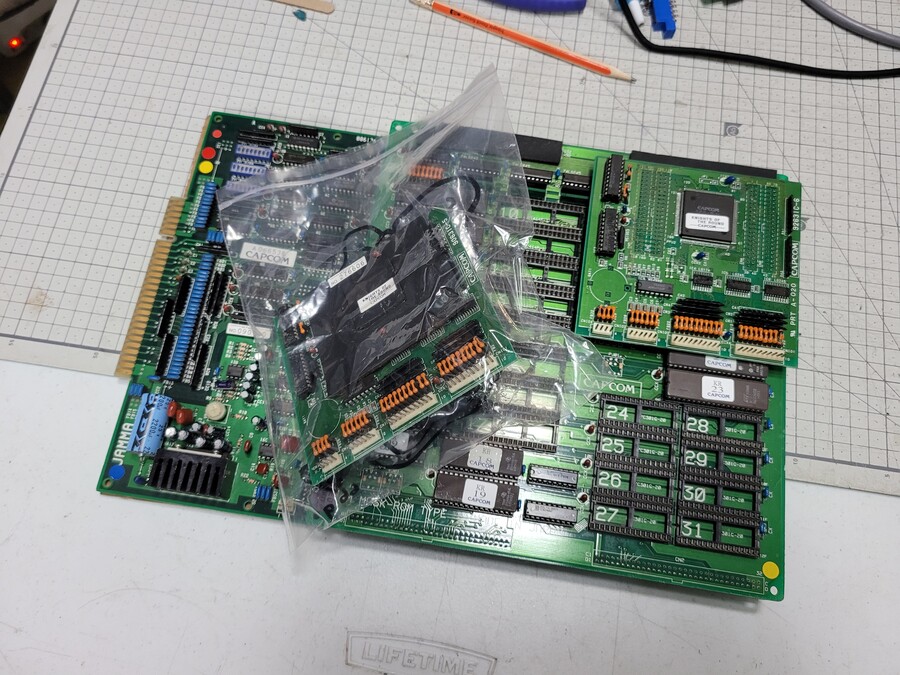

위 기판은 원탁의 기사 Knights of the Round 오락 기판입니다.
보시면 기판이 있고, 그 위에 왼쪽 비닐 봉투 안에 무언가 들어있죠?
원래 비닐봉지 안에 들어있는 sub board와 EPROM이
원탁의기사 기판에 붙어있었던 것인데요.
그것을 제거해서 따로 보관하고,
다른 부품을 이용해서 게임이 구동되게끔 일종의 수리(배터리패치)를 해둔 상태의 기판입니다.
혹시 후일 나중에 원상복구를 시킬 수 있을 방법을 찾게 되면
그때 사용하려고 오리지널 부품들은 따로 보관해두었던 것이구요.
오늘 해볼 작업은
해외의 ArcadeHacker 라는 사용자가 공개한
원상복구 툴을 이용해서
이 원탁의기사 기판을 배터리가 달려, 오리지널 롬세트 상태로 동작하게끔 수리하는 것입니다.
*아케이드 해커 깃허브
https://github.com/ArcadeHacker/ArcadeHacker_CPS1

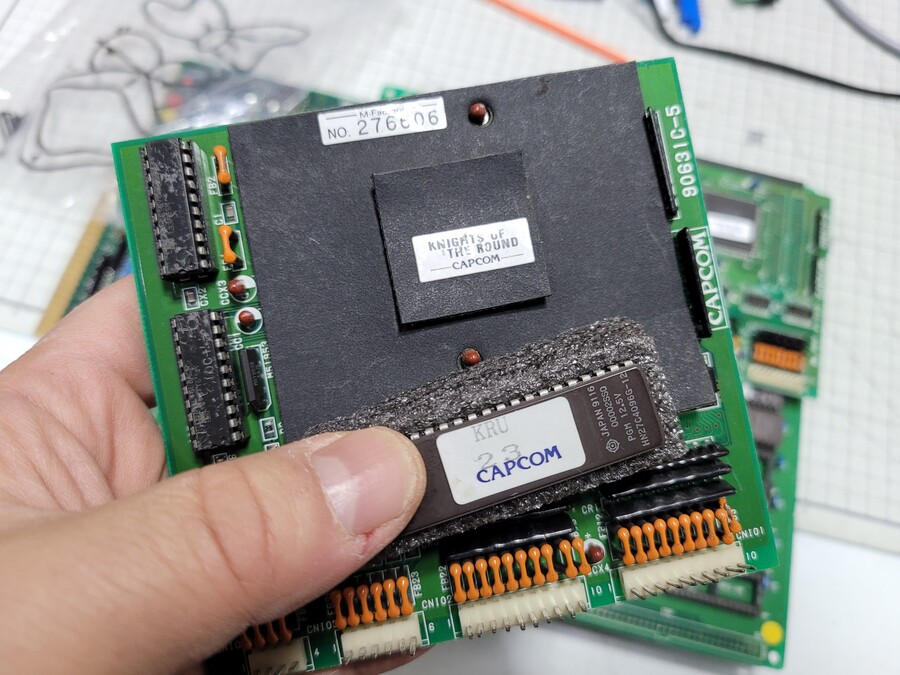

대체후 빼두었던 오리지널 프로그램롬 KRU 23 EPROM과
sub-board 입니다.

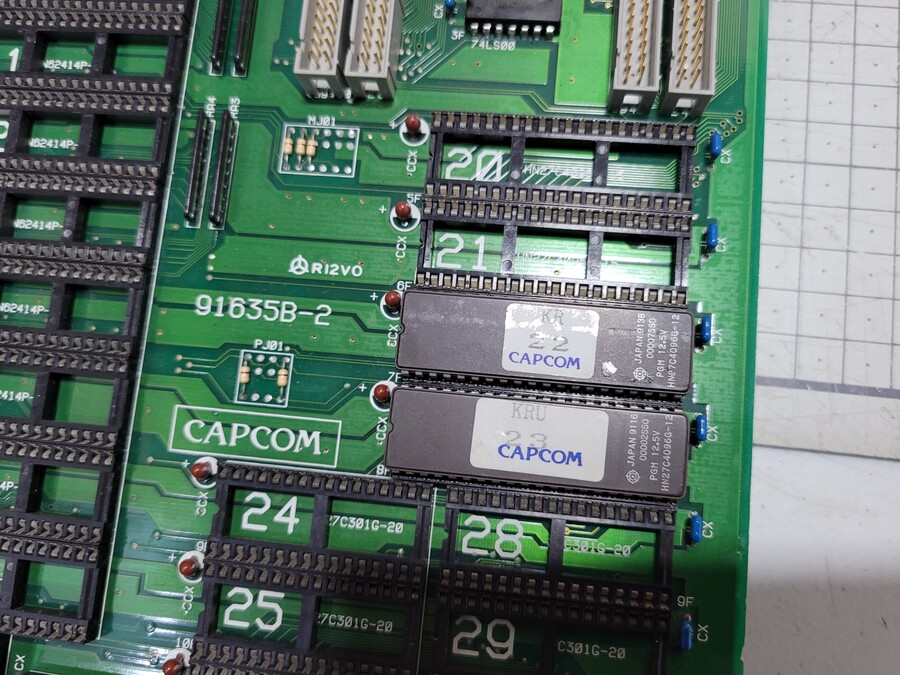

패치되어 꽂혀있던 23번 EPROM을 제거하고
다시 오리지널 23번 EPROM을 방향 맞춰서 롬보드에 꽂아주었습니다.

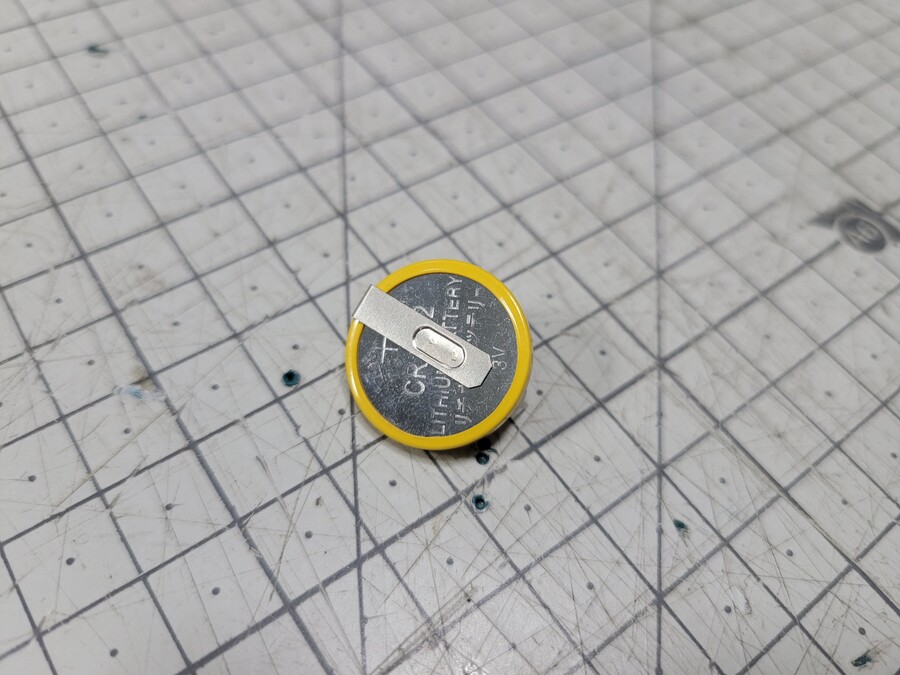

핀이 달려있는 CR2032 배터리입니다.
3V의 전압을 sub board에 공급해주게 됩니다.
이 배터리가 살아있어야... sub board가 꽂힌 상태에서 오락 게임이 부팅되고 작동합니다.

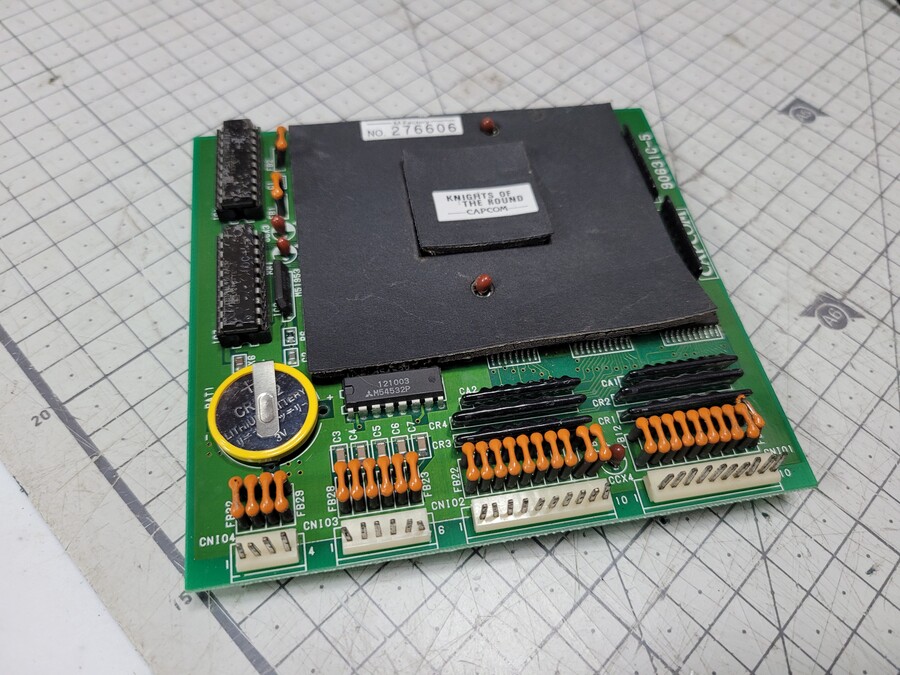

+- 극을 맞춰서 sub board에 납땜을 해주었습니다.

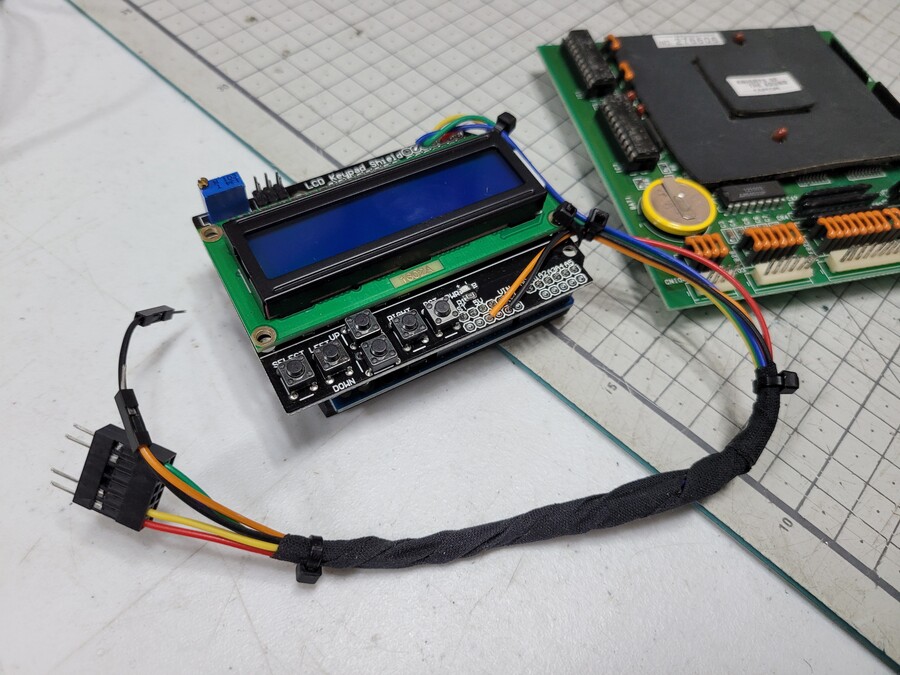

그 다음 필요한 것은 ArcadeHacker 가 공개한 desuicier 툴을 이용해서
sub board에 해당 게임에 맞는 프로그램을 넣어주는 것입니다.

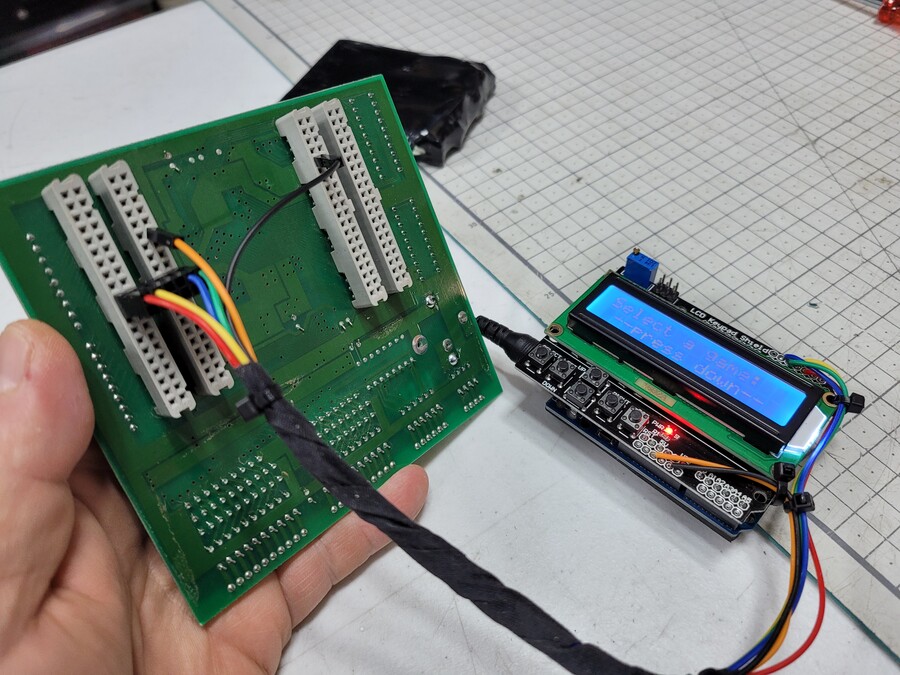

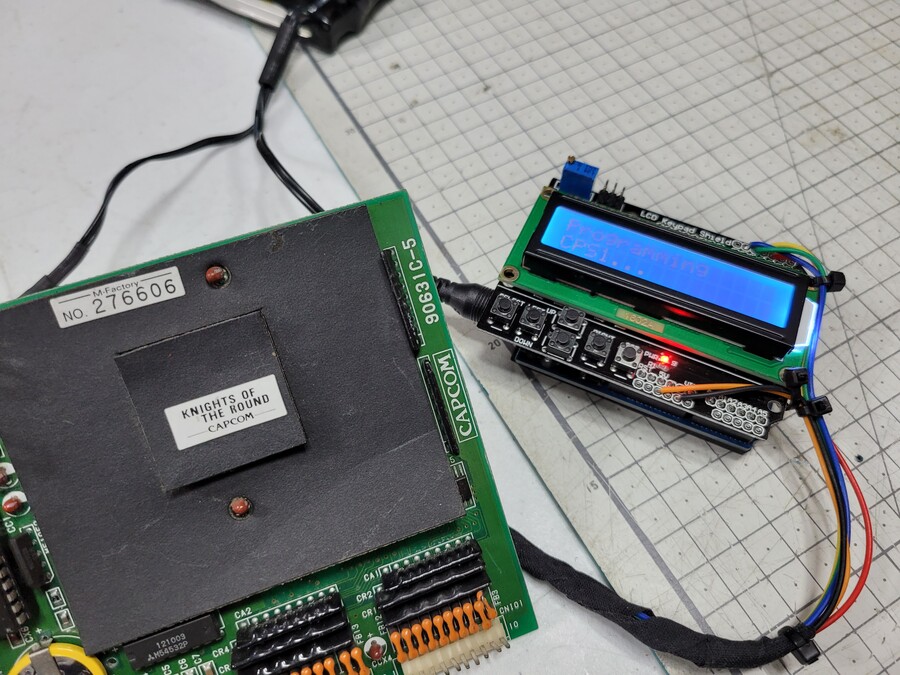

데이터를 넣기 위한 케이블을 위치에 맞춰 꽂고
5V 전원을 넣어줍니다.

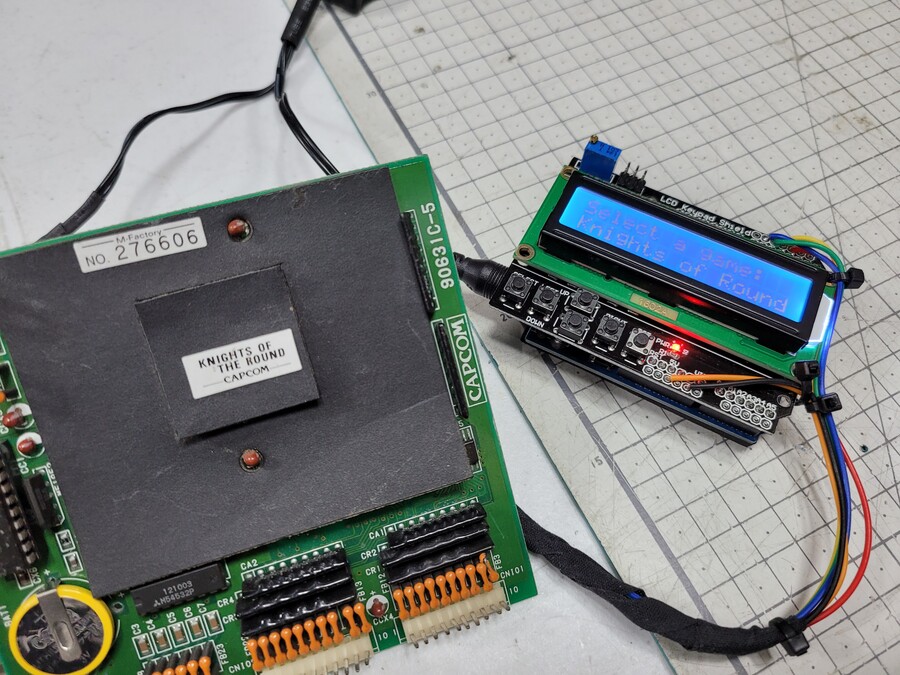

그리고 Knights of the round 게임을 선택한 후 select를 눌러서 프로그램 입력을 해주면
프로그래밍이 진행되고...
작업이 완료되면 제거해주면 됩니다.

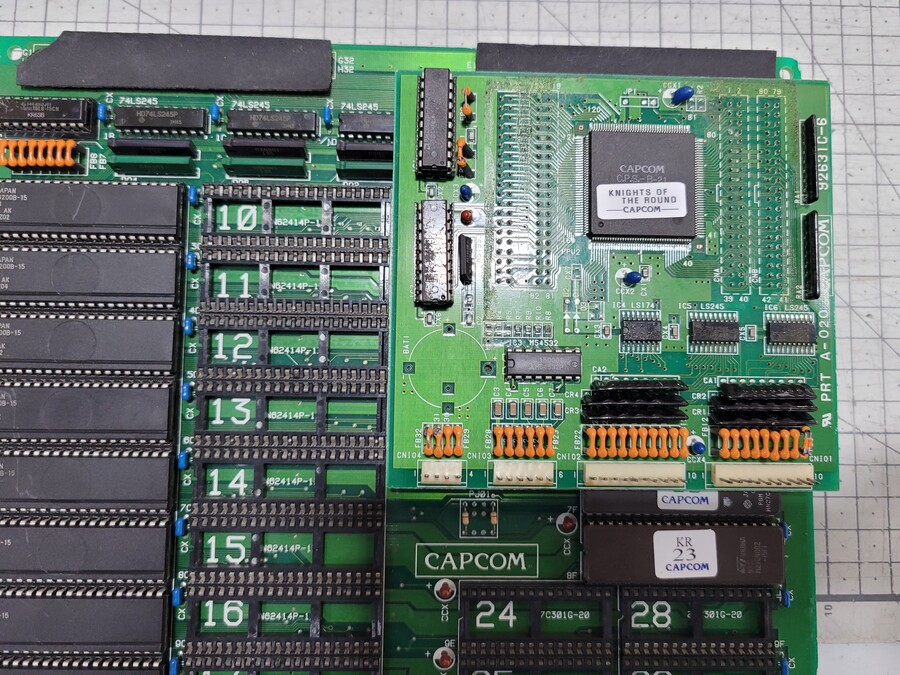

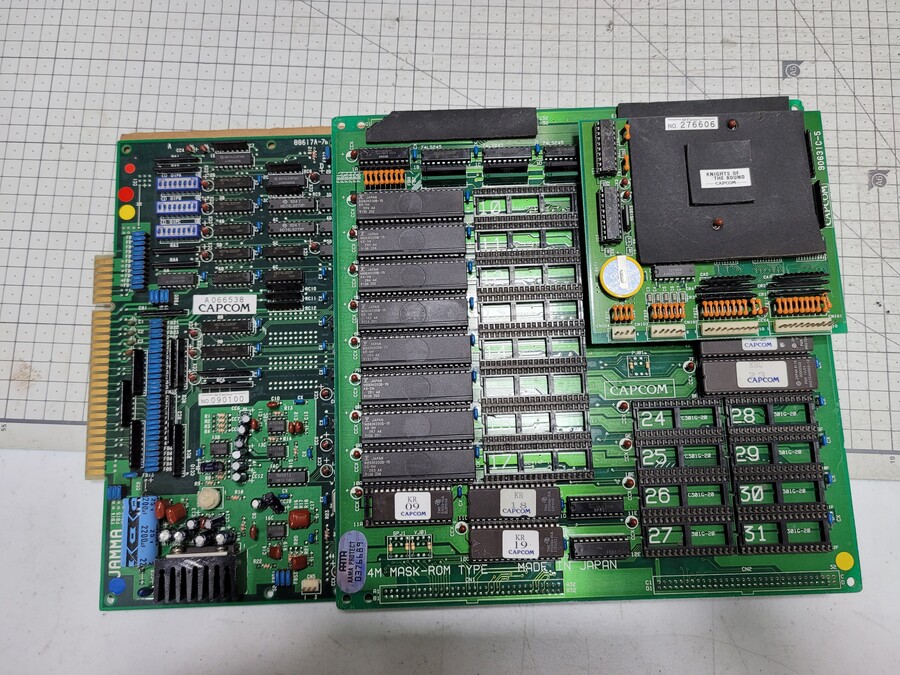

그리고 해당 sub board를
롬보드에 꽂으면 끝입니다.
자, 잘 되는지 확인해봅니다.

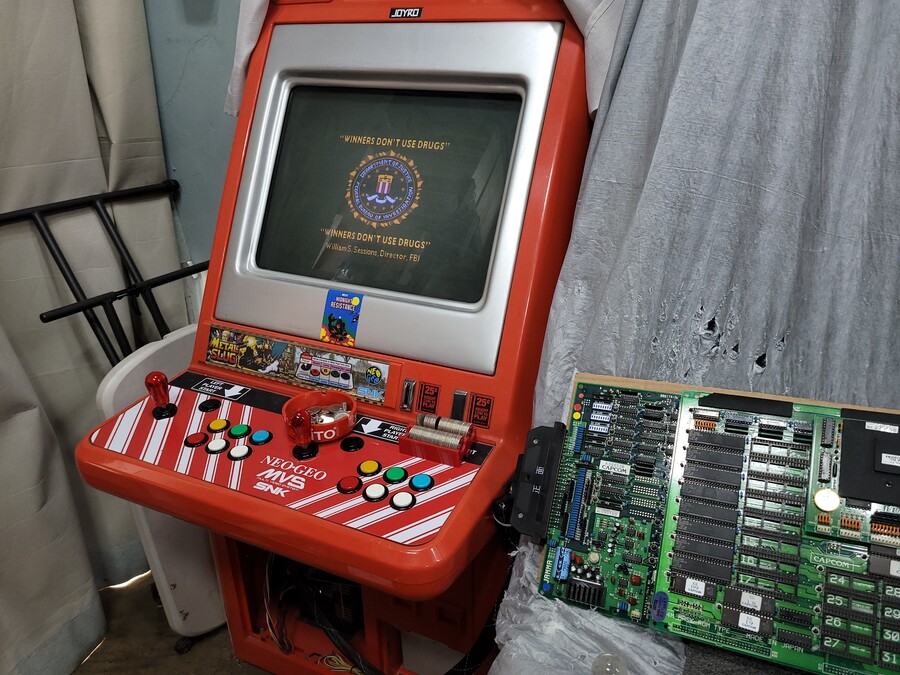

전원을 넣으니 반겨주는...
winners don't use drug
북미판 게임들에 나오는 문구죠.
어릴때 오락실에서 많이들 보셨을 것입니다.

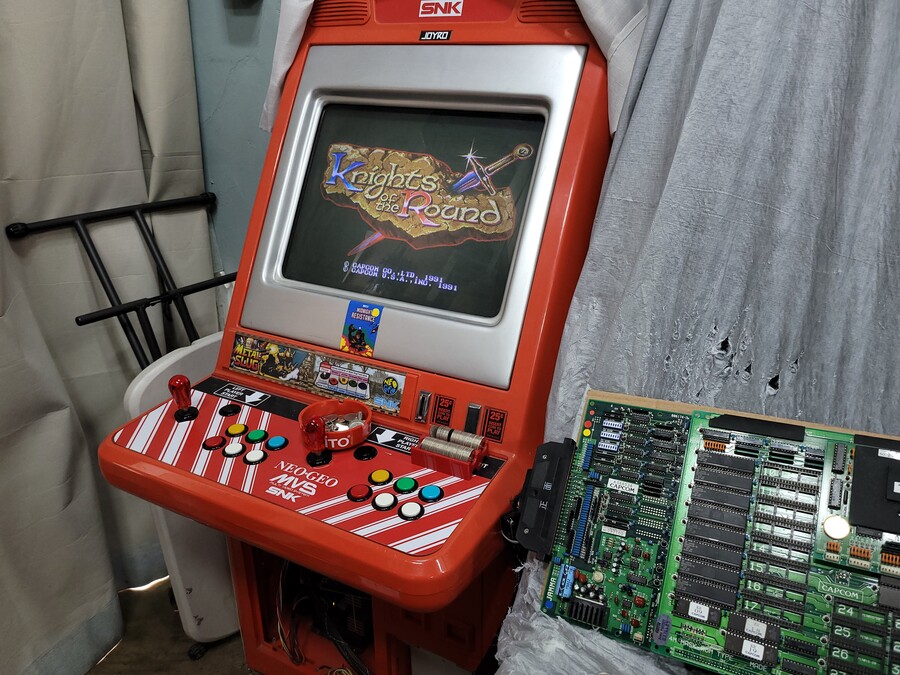

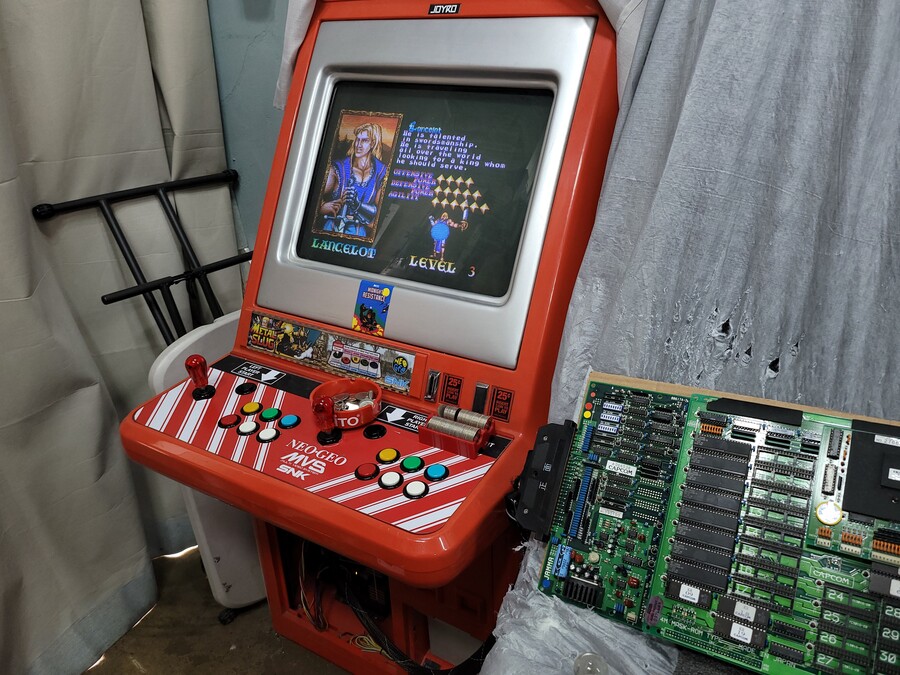

게임은 정상적으로 잘 작동하네요.
이렇게... 원탁의기사 기판을
1990년대 초반의 :) 상태로 다시 원상복구 시켰습니다.
만세~!!
(IP보기클릭)59.10.***.***
배터리가 죽으면서 프로그램 데이터가 날아가서, 새 배터리를 넣어도 정상 작동이 불가합니다. ArcadeHacker의 Desuicide 툴이 프로그램을 다시 넣어주는 작업을 할 수 있게끔 개발되어서... 살길이 열렸습니다. 수십년만에... :)
(IP보기클릭)14.32.***.***
도끼든 기사 퍼시벌 레벨업하면 탈모빔 맞던데.. 어렸을때 대머리라고 안골랐는데 이제는 나이먹고 내가 탈모가... 옴..
(IP보기클릭)121.143.***.***
저 납작배터리를 갈아도 부팅이 안되나요? 오락실기판의 세계는 흥미롭네요 ㅎㅎ
(IP보기클릭)14.39.***.***
(IP보기클릭)59.10.***.***
위 기판은 주기적으로 전기밥을 주는 것과는 상관없이, 그냥 배터리 수명이 다하면 자동으로 죽게 되어있습니다. 일종의 시한부 인생들이죠. 기판들마다 조금 다릅니다. :) 90년대에 나온 기판들 대부분의 배터리들은 기록을 저장하기 위해 쓰이는 기판들인 경우가 많아서 이런 경우는 상관이 없습니다. 다만 문제되는 몇몇 기판들이 있습니다. | 22.04.16 13:51 | |
(IP보기클릭)14.39.***.***
휴 그럼 제 기판은 상관 없겠네요. 감사합니다 | 22.04.16 14:03 | |
(IP보기클릭)121.143.***.***
저 납작배터리를 갈아도 부팅이 안되나요? 오락실기판의 세계는 흥미롭네요 ㅎㅎ
(IP보기클릭)59.10.***.***
배터리가 죽으면서 프로그램 데이터가 날아가서, 새 배터리를 넣어도 정상 작동이 불가합니다. ArcadeHacker의 Desuicide 툴이 프로그램을 다시 넣어주는 작업을 할 수 있게끔 개발되어서... 살길이 열렸습니다. 수십년만에... :) | 22.04.16 13:52 | |
(IP보기클릭)121.143.***.***
와 그렇군요 ㅎㅎ 완전 시한폭탄같네요;; 자세한 답변 감사합니다 | 22.04.16 13:55 | |
