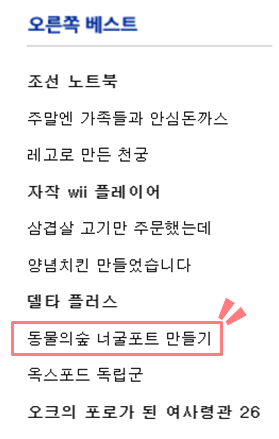

오른쪽 베스트 너무 감사합니다!
감기 조심하세요! (전 걸림...)
=================================
반갑습니다 Foxtolfo입니다.
오늘은 모여봐요 동물의 숲에 나오는 너굴포트 제작기로 찾아왔습니다.
USB로 전원을 공급하고
LED를 이식해 간판 부분에는 불이 들어오고
빨간 버튼을 누르면 실제로 안에 들어있는 카트리지가 나오게 됩니다.
그럼 제작기 보시죠
닌텐도 스위치 게임 타이틀을 사고나서 한 첫 번째 생각은
어메이징한 과대포장 아닌가 하는 생각이었습니다.
케이스를 열기 위해서는 은근히 힘이 많이 들더라구요
한 번 열면 두 번다시 여닫을 일이 없는 케이스가 아닌가 하는 의문에서
오늘의 작품이 시작됐습니다
그렇게 케이스를 이용하기가 불편하고 예쁘지도 않을거면
차라리 카트리지 전용 굳즈를 만들어 주자는 생각을 하게 됐습니다
닌인게임 스크린 샷 단 한 장을 참고해서
밑그림부터 그려줍니다
밑그림을 토대로 3T짜리 포맥스를 자릅니다
파츠를 모으셨다면
우선 종이 테이프를 이용해 가접합합니다
종이 테이프 또는 마스킹 테이프를 이용하시면 됩니다.
벌써 다 만든 기분이네요
저는 설계 실력이 뛰어나지 못해
중간 중간 계속 치수를 재고 정하는 편입니다
가장 중요한 카트리지가 들어갈 가이드를 만들어봅시다
카트리지를 기준으로 양 옆과 윗면 아랫면을
다 막아주면 가이드가 됩니다
이렇게 카트리지가 부드럽게 움직이게 만드시면 됩니다
카트리지 배가 드러나게 구멍을 뚫은 이유는
카트리지를 롤러를 이용해 사출할 예정이기 때문입니다
롤러를 만들기 위해 옷걸이를 잘라서 축으로 씁시다
다이소에서 구할 수 있는 검정 고무줄을 이용해 롤러를 만들어줍시다
노란색 고무줄로 하고싶었는데 집에 없어서 있는 것을 썼습니다
꽤나 두툼하게 말아주시면 됩니다
집에 굴러다니는 플라스틱 조각을 붙여서 드럼으로 이용합니다
보시면 알겠지만 왼쪽의 일반 DC모터를 사용할 예정인데
기어비를 조절하지 않으면 카트리지가 발사될 것 같아
최대한 기어비를 맞추기 위해 종동 드럼을 큰 것으로 했습니다
다음엔 그냥 기어드 모터를 써야겠습니다

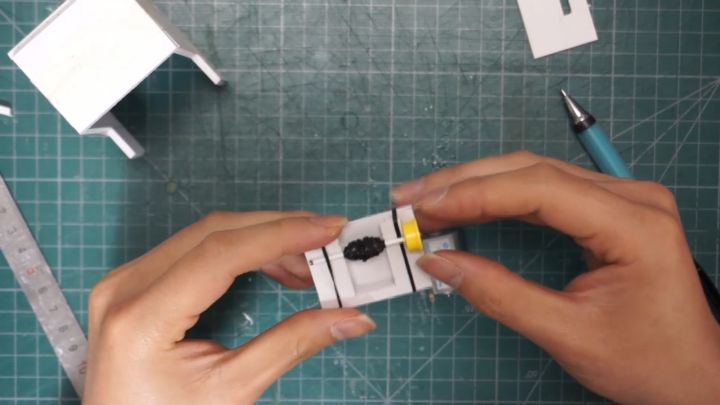

닌아까 만든 카트리지 가이드에 이렇게 장착이 됩니다.
롤러가 카트리지를 밀어낼 때 마찰력이 너무 작으면 롤러가 헛돌까봐
롤러를 카트리지에 밀착시키기 위해 고무줄을 이용했습니다.
하지만 오히려 마찰력이 너무 높아져서 벨트가 헛돌길래 결국 없앴습니다
고무줄을 없애고 그냥 축을 고정시켜주는 작업을 진행했습니다
앞서 말씀드린 구동방식입니다
영상으로 확인해보시면 잘 도는 것을 알 수 있습니다
내부 구조까지 확인했으니

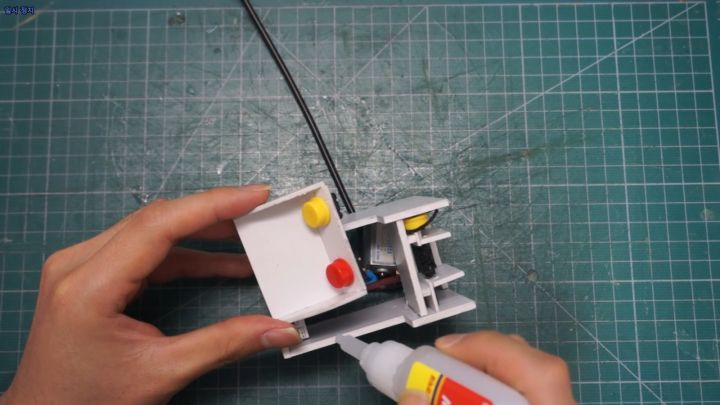

가접해둔 파츠를 순간접착제로 조립합니다
손이 예쁘시네요
감사합니다
카트리지가 잘 들어가고 나오는지 확인해줍니다
대충 이런 외형으로 가고있습니다
간판을 달기 위해 LED스트립을 가져옵니다
USB가 5V전원이므로 LED도 5V로 씁니다
간판을 표현할 좋은 소재를 찾아보다 아트지 1T를 쓰게됐습니다
백라이트가 점으로 보이지도 않고 적당히 퍼져 보이면서 밝게 비칩니다
다음은 버튼을 이식 할 차례입니다
버튼이 들어갈 자리를 잡아 준 후
인두, 아스리, 드라이버를 이용해
버튼에 맞는 구멍을 뚫어줍니다
에폭시 접착제를 이용해 뒷쪽에서 버튼을 붙여줍니다
이렇게 하면 앞에서 볼 땐 버튼만 뿅하고 나와있게됩니다
모터와 LED 스위치를 납땜해줍니다
아두이노용 버튼을 사용했더니 전선과 직접 연결하는게 쉽지 않았습니다
최종 마무리 전 테스트를 했습니다
빨간 버튼을 누르면 카트리지가 뿅하고 튀어나옵니다
노란 버튼은 장식입니다. ㅎㅎ;
기믹이 정상 작동하는 것을 확인했으니
모두 결합해주시면 됩니다
모터를고정하는데 에폭시 접착제를 사용했습니다
몇 분만 잡고 있으면 금방 굳습니다
수축튜브가 없어서 PVC테이프로 대충 마감하고
전선도 마땅한 것이 없어서 굴러다니는 전원선을 잘라다 썼습니다
뒷 판은 유지보수를 위해 접착하지 않았습니다
대신 네오디뮴 자석을 이용해 쉽게 탈부착 되도록했습니다
자석도 에폭시 접착제로 붙였습니다

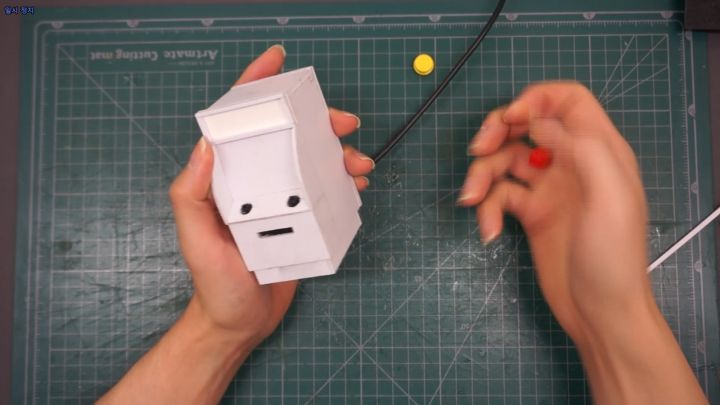

다 조립을 하면 정면은 이런 모습입니다
스위치 머리부분은 이상해서 떼버렸습니다
도색 하기 전에 열심히 사포질을 해줍니다
포맥스 표면은 매끈매끈해서 도료가 박리되기 딱 좋은 상태니까요
닌락카스프레이도 없고 훅기도 없지만 마스킹테이프를 도색에 쓰는 이유는
한 번쯤 이렇게 해보고 싶었기 때문입니다.
그리고 그는 엄청난 대가를 치르게 됩니다

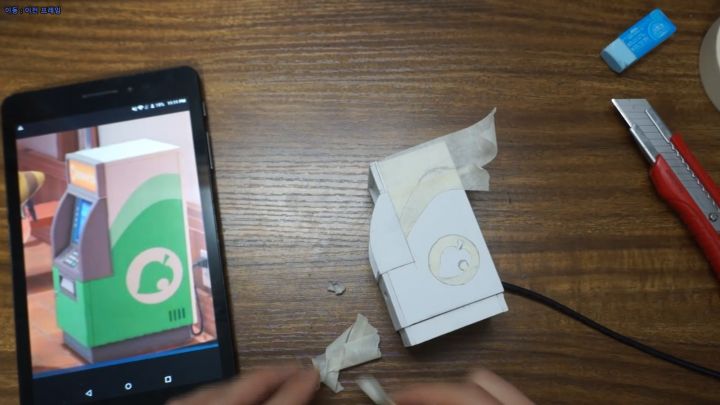

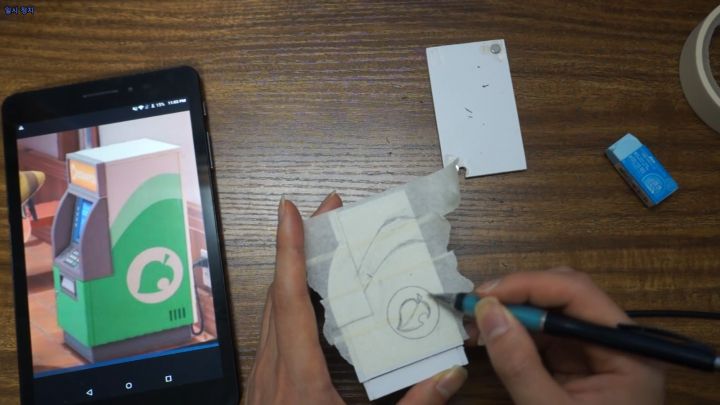

그림을 마스킹 테이프 위에 옮겨 그려주고
커터칼을 이용해 선을 따줍니다
쪽집게로 도색 할 부분만 벗겨내면
이렇게 초록색을 마구 칠해도
문제가 없을 것 같은 모습을 드러냅니다

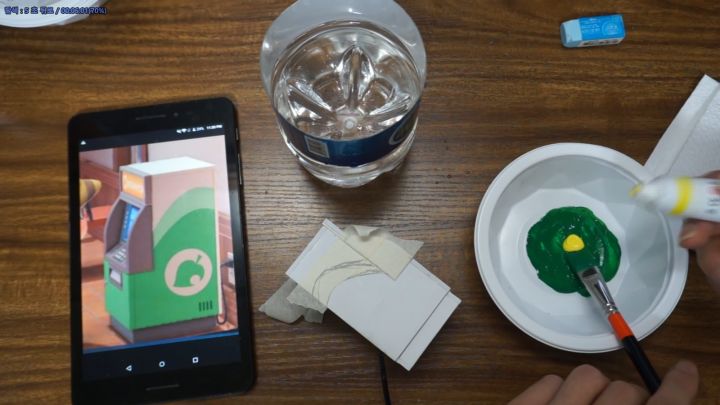

채색은 아크릴 물감으로 합니다
파렛트같은건 없으니 오뚜기밥 패키지를 이용합시다
마스킹 해놨으니 걱정 말고 막 칠해줍니다
연한 쪽도 마찬가지로 마스킹하고 칠해줍니다

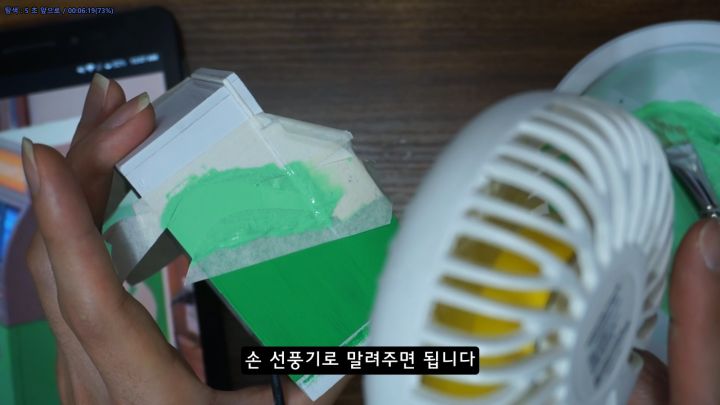

너무 묽게 칠했다면 선풍기로 말려주시면 됩니다
마스킹을 대충하고 묽게 칠하면 이렇게 번지는군요...
ㅎ;;;
아크릴 물감을 두껍게 칠했더니
마스킹을 벗겨낼 때 주변이 같이 뜯겼습니다
ㅎ.... 인생...
그래도 끝까지 해봅시다.
다른 곳도 마저 칠해줍니다
종이 테이프를 두 겹 곂쳐서 너굴포트 화면을 그려줍니다
종이 테이프보다는 양면테이프와 다른 종이를 이용하는게 더 좋습니다
종이 테이프는 잘 떨어져요
화면이 못생겨도 어쩔 수 없습니다
그 사이에 너굴포트 글자도 써 넣었습니다

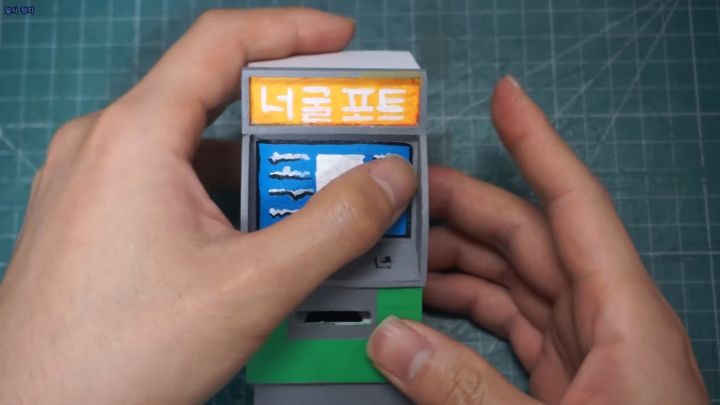

컨트롤부까지 그려 넣어주면 완성입니다
닌텐도 스위치 독에 있는 USB포트에 연결하시면 정상적으로 작동합니다
박스는 동숲에디션인데 박스만 동숲에디션인게 유머네요
지금까지 Foxtolfo였습니다.
고맙습니다
