엑박에서는 YCC 4:2:2 옵션과 색상 농도 옵션이 존재하는데, 저 옵션의 값을 변경할 때,

실제 HDMI OUT 으로 출력되는 비디오 신호를 PS4 처럼 확인할 수 있는 방법이 없는것 같아서 간단히 정리해봤습니다.

어떻게 설정해야 하는지 기준을 몰라서 해매는 분들에게 도움이 되길 바랍니다.

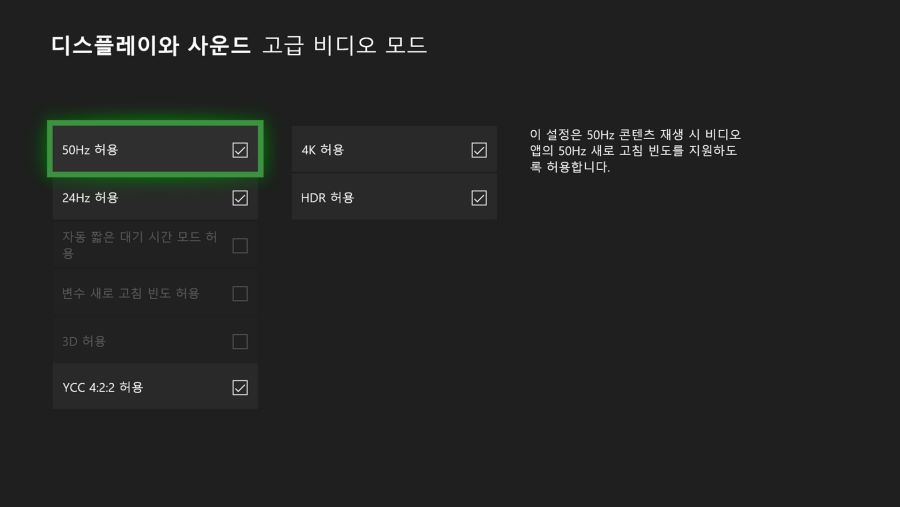

YCC 4:2:2 옵션은 4:2:2 크로마 서브샘플링 출력을 사용할 지 여부를 선택합니다.

크로마 서브샘플링은 보통 4:4:4, 4:2:2, 4:2:0 을 사용하는데, 4:4:4 가 무손실이며 4:4:4 >>>>>> 4:2:2 > 4:2:0 입니다.










색상 농도 : 픽셀당 24비트 (8비트), 픽셀당 30비트 (10비트), 픽셀당 36비트 (12비트)

색상 농도는 색을 얼마나 많은 단계로 쪼개서 표현할 수 있는지 여부입니다. 비트가 높을수록 색의 단계를 더 세밀하게 표현 가능합니다.

HDMI 2.0 대역폭의 한계로 인해 픽셀당 24비트 (8비트) 를 제외한 옵션을 고를 경우 YCbCr 4:2:0 으로 출력됩니다.



bit depth_resize.PNG













아래부터는 각 옵션설정에 따른 실제 HDMI 출력신호 입니다.



    ****  HDR 미지원 게임은 YCC 4:2:2 옵션에 영향을 안받고, 색상 농도에만 영향을 받습니다. ****



픽셀당 24비트 (8비트) 선택시 (HDR 미지원)

    해상도 : 4K60

    색방식 : RGB

    크로마 서브샘플링 : 4:4:4

    색상 농도 : 8bit

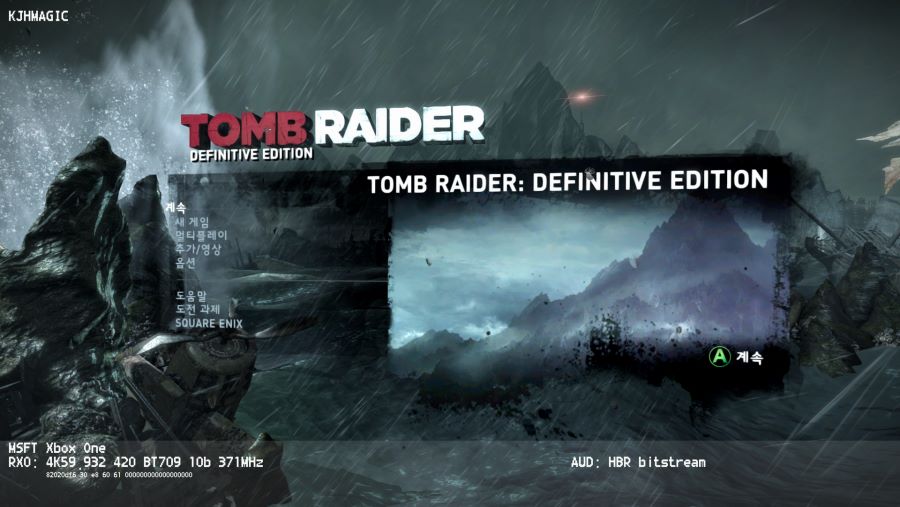

01. YCC ON 8bit_resize.PNG







픽셀당 30비트 (10비트) 선택시 (HDR 미지원)

    해상도 : 4K60

    색방식 : YCbCr

    크로마 서브샘플링 : 4:2:0

    색상 농도 : 10bit



02. YCC ON 10bit_resize.PNG









픽셀당 36비트 (12비트) 선택시 (HDR 미지원)

    해상도 : 4K60

    색방식 : YCbCr

    크로마 서브샘플링 : 4:2:0

    색상 농도 : 12bit



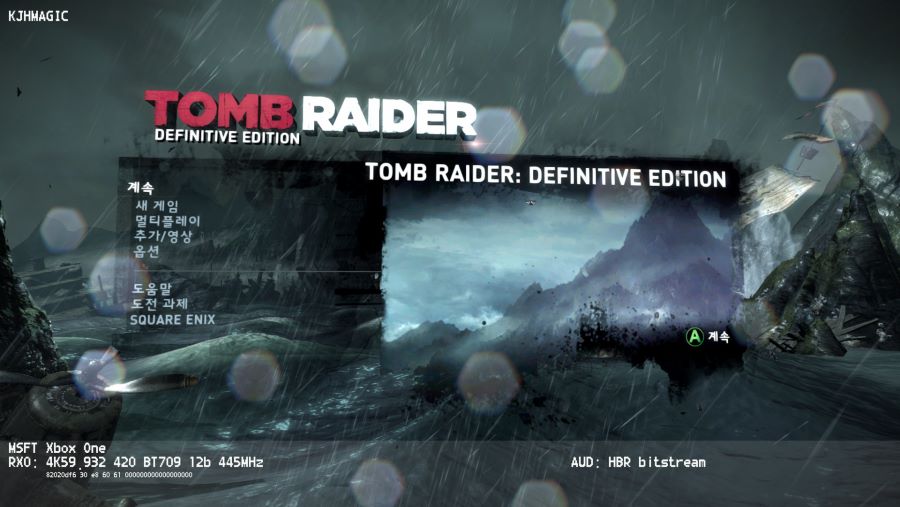

03. YCC ON 12bit_resize.PNG















    ****  HDR 지원 게임은 색상 농도는 영향을 안 받으며, YCC 4:2:2 옵션에만 영향을 받습니다. ****



YCC 4:2:2 미체크시 (HDR 지원게임)

    해상도 : 4K60

    색방식 : YCbCr

    크로마 서브샘플링 : 4:2:0

    색상 농도 : 10bit HDR



04. YCC OFF HDR_resize.PNG







YCC 4:2:2 체크시 (HDR 지원게임)

    해상도 : 4K60

    색방식 : YCbCr

    크로마 서브샘플링 : 4:2:2

    색상 농도 : 12bit HDR



04. YCC ON HDR_resize.PNG







요약하자면, HDR 미지원 게임에서 색상 농도를 픽셀당 24비트 (8비트) 로 선택하면 RGB 4:4:4 라서 무손실로 출력되지만 8비트다보니 색 세밀도가 조금 떨어집니다.

대신 색상 농도를 픽셀당 36비트 (12비트) 를 선택하면 YCbCr 4:2:0 이라서 무손실은 아니지만 색 세밀도는 올라갑니다.

색상 농도를 픽셀당 24비트 (8비트) 외에것을 선택시에 무손실 RGB 4:4:4 출력이 안되는 이유는 HDMI 2.0 대역폭 한계때문입니다.

PS4 PRO 에서 2160p - RGB 로 선택한 상태로 HDR 게임을 실행시에 2160p - YUV422(420) 으로 강제로 바뀌는 이유도 대역폭이 이유입니다.

마지막으로 HDR 지원게임의 경우는 YCC 4:2:2 체크하는것이 손실도가 적습니다.



혹시 제가 잘못 알고 있는 부분은 지적해주시면 수정하겠습니다.





https://ko.wikipedia.org/wiki/%ED%81%AC%EB%A1%9C%EB%A7%88_%EC%84%9C%EB%B8%8C%EC%83%98%ED%94%8C%EB%A7%81



크로마 서브샘플링 관련해서 궁금하시면 위의 위키에 잘 나와있습니다.

중간에 샘플링 시스템과 비율 부분에 그림부분 보시면 될 듯 합니다.

실제 PC를 HDMI 로 연결해서 4:4:4냐 4:2:0 이냐 설정 바꿔가면서 보면 웹서핑같은데서 글자 부분의 경계나 색감에 위화감이 느껴지지만

일반적인 콘솔게임 화면을 볼때는 4:4:4 와 4:2:2 의 차이가 확 들어오진 않습니다.
